Cảm biến hình ảnh là gì? Đặc điểm, ứng dụng và ảnh hướng đến camera an ninh

Trong hệ thống camera giám sát, cảm biến hình ảnh camera là bộ phận quan trọng chịu trách nhiệm ghi nhận và chuyển đổi ánh sáng thành tín hiệu điện tử, giúp tạo nên hình ảnh mà người dùng quan sát được. Hiểu rõ cảm biến hình ảnh là gì sẽ giúp bạn đánh giá đúng chất lượng của camera cũng như lựa chọn thiết bị phù hợp với nhu cầu sử dụng. Bài viết dưới đây từ PANACO sẽ giới thiệu chi tiết về cấu tạo, nguyên lý hoạt động và ứng dụng của cảm biến hình ảnh trong các dòng camera an ninh hiện nay.

Cảm biến hình ảnh là gì?

Tìm hiểu cảm biến hình ảnh của camera là gì?

Cảm biến hình ảnh camera là bộ phận đảm nhiệm chức năng thu nhận ánh sáng từ vật thể và chuyển đổi chúng thành tín hiệu điện để tạo ra hình ảnh hoặc video kỹ thuật số. Đây là thành phần không thể thiếu trong các thiết bị ghi hình như camera quan sát, máy ảnh, hay điện thoại thông minh. Chất lượng của cảm biến ảnh hưởng trực tiếp đến độ sắc nét, màu sắc và độ chi tiết của hình ảnh, vì vậy việc hiểu rõ cảm biến hình ảnh của camera là gì giúp người dùng lựa chọn thiết bị phù hợp cho nhu cầu quan sát và an ninh.

Cấu tạo chi tiết của cảm biến hình ảnh trên camera giám sát

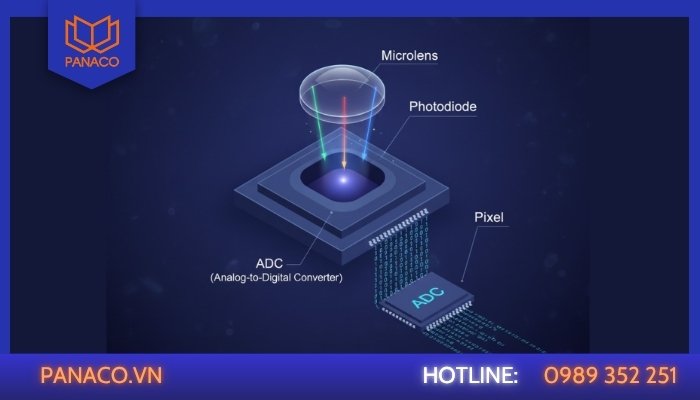

Cấu tạo của cảm biến hình ảnh là gì trên camera?

Cảm biến hình ảnh camera thường bao gồm các thành phần chính như sau:

• Nguồn sáng riêng (Dedicated Light Source): Cung cấp ánh sáng ổn định cho cảm biến, giúp hình ảnh thu được rõ nét và chính xác hơn, đặc biệt trong môi trường thiếu sáng.
• Thấu kính (Lens): Có nhiệm vụ hội tụ và đưa hình ảnh từ môi trường bên ngoài tới chip xử lý hình ảnh.
• Chip xử lý hình ảnh – CCD hoặc CMOS: Là trung tâm tiếp nhận ánh sáng, chuyển đổi hình ảnh quang học thành tín hiệu analog.
• Bộ chuyển đổi tín hiệu tương tự/số (Analog/Digital Converter): Thực hiện việc chuyển đổi tín hiệu analog thành tín hiệu số để phần mềm có thể xử lý và lưu trữ.
• Vi xử lý (Microprocessor): Phân tích và xử lý tín hiệu số theo các thông số đã được thiết lập, từ đó tạo ra hình ảnh hoàn chỉnh.
• Input – Output: Đảm nhận vai trò giao tiếp, truyền dữ liệu và điều khiển giữa cảm biến với các thiết bị khác trong hệ thống, ví dụ như tín hiệu giữa camera wifi và đầu ghi.
• Thiết bị ngoại vi: Bao gồm các thiết bị hiển thị, điều khiển và giám sát giúp người dùng quan sát và thao tác trực quan hơn.

Nguyên lý hoạt động của cảm biến hình ảnh là gì?

Nguyên lý hoạt động của bộ cảm biến hình ảnh camera

Cảm biến hình ảnh hoạt động dựa trên hiệu ứng quang điện, nghĩa là chuyển đổi ánh sáng thành tín hiệu điện, sau đó xử lý thành hình ảnh kỹ thuật số. Khi ánh sáng từ vật thể đi qua ống kính, nó được tiếp nhận bởi hàng triệu điểm ảnh (pixel) trên bề mặt cảm biến. Mỗi điểm ảnh này sẽ ghi nhận cường độ ánh sáng và biến đổi nó thành tín hiệu điện tương ứng.

• Thu nhận ánh sáng: Ánh sáng phản xạ từ vật thể đi qua ống kính và được hội tụ lên bề mặt cảm biến hình ảnh – nơi chứa hàng triệu điểm ảnh nhạy sáng.
• Chuyển đổi thành điện tích: Mỗi điểm ảnh hấp thụ lượng ánh sáng khác nhau, tạo ra các mức điện tích tương ứng với cường độ sáng mà nó nhận được.
• Biến đổi thành điện áp: Các điện tích được chuyển đổi thành tín hiệu điện áp, cho phép đo lường và xử lý.
• Chuyển sang tín hiệu số: Cuối cùng, tín hiệu điện áp được bộ chuyển đổi A/D (Analog-to-Digital) biến đổi thành dữ liệu số, để vi xử lý xử lý và tái tạo thành hình ảnh hiển thị trên màn hình hoặc lưu trữ.

Các loại cảm biến hình ảnh camera phổ biến hiện nay

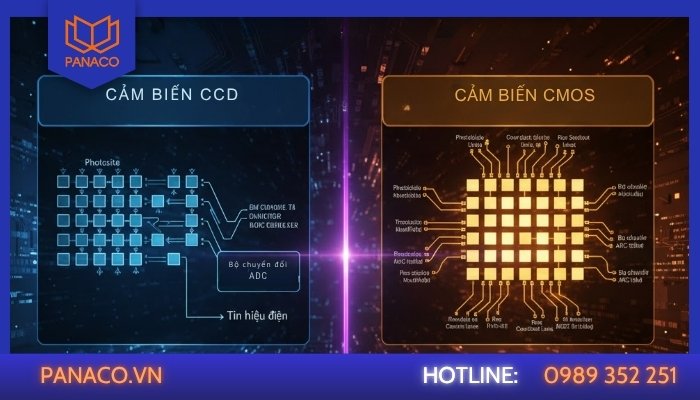

CCD và CMOS là hai loại cảm biến hình ảnh phổ biến nhất

Cảm biến CCD

Cảm biến CCD (Charge-Coupled Device) là loại cảm biến hình ảnh trong đó điện tích tạo ra tại từng pixel sẽ được chuyển dần sang một điểm đọc trung tâm trước khi chuyển thành tín hiệu điện. Đây là loại cảm biến cổ điển nhưng nổi tiếng với chất lượng hình ảnh mịn màng, độ nhiễu thấp.

Loại cảm biến ngay hoạt động bằng cách chuyển điện tích từ từng pixel sang pixel kế tiếp, sau đó biến đổi thành tín hiệu điện áp và xử lý để tạo thành hình ảnh. cho chất lượng hình ảnh mịn, ít nhiễu và màu sắc chính xác, đặc biệt trong môi trường thiếu sáng. Tuy nhiên, CCD có nhược điểm là tiêu thụ nhiều điện năng, chi phí cao và tốc độ xử lý chậm, thường được ứng dụng trong máy ảnh chuyên nghiệp, thiết bị y tế và camera giám sát độ nhạy sáng cao như camera giám sát hồng ngoại, camera quan sát zoom quang,…

Cảm biến CMOS

CMOS (Complementary Metal-Oxide-Semiconductor) là loại cảm biến hình ảnh camera mà mỗi pixel tự xử lý tín hiệu điện tử ngay tại chỗ, cho phép tích hợp mạch bổ sung như AI, tự động lấy nét, và giảm tiêu thụ điện năng.

Về nguyên lý hoạt động, cảm biến CMOS chuyển đổi photon thành điện tích và tín hiệu số ngay trên chip để tạo hình ảnh. Nó tiêu thụ ít điện năng, tốc độ xử lý nhanh, chi phí thấp và dễ tích hợp các tính năng quay HD/4K. Dù dễ nhiễu hơn CCD trong môi trường thiếu sáng, các cảm biến BSI hiện nay đã cải thiện đáng kể nhược điểm này, được ứng dụng phổ biến trong camera giám sát, smartphone và drone.

Bên cạnh đó, trên thị trường hiện nay còn có các công nghệ mới cải thiện chất lượng và hiệu suất của cảm biến CMOS truyền thống như

• BSI (Back-Illuminated Sensor): Pixel thu ánh sáng từ phía sau, tăng độ nhạy sáng.
• Stacked CMOS Sensor: Nhiều lớp xử lý tín hiệu giúp tăng tốc độ, giảm nhiễu.
• Multi-layer Image Sensor: Thu thập ánh sáng và màu sắc ở nhiều lớp, cải thiện độ chính xác và chi tiết hình ảnh.

Ứng dụng phổ biến của cảm biến hình ảnh trong đời sống

Ứng dụng thực tế của cảm biến hình ảnh camera là gì?

• Camera giám sát (CCTV, IP Camera): Sử dụng cảm biến CMOS giúp tiết kiệm điện năng và chi phí, đồng thời hỗ trợ AI nhận diện khuôn mặt, biển số, chuyển động. Ứng dụng trong camera gia đình, văn phòng, kho xưởng, bãi xe và các hệ thống camera thông minh cảnh báo tự động.
• Máy ảnh chuyên nghiệp: Trang bị cảm biến CCD hoặc CMOS kích thước lớn, khả năng thu sáng và dải sáng động (Dynamic Range) cao, giúp ảnh chi tiết, giảm nhiễu, màu sắc trung thực. Ứng dụng trong máy ảnh DSLR, mirrorless, chụp thời trang, phong cảnh, studio.
• Smartphone: Dùng cảm biến nhỏ tích hợp AI, HDR, Night Mode và công nghệ pixel binning giúp ảnh sáng rõ, chi tiết trong điều kiện thiếu sáng. Ứng dụng trong camera điện thoại, quay video, livestream, video call hàng ngày.
• Ô tô tự lái / xe thông minh: Tích hợp cảm biến hình ảnh camera CMOS tốc độ cao, stacked hoặc multi-layer sensor để nhận diện vật thể, xử lý thời gian thực, đảm bảo an toàn khi di chuyển. Ứng dụng phổ biến trong hệ thống ADAS, camera lùi, xe tự lái và xe thông minh.
• Y tế: Sử dụng cảm biến CCD hoặc CMOS độ phân giải cao, cho hình ảnh chi tiết và độ chính xác lớn, phù hợp với nội soi, X-quang, CT, MRI và kính hiển vi trong nghiên cứu hoặc chẩn đoán lâm sàng.

Ngày nay, cảm biến hình ảnh không chỉ xuất hiện trong các thiết bị điện tử thông thường mà còn đóng vai trò đặc biệt quan trọng trong hệ thống camera giám sát. Một chiếc camera được trang bị cảm biến chất lượng cao sẽ cho hình ảnh rõ nét, màu sắc trung thực và khả năng quan sát tốt ngay cả trong điều kiện ánh sáng yếu.

Nếu bạn đang tìm kiếm giải pháp giám sát tối ưu thì đừng ngần ngại liên hệ đến PANACO. Chúng tôi hiện cung cấp đa dạng các dòng camera an ninh tích hợp cảm biến CMOS và AI hiện đại như camera IP, camera dome, camera thân, camera quan sát ban đêm,… phù hợp cho gia đình, văn phòng, nhà xưởng và bãi xe. Gọi ngay cho PANACO để được tư vấn chi tiết và chọn mẫu camera phù hợp nhất với nhu cầu sử dụng của bạn.

Mua camera an ninh trang bị cảm biến hình ảnh hiện đại, giá tốt tại PANACO

Câu hỏi thường gặp về cảm biến hình ảnh camera

Cảm biến hình ảnh CCD và CMOS có gì khác?

Hai loại cảm biến này khác nhau ở cách xử lý ánh sáng và công nghệ chế tạo. CMOS xử lý tín hiệu trực tiếp tại từng điểm ảnh, cho tốc độ nhanh, tiết kiệm điện và giá thành thấp, trong khi CCD đọc tín hiệu tuần tự, cho chất lượng hình ảnh mịn, độ nhạy sáng cao nhưng tiêu tốn năng lượng và chi phí cao hơn.

Nên sử dụng camera có cảm biến hình ảnh CMOS hay CCD?

Nếu bạn cần camera giá hợp lý, tốc độ cao, tiết kiệm điện, hãy chọn CMOS, phù hợp cho camera an ninh, smartphone, thiết bị dân dụng. Ngược lại, camera cảm biến hình ảnh CCD phù hợp với mục đích sử dụng chuyên nghiệp như nghiên cứu thiên văn hoặc giám sát yêu cầu hình ảnh chất lượng cao và độ nhiễu thấp.

Cảm biến hình ảnh 1 3 là gì?

Cảm biến 1/3 inch là loại có kích thước đường chéo khoảng 6 mm, thường dùng trong camera an ninh và camera hành trình, giúp cân bằng giữa độ phân giải, khả năng thu sáng và chi phí sản xuất.

Cảm biến hình ảnh CMOS là gì?

Cảm biến CMOS là loại cảm biến kỹ thuật số chuyển đổi ánh sáng thành tín hiệu điện nhờ các bóng bán dẫn trên từng điểm ảnh. Công nghệ này cho phép tiêu thụ ít điện năng, chi phí thấp, tốc độ xử lý nhanh, được ứng dụng rộng rãi trong smartphone, camera giám sát và thiết bị chuyên dụng.

Có thể thay cảm biến hình ảnh cho camera được không?

Có thể, nhưng việc thay cảm biến hình ảnh chỉ nên được thực hiện tại trung tâm kỹ thuật chuyên nghiệp. Cảm biến được gắn cố định và đồng bộ với bo mạch của từng dòng camera, nên yêu cầu linh kiện chính hãng và quy trình thay thế phức tạp, không thể tự thực hiện tại nhà.
