Giải pháp chống sét cho hệ thống camera ngoài trời hiệu quả

Trong hệ thống giám sát an ninh, camera là thiết bị hoạt động liên tục và thường được lắp đặt ngoài trời, nơi dễ chịu tác động từ môi trường. Mùa mưa mang theo sấm sét và dòng điện cảm ứng lan truyền, trở thành mối nguy lớn, có thể làm tê liệt toàn bộ hệ thống trong chớp mắt. Ngoài sét, nhiễu điện và sóng từ các thiết bị xung quanh cũng ảnh hưởng đến chất lượng hình ảnh, làm giảm hiệu suất hoạt động của camera và đầu ghi. Tuy nhiên, nhiều người sử dụng chưa chú ý đến giải pháp chống sét cho hệ thống camera, dẫn đến các sự cố như cháy nguồn, hư hỏng bo mạch, mất hình ảnh hoặc đầu ghi không khởi động được. Bài viết dưới đây, PANACO sẽ cung cấp các cách chống sét cho camera hiệu quả cho hệ thống camera, giúp bảo vệ thiết bị và duy trì hiệu quả giám sát lâu dài.

Tác động của sét trực tiếp và sét lan truyền đối với camera

Sét có thể gây hư hỏng hệ thống camera theo hai dạng là sét đánh trực tiếp và sét lan truyền:

Sét trực tiếp

Là khi tia sét đánh thẳng vào khu vực có thiết bị hoặc vật thể kim loại, chẳng hạn như cột trụ, mái tôn, anten hoặc cột gắn camera. Lúc này, năng lượng cực lớn của tia sét có thể phá hủy hoàn toàn camera an ninh, cháy dây điện, thậm chí làm nổ bo mạch. Dạng sét này tuy hiếm gặp hơn nhưng mức độ thiệt hại cực kỳ nặng nề.

Sét lan truyền

Đây là dạng phổ biến hơn trong thực tế. Khi sét đánh xuống một khu vực lân cận, dòng điện cảm ứng có thể truyền theo dây điện, dây mạng, dây tín hiệu hoặc đường truyền PoE, xâm nhập vào hệ thống camera. Kết quả là camera mất nguồn, đầu ghi hư ổ cứng, router hoặc switch bị cháy cổng LAN.

Camera IP thường chịu ảnh hưởng lớn hơn camera Analog vì chúng kết nối trực tiếp với hệ thống mạng, trong khi tín hiệu mạng lại rất nhạy cảm với nhiễu điện và dòng lan truyền. Vì vậy, việc chống sét camera IP dưới dạng lan truyền là vô cùng quan trọng để bảo vệ toàn bộ hệ thống.

Top 6 giải pháp chống sét cho hệ thống camera ngoài trời hiệu quả

Lắp đặt hệ thống tiếp địa (nối đất)

Tiếp địa là giải pháp chống sét cho hệ thống camera cơ bản và hiệu quả nhất giúp dẫn dòng sét an toàn xuống đất, giảm thiểu thiệt hại cho thiết bị. Hệ thống tiếp địa nên được thực hiện với điện trở đất nhỏ hơn 10Ω, sử dụng cọc đồng hoặc thép mạ đồng dài tối thiểu 2 mét. Tất cả các thiết bị trong hệ thống như camera, đầu ghi hình, switch, router, nguồn PoE đều nên được nối vào hệ thống tiếp địa để đảm bảo an toàn đồng bộ. Khi dòng điện cảm ứng xuất hiện, năng lượng thừa sẽ được dẫn xuống đất thay vì lan truyền qua thiết bị.

Tiêu chuẩn kỹ thuật:

• Điện trở tiếp địa phải ≤ 10 Ohm.
• Dây tiếp địa nên là đồng trần hoặc cáp bọc PVC, tiết diện tối thiểu 16mm².
• Cọc tiếp địa nên chôn sâu 2,5 – 3m, nối bằng hàn hóa nhiệt hoặc kẹp chuyên dụng.

Kinh nghiệm thực tế:

• Nối đất chung giữa SPD, vỏ đầu ghi, camera, switch PoE… về một điểm tập trung.
• Không tạo nhiều mạch nối đất rời rạc (gây hiệu ứng “vòng dòng rò”).
• Kiểm tra định kỳ độ điện trở của hệ thống tiếp địa 6 tháng/lần.

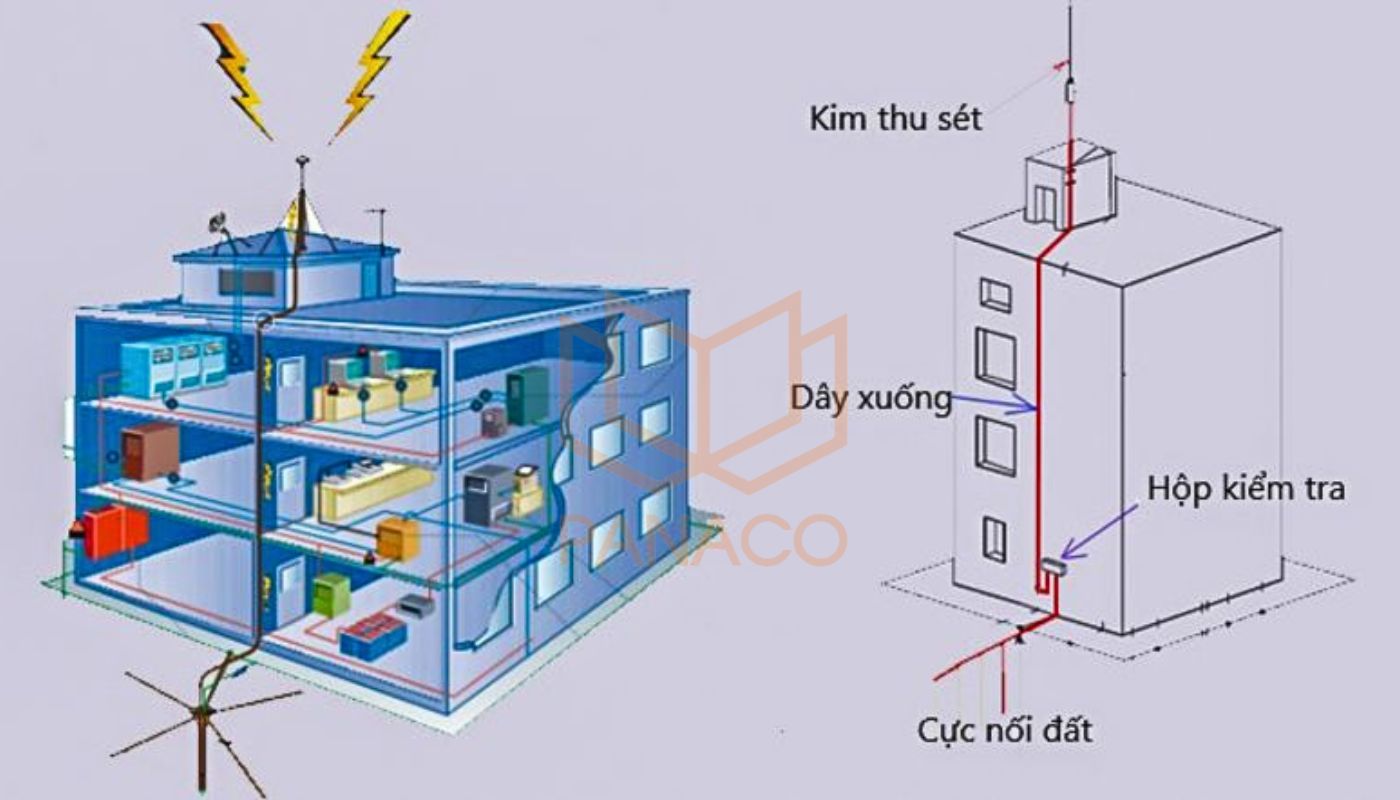

Lắp đặt hệ thống tiếp địa cho camera bao gồm việc nối các thiết bị camera với cọc tiếp địa qua dây dẫn, giúp xả điện dư và bảo vệ thiết bị khỏi sự cố điện

Sử dụng thiết bị chống sét lan truyền (SPD)

Thiết bị chống sét lan truyền có nhiệm vụ hấp thụ và triệt tiêu dòng điện tăng áp khi có sét. SPD được lắp ở nhiều vị trí: nguồn điện tổng, cổng mạng, cổng video hoặc tại tủ đầu ghi. Các thương hiệu uy tín như Dahua, Hikvision, OBO Bettermann, Schneider hay Phoenix Contact đều cung cấp SPD chuyên dụng cho hệ thống camera. Nên chọn sản phẩm có tiêu chuẩn bảo vệ IEC 61643-11, có khả năng chịu xung điện 6kV đến 10kV.

Nguyên lý hoạt động:

Khi sét đánh vào khu vực gần đó, xung điện cao áp có thể truyền theo dây mạng, dây nguồn đến thiết bị. SPD sẽ hấp thụ và triệt tiêu phần năng lượng này, dẫn xuống đất qua hệ thống tiếp địa, giúp bảo vệ camera và đầu ghi.

Vị trí lắp đặt để chống sét cho camera:

• Tại nguồn điện tổng: ngăn sét lan truyền từ đường điện chính.
• Tại đầu vào dây mạng của từng camera IP hoặc đầu ghi.
• Với hệ thống ngoài trời, nên lắp thêm SPD tại camera để triệt tiêu xung điện tại chỗ.

Lưu ý khi chọn SPD:

• Chọn sản phẩm đạt tiêu chuẩn IEC 61643 hoặc tương đương.
• Nên chọn SPD có khả năng chịu dòng xung tối thiểu 10kA–20kA.
• Lắp song song với dây nguồn, có nối đất an toàn.

Lắp kim thu sét cho khu vực có nguy cơ cao

Với các hệ thống camera lắp đặt trên mái tôn, cột cao hoặc khu công nghiệp, việc sử dụng kim thu sét tách biệt là rất cần thiết. Cần lưu ý không lắp đặt camera quá gần kim thu sét, vì vùng cảm ứng xung quanh kim thu có thể gây hư hỏng gián tiếp cho thiết bị.

Bảo vệ đường truyền tín hiệu mạng

Đối với camera IP, sét lan truyền qua dây mạng là nguyên nhân chính gây hỏng cổng LAN. Để khắc phục, cần lưu ý thực hiện giải pháp chống sét cho hệ thống camera:

Sử dụng thiết bị chống sét mạng RJ45:

• Gắn tại vị trí giữa camera và switch/đầu ghi.
• Thiết bị này có mạch hấp thụ xung điện, bảo vệ cổng mạng khỏi hư hỏng.
• Giá thành khoảng 150.000 – 300.000đ/đầu, nhưng hiệu quả rất cao.

Sử dụng switch PoE có chống sét tích hợp:

Một số model chuyên dụng (như Dahua, Ruijie, Hikvision) có khả năng chống sét lan truyền 6kV – 10kV, giúp bảo vệ toàn bộ camera IP trong cùng mạng.

Thiết bị chống sét mạng RJ45 giúp bảo vệ thiết bị mạng khỏi xung điện và sét bằng cách hấp thụ và xả điện dư qua hệ thống nối đất

Sử dụng ống luồn dây, hộp nối và phụ kiện chống thấm

• Dây tín hiệu, dây nguồn nên đi trong ống luồn nhựa PVC hoặc ruột gà chống thấm.
• Các đầu nối ngoài trời cần được bọc keo chống ẩm, dùng hộp nối chống nước chuẩn IP65 trở lên.
• Nếu lắp camera gần mái tôn hoặc cột kim loại, nên nối đất cho khung giá đỡ để tránh sét cảm ứng.

Ổn định nguồn điện bằng UPS và bộ chống nhiễu điện áp

Nguồn điện không ổn định, bao gồm dao động hoặc sụt áp, có thể gây hư hỏng cho các thiết bị quan trọng như ổ cứng, đầu ghi, hoặc làm gián đoạn hoạt động của camera. Để đảm bảo hoạt động liên tục và an toàn của hệ thống camera, cần áp dụng giải pháp chống sét cho camera và ổn định nguồn điện.

UPS (Bộ lưu điện):

• Cung cấp điện liên tục khi mất điện.
• Giúp camera hoạt động ổn định trong 10–30 phút.
• Một số UPS có tích hợp mạch lọc nhiễu và chống sét nhẹ, rất phù hợp cho hệ thống camera lắp gia đình, văn phòng.

Ổn áp – Lọc nhiễu điện áp:

• Ổn định điện áp vào mức 220V.
• Giảm nguy cơ cháy nguồn, reset đầu ghi khi điện yếu.
• Kết hợp với SPD giúp tăng tuổi thọ thiết bị.

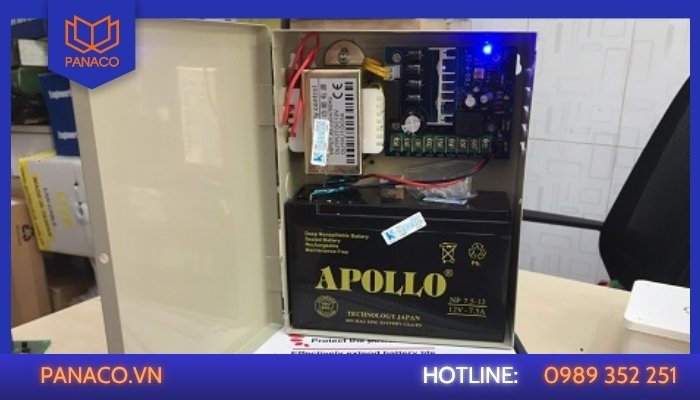

Giải pháp chống sét cho hệ thống camera qua bộ UPS và chống nhiễu điện

Một số sai lầm thường gặp khi chống sét cho camera

Dù đã đầu tư, nhiều hệ thống camera vẫn hư hỏng do lắp đặt sai cách hoặc thiếu đồng bộ. Dưới đây là các lỗi thường thấy khi thực hiện giải pháp chống sét cho hệ thống camera:

• Chỉ lắp SPD nguồn mà bỏ qua SPD mạng: Khi sét đánh gần, xung điện vẫn lan qua dây LAN và phá cổng RJ45.
• Không nối đất SPD hoặc nối sai kỹ thuật: SPD không có đường thoát xung điện, khiến năng lượng phản hồi lại thiết bị.
• Bỏ qua việc nối đất khung kim loại của camera: Khi có sét cảm ứng, dòng điện truyền qua khung gây chập, cháy mạch.
• Bảo trì và kiểm tra định kỳ hệ thống chống sét: Để hệ thống hoạt động bền bỉ, người dùng nên có lịch bảo trì định kỳ 6–12 tháng/lần, gồm:
  • Kiểm tra SPD: xem đèn báo tình trạng, thay mới nếu phát hiện hỏng.
  • Đo điện trở tiếp địa: đảm bảo vẫn đạt ≤10 Ohm.
  • Quan sát tín hiệu camera: nếu có hiện tượng nhiễu, cần kiểm tra lại dây cáp hoặc đầu nối.
  • Làm sạch hộp nối, bọc lại keo chống ẩm.

Lời khuyên từ chuyên gia PANACO: Khách hàng nên đầu tư đồng bộ hệ thống chống sét và chống nhiễu ngay từ đầu, vì chi phí chỉ chiếm khoảng 5-10% tổng giá trị hệ thống camera, nhưng giúp bảo vệ thiết bị hàng chục triệu đồng. Nếu bạn đang cần thiết kế, lắp camera hoặc kiểm tra hệ thống an ninh có khả năng chống sét hiệu quả, hãy liên hệ PANACO – chuyên gia giải pháp an ninh toàn diện:

• Địa chỉ: 409/21B Lê Quang Định, Phường 5, Quận Bình Thạnh, TP.HCM
• Website: https://panaco.vn
• Hotline: 0989 352 251

Liên hệ PANACO tư vấn lựa chọn thiết bị camera có khả năng chống sét

Gợi ý một số model camera có khả năng chống sét bên PANACO:

Camera IP PTZ Dahua 2MP DH-SD3C205DB-GNY-A-PV

3.678.000 đ

( 0 )

Camera IP Dahua PTZ 2MP DH-SD6AL245GB-HNV

15.780.000 đ

( 4.67 )

Camera IP Kbvision 2MP KX-C2056CPN-AL

4.579.000 đ

( 0 )

Camera IP Hikvision Speed Dome DS-2DE7A232IW-AEB

12.679.000 đ

( 0 )

Camera IP Speed Dome PTZ Dahua DH-SD4A216DB-HNY

5.779.000 đ

( 0 )

Việc lắp đặt giải pháp chống sét cho hệ thống camera là một bước quan trọng để bảo vệ thiết bị giám sát khỏi những nguy cơ do sét gây ra. Các phương pháp như sử dụng bộ chống sét nguồn điện, hệ thống tiếp đất và cột chống sét sẽ giúp đảm bảo camera hoạt động ổn định và bền bỉ, ngay cả trong điều kiện thời tiết xấu. Đừng để những sự cố không đáng có ảnh hưởng đến hệ thống an ninh của bạn – hãy chủ động đầu tư các giải pháp hoặc camera có khả năng chống sét tại PANACO ngay hôm nay để bảo vệ tài sản và giữ an toàn cho ngôi nhà, công ty của bạn.
