Cách lắp camera PoE tại nhà theo sơ đồ chuẩn kỹ thuật

Camera PoE là thiết bị giám sát hiện đại, cho phép tiếp nhận nguồn điện và truyền dữ liệu thông qua một sợi cáp mạng duy nhất, giúp tối giản hệ thống dây dẫn phức tạp so với các dòng camera truyền thống mà đường truyền tín hiệu vẫn ổn định. Tuy nhiên, để hệ thống vận hành bền bỉ, việc nắm vững cách lắp camera PoE đúng kỹ thuật là điều cần thiết. Vậy quy trình lắp đặt camera PoE như thế nào? Những điều cần lưu ý khi lắp camera PoE? Cùng Công ty PANACO tìm hiểu chi tiết qua bài viết dưới đây.

Sơ đồ kết nối hệ thống camera PoE phổ biến

Để triển khai cách lắp camera PoE đúng kỹ thuật tại nhà, bạn cần có sơ đồ kết nối chi tiết của camera nhằm tránh đi sai dây và mất thời gian chỉnh sửa. Dưới đây là hai sơ đồ lắp camera PoE được ứng dụng phổ biến nhất mà bạn có thể tham khảo:

Sơ đồ khi dùng NVR có tích hợp PoE: Mô hình này giúp hệ thống lắp đặt gọn gàng và tiết kiệm chi phí, thời gian thi công hơn khi người dùng chỉ cần cắm trực tiếp cáp mạng từ camera vào các cổng PoE có sẵn ở mặt sau đầu ghi NVR. Lúc này, đầu ghi đóng vai trò vừa cung cấp nguồn điện, vừa tiếp nhận dữ liệu từ camera mà không cần thông qua thiết bị trung gian.

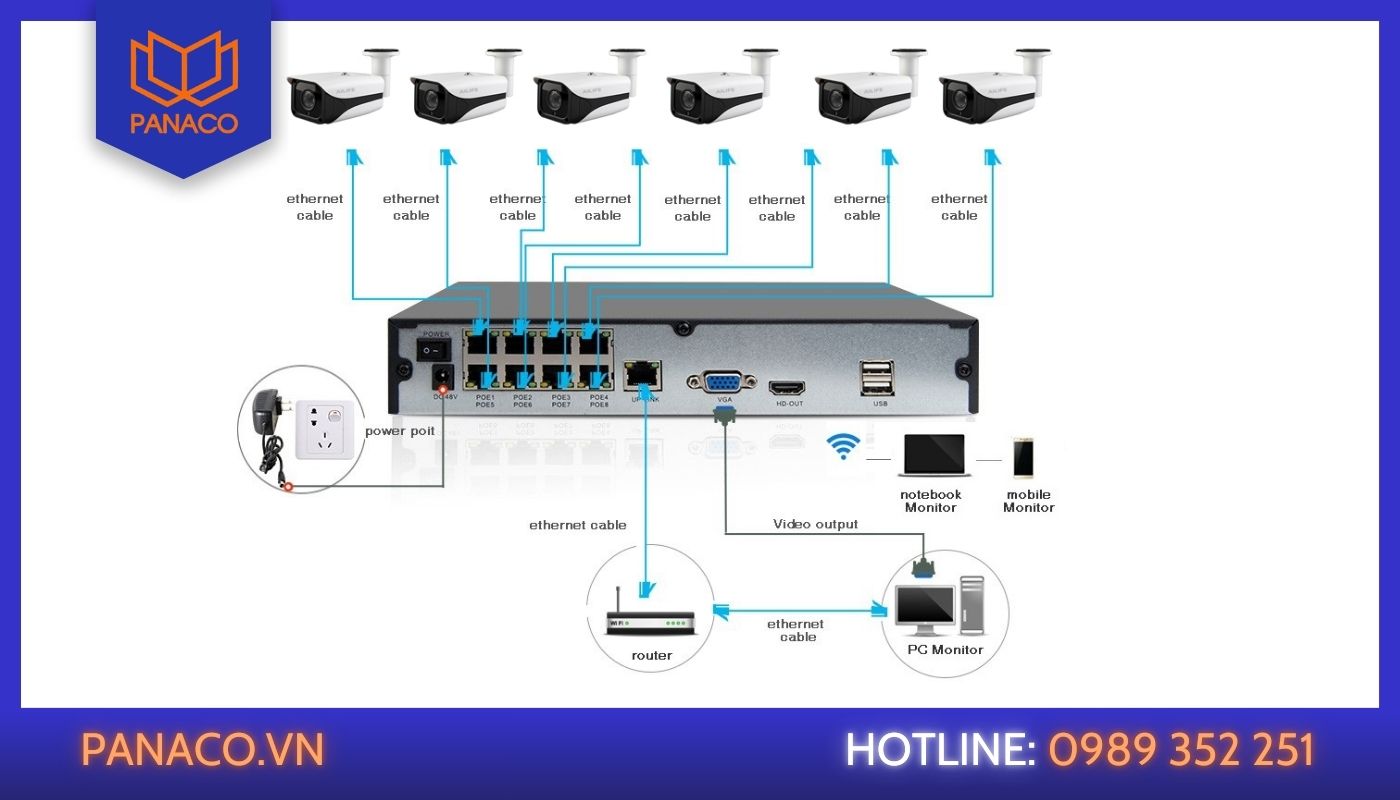

Sơ đồ lắp camera PoE với đầu ghi NVR PoE

Sơ đồ khi dùng Switch PoE rời: Đối với các loại đầu ghi NVR không hỗ trợ cổng PoE, người dùng cần sử dụng thêm Switch PoE làm thiết bị cấp nguồn tập trung. Theo sơ đồ này, các camera sẽ kết nối vào Switch PoE, sau đó một đường dây mạng duy nhất sẽ nối từ Switch đến NVR/modem mạng. Mặc dù cần thêm thiết bị trung gian, nhưng phương án kết nối này dễ dàng mở rộng số lượng camera ở các khu vực xa và đặc biệt phù hợp với hệ thống giám sát lớn.

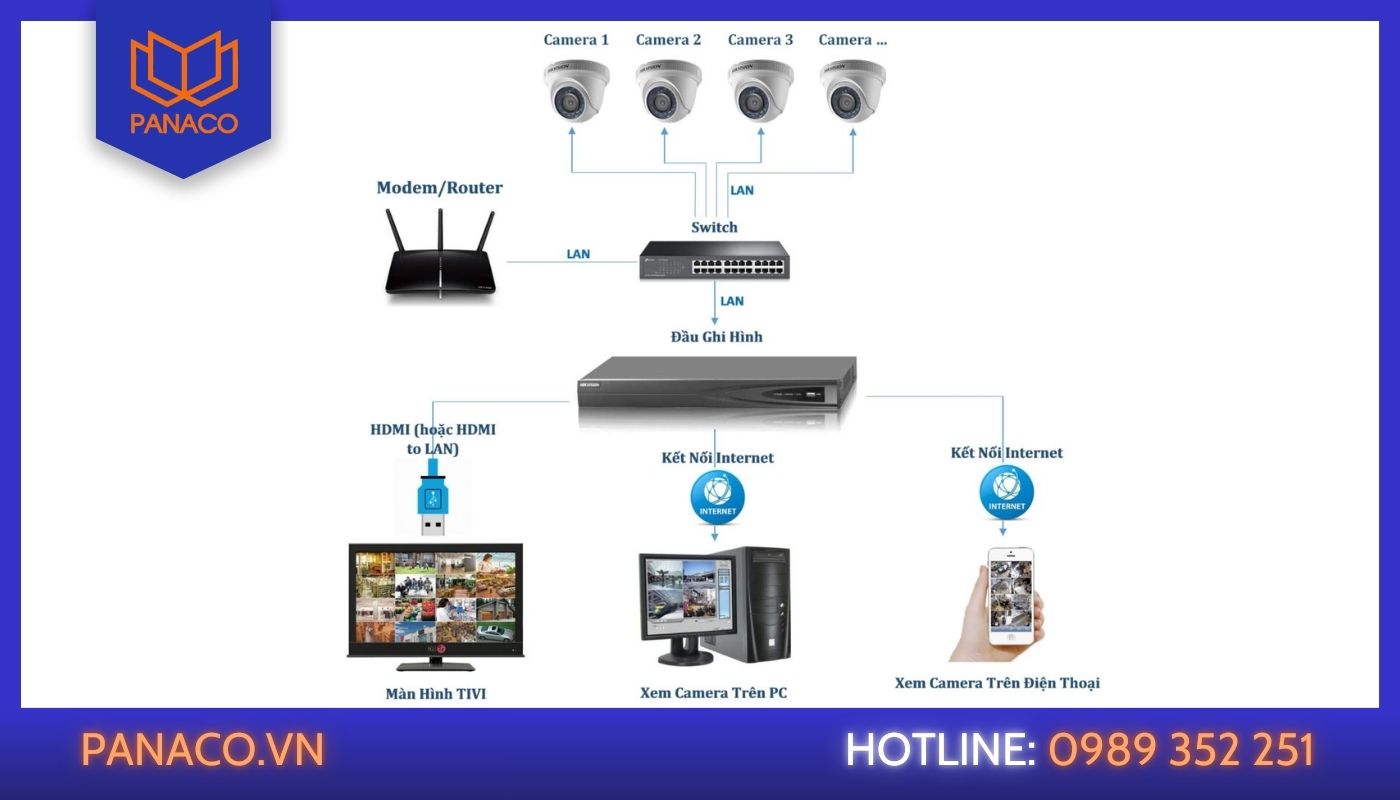

Sơ đồ lắp đặt camera PoE với switch PoE

Cách lắp camera PoE chi tiết từ A-Z cho người mới bắt đầu

Trước khi thực hiện theo hướng dẫn lắp camera PoE bên dưới, bạn cần chuẩn bị đầy đủ các thiết bị và dụng cụ cần thiết bao gồm:

• Camera IP PoE, switch PoE/NVR tích hợp cổng PoE.
• Cuộn dây cáp mạng chuẩn Cat5e hoặc Cat6, hạt mạng RJ45.
• Hộp kỹ thuật, nẹp dây/ống bảo vệ cáp mạng và kìm bấm mạng.

Bước 1: Khảo sát và chọn vị trí lắp đặt

Xác định vị trí lắp đặt camera quan sát phù hợp tại những điểm cao, góc nhìn rộng, tránh các vật cản hoặc nguồn sáng chiếu trực tiếp vào ống kính gây chói lóa. Đồng thời, tính toán chính xác khoảng cách kết nối từ camera đến Switch hay NVR sao cho không vượt quá 100m để đảm bảo tín hiệu truyền tải ổn định, cũng như chuẩn bị độ dài cáp mạng phù hợp.

Bước 2: Kéo dây cáp mạng

Để bảo vệ cáp mạnh khỏi các tác động vật lý như va đập hay bị chuột cắn và giữ được tính thẩm mỹ cao cho công trình, bạn nên luồn dây cáp mạng vào nẹp nhựa/ống bảo vệ. Đối với dòng camera ngoài trời, bạn nên ưu tiên dùng cáp mạng có vỏ bọc chống nước và kháng tia UV để đảm bảo độ bền của hệ thống trước điều kiện thời tiết khắc nghiệt.

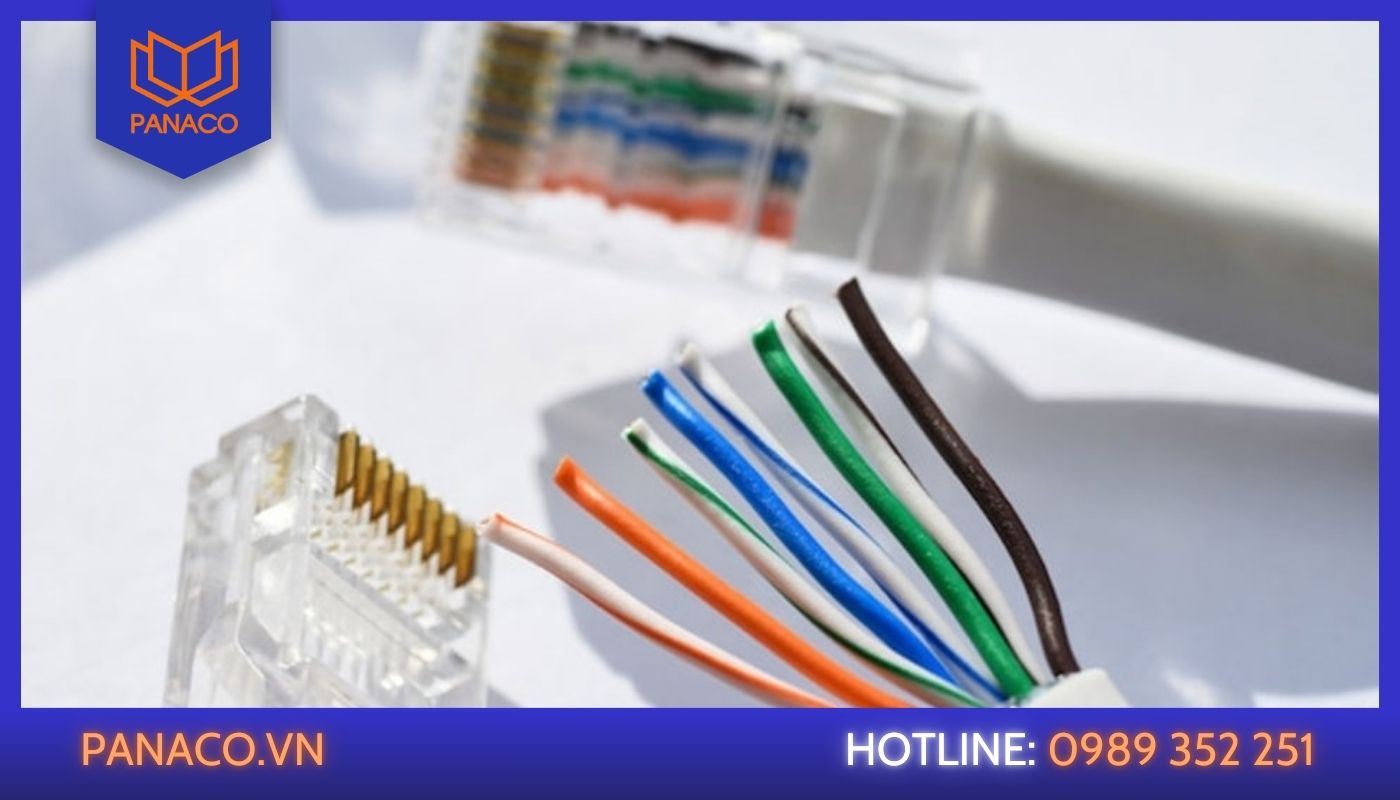

Cách lắp camera PoE – Kéo dây và luồn cáp mạng vào nẹp/ống bảo vệ

Bước 3: Bấm đầu mạng RJ45

Trong quá trình lắp camera, khâu bấm đầu mạng chuẩn xác quyết định đến khả năng cấp nguồn của thiết bị. Để thực hiện, bạn tiến hành tuốt vỏ cáp, sắp xếp các lõi dây theo chuẩn B (T568B) rồi dùng kìm bấm cố định hạt mạng RJ45 chắc chắn. Sau đó, sử dụng máy test mạng để kiểm tra thông mạch, đảm bảo cả 8 lõi dây đều tiếp xúc tốt trước khi kết nối vào thiết bị.

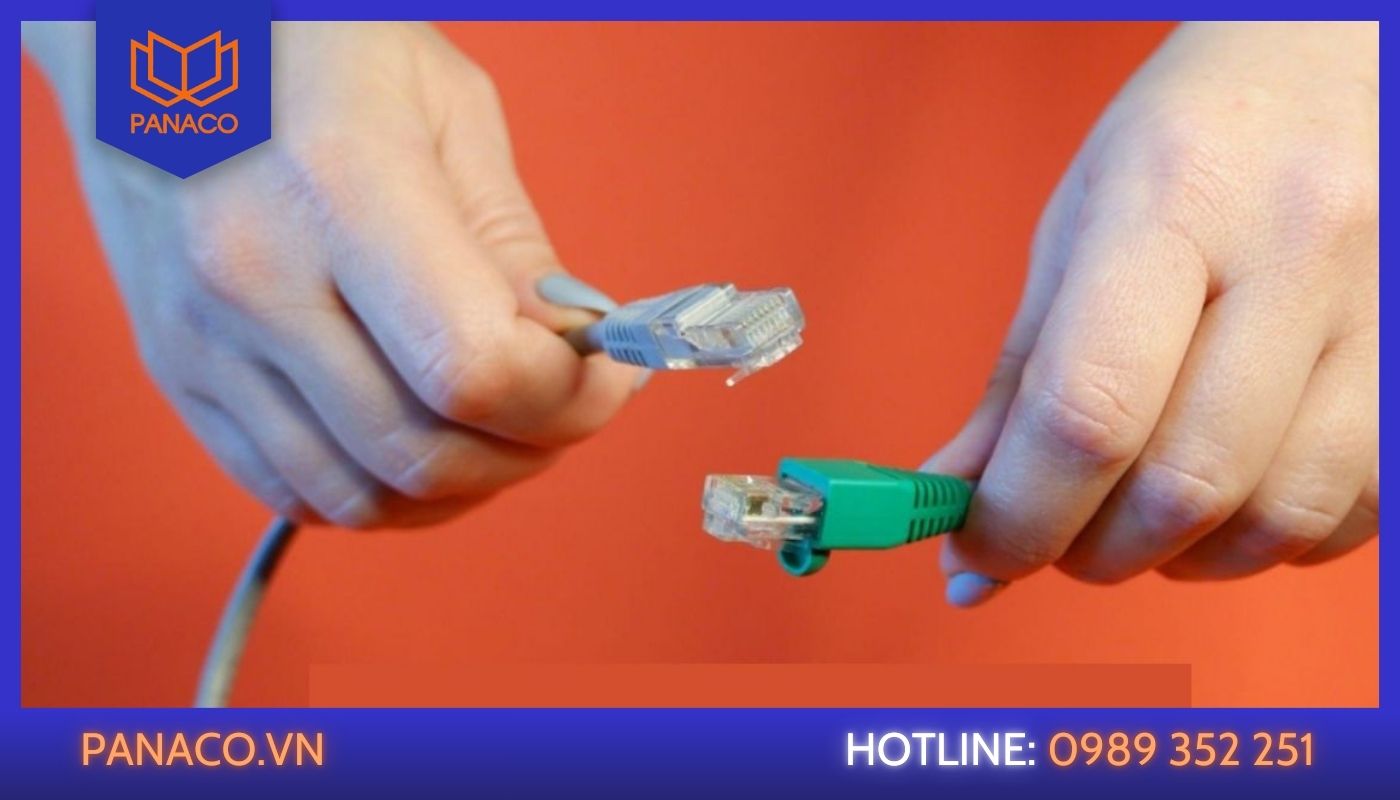

Cách lắp camera PoE – Bấm đầu hạt mạng RJ45

Bước 4: Cố định camera và kết nối thiết bị

Ở bước này, bạn thực hiện theo trình tự như sau:

• Khoan và bắt vít cố định chân đế camera vào vị trí đã khảo sát, sau đó gắn mắt camera vào chân đế.
• Cắm đầu RJ45 của cáp mạng vào cổng LAN trên camera.
• Kết nối đầu dây mạng còn lại vào cổng PoE đầu ghi/Switch PoE.
• Quan sát đèn tín hiệu trên cổng LAN, nếu đèn nhấp nháy xanh nghĩa là thiết bị đã nhận nguồn và bắt đầu truyền dữ liệu.
• Đăng nhập vào phần mềm quản lý để kích hoạt camera, thiết lập địa chỉ IP, mật khẩu và tùy chỉnh độ phân giải ghi hình.
• Kiểm tra góc quay, chất lượng ghi hình và tốc độ truyền để đảm bảo thiết bị hoạt động ổn định.
• Cách lắp camera PoE – Cố định camera và kết nối đầu dây mạng vào cổng PoE

Nếu bạn cần lắp camera PoE chuẩn kỹ thuật, an toàn và nhanh chóng bởi đội ngũ thi công chuyên môn cao, thì hãy liên hệ ngay với PANACO. Chúng tôi là đơn vị lắp đặt camera uy tín, cam kết mang đến giải pháp an ninh toàn diện và tối ưu cho mọi công trình.

Dịch vụ lắp đặt camera an ninh PoE trọn gói uy tín, giá rẻ tại PANACO

Hiện tại, PANACO là nhà phân phối chính thức của nhiều hãng camera an ninh nổi tiếng trên thế giới như camera Kbvision, Dahua, Imou,… đảm bảo thiết bị chính hãng 100% và tích hợp nhiều tính năng hiện đại. Dưới đây là gợi ý một số dòng camera PoE đang được ưa chuộng và có sẵn tại cửa hàng mà quý khách có thể tham khảo:

Camera IP Dahua DH-IPC-HFW2241S-S

1.239.000 đ

( 0 )

Hot

Premium

Camera IP Dahua 4MP DH-IPC-HDBW2449E-S-IL

1.279.000 đ

( 0 )

Hot

Premium

Camera IP Wifi Imou Poe 5MP PS8D

979.000 đ

( 0 )

Hot

Premium

Camera IP Kbvision thân trụ 2MP KX-AD2111CN-A-VN

700.000 đ

( 4.67 )

Hot

Premium

Camera IP Kbvision Dome 2MP KX-AD2112CN-A-VN

700.000 đ

( 5.00 )

Các lỗi thường gặp khi lắp camera PoE và cách khắc phục

• Camera IP PoE không lên nguồn, do cáp mạng không đạt chuẩn (lõi đồng quá mỏng), dây bị đứt ngầm hoặc công suất của NVR/Switch PoE không đủ để cấp nguồn.
  • Giải pháp: Thay dây mạng chuẩn Cat5e/Cat6 và kiểm tra công suất của NVR/Switch PoE.
• Lỗi hiển thị hình ảnh trên hệ thống, thường do bấm sai chuẩn hạt mạng RJ45, địa chỉ IP của các camera bị trùng nhau hoặc cấu hình nhận diện trên NVR chưa chính xác.
  • Giải pháp: Kiểm tra lại đầu bấm RJ45 đã đúng chuẩn T56, thiết lập lại cấu hình NVR.
• Hình ảnh bị giật lag hay độ trễ cao, chủ yếu do chiều dài cáp mạng vượt quá giới hạn 100m, chất lượng dây kém hoặc Switch PoE đang bị quá tải.
  • Giải pháp: Sử dụng bộ lặp tín hiệu PoE Extender hoặc bố trí thêm Switch trung gian để chia nhỏ khoảng cách truyền dẫn.
• Tín hiệu kém hay mất kết nối, chủ yếu do độ ẩm cao hoặc nước xâm nhập làm oxy hóa lõi cáp mạng tại các đầu nối, tiềm ẩn rủi ro chập mạch và hư hỏng thiết bị.
  • Giải pháp: Sử dụng dây mạng chuyên dụng ngoài trời có vỏ chống tia UV, bọc kỹ các đầu nối bằng hộp kỹ thuật chống nước và sử dụng nút cao su bảo vệ đi kèm theo camera.
• Không xem được camera từ xa, thường do modem nhà mạng chưa mở port, chưa kích hoạt tính năng DDNS hay tài khoản đám mây trên NVR.
  • Giải pháp: Kiểm tra lại cấu hình mạng, đăng ký dịch vụ DDNS hoặc quét mã QR của hãng camera để kết nối nhanh chóng mà không cần cấu hình phức tạp.

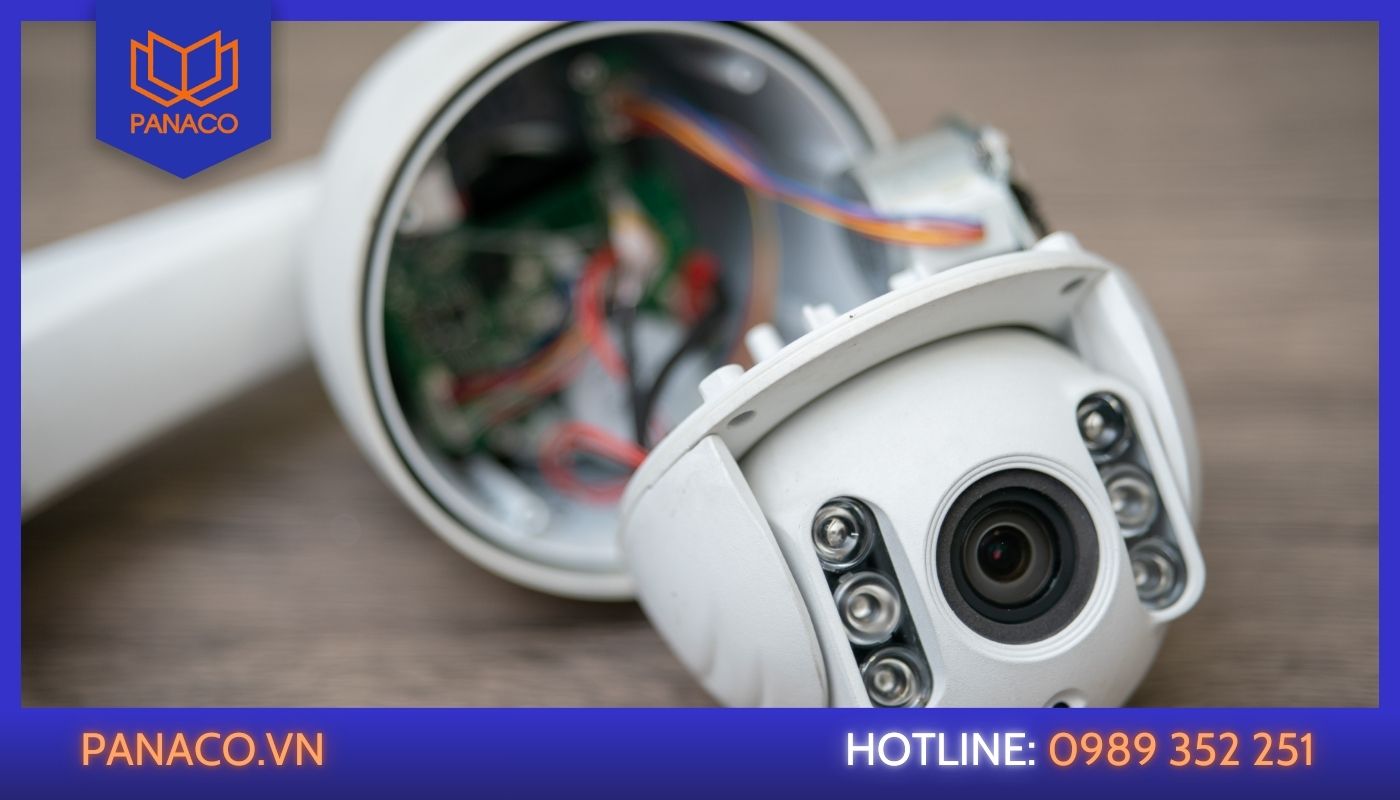

Các lỗi thường gặp khi lắp camera PoE

Câu hỏi thường gặp

Có cần thiết phải mua NVR khi lắp camera PoE không?

KHÔNG. Bởi vì bạn có thể lưu trữ dữ liệu qua thẻ nhớ hoặc Cloud. Tuy nhiên, nếu bạn muốn lưu trữ dài hạn, quản lý tập trung nhiều mắt camera thì nên cân nhắc đầu tư NVR PoE hoặc NVR kết hợp với Switch PoE.

Tự lắp camera PoE có khó không?

KHÔNG. Cách lắp camera PoE tương đối đơn giản nếu bạn chuẩn bị đầy đủ thiết bị, tiêu chuẩn kỹ thuật và nắm rõ sơ đồ kết nối.

Lắp đặt camera PoE có khác so với các dòng camera khác không?

So với các dòng camera Analog giá rẻ hoặc camera IP, lắp camera PoE đơn giản hơn vì chỉ cần một sợi cáp mạng vừa truyền dữ liệu vừa cung cấp nguồn điện. Điều này giúp tiết kiệm đáng kể chi phí vật tư, nhân công và thời gian thi công.

Hy vọng những hướng dẫn chi tiết về cách lắp camera PoE với switch/NVR PoE được chia sẻ trên đây, bạn đã có thể tự thiết lập một hệ thống giám sát an ninh tại nhà an toàn và hiệu quả. Nếu bạn gặp bất kỳ khó khăn nào khi tự lắp đặt hoặc muốn sở hữu một hệ thống camera IP giám sát tối ưu, hãy liên hệ ngay với PANACO để được tư vấn và hỗ trợ nhanh chóng.
