Máy chấm công ZKTeco không mở cửa, không kích relay phải làm sao?

Hệ thống kiểm soát cửa ra vào (Access Control) bằng máy ZKTeco là giải pháp bảo mật tối ưu cho các văn phòng, tòa nhà hiện đại. Tuy nhiên, tình trạng máy chấm công vẫn báo “Xác nhận thành công”, đèn xanh vẫn sáng nhưng khóa cửa không mở hoặc không nghe tiếng tạch từ Relay là một trong những sự cố gây phiền toái nhất. Nhân viên bị “nhốt” bên ngoài hoặc không thể ra ngoài không chỉ làm gián đoạn công việc mà còn gây tâm lý lo lắng về an toàn trong các tình huống khẩn cấp. Trong bài viết này, Panaco sẽ hướng dẫn bạn kiểm tra chuyên sâu từng bước để xử lý dứt điểm lỗi máy ZKTeco không mở được cửa, giúp bạn làm chủ hệ thống kiểm soát ra vào của doanh nghiệp một cách tự tin nhất.

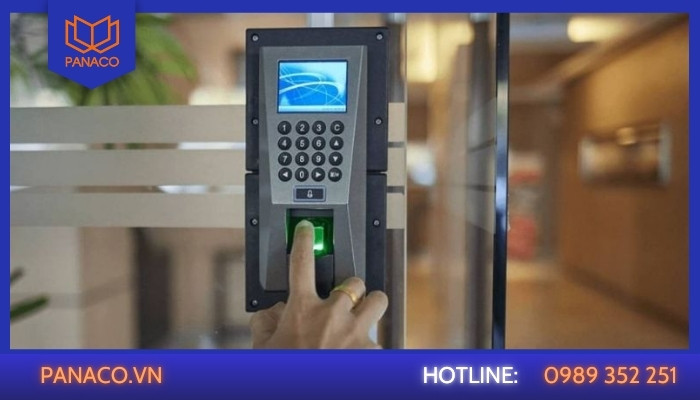

Máy chấm công ZKTeco không mở cửa, không kích relay là lỗi gì?

Máy đã xác nhận dấu vân tay hoặc khuôn mặt thành công nhưng chốt cửa vẫn giữ chặt

Lỗi máy chấm công ZKTeco không mở cửa (không kích Relay) là tình trạng thiết bị đã xác nhận dấu vân tay hoặc khuôn mặt thành công (hiển thị thông báo “Xin cảm ơn” và đèn xanh sáng), nhưng tiếp điểm điều khiển (Relay) bên trong máy không nhảy để cấp/ngắt điện cho khóa từ. Kết quả là chốt cửa vẫn giữ chặt, không cho phép nhân viên ra vào dù hệ thống chấm công vẫn ghi nhận giờ làm bình thường.

Về mặt kỹ thuật, đây là sự đứt gãy tín hiệu điều khiển giữa bo mạch chính của máy chấm công và bộ phận khóa điện từ (Magnetic Lock/Bolt Lock).

Các dấu hiệu nhận biết trực diện:

• Không nghe tiếng “Tạch”: Thông thường, khi xác nhận thành công, Relay bên trong máy ZKTeco sẽ phát ra một tiếng “tạch” nhẹ để chuyển trạng thái đóng/mở. Nếu không nghe thấy tiếng này, nghĩa là Relay chưa hoạt động.
• Đèn LED trên khóa không đổi màu: Trên các dòng khóa từ thường có đèn LED (đỏ là đang khóa, xanh là mở). Nếu máy chấm công báo thành công mà đèn trên khóa vẫn giữ nguyên màu đỏ, chứng tỏ lệnh mở cửa chưa được truyền đi.
• Nút Exit vẫn mở được nhưng máy chấm công thì không: Nếu bạn bấm nút Exit cửa vẫn mở bình thường nhưng quét vân tay lại không mở, lỗi chắc chắn nằm ở cổng kết nối Access Control trên máy ZKTeco hoặc cấu hình phần mềm.
• Máy báo “No Permission” (Không có quyền): Máy xác nhận đúng vân tay nhưng hiện thông báo từ chối truy cập (thường do cài đặt khung giờ giới hạn Time Zone).

Với hơn 8 năm lắp đặt hệ thống Access Control, chúng tôi nhận thấy lỗi này rất nguy hiểm vì có thể gây kẹt cửa trong tình huống khẩn cấp. Nguyên nhân phổ biến nhất thường không phải do hỏng máy, mà do bộ nguồn 12V bị suy hao không đủ dòng điện để kích cho Relay và hút khóa cùng lúc.

Tìm hiểu thêm: Nguyên nhân và khắc phục máy chấm công ZKTeco không kết nối mạng LAN

Nguyên nhân máy chấm công ZKTeco không kích relay

Mặc dù máy báo “Xác nhận thành công”, nhưng nếu cửa không mở, vấn đề thường nằm ở 5 nhóm nguyên nhân chính sau đây:

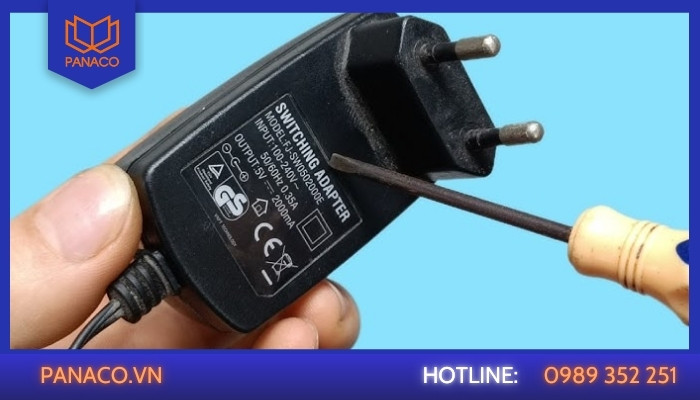

Nguồn điện (Adaptor) bị suy hao hoặc không đủ dòng

Đây là nguyên nhân phổ biến nhất (chiếm 70% trường hợp).

• Nguồn yếu: Bộ đổi nguồn 12V sau một thời gian sử dụng bị sụt áp (chỉ còn 9V-10V). Điện năng này đủ để chạy màn hình máy chấm công nhưng không đủ lực để kích cuộn dây Relay hoặc hút khóa từ.
• Quá tải: Khi cả máy chấm công và khóa cửa dùng chung một nguồn điện yếu, lúc Relay kích mở, dòng điện bị sụt giảm đột ngột khiến hệ thống bị treo hoặc không đủ công suất để nhả chốt.

Dòng điện bị sụt giảm đột ngột khiến hệ thống không đủ công suất để nhả chốt

Lỗi kết nối vật lý và sơ đồ đấu nối (Wiring)

• Lỏng hoặc đứt dây tín hiệu: Các dây nối vào cổng NO (Thường mở), NC (Thường đóng) hoặc COM phía sau máy bị lỏng chân cắm hoặc bị oxy hóa, khiến lệnh điều khiển không truyền được đến khóa.
• Đấu sai cổng: Nếu thay máy mới hoặc đấu nối lại mà chọn sai cổng (ví dụ: dùng khóa hút nhưng đấu vào cổng NO thay vì NC), cửa sẽ luôn mở hoặc không bao giờ mở khi quẹt thẻ.
• Hỏng nút Exit hoặc bộ điều khiển từ xa: Đôi khi lỗi không nằm ở máy chấm công mà do nút bấm Exit hoặc Remote bị kẹt, gây xung đột tín hiệu điều khiển.

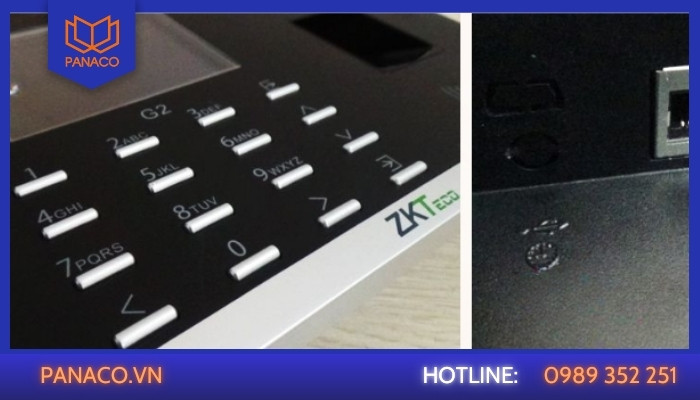

Hỏng Relay vật lý bên trong máy ZKTeco

• Cháy tiếp điểm Relay: Do máy hoạt động với tần suất đóng mở liên tục (hàng trăm lần mỗi ngày), tiếp điểm cơ khí bên trong Relay bị mòn, cháy hoặc dính chặt, dẫn đến không thể chuyển trạng thái.
• Lỗi mạch điều khiển trên Mainboard: Linh kiện IC điều khiển Relay trên bo mạch chính bị hỏng do sốc điện hoặc sét đánh lan truyền qua dây tín hiệu, khiến máy không phát được lệnh kích mở.

Tiếp điểm cơ khí bên trong Relay bị mòn dẫn đến không thể chuyển trạng thái

Cấu hình phần mềm và phân quyền (Access Control Settings)

• Sai thiết lập Time Zone (Khung giờ): Trên phần mềm (như ZKAccess), bạn vô tình cài đặt khung giờ cho phép ra vào là 8:00 – 17:00. Sau giờ này, dù quẹt vân tay báo thành công để tính công, máy vẫn sẽ không mở cửa vì ngoài giờ quy định.
• Chế độ “Lock Out” hoặc “Emergency”: Hệ thống đang bị kích hoạt chế độ khóa khẩn cấp từ phần mềm hoặc nút nhấn khẩn cấp, khiến mọi lệnh mở cửa từ máy chấm công bị vô hiệu hóa.
• Thời gian trễ Relay (Delay) bằng 0: Nếu thời gian mở cửa được đặt về 0 giây, Relay sẽ đóng-mở quá nhanh khiến khóa chưa kịp nhả chốt.

Lỗi cơ khí của khóa cửa (Magnetic/Bolt Lock)

• Kẹt chốt rơi: Khóa chốt rơi bị lệch tâm hoặc bị khô dầu khiến chốt không thể thụt vào dù đã có lệnh từ máy chấm công.
• Khóa từ bị hỏng cuộn hút: Cuộn dây bên trong khóa từ bị cháy hoặc yếu, không còn đủ lực hút/nhả dù tín hiệu điện vẫn cấp đến đều đặn.

Hãy lắng nghe thật sát máy chấm công khi quẹt tay. Nếu có tiếng “tạch” nhỏ phát ra từ máy nhưng cửa không mở -> Lỗi do dây dẫn, nguồn hoặc khóa. Nếu không nghe tiếng “tạch” -> Lỗi do Relay bên trong máy hoặc cấu hình phần mềm.

Xem thêm: Cách xử lý tình trạng máy không nhận diện vân tay

Sơ đồ đấu dây relay máy chấm công ZKTeco

Để hệ thống kiểm soát cửa hoạt động, bạn cần nắm rõ 3 chân cắm cơ bản của Relay phía sau máy ZKTeco:

1. Ý nghĩa các chân kết nối

• Relay COM (Common): Chân chung. Đây là nơi tiếp nhận nguồn điện (thường là cực Dương +12V) từ bộ nguồn để chuẩn bị cấp cho khóa.
• Relay NO (Normally Open – Thường mở): Ở trạng thái bình thường, chân này không có điện. Khi quẹt vân tay thành công, Relay sẽ đóng lại, nối chân COM với chân NO để cấp điện.
  • Dùng cho: Khóa chốt rơi (Bolt Lock) hoặc Chuông điện.
• Relay NC (Normally Closed – Thường đóng): Ở trạng thái bình thường, chân này luôn có điện (được nối thông với chân COM). Khi quẹt vân tay thành công, Relay sẽ ngắt kết nối giữa COM và NC để cắt điện.
  • Dùng cho: Khóa từ hút (Magnetic Lock).

2. Sơ đồ kết nối với khóa điện từ / khóa chốt

Tùy vào loại khóa bạn đang sử dụng mà sơ đồ đấu nối sẽ khác nhau:

• Trường hợp dùng Khóa Từ Hút (Magnetic Lock):
  1. Cực âm (-) của bộ nguồn đấu trực tiếp vào cực âm (-) của Khóa.
  2. Cực dương (+) của bộ nguồn đấu vào chân COM trên máy ZKTeco.
  3. Chân NC trên máy ZKTeco đấu vào cực dương (+) của Khóa. (Nguyên lý: Luôn cấp điện để khóa hút chặt, khi quẹt tay thì ngắt điện để nhả khóa).
• Trường hợp dùng Khóa Chốt Rơi (Bolt Lock) hoặc Khóa Ngậm:

1. Cực âm (-) của bộ nguồn đấu trực tiếp vào cực âm (-) của Khóa.
2. Cực dương (+) của bộ nguồn đấu vào chân COM trên máy ZKTeco.
3. Chân NO trên máy ZKTeco đấu vào cực dương (+) của Khóa. (Nguyên lý: Bình thường không có điện để khóa đóng, khi quẹt tay thì cấp điện để bật chốt mở cửa).

Giải thích nguyên lý hoạt động relay trong kiểm soát cửa

Relay trong máy chấm công ZKTeco đóng vai trò như một “Công tắc điện thông minh”. Nó không tự sinh ra dòng điện mà chỉ thực hiện nhiệm vụ đóng hoặc ngắt mạch điện dựa trên lệnh từ bo mạch xử lý.

1. Trạng thái chờ (Idle): Máy chấm công liên tục kiểm tra dữ liệu. Relay giữ nguyên vị trí (thông mạch ở chân NC, hở mạch ở chân NO). Khóa cửa sẽ giữ chặt để đảm bảo an ninh.
2. Trạng thái xác nhận (Authorized): Khi nhân viên quẹt vân tay/khuôn mặt đúng, bo mạch chủ sẽ gửi một dòng điện nhỏ đến cuộn dây nam châm điện bên trong Relay.
3. Kích hoạt (Trigger): Nam châm điện hút tiếp điểm nhảy từ chân NC sang chân NO.
   • Nếu dùng cổng NC: Mạch điện bị hở -> Khóa từ mất điện -> Cửa mở.
   • Nếu dùng cổng NO: Mạch điện được đóng -> Khóa chốt nhận điện -> Cửa mở.
4. Trạng thái hồi chuyển (Delay): Sau một khoảng thời gian được cài đặt sẵn (thường là 3-5 giây), cuộn dây nam châm mất điện, tiếp điểm tự động bật trở lại vị trí ban đầu. Cửa đóng lại.

Lưu ý từ Panaco: Việc đấu sai cổng NO/NC không làm hỏng máy nhưng sẽ khiến cửa hoạt động ngược (Quẹt tay thì khóa, bình thường thì mở). Đặc biệt, bạn nên lắp thêm Diode chống ngược dòng để bảo vệ Relay khỏi tia lửa điện khi khóa đóng/ngắt.

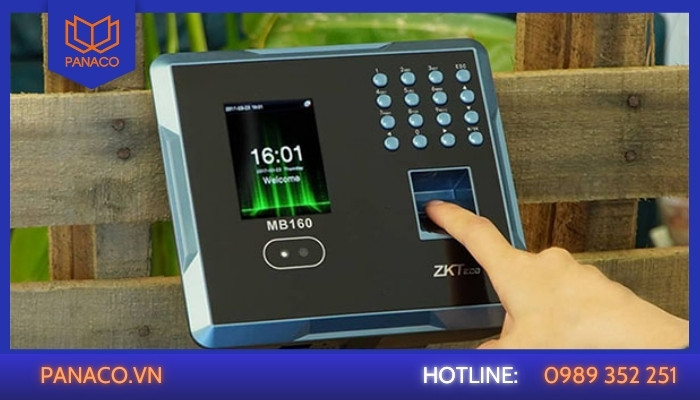

Cách khắc phục máy chấm công ZKTeco không mở cửa

5 bước xử lý lỗi máy chấm công ZKTeco không mở cửa

Khi máy chấm công vẫn báo “Xin cảm ơn” nhưng chốt cửa không nhả, bạn hãy thực hiện trình tự kiểm tra 5 bước sau đây để xử lý dứt điểm sự cố:

Cách 1: Kiểm tra nguồn điện và bộ đổi nguồn (Adaptor 12V)

Hơn 70% lỗi không mở được cửa là do nguồn yếu, không đủ dòng để kích Relay hoặc nhả khóa từ dù máy chấm công vẫn sáng đèn.

• Bước 1: Kiểm tra đèn tín hiệu trên bộ nguồn Adaptor 12V. Nếu đèn tắt hoặc nhấp nháy yếu, hãy thay thử một bộ nguồn mới có thông số tương đương (thường là 12V-5A).
• Bước 2: Đo điện áp tại hai đầu dây cấp cho khóa bằng đồng hồ vạn năng. Nếu điện áp đo được dưới 11V khi quẹt vân tay, nghĩa là nguồn đã bị suy hao.
• Bước 3: Tạm thời tháo bỏ các thiết bị phụ trợ khác dùng chung nguồn (nếu có) để tập trung dòng điện cho máy chấm công và khóa, sau đó thử quẹt lại vân tay.

Lưu ý: Tuyệt đối không dùng chung nguồn điện yếu cho cả máy chấm công và khóa từ, vì khi kích mở cửa, dòng điện bị sụt giảm sẽ khiến Relay không đủ lực hoạt động.

Cách 2: Kiểm tra tiếp xúc tại các đầu dây NO/NC/COM

Các đầu dây tín hiệu sau một thời gian có thể bị lỏng chân cắm do rung động hoặc bị oxy hóa lớp đồng bên trong.

• Bước 1: Tháo nắp lưng máy chấm công ZKTeco để lộ phần jack cắm tín hiệu Access Control.
• Bước 2: Sử dụng tuốc nơ vít nhỏ siết chặt lại các ốc vít tại vị trí chân COM, NO hoặc NC tùy theo sơ đồ đấu nối hiện tại của văn phòng.
• Bước 3: Nếu đầu dây bị xỉn màu hoặc đen, hãy cắt bỏ đoạn cũ, tuốt lại lõi đồng mới và cắm lại thật chắc chắn vào các cổng tương ứng.

Cách 3: Kiểm tra cấu hình khung giờ (Time Zone) trên máy

Nếu máy báo “Xác nhận thành công” nhưng không mở cửa, có thể do nhân viên đang quẹt ngoài khung giờ được phép ra vào.

• Bước 1: Nhấn giữ nút M/OK để vào Menu -> Chọn mục Kiểm soát cửa (Access Control).
• Bước 2: Vào phần Thiết lập khung giờ (Time Zone). Kiểm tra xem khung giờ hiện tại có đang nằm trong khoảng cho phép ra vào (thường để mặc định là 00:00 – 23:59) hay không.
• Bước 3: Kiểm tra ngày giờ hệ thống trên máy chấm công. Nếu máy chạy sai ngày hoặc giờ so với thực tế, hãy chỉnh lại cho đúng để lệnh kích Relay hoạt động chính xác.

Nếu máy vẫn nhận diện được nhân viên nhưng quyền truy cập không hoạt động đúng, bạn cũng nên kiểm tra lại thông tin người dùng và quyền được cấp trên thiết bị. Trường hợp máy chấm công ZKTeco không thể thêm nhân viên, hãy kiểm tra riêng lỗi này trước khi can thiệp vào hệ thống Relay

Cách 4: Kiểm tra loại trừ lỗi do Khóa từ hoặc Nút Exit

Bước này giúp bạn xác định lỗi nằm ở máy chấm công ZKTeco hay do thiết bị khóa bị hỏng cơ khí.

• Bước 1: Thử nhấn nút Exit gắn bên trong cửa. Nếu nhấn nút Exit mà cửa vẫn không mở, nghĩa là khóa hoặc nguồn đã hỏng, không phải lỗi do máy chấm công.
• Bước 2: Nếu nhấn Exit cửa vẫn mở bình thường nhưng quẹt vân tay lại không mở, hãy thử đấu chập trực tiếp dây COM và dây NO/NC với nhau.
• Bước 3: Quan sát nếu đấu chập mà cửa nhả chốt thì chắc chắn Relay bên trong máy ZKTeco đã bị cháy tiếp điểm hoặc hỏng bo mạch điều khiển.

Cách 5: Khởi động lại hệ thống và cập nhật phần mềm

Đôi khi hệ điều hành của máy bị treo tiến trình điều khiển Access Control sau một thời gian dài hoạt động liên tục.

• Bước 1: Ngắt hoàn toàn nguồn điện cấp cho máy chấm công và rút pin dự phòng (nếu có), để máy nghỉ khoảng 1 phút.
• Bước 2: Cắm nguồn trở lại và thực hiện quẹt vân tay quản trị để kiểm tra xem Relay có tiếng “tạch” nhẹ khi xác nhận thành công hay chưa.
• Bước 3: Nếu vẫn không được, hãy kết nối máy với phần mềm trên máy tính (như ZKAccess) và thực hiện lệnh “Ghi cấu hình” hoặc “Mở cửa từ xa” để kích hoạt lại lệnh điều khiển từ hệ thống.

Nếu bạn đã thử các bước trên nhưng cửa vẫn không mở, đừng cố gắng cạy phá khóa. Hãy gọi ngay cho Panaco. Với kinh nghiệm hơn 8 năm, kỹ thuật viên của chúng tôi sẽ có mặt để kiểm tra hệ thống. Ngoài lỗi Relay và kiểm soát cửa, Panaco còn hỗ trợ xử lý nhiều sự cố khác trên máy chấm công ZKTeco, từ lỗi kết nối, phần cứng đến cấu hình phần mềm.

Chi phí sửa lỗi không mở cửa, không kích relay bao nhiêu tiền?

Panaco cung cấp dịch vụ sửa chữa minh bạch với chi phí tối ưu nhất cho doanh nghiệp. Tùy vào nguyên nhân gây lỗi (do nguồn, dây dẫn, hay bo mạch), mức giá sẽ được áp dụng như sau:

Máy chấm công ZKTeco không mở cửa hay không kích Relay gây rất nhiều phiền toái cho nhân viên, ảnh hưởng trực tiếp đến tính bảo mật và sự vận hành chuyên nghiệp của văn phòng. Hiểu rõ sơ đồ đấu dây và các nguyên nhân gây lỗi sẽ giúp bạn chủ động hơn trong việc kiểm tra và xử lý nhanh các tình huống kẹt cửa cơ bản.
