Lắp đặt camera giám sát cho sân bóng đá Lộc Phát (Thủ Đức)

Sân Bóng Đá Lộc Phát nằm tại địa chỉ 42/12A Đường Số 2, Phường Hiệp Bình Phước, Quận Thủ Đức, TP.HCM. Đây là một trong những cụm sân mini được nhiều đội bóng phong trào, học sinh – sinh viên và các câu lạc bộ thể thao lựa chọn để luyện tập và thi đấu. Với đặc thù mở cửa từ sáng đến tối khuya, lượng khách ra vào rất đông, nơi đây luôn đòi hỏi một hệ thống an ninh đủ mạnh để vừa quản lý tài sản, vừa đảm bảo trật tự trong khuôn viên.

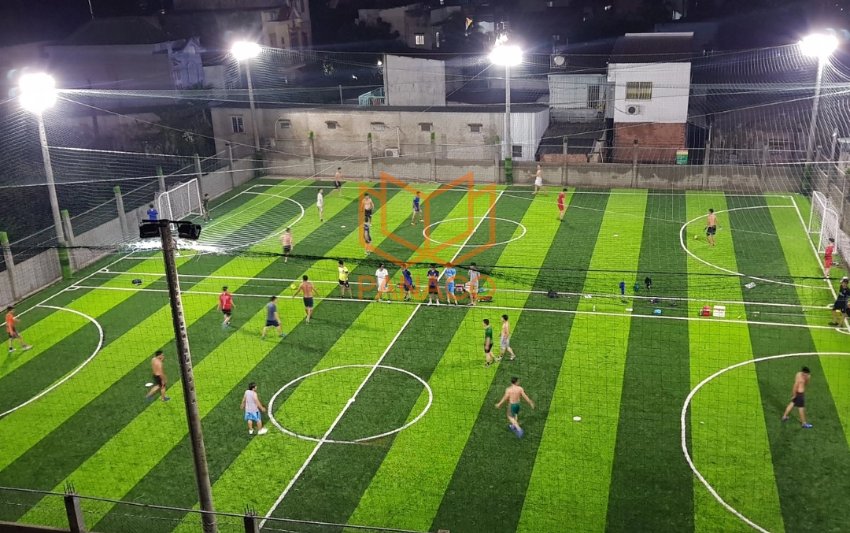

Panaco lắp đặt cho sân bóng đá Lộc Phát

Quản lý sân chia sẻ rằng trước đây từng xảy ra một số sự cố nhỏ như mất đồ cá nhân, tranh cãi trong thi đấu hoặc khó khăn khi kiểm soát bãi giữ xe. Điều này khiến ban quản lý quyết định đầu tư vào hệ thống camera giám sát chuyên nghiệp và tìm đến PANACO – đơn vị đã có nhiều kinh nghiệm lắp camera cho sân bóng, sân thể thao, nhà máy và cửa hàng tại TP.HCM.

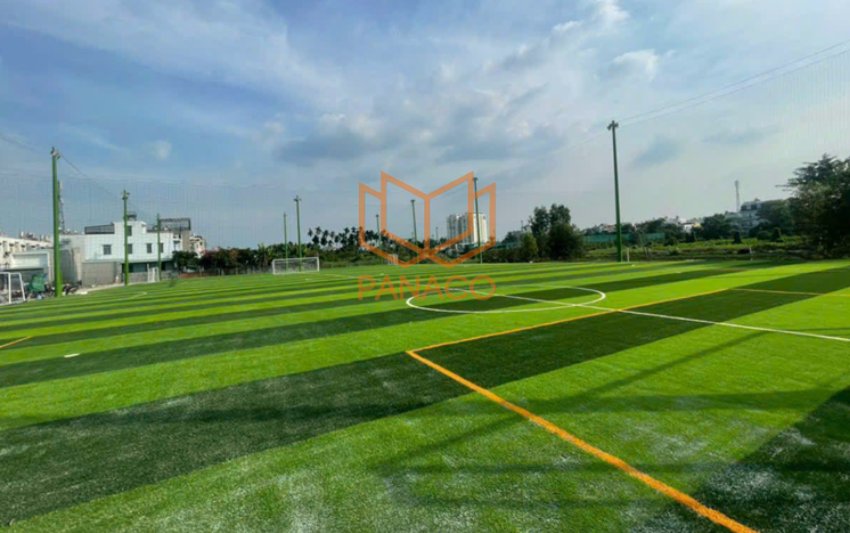

Giới thiệu về sân bãi thể thao Lộc Phát

Sân Bóng Đá Lộc Phát là một tổ hợp sân bóng đá mini có quy mô lớn tại khu vực Thủ Đức, hoạt động liên tục từ sáng sớm đến khuya muộn. Đặc thù hoạt động thể thao ngoài trời đặt ra các yêu cầu giám sát rất cao, đòi hỏi kinh nghiệm đặc biệt từ đơn vị lắp đặt:

Giới thiệu về đối tác và những yêu cầu giám sát sân bãi thể thao Lộc Phát

• Hệ thống camera phải phủ toàn bộ khu vực sân bóng, bãi giữ xe, quầy lễ tân và lối ra vào.
• Thiết bị phải có khả năng chịu nắng mưa ngoài trời, cho hình ảnh rõ nét cả ngày lẫn đêm.
• Chủ sân muốn có thể giám sát từ xa qua điện thoại, thuận tiện quản lý khi không có mặt trực tiếp.
• Dữ liệu phải được lưu trữ ít nhất 15 – 20 ngày, đủ để tra cứu khi có sự cố.
• Quá trình thi công phải đảm bảo gọn gàng, an toàn, không ảnh hưởng đến hoạt động thể thao hàng ngày.

Từ những yêu cầu này, Panaco đã tư vấn lắp đặt camera giám sát phù hợp, vừa tối ưu chi phí vừa đảm bảo hiệu quả giám sát lâu dài.

Panaco đã được lựa chọn nhờ kinh nghiệm triển khai thành công hệ thống camera ngoài trời, đòi hỏi kỹ thuật cao (như đã áp dụng tại Sân Tennis Lê Gia).

Tổng quan nhanh dự án

Thời gian thi công

Dự án được Panaco triển khai trong khoảng 1 tuần, thay vì thi công liên tục trong một ngày để hạn chế ảnh hưởng đến hoạt động của sân. Đặc thù sân bóng thường có lịch đặt sân từ chiều đến tối nên kỹ thuật Panaco chia nhỏ các hạng mục theo tiến độ thực tế. Các công việc như đi dây, lắp đặt camera, cấu hình đầu ghi và căn chỉnh góc quan sát được thực hiện lần lượt để vừa đảm bảo kỹ thuật vừa không làm gián đoạn hoạt động của sân.

Trong quá trình thi công, kỹ thuật viên cũng kiểm tra lại tín hiệu từng camera sau khi hoàn thành từng khu vực, tránh trường hợp đến cuối dự án mới phát hiện điểm mất tín hiệu hoặc góc quan sát chưa phù hợp.

Diện tích sân bóng

Khu vực sân bóng và các hạng mục phụ trợ có diện tích khoảng 1.000 – 1.500 m², bao gồm khu vực sân thi đấu, lối đi, bãi giữ xe, cổng ra vào và khu vực lễ tân. Do mặt bằng trải dài và có nhiều vị trí ngoài trời, việc bố trí camera không chỉ dựa vào số lượng thiết bị mà phải tính đến chiều cao  lắp đặt, khoảng cách giữa các vị trí và góc quan sát thực tế. Với những vị trí lắp trên cột đèn hoặc khu vực cao, kỹ thuật Panaco ưu tiên góc nhìn bao quát, hạn chế tình trạng camera bị che khuất khi có đông người hoạt động trên sân.

Sơ đồ hệ thống

Sơ đồ hệ thống camera được Panaco xây dựng dựa trên vị trí thực tế của sân, bãi xe, cổng và khu vực quản lý.

Về nguyên lý, các camera được kết nối về switch PoE, sau đó truyền tín hiệu về đầu ghi NVR 16 kênh để quản lý và lưu trữ. Đầu ghi kết nối với màn hình kiểm tra tại khu vực quản lý, đồng thời cấu hình kết nối mạng để chủ sân có thể xem camera từ xa trên điện thoại.

Khoảng cách kéo dây

Khoảng cách kéo dây được tính toán theo từng khu vực thay vì kéo một tuyến dây quá dài từ đầu ghi đến tất cả camera. Các camera ở khu vực sân và bãi xe được đi dây dọc theo tường, cột hoặc các vị trí hạ tầng sẵn có. Dây mạng ngoài trời được luồn trong ống bảo vệ tại những khu vực dễ tiếp xúc với nắng, mưa hoặc có nguy cơ va chạm. Tổng chiều dài dây mạng sử dụng cho toàn hệ thống có thể vào khoảng 400 – 500 m, tùy theo tuyến dây thực tế tại thời điểm thi công.

Đối với các tuyến xa, kỹ thuật Panaco kiểm tra chất lượng tín hiệu trước khi cố định dây để đảm bảo camera truyền hình ảnh ổn định về đầu ghi.

Loại thiết bị sử dụng

Cấu hình thực tế được triển khai theo nhu cầu giám sát của sân bóng, tập trung vào các thiết bị có khả năng hoạt động ổn định ngoài trời và đáp ứng nhu cầu lưu trữ liên tục.

Trong đó, 8 camera ngoài trời được bố trí cho các khu vực sân bóng, bãi xe và cổng ra vào; 2 camera dome phục vụ khu vực lễ tân và không gian bên trong. Với cấu hình 10 camera, đầu ghi 16 kênh vẫn còn dư kênh để chủ sân có thể mở rộng thêm camera trong trường hợp phát sinh nhu cầu sau này.

Vấn đề sân bóng Lộc Phát gặp phải

Qua khảo sát thực tế, Panaco nhận thấy khu vực sân bóng có nhiều vị trí cần giám sát nhưng điều kiện lắp đặt không giống nhau. Nếu chỉ bố trí camera tập trung vào sân thi đấu thì vẫn còn nhiều điểm khó kiểm soát.

Khu vực sân bóng

Sân có diện tích tương đối rộng, trong thời gian thi đấu thường có nhiều người di chuyển liên tục. Nếu camera đặt ở vị trí quá thấp, hình ảnh dễ bị che khuất; ngược lại, nếu đặt quá cao nhưng góc quay hẹp thì khó quan sát toàn bộ khu vực. Ngoài ra, sân hoạt động cả ban ngày và buổi tối nên camera cần đảm bảo hình ảnh ổn định trong điều kiện ánh sáng thay đổi.

Khu vực bãi giữ xe

Bãi xe là một trong những khu vực cần được ưu tiên giám sát vì tập trung nhiều tài sản cá nhân của khách hàng. Khó khăn ở đây là lượng xe thay đổi liên tục, đặc biệt vào các khung giờ cao điểm. Camera cần được bố trí sao cho nhìn được khu vực xe ra vào, hạn chế điểm khuất và hỗ trợ tra cứu hình ảnh khi có sự cố.

Cổng ra vào

Cổng là vị trí có người và phương tiện di chuyển liên tục. Đây cũng là khu vực cần hình ảnh để đối chiếu khi cần kiểm tra thời gian ra vào hoặc các tình huống phát sinh. Do đó, camera tại đây phải có góc quan sát phù hợp, tránh hướng trực tiếp vào nguồn sáng gây lóa hình ảnh vào những thời điểm nhất định.

Khu vực lễ tân và quản lý sân

Tại quầy lễ tân có hoạt động đặt sân, thanh toán và tiếp nhận khách. Đây là khu vực chủ sân cần kiểm soát thường xuyên nhưng không nhất thiết sử dụng camera ngoài trời. Panaco bố trí camera dome trong nhà để theo dõi khu vực này, đồng thời đảm bảo thiết bị gọn gàng, phù hợp với không gian bên trong.

Yêu cầu theo dõi từ xa

Chủ sân không phải lúc nào cũng có mặt tại sân bóng. Vì vậy, ngoài việc ghi hình tại đầu ghi, hệ thống cần được cấu hình để chủ sân có thể kiểm tra camera bằng điện thoại khi ở bên ngoài. Đây cũng là yêu cầu quan trọng để chủ sân có thể nhanh chóng kiểm tra tình hình hoạt động mà không cần trực tiếp đến khu vực quản lý.

Giải pháp camera Panaco đề xuất với sân bóng mini Lộc Phát

Sau khi khảo sát thực tế sân bóng Lộc Phát, Panaco tập trung giải quyết 4 nhóm vị trí chính: khu vực sân bóng, cổng ra vào, bãi giữ xe và quầy lễ tân. Đây là những nơi có lượng người qua lại nhiều, dễ phát sinh sự cố và cũng cần được kiểm tra lại khi chủ sân không có mặt trực tiếp.

Thay vì bố trí camera theo kiểu lắp đều cho đủ số lượng, đội kỹ thuật Panaco tính toán vị trí dựa trên hướng di chuyển, độ cao của trụ đèn, khoảng cách quan sát và điều kiện ánh sáng thực tế. Tổng cộng hệ thống được triển khai 8 camera, kết nối về đầu ghi NVR 16 kênh để quản lý tập trung.

Camera ngoài trời bố trí quanh sân bóng

Khu vực sân bóng là phần diện tích cần được ưu tiên vì thường xuyên có người chơi, trọng tài và nhân viên sân hoạt động. Panaco bố trí 6 camera ngoài trời tại các vị trí cao quanh sân, tận dụng hệ thống trụ đèn và các điểm lắp đặt phù hợp.

Các camera được lựa chọn theo tiêu chí:

• Có khả năng hoạt động ổn định trong điều kiện ngoài trời, chịu được nắng mưa.
• Độ phân giải phù hợp để theo dõi diễn biến trên sân.
• Hỗ trợ hồng ngoại hoặc khả năng ghi hình ban đêm.
• Góc quan sát đủ rộng để hạn chế vùng khuất.
• Có thể điều chỉnh góc quay sau khi lắp để bao quát đúng khu vực cần giám sát.

Khi cố định camera trên trụ đèn, kỹ thuật viên không đặt thiết bị quá thấp để tránh bị va chạm hoặc tác động trong quá trình chơi bóng. Đồng thời, camera cũng không được đặt quá cao khiến hình ảnh người chơi bị nhỏ và khó quan sát.

Sau khi lắp, từng camera được kiểm tra trực tiếp trên màn hình để điều chỉnh góc quay. Mục tiêu là các camera có vùng quan sát bổ trợ cho nhau, hạn chế tình trạng một khu vực bị quay trùng quá nhiều trong khi vị trí khác lại bị bỏ trống.

Bổ sung camera riêng cho cổng ra vào và bãi giữ xe

Với sân bóng hoạt động từ sáng đến khuya, bãi xe là khu vực có lượng phương tiện ra vào liên tục. Đây cũng là vị trí dễ phát sinh thất lạc tài sản hoặc tranh chấp khi khách hàng không nhớ chính xác thời điểm xảy ra sự việc.

Panaco bố trí 2 camera bullet ngoài trời tập trung cho khu vực cổng và bãi giữ xe.

Một camera được điều chỉnh theo hướng quan sát lối ra vào, camera còn lại bao quát khu vực gửi xe. Cách bố trí này giúp hình ảnh được tập trung vào những khu vực cần kiểm tra thay vì sử dụng một camera góc rộng duy nhất cho cả hai vị trí.

Tại khu vực cổng, kỹ thuật viên đặc biệt chú ý đến hướng ánh sáng và vị trí camera. Nếu camera quay trực tiếp về phía nguồn sáng mạnh, hình ảnh có thể bị tối chủ thể hoặc mất chi tiết. Vì vậy, sau khi cố định thiết bị, Panaco kiểm tra hình ảnh thực tế và điều chỉnh lại góc quay sao cho người và phương tiện đi qua vẫn được quan sát rõ.

Camera Dome cho khu vực lễ tân

Khu vực lễ tân có đặc thù khác với sân bóng. Đây là nơi nhân viên tiếp nhận khách, đặt sân, thanh toán và xử lý các yêu cầu phát sinh trong quá trình khách sử dụng sân.

Panaco sử dụng 2 camera dome trong nhà tại khu vực này để theo dõi quầy lễ tân và không gian xung quanh.

Camera dome có thiết kế gọn, phù hợp với không gian trong nhà và ít gây cảm giác vướng mắt. Vị trí lắp được tính toán để quan sát được khu vực giao dịch nhưng không đặt quá sát khiến góc nhìn bị hẹp.

Thiết kế hệ thống theo hướng hạn chế điểm mù

Một trong những bước quan trọng khi lắp camera cho sân bóng là xác định điểm mù sau khi dựng góc nhìn thực tế.

Đội kỹ thuật Panaco khảo sát toàn bộ sân, cổng, bãi xe và khu vực lễ tân trước khi chốt vị trí camera. Với các camera ngoài sân, chúng tôi ưu tiên những vị trí có góc quan sát giao nhau một phần để khi một khu vực bị che bởi cột, hàng rào hoặc vật thể khác vẫn còn camera ở hướng khác hỗ trợ.

Đặc biệt, các camera tại sân không chỉ được căn theo chiều ngang. Kỹ thuật viên còn điều chỉnh độ nghiêng để hình ảnh bao quát được phần diện tích cần theo dõi mà không dành quá nhiều khung hình cho bầu trời hoặc mặt đất.

Sau khi hoàn thiện, hệ thống được kiểm tra từng mắt camera trên màn hình để đảm bảo các khu vực chính đều nằm trong vùng quan sát.

Thi công hạ tầng phù hợp với môi trường sân bóng

Với hệ thống camera ngoài trời, Panaco xử lý phần dây dẫn ngay từ đầu để đảm bảo an toàn và hạn chế ảnh hưởng đến hoạt động của sân.

Dây điện và dây mạng được đi theo tuyến đã khảo sát, luồn trong ống bảo vệ chống nước tại những khu vực ngoài trời. Các đoạn dây chạy dọc tường hoặc khu vực xung quanh sân được cố định gọn, tránh để dây võng hoặc nằm trong khu vực người chơi có thể va chạm.

Tại các vị trí camera trên trụ đèn, dây được xử lý gọn theo thân trụ và bảo vệ các điểm kết nối. Phần hạ tầng được hoàn thiện trước khi lắp camera để giảm thời gian thi công tại khu vực sân.

Bên cạnh yếu tố thẩm mỹ, cách đi dây này còn giúp việc kiểm tra và bảo trì về sau thuận tiện hơn khi cần xử lý một camera hoặc một tuyến cáp riêng.

Bổ sung WiFi để phục vụ giám sát từ xa

Ngoài hệ thống camera và đầu ghi, Panaco bổ sung thiết bị WiFi để đảm bảo kết nối mạng ổn định cho nhu cầu quản lý từ xa.

Sau khi kết nối NVR với mạng Internet, hệ thống được cấu hình trên phần mềm quản lý để chủ sân có thể xem trực tiếp hình ảnh từ điện thoại.

Tài khoản quản lý được thiết lập riêng cho chủ sân. Khi cần, có thể tạo thêm tài khoản phụ cho nhân viên với quyền truy cập phù hợp, tránh việc phải sử dụng chung một tài khoản quản trị.

Panaco cũng kiểm tra khả năng truy cập từ mạng bên ngoài trước khi bàn giao để đảm bảo hệ thống không chỉ xem được tại sân mà còn có thể theo dõi khi chủ sân đi xa.

Quy trình lắp đặt camera tại sân bóng đá mini Lộc Phát Thủ Đức

Khảo sát hiện trạng

Kỹ sư Panaco đo đạc khu vực sân bóng, bãi xe, quầy lễ tân để xác định vị trí lắp tối ưu. Đặc biệt, chúng tôi tính toán góc quay để không bỏ sót điểm mù.

Kỹ sư Panaco đánh dấu vị trí cột đèn để gắn camera

Lập phương án & tư vấn

Panaco lên sơ đồ bố trí, trình bày cho chủ sân duyệt. Các loại camera được chọn lọc để vừa phù hợp môi trường ngoài trời vừa tiết kiệm chi phí.

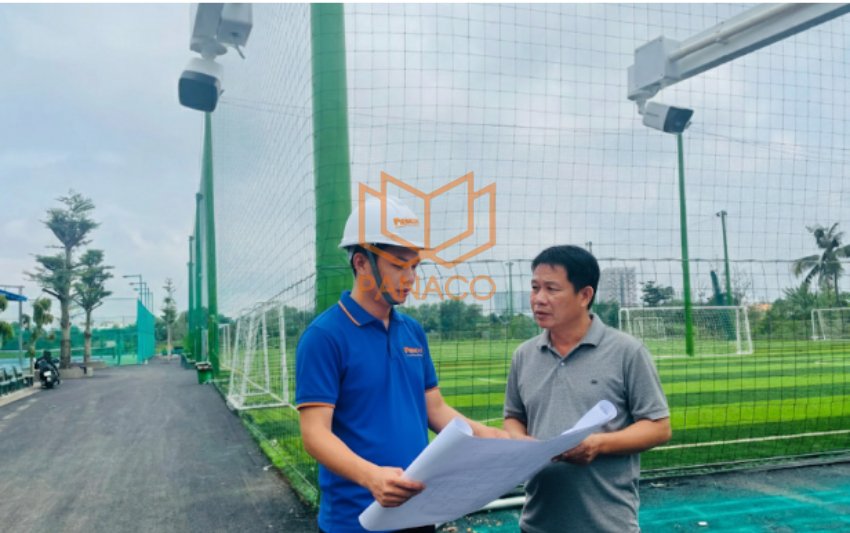

Panaco lên sơ đồ bố trí, trình bày cho chủ sân duyệt

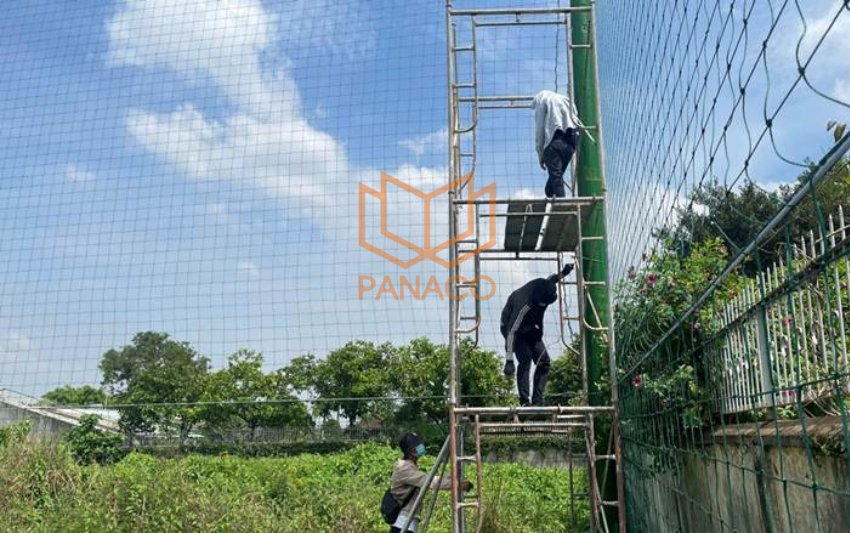

Thi công hạ tầng

Đội kỹ thuật đi dây điện và dây mạng, tất cả được luồn ống nhựa chống nước. Đồng thời lắp đặt tủ mạng tại phòng kỹ thuật.

Panaco đi dây gọn gàng dọc theo tường sân

Lắp đặt thiết bị

Camera được gắn cố định tại trụ đèn cao, cửa ra vào và khu vực trong nhà. Góc quay được chỉnh để bao quát toàn bộ sân.

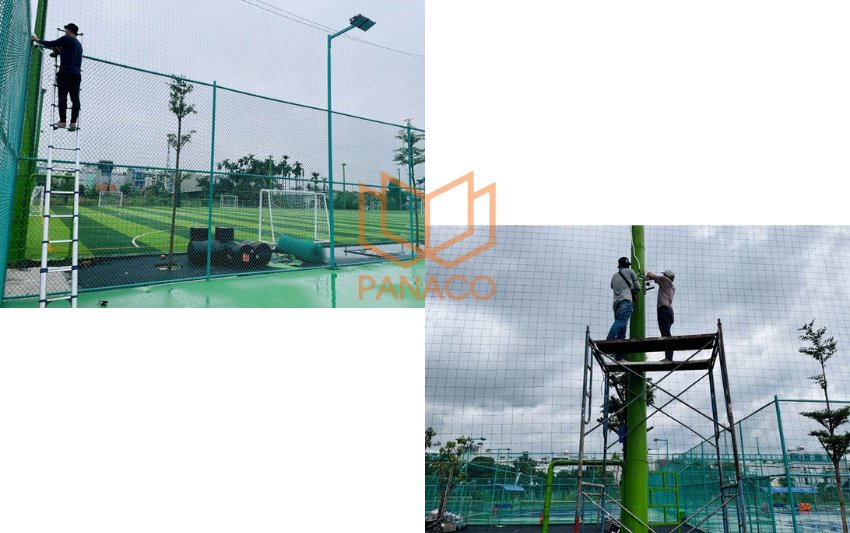

Camera được gắn cố định tại trụ đèn cao

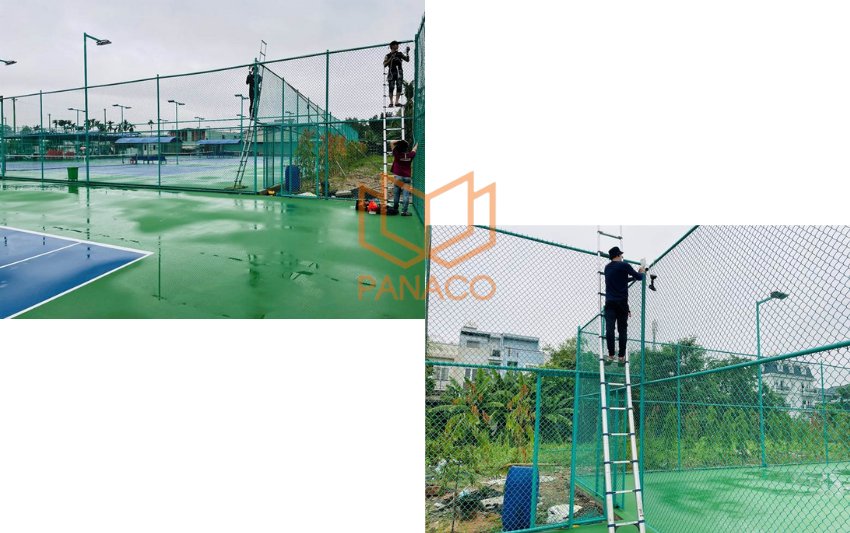

Camera được gắn cố định tại cửa ra vào

Cấu hình & phân quyền

Hệ thống được kết nối với đầu ghi và cấu hình trên phần mềm quản lý. Chủ sân có tài khoản riêng, nhân viên quản lý có quyền hạn phụ.

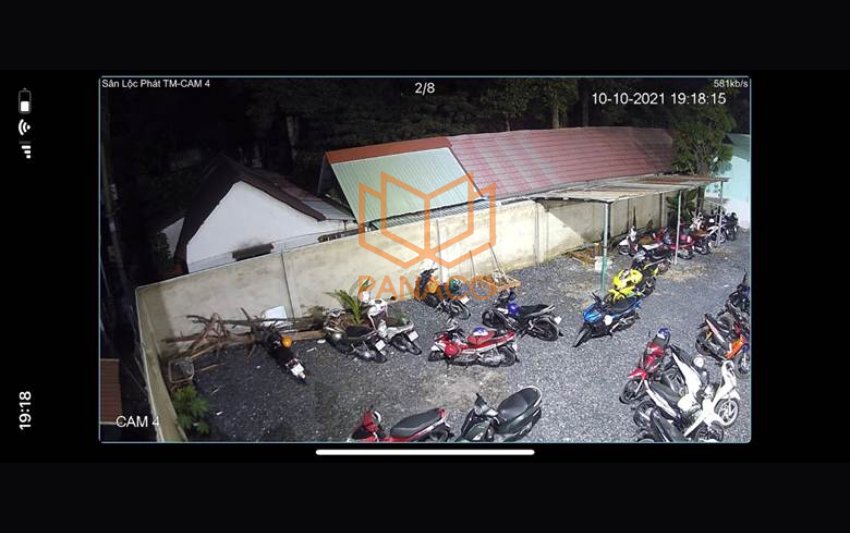

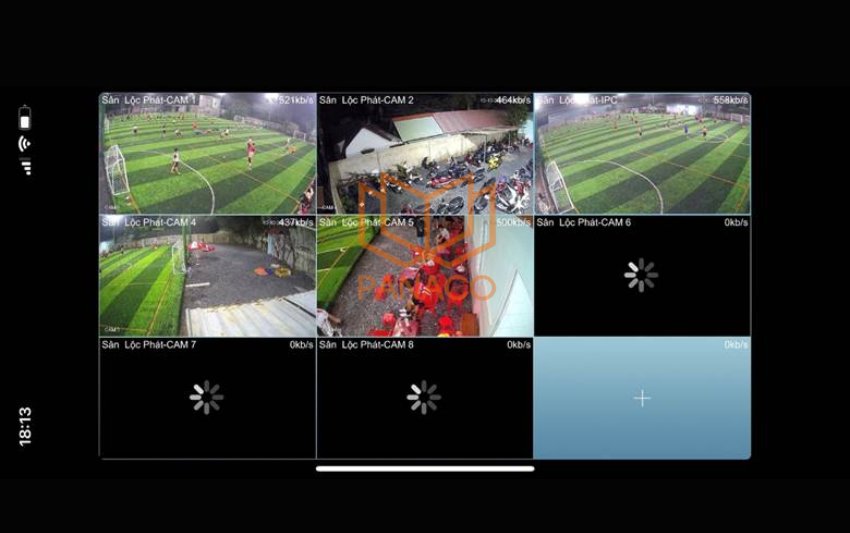

Màn hình điện thoại hiển thị hình ảnh trực tiếp từ 8 camera

Chạy thử, bàn giao & đào tạo

Hệ thống được chạy thử liên tục để kiểm tra hình ảnh, độ ổn định, lưu trữ. Sau đó, Panaco bàn giao và hướng dẫn chủ sân cách sử dụng, truy xuất dữ liệu.

Chi phí lắp camera cho sân bóng Lộc Phát

Chi phí một hệ thống camera cho sân bóng phụ thuộc vào số lượng camera, thương hiệu, độ phân giải, chiều dài dây và điều kiện thi công thực tế. Với cấu hình khoảng 10 camera IP, NVR 16 kênh, HDD 6TB, switch PoE, màn hình và hạ tầng đi dây, chi phí cho dự án này là 30 – 35 triệu đồng.

Mức trên chỉ dùng để tham khảo theo cấu hình tương đương. Khi triển khai thực tế, Panaco cần khảo sát vị trí lắp camera, khoảng cách kéo dây, độ cao thi công và hạ tầng có sẵn tại sân để xác định chính xác thiết bị cũng như chi phí.

Kết quả sau khi lắp đặt camera tại sân bóng mini Lộc Phát

Sau khi lắp đặt, hệ thống camera tại Sân Bóng Đá Lộc Phát hoạt động ổn định, mang lại nhiều lợi ích:

Toàn bộ sân bóng, bãi xe, lối ra vào được giám sát 24/7

Bãi giữ xe an toàn, mọi hoạt động ra vào đều được ghi hình rõ ràng

Chủ sân theo dõi dễ dàng từ xa, ngay cả khi đi công tác

Đặc biệt, hình ảnh lắp đặt thực tế cho thấy Panaco làm việc chuyên nghiệp, từ đi dây gọn gàng đến bố trí thiết bị khoa học, khiến khách hàng khác hoàn toàn yên tâm khi tham khảo dự án.

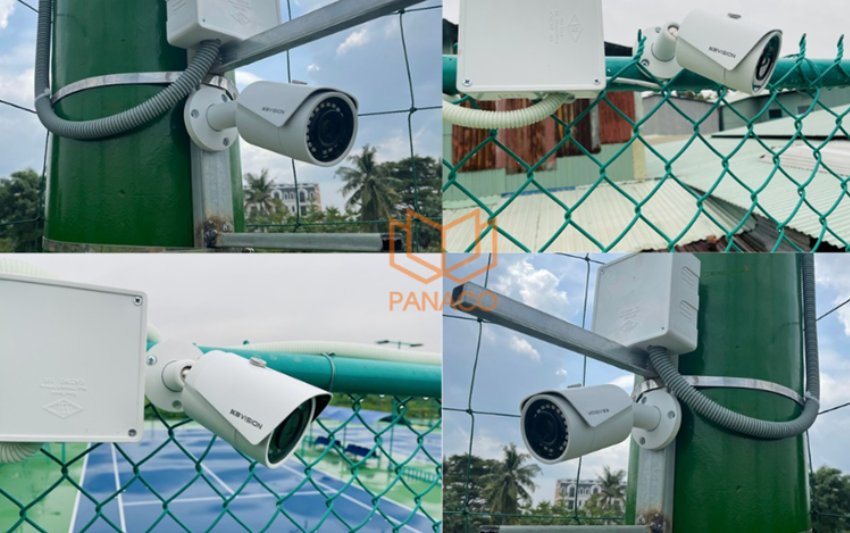

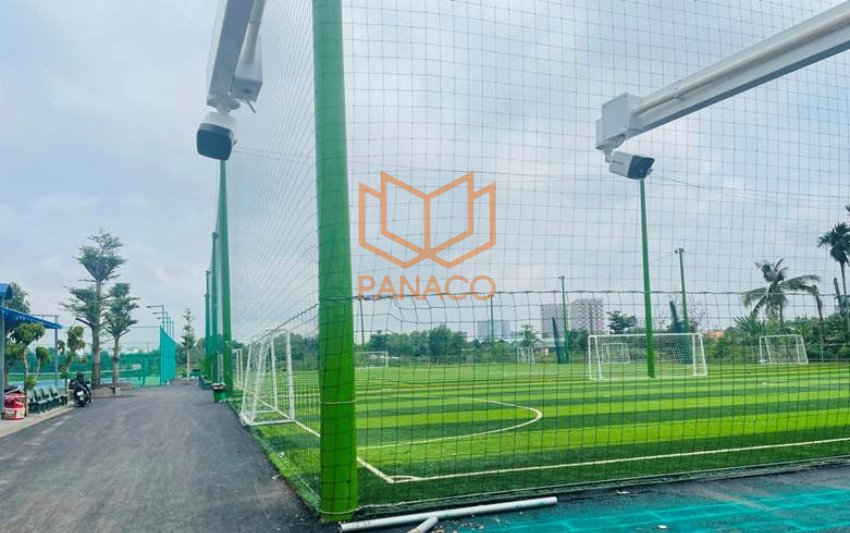

Hình ảnh camera giám sát sau khi được nhân viên Panaco lắp đặt

Hệ thống camera tại Sân Bóng Đá Lộc Phát hoạt động ổn định

Dự án lắp đặt camera cho Sân Bóng Đá Lộc Phát là một trải nghiệm quý báu, khẳng định Panaco là đối tác đáng tin cậy trong việc cung cấp các giải pháp an ninh thể thao ngoài trời. Chúng tôi không chỉ cung cấp camera, mà còn mang đến sự chỉnh chu, kinh nghiệm thực chiến và sự an tâm tuyệt đối cho hoạt động kinh doanh của bạn. Nếu khu liên hợp thể thao hay sân bãi của bạn đang tìm kiếm một giải pháp giám sát chuyên nghiệp, hãy để Panaco chia sẻ kinh nghiệm và giúp bạn xây dựng một hệ thống an ninh hoàn hảo.
