Lắp đặt camera an ninh và giải pháp giám sát thông minh tại Empire City

Trong lĩnh vực xây dựng và quản lý bất động sản cao cấp, vấn đề an ninh luôn được đặt lên hàng đầu. Với những dự án quy mô lớn như Empire City – Khu đô thị cao cấp tại Thủ Thiêm, TP.HCM, việc quản lý chất lượng, tiến độ và an toàn lao động cực kỳ nghiêm ngặt. Đối với các công trình quy mô lớn, việc giám sát trực quan 24/7 là yếu tố then chốt để đảm bảo dự án hoàn thành đúng hạn và tuân thủ các quy định xây dựng.

Panaco hân hạnh trở thành đơn vị được lựa chọn để triển khai hệ thống camera giám sát cho Empire City. Bằng kinh nghiệm thực chiến từ hàng trăm dự án, chúng tôi mang đến giải pháp tối ưu, quy trình thi công chuyên nghiệp và kết quả hoàn thiện đúng chuẩn quốc tế.

Lắp đặt camera an ninh và giải pháp giám sát thông minh tại Empire City

Giới thiệu về dự án Empire City (Khu đô thị Thủ Thiêm)

Empire City là dự án liên doanh danh tiếng với quy mô lớn, bao gồm các tòa tháp biểu tượng như The Residences, Linden Residences, Tilia Residences, Cove Residences và tháp quan sát cao nhất Việt Nam (Empire 88 Tower). Đây là một trong những dự án bất động sản trọng điểm tại khu đô thị mới Thủ Thiêm, TP.HCM. Với quy mô hàng chục tòa tháp cao tầng, khu thương mại – dịch vụ hiện đại, căn hộ cao cấp và khu tiện ích chuẩn quốc tế, Empire City được định vị trở thành biểu tượng sống mới tại trung tâm Sài Gòn.

Tổng quan nhanh dự án lắp đặt camera tại Empire City

Thời gian thi công

Dự án được Panaco triển khai trong khoảng 1 tuần, thời gian thi công được sắp xếp theo tiến độ thực tế của công trường để hạn chế ảnh hưởng đến các hạng mục đang xây dựng. Do mặt bằng công trường liên tục có sự thay đổi, việc lắp đặt không thực hiện theo cách cố định như một nhà xưởng đã hoàn thiện. Panaco ưu tiên triển khai trước những vị trí cần giám sát ngay như cổng công trường, khu vực tập kết vật tư, các điểm cao có góc nhìn rộng và những khu vực đang thi công.

Trong quá trình thực hiện, vị trí camera và tuyến dây được kiểm tra lại theo tình trạng mặt bằng. Với các vị trí trên cao hoặc liên quan đến cẩu tháp, việc lắp đặt được phối hợp với bộ phận phụ trách an toàn của công trường.

Diện tích giám sát

Empire City là công trường xây dựng quy mô lớn tại khu đô thị Thủ Thiêm, gồm nhiều khối công trình cao tầng và các khu vực thi công, tập kết vật tư, đường nội bộ và cổng ra vào. Để thuận tiện cho việc triển khai hệ thống, Panaco tính phạm vi giám sát theo từng khu vực thay vì chỉ dựa vào diện tích tổng thể của dự án. Diện tích mặt bằng cần giám sát trong hạng mục này có thể tạm tính khoảng 10.000–15.000 m², tập trung vào các khu vực thi công, kho bãi, cổng và các vị trí cần theo dõi tiến độ.

Sơ đồ hệ thống

Sơ đồ thể hiện các vị trí camera tại công trường, tuyến truyền dẫn từ các điểm camera về hệ thống quản lý trung tâm và phương án kết nối Wireless Bridge đối với những vị trí khó triển khai cáp. Với công trường có nhiều khu vực xa nhau, việc thể hiện sơ đồ kết nối giúp người xem dễ hình dung cách tín hiệu camera được đưa về phòng điều khiển thay vì chỉ nhìn vào vị trí lắp camera.

Khoảng cách kéo dây

Hệ thống được triển khai kết hợp giữa cáp mạng và truyền dẫn không dây Wireless Bridge. Ở những vị trí có thể đi dây, cáp mạng được triển khai theo tuyến kỹ thuật và được bảo vệ bằng ống kim loại, ống ruột gà hoặc máng cáp tạm thời. Với các điểm camera ở xa, vị trí cao hoặc thường xuyên thay đổi theo tiến độ công trường, Panaco sử dụng Wireless Bridge để giảm phụ thuộc vào tuyến cáp cố định.

Tổng chiều dài cáp có thể tạm tính khoảng 1.000–1.500 m cho phạm vi triển khai tham khảo của hạng mục này. Con số thực tế phụ thuộc vào vị trí đặt camera, phòng điều khiển, tủ mạng và tuyến đi dây tại thời điểm thi công.

Việc kết hợp hai phương án truyền dẫn giúp hệ thống linh hoạt hơn. Không phải vị trí nào cũng cần kéo một tuyến cáp dài về phòng điều khiển; những điểm phù hợp với truyền dẫn không dây có thể kết nối qua Wireless Bridge và điều chỉnh khi mặt bằng công trường thay đổi.

Loại thiết bị sử dụng

Theo phương án trong dự án, hệ thống sử dụng camera PTZ, camera thân ngoài trời, thiết bị truyền dẫn Wireless Bridge và hệ thống NVR tập trung tại phòng điều khiển.

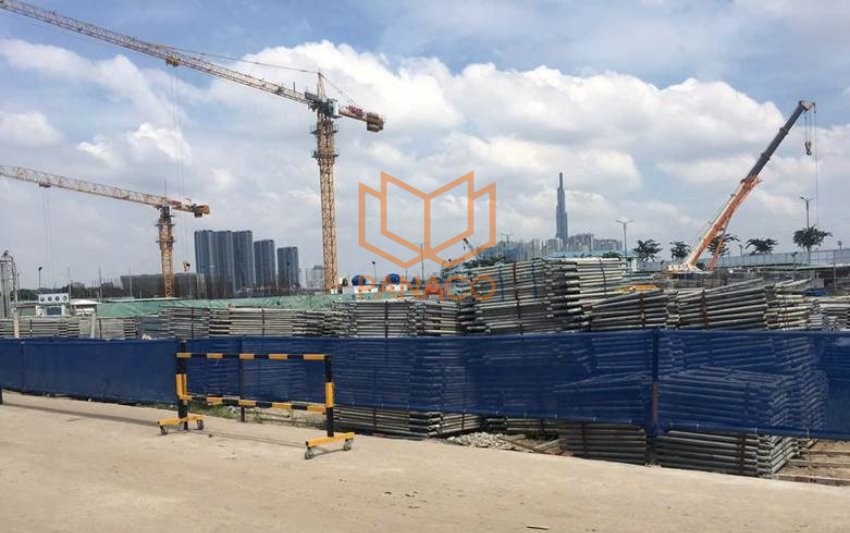

Vấn đề gặp phải tại công trường Empire City

Trong quá trình triển khai phương án, Panaco xác định vấn đề chính không nằm ở việc “có camera hay không”, mà là làm thế nào để theo dõi được một công trường rộng, nhiều khu vực hoạt động đồng thời và liên tục thay đổi theo tiến độ thi công.

 Vấn đề gặp phải tại công trường Empire City

Khu vực thi công – khó theo dõi tiến độ từ một vị trí

Công trường có nhiều hạng mục được triển khai đồng thời, từ các khối công trình cao tầng đến khu vực thi công và đường di chuyển nội bộ. Nếu chỉ kiểm tra trực tiếp tại từng vị trí, Ban quản lý sẽ mất nhiều thời gian và khó nắm được tình hình tổng thể trong cùng một thời điểm.

Đặc biệt, một số vị trí thi công ở xa hoặc trên cao khiến việc quan sát bằng mắt thường từ phòng quản lý gần như không khả thi. Vì vậy, công trường cần các góc camera có khả năng quan sát tổng thể từ xa và phóng to vào từng khu vực khi cần kiểm tra. Đây là lý do Panaco đưa camera PTZ vào những vị trí có tầm nhìn rộng.

Khu vực trên cao và vị trí thi công nguy hiểm

Các hạng mục xây dựng có nhiều vị trí làm việc trên cao, khu vực cẩu tháp và những điểm có điều kiện thi công phức tạp. Vấn đề ở đây không chỉ là quan sát hình ảnh mà còn phải có khả năng kiểm tra lại tình trạng tại một khu vực khi phát sinh sự việc. Camera giúp Ban quản lý có thêm dữ liệu trực quan để theo dõi các khu vực cần kiểm soát, thay vì chỉ phụ thuộc vào việc kiểm tra trực tiếp..

Khu vực tập kết vật tư – khó kiểm soát liên tục

Vật tư xây dựng như ván khuôn, thép, xi măng cùng nhiều thiết bị phục vụ thi công được tập kết tại các khu vực khác nhau. Đây là những vị trí không phải lúc nào cũng có nhân sự trực tiếp theo dõi. Khi vật tư được nhập, di chuyển hoặc xuất khỏi khu vực tập kết, việc có hình ảnh ghi nhận lại sẽ giúp Ban quản lý dễ kiểm tra lịch sử khi cần đối chiếu. Do đó, camera được bố trí hướng vào khu vực kho bãi, điểm tập kết vật tư và các vị trí có hoạt động xuất nhập, thay vì chỉ tập trung vào các khối nhà đang xây dựng.

Cổng công trường – lượng phương tiện ra vào lớn

Cổng là một trong những điểm cần kiểm soát vì tập trung xe tải chở vật tư, máy móc và người ra vào công trường. Nếu chỉ dùng camera góc rộng để quan sát tổng thể, hình ảnh phương tiện ở khoảng cách xa có thể không đủ thuận tiện khi cần kiểm tra lại. Vì vậy, phương án của Panaco đưa camera nhận dạng biển số vào khu vực cổng để hỗ trợ kiểm soát phương tiện.

Mặt bằng thay đổi liên tục – khó triển khai hệ thống cố định

Đây là điểm khác biệt lớn nhất so với các công trình đã hoàn thiện. Trong quá trình xây dựng, đường đi, vị trí tập kết vật tư, khu vực thi công và các điểm đặt thiết bị có thể thay đổi theo từng giai đoạn. Nếu toàn bộ hệ thống phụ thuộc vào cáp mạng kéo cố định, việc di chuyển camera sau này sẽ mất thêm thời gian và chi phí.

Camera và hạ tầng phải chịu được môi trường công trường

Bụi, nắng, mưa, rung lắc và điều kiện thi công liên tục có thể ảnh hưởng đến thiết bị cũng như hệ thống dây dẫn nếu không được bảo vệ đúng cách. Vì vậy, camera ngoài trời phải có khả năng chống bụi, chống nước; trong khi cáp mạng và nguồn điện cần được đi trong ống bảo vệ hoặc máng cáp phù hợp để hạn chế tác động trong quá trình công trường vận hành.

Giải pháp công nghệ cao Panaco cung cấp cho Empire City

Sau khi khảo sát vị trí chiến lược để đặt camera bao quát toàn bộ công trường (bao gồm cả các góc nhìn từ trên cao, nhìn xuống và nhìn ngang), Panaco đã thiết kế một giải pháp chuyên biệt:

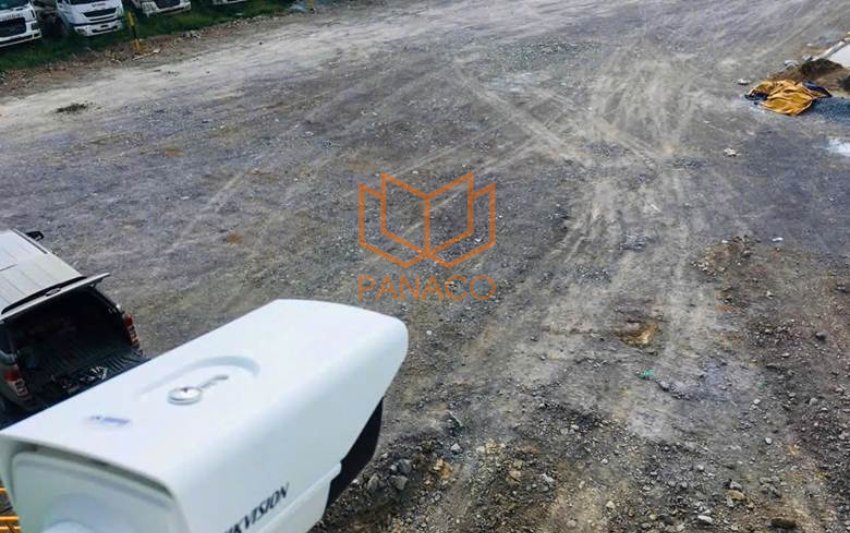

Bố trí camera PTZ tại các vị trí có tầm nhìn rộng

Đối với những khu vực cần quan sát toàn cảnh công trường, Panaco sử dụng camera PTZ và ưu tiên các vị trí cao như khu vực cẩu tháp hoặc các điểm có góc nhìn rộng. Camera PTZ có khả năng xoay ngang, dọc và zoom quang học từ 30x trở lên, cho phép người quản lý vừa theo dõi tổng thể, vừa phóng to một khu vực cụ thể khi cần kiểm tra tiến độ hoặc hoạt động tại công trường. Cách bố trí này phù hợp với đặc thù Empire City vì không thể lắp camera cố định ở mọi vị trí để bao quát toàn bộ mặt bằng. Thay vào đó, một số điểm cao được tận dụng để tạo góc nhìn rộng và linh hoạt hơn.

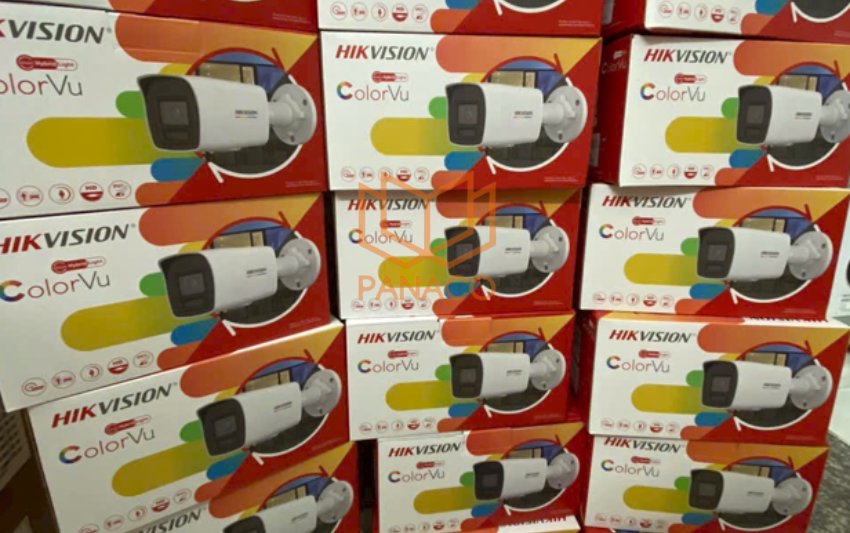

Camera thân IP67 cho cổng và khu vực tập kết vật tư

Camera thân IP67 cho cổng và khu vực tập kết vật tư

Tại các vị trí cần quan sát cố định như cổng công trường, khu vực kho bãi và tập kết vật tư, Panaco sử dụng camera thân ngoài trời có chuẩn bảo vệ IP67 và hồng ngoại. Camera được điều chỉnh hướng nhìn theo từng khu vực thay vì lắp đồng loạt cùng một chiều. Tại cổng, trọng tâm là luồng phương tiện và người ra vào; tại kho bãi, camera tập trung vào khu vực tập kết và di chuyển vật tư. Riêng cổng công trường, phương án có sử dụng camera LPR để hỗ trợ nhận dạng biển số phương tiện, phục vụ việc kiểm tra xe tải chở vật tư và máy móc ra vào.

Kết hợp cáp mạng và Wireless Bridge

Đối với các vị trí thuận tiện triển khai hạ tầng, Panaco đi cáp mạng theo tuyến kỹ thuật và bảo vệ bằng ống kim loại, ống ruột gà hoặc máng cáp. Với các điểm ở xa hoặc khó kéo cáp, hệ thống Wireless Bridge được sử dụng để truyền tín hiệu camera về khu vực quản lý trung tâm. Đây là phương án phù hợp với công trường vì vị trí camera có thể cần thay đổi khi tiến độ xây dựng chuyển sang giai đoạn khác.

Việc kết hợp hai phương thức truyền dẫn cũng giúp giảm số lượng tuyến cáp phải kéo trên mặt bằng và thuận tiện hơn khi điều chỉnh hệ thống về sau. Source của dự án cũng ghi nhận Wireless Bridge được sử dụng nhằm giảm lượng cáp mạng và tăng tính linh hoạt khi di chuyển camera.

Tập trung hình ảnh về phòng điều khiển

Toàn bộ tín hiệu camera được đưa về khu vực quản lý tập trung thông qua hệ thống mạng và NVR. Tại đây, màn hình giám sát được sử dụng để theo dõi nhiều góc quay cùng lúc. Panaco cấu hình phần mềm quản lý để người được phân quyền có thể xem camera trên điện thoại, máy tính bảng hoặc máy tính, đồng thời xem lại dữ liệu khi cần kiểm tra một sự việc hoặc đối chiếu tiến độ thi công.

Bảo vệ hệ thống nguồn và đường truyền

Do đặc thù công trường có bụi, nắng, mưa và nhiều hoạt động thi công, phần hạ tầng được xử lý ngay từ lúc lắp đặt. Cáp được bảo vệ thay vì để đi nổi tùy tiện; nguồn camera được bố trí trong hộp/tủ bảo vệ phù hợp với điều kiện ngoài trời. Tại các vị trí lắp camera trên cao, Panaco phối hợp với bộ phận phụ trách an toàn của công trường để thực hiện lắp đặt theo điều kiện thực tế, đồng thời thiết kế giá đỡ có khả năng tháo lắp khi cần di chuyển camera.

Kiểm tra hệ thống trước khi bàn giao

Kiểm tra hệ thống trước khi bàn giao

Sau khi hoàn thành, Panaco kiểm tra lần lượt hình ảnh từng camera, góc quan sát, khả năng truyền tín hiệu và độ ổn định của hệ thống. Đối với Wireless Bridge, kỹ thuật viên kiểm tra tình trạng truyền hình ảnh giữa các điểm camera và trung tâm, đặc biệt tại những vị trí có khoảng cách xa hoặc có vật cản. Sau đó, hệ thống được bàn giao cùng hướng dẫn sử dụng các chức năng như xem trực tiếp, zoom camera PTZ, xem lại và trích xuất dữ liệu.

Quy trình lắp đặt chuyên nghiệp chỉn chu tại công trường Empire City

Việc thi công trong môi trường công trường đòi hỏi sự linh hoạt, an toàn và chuyên môn cao. Quy trình của Panaco luôn được ưu tiên về An toàn lao động và Tốc độ triển khai.

Bước 1: Khảo sát an toàn, phân tích kỹ thuật và thiết kế giải pháp

Đánh giá rủi ro (HIRA): Đội ngũ Panaco đánh giá rủi ro an toàn trước khi thi công. Mọi nhân sự đều được trang bị bảo hộ lao động đầy đủ.

Mọi nhân sự đều được trang bị bảo hộ lao động đầy đủ

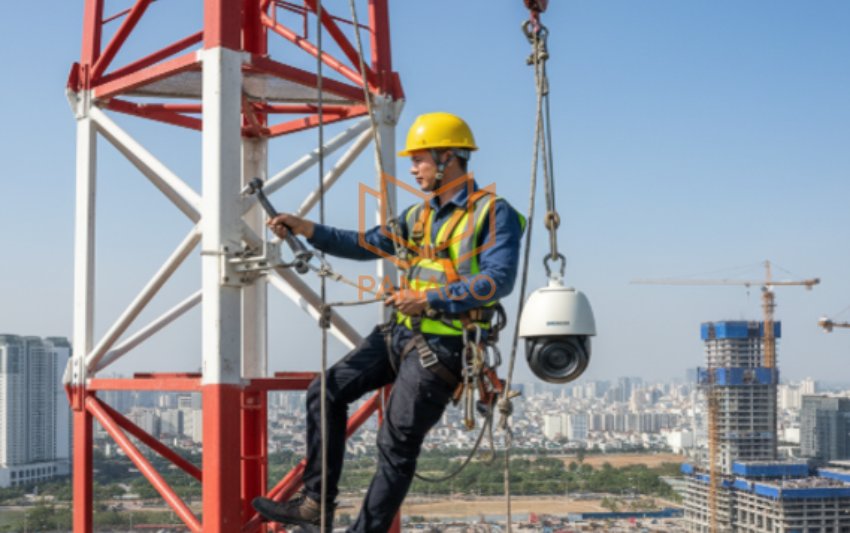

Xác định điểm neo: Lựa chọn các điểm cao nhất và kiên cố nhất (đầu cẩu tháp, cabin bảo vệ, cột điện tạm) để lắp đặt camera PTZ, tối ưu góc nhìn toàn cảnh.

Lựa chọn các điểm cao nhất và kiên cố nhất để tối ưu góc nhìn

Thiết kế vị trí lắp đặt linh hoạt: Thiết kế hệ thống giá đỡ (Bracket) chuyên dụng để lắp camera lên cẩu tháp hoặc các vị trí cao, đảm bảo dễ dàng tháo lắp và di chuyển khi tiến độ công trình thay đổi.

Lên phương án cấp nguồn: Sử dụng bộ ổn áp và chống sét chuyên dụng để bảo vệ thiết bị trong điều kiện môi trường công trường.

Bước 2: Triển khai cáp mạng và nguồn điện tạm thời

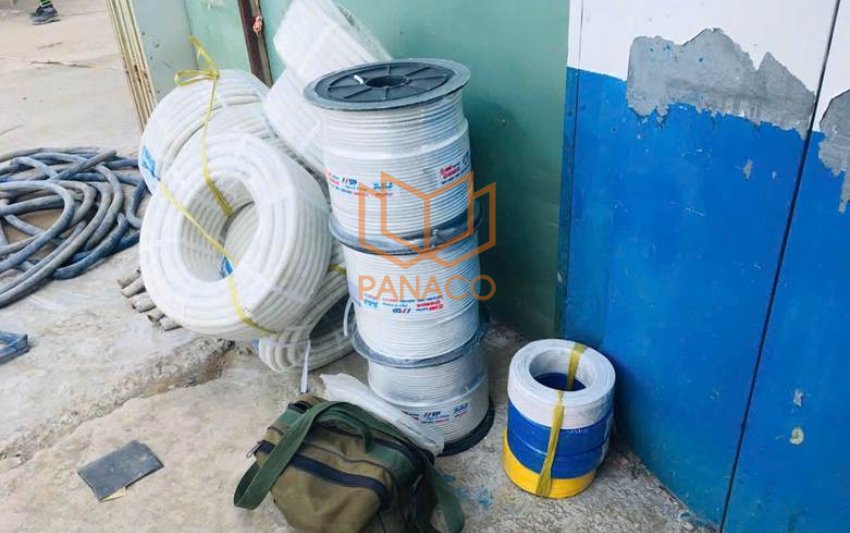

Đi dây an toàn: Toàn bộ dây cáp điện và cáp mạng đều được bảo vệ trong ống kim loại, ống ruột gà hoặc đi trên máng cáp tạm thời. Không bao giờ để dây trần vắt ngang đường đi, tuân thủ nghiêm ngặt quy tắc 5S và an toàn PCCC công trường.

Toàn bộ dây cáp điện và cáp mạng đều được bảo vệ trong ống kim loại, ống ruột gà

Phân bổ nguồn tạm: Lắp đặt các tủ điện/hộp bảo vệ chống nước cho nguồn điện camera, đảm bảo điện áp ổn định và cách ly với hệ thống điện chính của công trường.

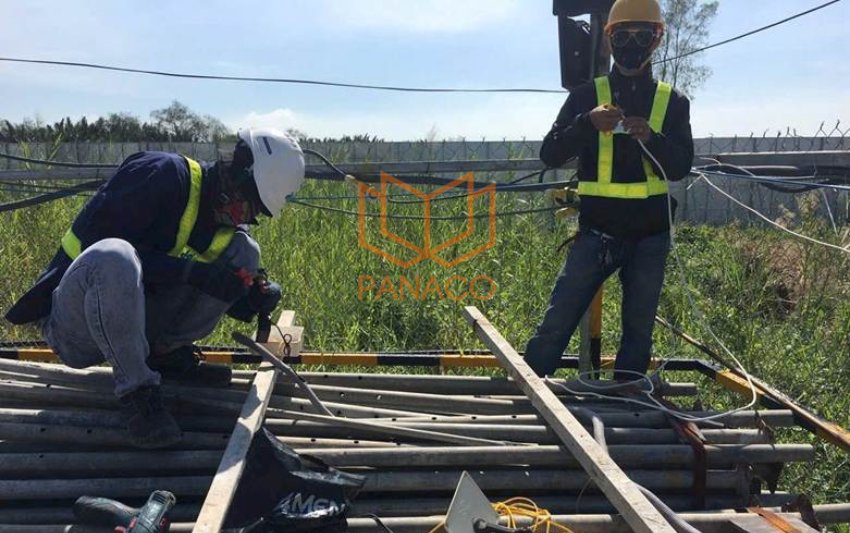

Triển khai cáp mạng và nguồn điện tạm thời

Bước 3: Triển khai lắp đặt và cấu hình hệ thống thời gian thực

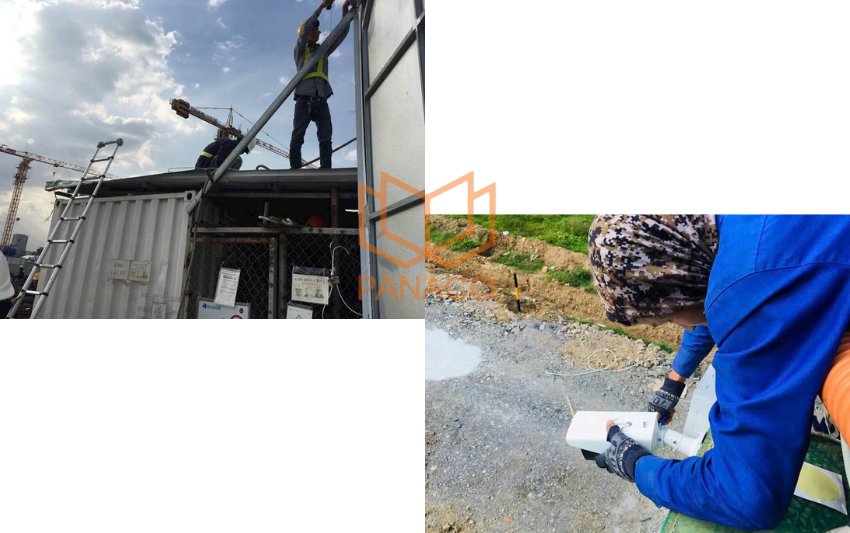

Lắp đặt camera: Camera được lắp đặt tại vị trí đã thiết kế. Với camera PTZ trên tháp cẩu, đội ngũ Panaco phối hợp với bộ phận an toàn công trường để đảm bảo quy trình lắp đặt an toàn tuyệt đối.

Camera được lắp đặt tại vị trí đã thiết kế

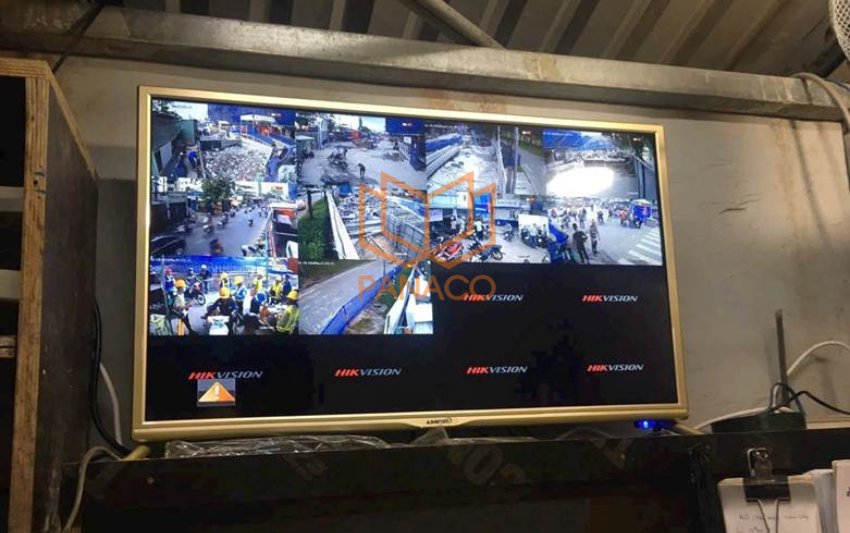

Cấu hình phần mềm VMS: Thiết lập phần mềm quản lý video (VMS) để tạo ra giao diện trực quan, cho phép ban quản lý có thể truy cập bằng điện thoại, máy tính bảng hoặc máy tính, xem đồng thời nhiều góc quay.

Triển khai Wireless Bridge: Cài đặt các thiết bị phát/thu sóng không dây công suất lớn tại các Block xa để truyền tín hiệu về NVR trung tâm. Việc này giúp tiết kiệm hàng nghìn mét cáp mạng và cho phép di chuyển vị trí camera linh hoạt theo từng giai đoạn thi công.

Cấu hình Mạng: Thiết lập băng thông ưu tiên cho luồng dữ liệu camera, đảm bảo hình ảnh HD luôn được truyền tải liên tục không gián đoạn.

Bảng điều khiển giám sát tại phòng Ban Quản Lý Công trường

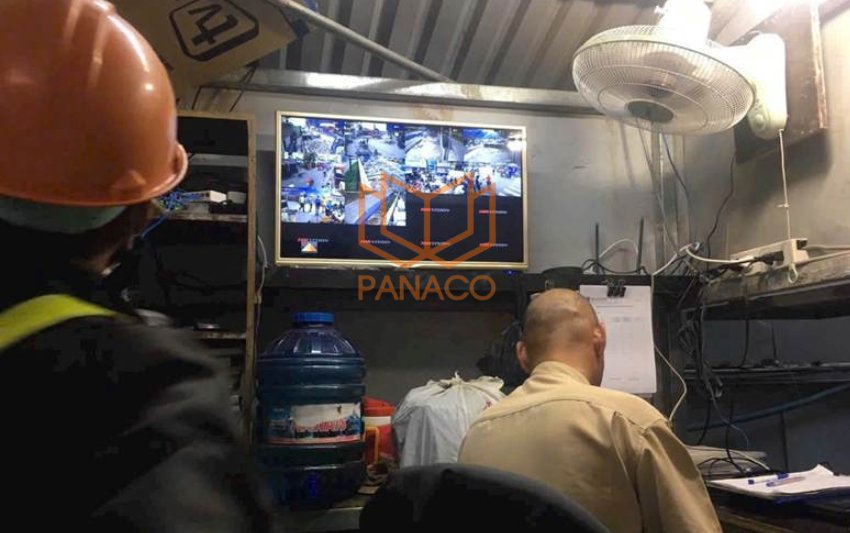

Bước 4: Vận hành thử, bàn giao và bảo trì linh hoạt

Vận hành thử nghiệm: Kiểm tra độ ổn định của hệ thống truyền dẫn không dây, đảm bảo video không bị giật, lag ngay cả khi có nhiều vật cản.

Đào tạo sử dụng: Hướng dẫn đội ngũ quản lý dự án cách sử dụng tính năng zoom, lưu trữ video và trích xuất dữ liệu phục vụ báo cáo tiến độ.

Hướng dẫn đội ngũ quản lý dự án cách sử dụng

Bảo trì linh hoạt: Panaco cam kết bảo trì định kỳ và hỗ trợ kỹ thuật nhanh chóng, đặc biệt là việc điều chỉnh góc camera theo sự thay đổi của tiến độ xây dựng.

Thời gian thi công và kết quả đạt được

Dự án lắp đặt camera giám sát công trình Empire City được triển khai theo nhiều giai đoạn, phù hợp với tiến độ xây dựng, đảm bảo hệ thống luôn hoạt động hiệu quả từ giai đoạn móng đến hoàn thiện.

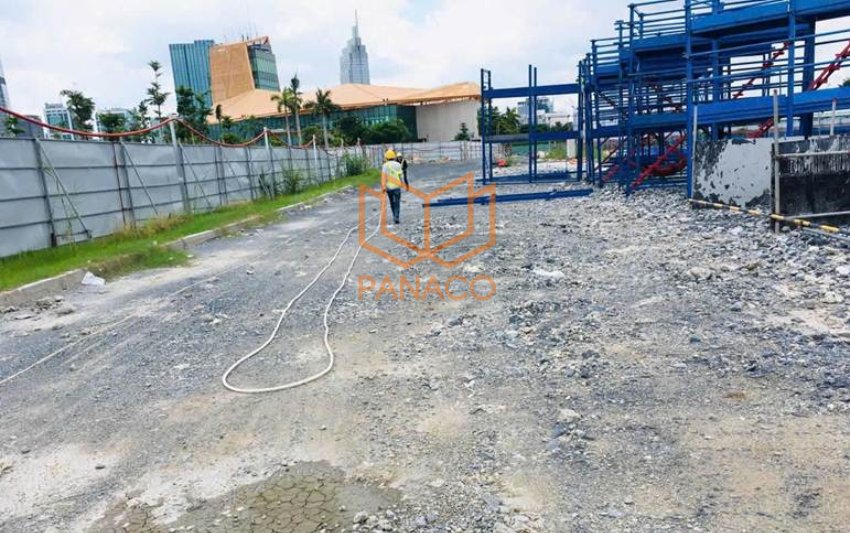

Thời gian thi công dự án Empire City

Chi tiết các hạng mục điển hình đã hoàn thành:

Dự án giám sát công trường Empire City đã được Panaco triển khai trong thời gian ngắn, đáp ứng yêu cầu khắt khe về tiến độ và chất lượng.

• Hạng mục chính: Lắp đặt 18 Camera PTZ và Camera Thân tại các khu vực kho bãi, cẩu tháp, và cổng chính.
• Hiệu suất: Hệ thống hoạt động liên tục với độ ổn định 99.9% trong suốt quá trình xây dựng, giúp Ban Quản lý:
• Giảm thất thoát tài sản: Mức độ mất cắp vật tư xây dựng giảm đáng kể nhờ việc giám sát 24/7.
• Tăng tính kỷ luật: Công nhân tuân thủ quy tắc an toàn và giờ giấc làm việc nghiêm ngặt hơn.
• Báo cáo trực quan: Video Time-Lapse là công cụ báo cáo mạnh mẽ, giúp thể hiện sự chuyên nghiệp của Chủ đầu tư với các cổ đông.

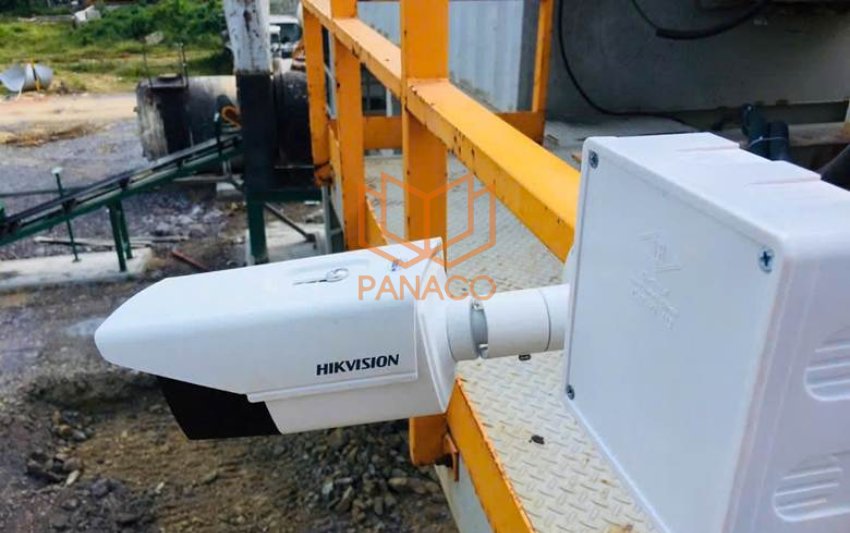

Hoạt động liên tục với độ ổn định 99.9%

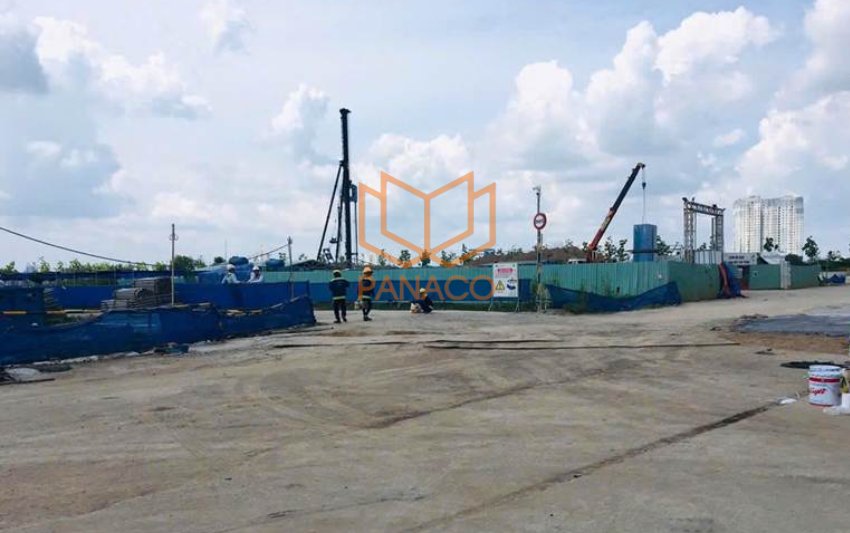

Hình ảnh rõ nét của một công nhân đang làm việc

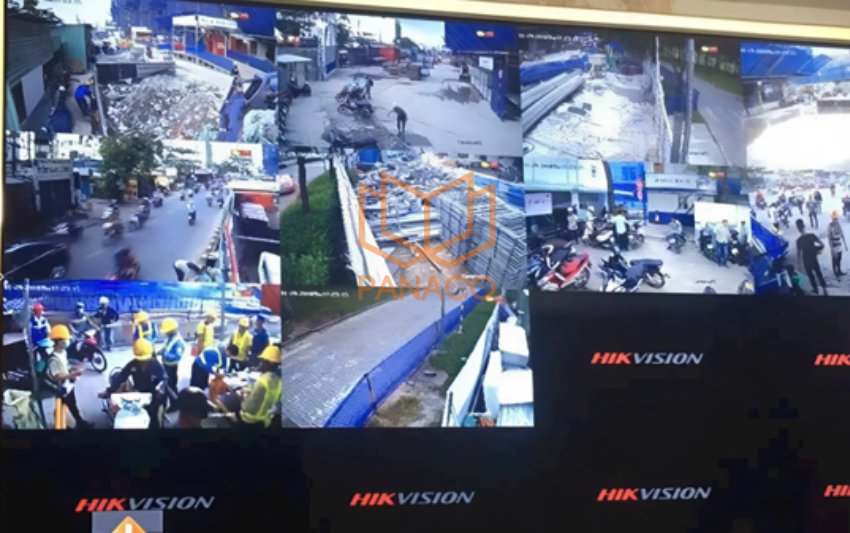

Màn hình giám sát hiển thị nhiều góc quay

Chi phí lắp đặt camera tại Empire City tham khảo

Với phương án gồm 18 camera, hệ thống NVR, HDD, switch PoE, Wireless Bridge, màn hình giám sát, hạ tầng cáp và nhân công lắp đặt, chi phí tham khảo có thể chia như sau:

Lưu ý: Mức giá trên nhằm giúp khách hàng hình dung ngân sách cho một hệ thống camera công trường có quy mô tương tự. Chi phí thực tế sẽ phụ thuộc vào model camera, số lượng PTZ/LPR, khoảng cách truyền dẫn, số tuyến cáp, vị trí lắp đặt và điều kiện thi công tại từng giai đoạn. Với công trình xây dựng, Panaco cần khảo sát trực tiếp trước khi chốt cấu hình và báo giá vì chỉ cần thay đổi vị trí phòng điều khiển hoặc điểm đặt camera cũng có thể làm thay đổi đáng kể phần hạ tầng và nhân công.

Dự án lắp đặt camera giám sát công trình tại Empire City là một dấu ấn quan trọng, khẳng định Panaco không chỉ chuyên nghiệp trong lĩnh vực an ninh cố định mà còn là chuyên gia trong các giải pháp giám sát công trình phức tạp. Chúng tôi mang đến sự chỉnh chu, chuyên nghiệp và hiệu quả trong từng thiết bị và quy trình. Nếu quý công ty đang triển khai các dự án xây dựng quy mô lớn và cần một giải pháp giám sát công trình chuyên nghiệp, hãy để Panaco đồng hành cùng sự thành công của bạn.
