Lắp camera cho phòng Gym Gymmate Tân Bình

Phòng gym là mô hình kinh doanh có đặc thù rất riêng: diện tích rộng, nhiều khu vực chức năng, lượng khách ra vào liên tục và hệ thống máy móc được bố trí dày đặc. Vì vậy, việc lắp camera không đơn giản là “gắn camera lên tường”, mà cần tính toán vị trí quan sát, đường dây, hệ thống mạng, lưu trữ và khả năng quản lý tập trung ngay từ đầu.

Trong dự án lắp camera cho phòng Gym Gymmate Tân Bình, Panaco triển khai đồng bộ hệ thống camera giám sát kết hợp WiFi và hạ tầng mạng cho không gian phòng tập rộng 2 tầng. Hệ thống được thiết kế theo hướng vừa đảm bảo quan sát toàn bộ các khu vực quan trọng, vừa hạn chế điểm mù, đảm bảo tín hiệu ổn định và thuận tiện cho việc quản lý về sau.

Tổng quan dự án phòng Gym Gymmate Tân Bình

Dự án lắp đặt hệ thống camera và hạ tầng mạng cho phòng Gym Gymmate tại Tân Bình, TP.HCM. Công trình có mặt bằng rộng, gồm 2 tầng với nhiều khu vực tập luyện và số lượng máy móc lớn.

• Tên dự án: Lắp camera phòng Gym Gymmate Tân Bình
• Địa điểm: Tân Bình, TP.HCM
• Đơn vị thi công: Panaco
• Thời gian thi công: Khoảng 1 tuần
• Quy mô: 2 tầng, diện tích rộng, nhiều khu vực tập luyện
• Hệ thống camera: 18 camera Hikvision
• Đầu ghi: Hikvision 32 kênh
• Lưu trữ: 2 ổ cứng Hikvision 6TB
• Hệ thống WiFi: 7 Access Point Ruijie
• Hệ thống mạng: Switch PoE Hikvision kết hợp switch Gigabit TP-Link
• Hạng mục triển khai: Camera giám sát, hệ thống mạng, WiFi và tủ rack
• Tổng chi phí tham khảo: 72.569.520 đồng

Thời gian thi công

Với một phòng gym đang hoạt động, việc thi công cần được tổ chức khá kỹ để hạn chế ảnh hưởng đến khách hàng cũng như hoạt động kinh doanh.

Panaco triển khai dự án trong khoảng 1 tuần, bao gồm các công việc chính:

• Khảo sát mặt bằng và xác định vị trí camera.
• Xác định vị trí tủ mạng, đầu ghi và các thiết bị mạng.
• Lên phương án tuyến dây cho từng khu vực.
• Kéo dây mạng đến các điểm camera và WiFi.
• Lắp đặt camera Hikvision.
• Lắp đặt hệ thống WiFi và switch PoE.
• Đấu nối đầu ghi, ổ cứng và hệ thống mạng.
• Cấu hình camera, đầu ghi và thiết bị mạng.
• Kiểm tra hình ảnh từng camera.
• Kiểm tra khả năng truy cập và giám sát từ xa.
• Cân chỉnh góc nhìn, hạn chế điểm mù.
• Bàn giao và hướng dẫn quản lý sử dụng hệ thống.

Với những mặt bằng rộng như phòng gym, phần thời gian không chỉ nằm ở việc gắn camera mà còn nằm ở khâu đi dây, xử lý tuyến cáp và căn chỉnh góc quan sát sao cho hệ thống sau khi hoàn thiện vừa đẹp vừa hoạt động ổn định.

Diện tích 2 tầng, nhiều khu vực chức năng

Gymmate Tân Bình sở hữu không gian tập luyện rộng, được bố trí trên 2 tầng, bên trong có nhiều khu vực và rất nhiều thiết bị tập luyện.

Qua hình ảnh thực tế có thể thấy khu vực cardio bố trí số lượng lớn máy chạy bộ, xe đạp và các thiết bị tập liên tiếp nhau. Bên cạnh đó còn có khu vực máy tập, khu tập luyện riêng và nhiều không gian cần được kiểm soát.

Sơ đồ hệ thống

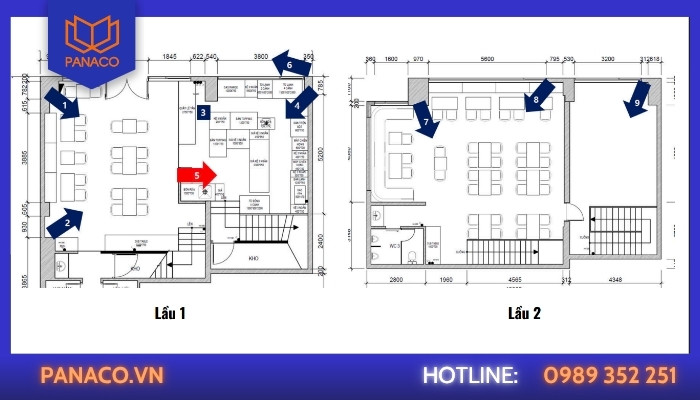

Sơ đồ bố trí vị trí camera cho phòng Gymmate Tân Bình do Panaco khảo sát

Về tổng thể, hệ thống được tổ chức theo mô hình camera IP kết hợp mạng nội bộ:

Camera Hikvision → Switch PoE → Hệ thống mạng → Đầu ghi Hikvision → Ổ cứng lưu trữ → Màn hình/điện thoại quản lý

Song song với hệ thống camera là hệ thống WiFi sử dụng thiết bị Ruijie, được kết nối thông qua hệ thống switch và thiết bị Gateway để đảm bảo khả năng phủ sóng cho không gian phòng tập.

Có thể hình dung hệ thống theo sơ đồ:

18 Camera Hikvision

↓
Switch PoE Hikvision

↓
Switch mạng / hệ thống mạng nội bộ

↓
Đầu ghi Hikvision DS-7632NXI-K2

↓
2 HDD Hikvision 6TB

↓
Giám sát tập trung + xem camera từ xa

Đối với WiFi:

Internet → Smart Gateway Ruijie → Switch → 7 Access Point Ruijie → Phủ sóng các khu vực phòng gym

Cách triển khai này giúp hệ thống được quản lý tập trung, đồng thời dễ dàng kiểm tra, bảo trì hoặc mở rộng thêm thiết bị trong tương lai.

Khoảng cách kéo dây và phương án đi dây

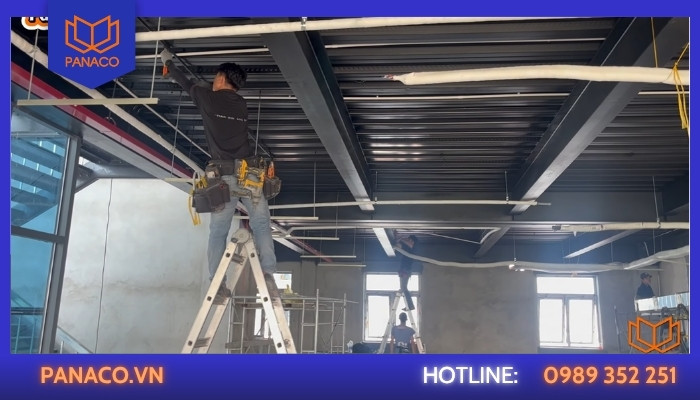

Kỹ thuật viên thi công đi ống bảo vệ đường dây camera trên trần

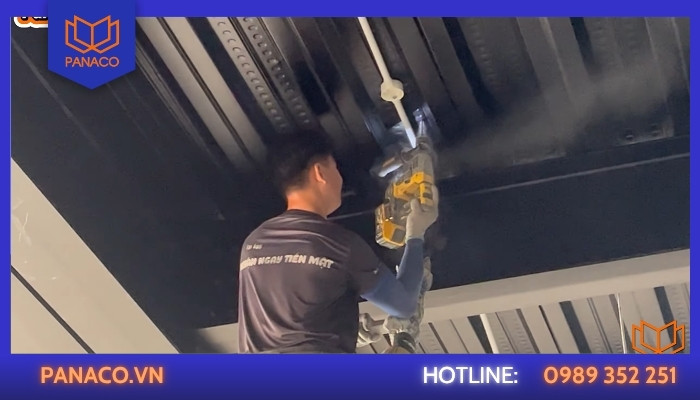

Dùng khoan cố định ống bảo vệ dây camera lên trần thép

Với mặt bằng 2 tầng và nhiều khu vực tập luyện, tuyến dây là một trong những phần quan trọng nhất của dự án. Thay vì kéo dây tùy ý theo đường ngắn nhất, kỹ thuật viên cần xác định tuyến đi dây phù hợp với kết cấu công trình, vị trí camera và vị trí tủ mạng.

Hệ thống sử dụng ống cứng PVC D20 kết hợp tyren, ốc vít, bulong để cố định và bảo vệ tuyến cáp.

Các tuyến dây được ưu tiên đi theo khu vực trần, dầm hoặc những vị trí kỹ thuật phù hợp, hạn chế tình trạng dây bị võng, dây đi ngang mất thẩm mỹ hoặc nằm trong khu vực dễ va chạm.

Đối với phòng gym, việc đi dây càng cần gọn vì đây là không gian có rất nhiều máy móc. Dây mạng nếu không được cố định tốt không chỉ ảnh hưởng thẩm mỹ mà còn có thể gây khó khăn cho quá trình bảo trì sau này.

Lưu ý: biên bản quyết toán thiết bị hiện không thể hiện tổng số mét dây mạng riêng theo từng tuyến, vì vậy Panaco không đưa một con số mét dây cụ thể vào bài để tránh sai lệch so với khối lượng thi công thực tế.

Thiết bị sử dụng trong hệ thống

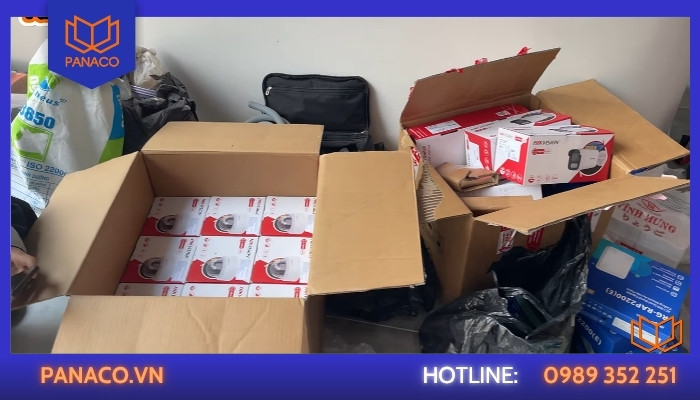

Panaco tập kết vật tư trước khi tiến hành lắp đặt tại Gymmate Tân Bình

Theo số lượng thực tế trong biên bản quyết toán, hệ thống gồm:

Như vậy, hệ thống camera thực tế có 18 camera, trong đó 2 camera sử dụng model Hikvision DS-2CD1021G2-LIU và 16 camera sử dụng model Hikvision DS-2CD1121G2-LIU.

Hệ thống sử dụng đầu ghi Hikvision DS-7632NXI-K2 với 2 ổ cứng Hikvision 6TB để phục vụ lưu trữ hình ảnh. Phần mạng sử dụng tổng cộng 6 switch, gồm 4 switch PoE Hikvision và 2 switch Gigabit TP-Link, kết hợp 1 Smart Gateway Ruijie và 7 Access Point WiFi Ruijie.

Lý do và nguyên nhân chủ liên hệ Panaco lắp camera

Đối với một phòng gym có diện tích lớn, camera không chỉ phục vụ mục đích “có hình ảnh để xem lại”. Hệ thống camera còn giúp chủ phòng gym quản lý hoạt động hàng ngày hiệu quả hơn.

• Thứ nhất là kiểm soát lượng khách ra vào. Phòng gym thường có khách đến tập vào nhiều khung giờ khác nhau. Khi có camera ở các vị trí phù hợp, người quản lý có thể theo dõi tình hình từ xa mà không nhất thiết phải có mặt liên tục tại phòng tập.
• Thứ hai là quản lý khu vực máy tập. Đây là nơi có lượng người sử dụng liên tục, thiết bị tập luyện có giá trị cao và hoạt động với cường độ lớn. Camera giúp quan sát tình trạng sử dụng thiết bị và hỗ trợ kiểm tra khi phát sinh sự cố.
• Thứ ba là hạn chế điểm mù trong không gian rộng. Với nhiều máy móc, gương và các khu vực được phân chia khác nhau, nếu số lượng camera không đủ hoặc vị trí đặt không hợp lý thì hình ảnh rất dễ bị che khuất.
• Thứ tư là hỗ trợ kiểm tra sự cố. Khi xảy ra thất lạc tài sản, va chạm hoặc một tình huống bất thường, chủ phòng gym có thể truy xuất lại hình ảnh từ đầu ghi để kiểm tra.
• Và cuối cùng là nhu cầu quản lý từ xa.

Thay vì phải trực tiếp đến phòng gym, người quản lý có thể theo dõi tình hình thông qua điện thoại khi hệ thống được cấu hình kết nối Internet đầy đủ.

Giải pháp lắp camera cho phòng Gym Gymmate Tân Bình

1. Phân bổ 18 camera theo từng khu vực

Với mặt bằng rộng và nhiều khu vực tập luyện, Panaco triển khai tổng cộng 18 camera Hikvision.

Hai model được sử dụng gồm:

• 2 camera Hikvision DS-2CD1021G2-LIU
• 16 camera Hikvision DS-2CD1121G2-LIU

Camera được phân bổ theo nguyên tắc ưu tiên các vị trí có tầm nhìn rộng, khu vực có nhiều người qua lại và các điểm cần quản lý thường xuyên.

Ở tầng có khu vực cardio với hàng loạt máy chạy bộ, camera được bố trí để có thể quan sát theo chiều dài của khu vực. Cách đặt này giúp hạn chế tình trạng một hàng máy tập che khuất hoàn toàn hàng phía sau.

Với những khu vực có nhiều máy tập, camera cần được đặt ở vị trí đủ cao để có góc nhìn bao quát nhưng vẫn phải tính toán để tránh các vật cản như dầm, cột, thiết bị tập hoặc hệ thống đèn.

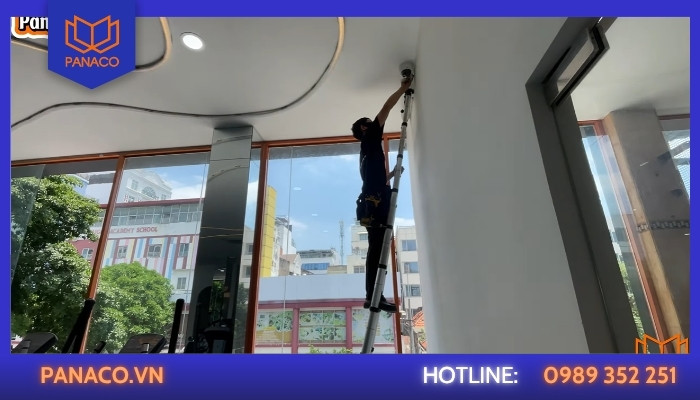

Thợ kỹ thuật Panaco lắp camera dome bán cầu ốp trần phòng gym

Ở các khu vực hành lang và lối di chuyển giữa những phòng, camera được bố trí để theo dõi hướng đi lại, hạn chế các góc khuất.

Tại những vị trí cần quan sát cửa ra vào hoặc khu vực kết nối giữa các tầng, camera được ưu tiên góc nhìn có thể bao quát hướng di chuyển của người.

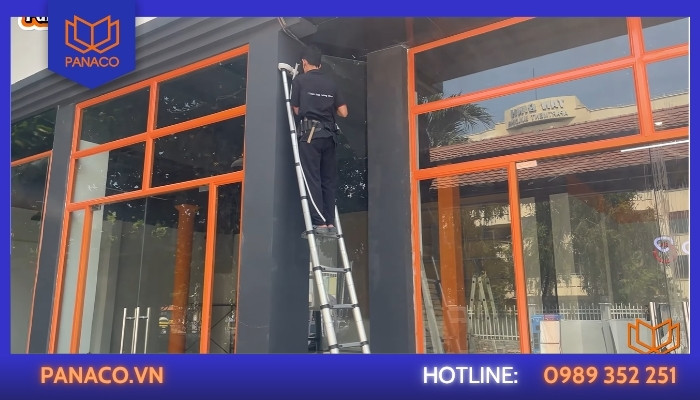

Panaco lắp camera chống nước tại khu vực mặt tiền

Điểm quan trọng trong quá trình lắp đặt là không phải cứ tăng số lượng camera là hệ thống tốt hơn. Một hệ thống hiệu quả phải là hệ thống có vị trí camera hợp lý, góc nhìn rõ và hạn chế tối đa vùng không quan sát được.

2. Triển khai hệ thống mạng và WiFi cho không gian rộng

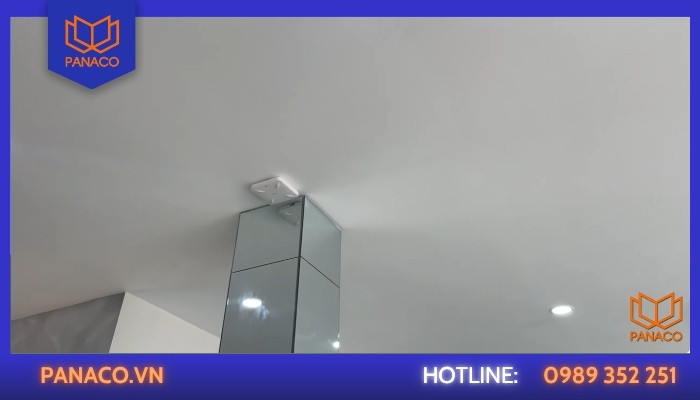

Panaco lắp đặt Access Point WiFi Ruijie ốp trần phủ sóng không gian rộng

Không gian phòng gym rộng nên WiFi cũng cần được tính toán riêng.

Dự án sử dụng 7 Access Point WiFi Ruijie RG-RAP2200(E) kết hợp với Smart Gateway RG-EG209GS.

Thay vì đặt một hoặc hai bộ phát WiFi công suất lớn rồi kỳ vọng phủ sóng toàn bộ mặt bằng, hệ thống được phân bổ nhiều điểm phát để tín hiệu được trải đều hơn.

Các Access Point được bố trí theo từng khu vực nhằm đáp ứng nhu cầu sử dụng WiFi của khách hàng và nhân viên.

Hệ thống mạng được tổ chức thông qua các switch, trong đó có:

• 2 switch PoE Hikvision 16 port.
• 2 switch PoE Hikvision 10 port.
• 2 switch TP-Link Gigabit 8 port.

Việc sử dụng switch PoE giúp cấp nguồn và truyền dữ liệu cho camera qua cùng tuyến cáp mạng, từ đó giảm số lượng dây nguồn phải kéo riêng đến từng camera.

Đây là phương án rất phù hợp với những công trình có nhiều camera, bởi hệ thống tập trung hơn và thuận tiện cho việc quản lý.

3. Tập trung đầu ghi, lưu trữ và kiểm tra toàn hệ thống

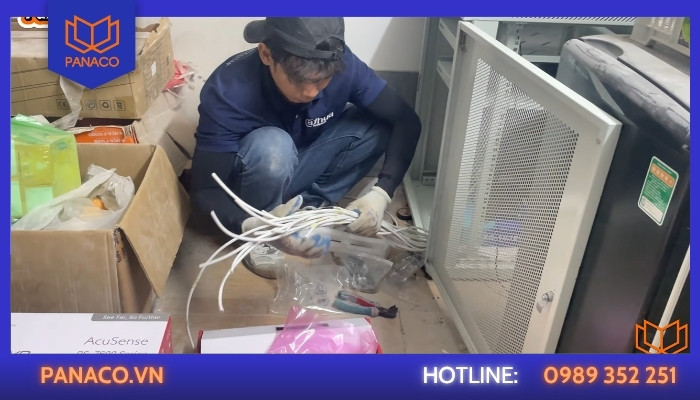

Kỹ thuật viên Panaco bấm đầu dây mạng và gom tuyến cáp tập trung về tủ rack

Toàn bộ camera được đưa về đầu ghi Hikvision DS-7632NXI-K2.

Đầu ghi đóng vai trò trung tâm tiếp nhận và quản lý hình ảnh từ các camera trong toàn bộ hệ thống.

Phần lưu trữ sử dụng 2 ổ cứng Hikvision DS-60HKVS-VX1 dung lượng 6TB, tổng dung lượng danh nghĩa 12TB.

Việc sử dụng dung lượng lưu trữ lớn phù hợp với đặc thù phòng gym khi hệ thống phải ghi hình nhiều camera trong thời gian dài.

Sau khi đấu nối hoàn thiện, kỹ thuật viên tiến hành kiểm tra từng camera:

• Kiểm tra tín hiệu hình ảnh.
• Kiểm tra góc quay.
• Kiểm tra hình ảnh tại khu vực ban ngày.
• Kiểm tra khả năng ghi hình.
• Kiểm tra dữ liệu lưu trữ.
• Kiểm tra kết nối mạng.
• Kiểm tra truy cập từ xa.
• Kiểm tra các thiết bị WiFi.
• Kiểm tra lại tuyến dây và các điểm đấu nối.

Cuối cùng, toàn bộ hệ thống được kiểm tra đồng bộ trước khi bàn giao.

Đây là bước rất quan trọng bởi một hệ thống camera chỉ thật sự hoàn thiện khi tất cả camera đều lên hình ổn định, ghi hình bình thường và người quản lý có thể sử dụng thuận tiện.

Tìm hiểu thêm: Dự án lắp đặt máy chấm công kiểm soát ra vào

Chi phí lắp camera cho phòng Gymmate

Theo khối lượng thực tế trong biên bản quyết toán, chi phí thiết bị và thi công của dự án được tổng hợp như sau:

Tổng chi phí trước và sau thuế VAT là 72.569.520đ

Chi phí trên là số liệu theo biên bản quyết toán của dự án; giá lắp camera thực tế có thể thay đổi tùy diện tích, số lượng camera, chủng loại thiết bị, tuyến dây và yêu cầu thi công của từng công trình.

Kết quả sau khi hoàn thiện

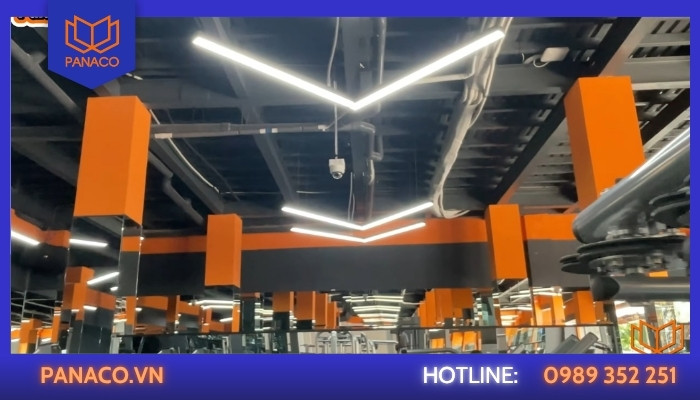

Camera dome treo trần hòa hợp với kiến trúc hiện đại của phòng Gymmate

Sau khoảng 1 tuần triển khai, hệ thống camera và hạ tầng mạng tại Gymmate Tân Bình được hoàn thiện đồng bộ.

Điểm đáng chú ý của công trình là không gian phòng gym rất rộng, nhiều máy tập và nhiều khu vực chức năng. Vì vậy, yêu cầu không chỉ nằm ở việc lắp đủ camera mà còn phải đảm bảo hình ảnh được phân bổ hợp lý trên toàn bộ mặt bằng.

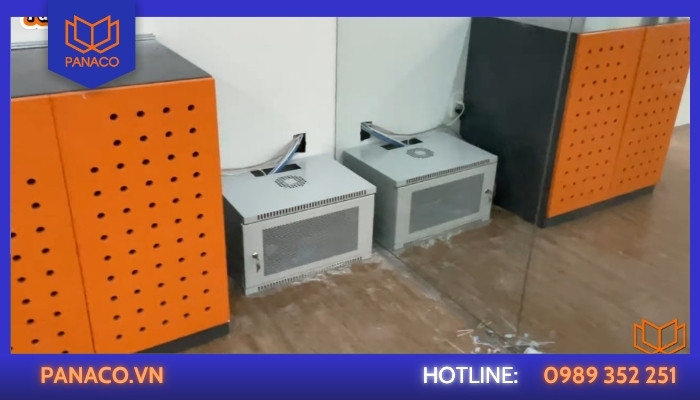

Tủ rack chứa thiết bị camera và mạng hoàn thiện gọn gàng

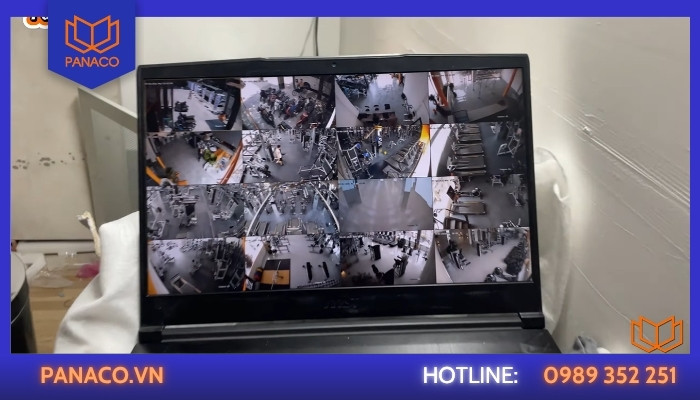

Màn hình máy tính hiển thị hệ thống camera giám sát toàn bộ không gian

Với 18 camera Hikvision, hệ thống giúp tăng khả năng quan sát các khu vực tập luyện, lối di chuyển và những vị trí cần quản lý.

Hệ thống 2 ổ cứng 6TB đáp ứng nhu cầu lưu trữ hình ảnh tập trung, trong khi hệ thống 7 Access Point Ruijie giúp xây dựng hạ tầng WiFi phù hợp hơn với mặt bằng rộng. Toàn bộ thiết bị mạng, camera và đầu ghi được tập trung quản lý, thuận tiện cho việc kiểm tra và bảo trì về sau.

Đặc biệt, phần thi công được Panaco chú trọng yếu tố gọn – chuẩn – có nghề: tuyến dây được đi và cố định theo hệ thống, thiết bị được bố trí có tính toán, camera được cân chỉnh lại góc nhìn sau khi lắp đặt.

Một công trình camera tốt không chỉ là lúc nghiệm thu nhìn thấy hình ảnh trên màn hình mà quan trọng hơn là sau vài tháng, vài năm sử dụng, hệ thống vẫn dễ kiểm tra, dễ bảo trì và chủ đầu tư vẫn có thể quản lý thuận tiện.

Đó cũng là cách Panaco tiếp cận những công trình camera cho phòng gym, văn phòng, nhà xưởng và các mặt bằng kinh doanh có diện tích lớn: khảo sát kỹ trước khi làm, chọn thiết bị phù hợp, thi công gọn và kiểm tra kỹ trước khi bàn giao.
