Lắp đặt camera cho công ty cổ phần ĐTTM Quang Phúc (Trạm trộn BTNN ASPHALT 120%)

Trạm trộn nhựa nóng (Asphalt Plant) là một cơ sở sản xuất vật liệu xây dựng đặc biệt, nơi hệ thống máy móc hoạt động liên tục trong điều kiện nhiệt độ cao, bụi bẩn và rung lắc mạnh. Việc lắp đặt camera tại đây không chỉ đơn thuần là giám sát an ninh mà còn là công cụ kiểm soát chất lượng, định lượng sản phẩm và an toàn vận hành trên dây chuyền sản xuất.

Panaco tự hào là đối tác triển khai hệ thống camera giám sát công nghiệp cho Công ty Cổ phần ĐT XD Quang Phúc (Trạm Trộn Nhựa Nóng tại Kp. Phước Tân, Biên Hòa, Đồng Nai). Dự án này minh chứng cho năng lực của chúng tôi trong việc đưa ra các giải pháp chuyên nghiệp, bền bỉ và chỉnh chu ngay cả trong những môi trường làm việc khắc nghiệt nhất.

Giới thiệu về công ty Cổ phần ĐT XD Quang Phúc (Trạm Nhựa Nóng)

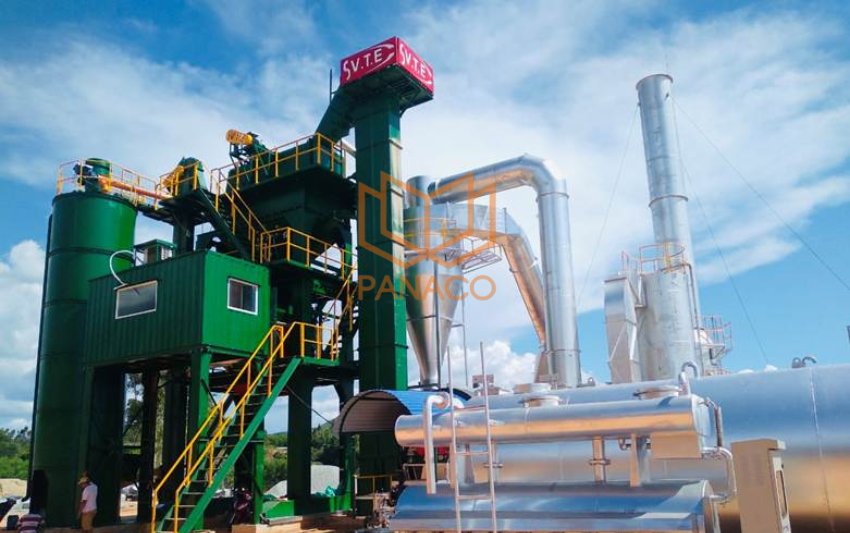

Công ty Cổ phần ĐT XD Quang Phúc là đơn vị uy tín trong lĩnh vực cung cấp vật liệu xây dựng, đặc biệt là nhựa nóng (Asphalt) cho các dự án hạ tầng lớn tại khu vực Đồng Nai và lân cận.

Giới thiệu về công ty Cổ phần ĐT XD Quang Phúc (Trạm Nhựa Nóng)

Tổng quan nhanh dự án

Đặc điểm công trình

Khác với camera lắp đặt tại văn phòng hoặc cửa hàng, hệ thống tại trạm trộn Asphalt phải tính đến điều kiện thực tế của khu vực sản xuất. Camera có thể được đặt gần máy móc, băng tải, khu vực nạp nguyên liệu hoặc các vị trí có nhiệt độ và bụi cao nên vị trí lắp đặt, giá đỡ và cách bảo vệ đường dây đều ảnh hưởng trực tiếp đến khả năng vận hành lâu dài.

Bên cạnh yêu cầu quan sát thông thường, phía trạm còn cần hình ảnh phục vụ cho những công việc cụ thể:

• Theo dõi xe ra vào và hoạt động tại khu vực cân.
• Quan sát quá trình nạp nguyên liệu và vận hành dây chuyền trộn.
• Kiểm tra các khu vực máy móc, bãi tập kết khi cần.
• Có hình ảnh để xem lại và đối chiếu khi phát sinh vấn đề trong quá trình vận hành.

Vì vậy, Panaco không bố trí camera chỉ để bao quát toàn bộ khu vực một cách chung chung, mà tập trung vào những điểm có giá trị theo dõi thực tế đối với trạm trộn.

Thời gian thi công

Panaco triển khai công trình trong khoảng 1 tuần theo tiến độ vận hành của nhà xưởng, trong đó thời gian thi công thực tế khoảng 5 ngày. Do đặc thù trạm trộn nhựa nóng vẫn cần duy trì hoạt động sản xuất, đội ngũ kỹ thuật phải bố trí công việc theo từng khu vực, hạn chế ảnh hưởng đến dây chuyền đang vận hành. Các hạng mục như gia cố giá đỡ, kéo cáp, lắp camera, đấu nối và căn chỉnh góc nhìn được thực hiện lần lượt theo tiến độ của trạm. Sau khi hoàn thiện, hệ thống được vận hành thử liên tục trong 48 giờ để kiểm tra tín hiệu và khả năng hoạt động của camera trong điều kiện thực tế.

Diện tích khu vực triển khai

Khu vực trạm trộn nhựa nóng có quy mô rộng, gồm khu vực dây chuyền sản xuất, sàn cân xe, khu vực tập kết nguyên liệu, bãi máy móc và container văn phòng điều hành. Do các vị trí cần giám sát nằm cách xa nhau và có nhiều kết cấu thép, máy móc cao tầng, phương án đi dây được tính toán ngay từ khâu khảo sát để hạn chế dây đi ngang khu vực sản xuất, đồng thời đảm bảo camera có góc quan sát phù hợp.

Sơ đồ hệ thống

Sơ đồ hệ thống thể hiện vị trí 4 camera, tuyến cáp kết nối về thiết bị mạng và đầu ghi đặt tại khu vực văn phòng điều hành. Các camera được phân bổ theo những điểm cần kiểm soát thay vì tập trung toàn bộ vào một khu vực.

Khoảng cách kéo dây

Hệ thống được triển khai theo mô hình camera IP, vì vậy phần hạ tầng mạng được đặc biệt chú trọng. Các tuyến cáp được đi từ khu vực camera về điểm tập trung thiết bị, ưu tiên bám theo khung thép, trụ nhà xưởng và những vị trí ít chịu tác động trực tiếp từ máy móc. Tại những khu vực có nguy cơ chịu nhiệt, bụi, va đập hoặc ẩm ướt, cáp được bảo vệ bằng ống ruột gà kim loại bọc nhựa và cố định bằng kẹp kim loại. Đầu nối tại vị trí camera sử dụng hộp nối chống nước nhằm hạn chế bụi và hơi ẩm xâm nhập.

Khoảng cách kéo dây được Panaco xác định trực tiếp theo mặt bằng thực tế của trạm, đặc biệt lưu ý các tuyến từ camera tại khu vực sản xuất và sàn cân về container văn phòng điều hành, nơi đặt hệ thống ghi hình.

Loại thiết bị sử dụng

Hệ thống gồm 4 camera IP chuyên dụng, kết hợp đầu ghi NVR, thiết bị mạng, ổ cứng lưu trữ và màn hình kiểm tra hình ảnh trong quá trình lắp đặt.

Riêng tại những vị trí gần lò trộn, lò sấy, camera được bố trí kèm giải pháp bảo vệ phù hợp với điều kiện nhiệt độ cao. Các camera còn lại ưu tiên dòng thân trụ có vỏ kim loại chắc chắn, khả năng chống bụi và chống nước tốt để phù hợp với môi trường trạm trộn.

Những vấn đề Trạm trộn nhựa nóng Quang Phúc gặp phải

Môi trường có bụi, nhiệt độ cao và rung động

Khu vực trạm trộn có nhiều máy móc và thiết bị hoạt động liên tục. Một số vị trí gần khu vực sấy, trộn có điều kiện khắc nghiệt hơn khu vực văn phòng hoặc cổng. Nếu camera và phụ kiện lắp đặt không phù hợp, bụi bám lên thiết bị, nhiệt độ cao hoặc rung động từ máy móc có thể ảnh hưởng đến chất lượng hình ảnh cũng như độ ổn định của hệ thống. Do đó, ngay từ khâu khảo sát cần xác định camera nào có thể lắp trực tiếp, vị trí nào cần hộp bảo vệ hoặc biện pháp bảo vệ bổ sung, thay vì sử dụng một cấu hình giống nhau cho tất cả vị trí.

Khu vực cân xe cần hình ảnh rõ để đối chiếu

Sàn cân là một trong những vị trí quan trọng của trạm. Camera cần ghi lại được xe vào cân, vị trí xe và quá trình cân, để khi cần có thể xem lại hình ảnh đối chiếu với thông tin vận hành. Đây cũng là lý do Panaco bố trí góc camera riêng cho khu vực cân thay vì chỉ sử dụng camera tổng quan đặt ở khoảng cách xa.

Cần quan sát được quá trình nạp nguyên liệu và trộn

Các khu vực phễu nạp, băng tải, máy trộn và các vị trí liên quan đến dây chuyền sản xuất có nhiều kết cấu và thiết bị. Camera cần được đặt ở góc phù hợp để hình ảnh thực sự hữu ích khi kiểm tra quá trình vận hành. Với những vị trí này, việc xác định độ cao, hướng nhìn và điểm cố định camera quan trọng không kém việc lựa chọn độ phân giải.

Đường dây và giá đỡ phải phù hợp với môi trường thi công

Tại trạm trộn, camera có thể được lắp trên khung thép hoặc các vị trí cao, đồng thời chịu tác động từ rung động và điều kiện ngoài trời. Vì vậy, Panaco chú trọng phần giá đỡ, hộp nối và tuyến cáp bảo vệ, hạn chế để dây và thiết bị ở những vị trí dễ bị va chạm hoặc tác động bởi môi trường sản xuất.

Hệ thống cần dễ kiểm tra khi có sự việc phát sinh

Thay vì chỉ quan sát trực tiếp, hệ thống camera được kết nối về NVR tại khu vực điều hành để ghi hình và lưu trữ. Người phụ trách có thể xem trực tiếp hoặc mở lại dữ liệu khi cần kiểm tra hoạt động tại sàn cân, cổng hoặc khu vực sản xuất.

Giải pháp kỹ thuật chuyên biệt của Panaco

Sau khi khảo sát môi trường đặc thù của Trạm trộn nhựa nóng Quang Phúc, Panaco đã đưa ra giải pháp “Giám sát Công nghiệp Chịu Nhiệt & Chống Bụi” để đảm bảo hiệu suất hoạt động tối đa.

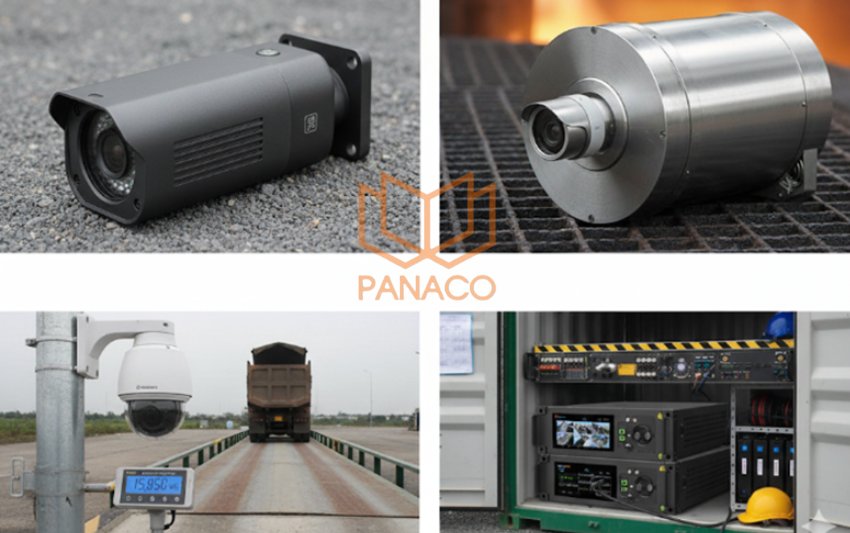

Lựa chọn thiết bị chuyên dụng công nghiệp

Lựa chọn thiết bị chuyên dụng công nghiệp

• Camera IP thân trụ (bullet) chuẩn công nghiệp: Sử dụng các dòng camera có chỉ số bảo vệ IP67/IP68 cao nhất, vỏ kim loại chắc chắn, chống lại sự ăn mòn từ bụi và độ ẩm cao.
• Camera chịu nhiệt độ cao: Tại các điểm gần lò sấy, lò trộn, Panaco lắp đặt camera trong vỏ bảo vệ chuyên dụng có khả năng chịu nhiệt cao, hoặc sử dụng hệ thống làm mát/thông gió để bảo vệ linh kiện.
• Camera độ phân giải cao tại cân xe: Camera độ nét 4MP trở lên được lắp đặt tập trung tại sàn cân (như hình ảnh thực tế), ghi lại rõ ràng mặt đồng hồ cân, biển số xe và quá trình xuất hàng.
• Đầu ghi NVR chuyên dụng: Đặt tại phòng điều hành (Container văn phòng), đảm bảo chống sốc, có hệ thống tản nhiệt tốt để lưu trữ video chất lượng cao liên tục.

Vị trí lắp đặt chiến lược giám sát quy trình

Vị trí lắp đặt chiến lược giám sát quy trình

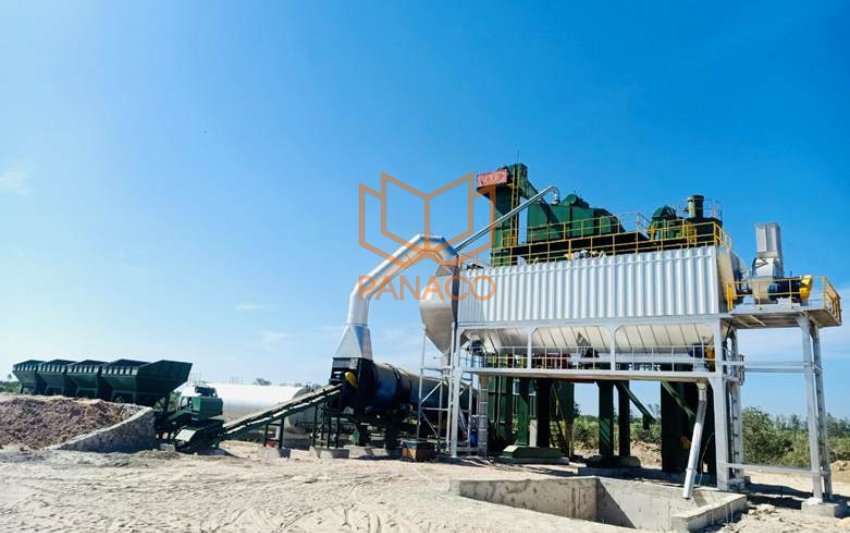

• Khu vực cân xe và cổng ra vào: Lắp đặt camera tại góc nhìn trực diện, đảm bảo bao quát toàn bộ quy trình cân đo, xe tải ra vào (như khu vực cổng vào/ra gần container văn phòng).
• Khu vực nạp Nguyên liệu: Camera được lắp đặt trên cao để giám sát chất lượng và số lượng nguyên vật liệu đổ vào phễu chứa.
• Lò Trộn/Sấy Bitum: Camera chịu nhiệt được bố trí để theo dõi trạng thái trộn, nhiệt độ, đảm bảo hỗn hợp nhựa nóng đạt chuẩn chất lượng.
• Khu vực máy móc và bãi tập kết: Camera quan sát các thiết bị nặng như xe xúc, máy rải, xe lu (như trong hình), đảm bảo quản lý tài sản và an toàn.

Quy trình lắp đặt chuyên nghiệp của Panaco trong môi trường khắc nghiệt

Quy trình của Panaco tại Trạm Nhựa Nóng Quang Phúc được thiết kế để đảm bảo độ bền, tính an toàn điện và tối ưu hóa khả năng chống chịu của thiết bị.

Bước 1: Khảo sát rủi ro nhiệt độ và bụi

Đo đạc Nhiệt độ: Kỹ sư Panaco sử dụng thiết bị đo nhiệt độ tại các vị trí lắp đặt dự kiến (khu vực lò trộn, đầu băng tải) để lựa chọn loại camera và hộp bảo vệ phù hợp nhất.

Khảo sát rủi ro nhiệt độ và bụi

Xác định vị trí Trọng yếu: Tập trung vào các điểm cần giám sát định lượng (cân) và điểm có nguy cơ mất an toàn cao.

Bước 2: Thi công cơ khí và lắp đặt giá đỡ chắc chắn

Sử dụng giá đỡ chữ v, chữ l bằng thép dày, cố định chắc chắn vào khung nhà xưởng hoặc trụ kim loại. Điều này cực kỳ quan trọng để đảm bảo camera không bị rung lắc, ảnh hưởng đến chất lượng hình ảnh và tuổi thọ thiết bị.

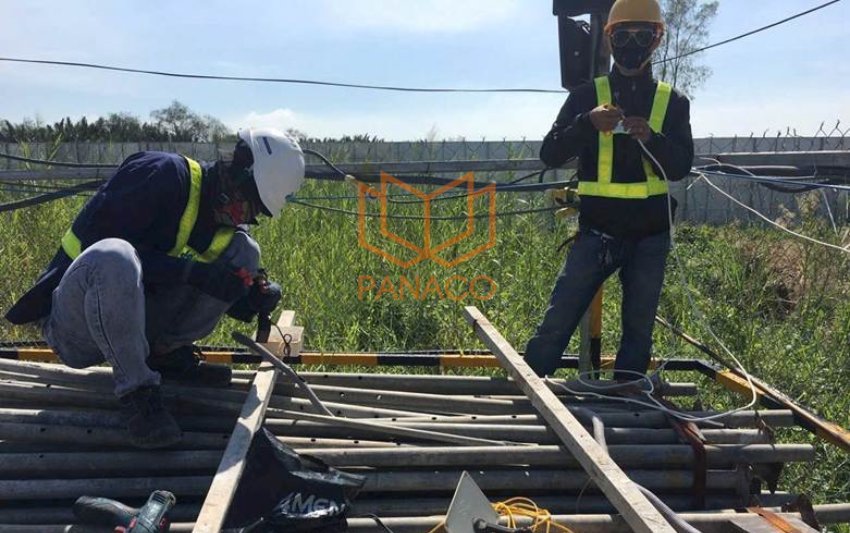

Kỹ sư Panaco đang gia cố giá đỡ bằng thép

Bước 3: Triển khai lắp đặt theo tiêu chuẩn công nghiệp

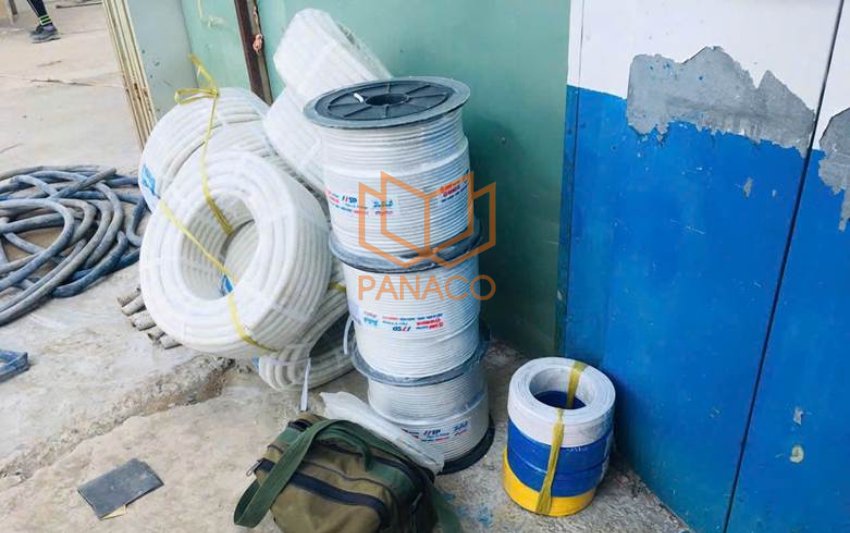

Đi cáp mạng và nguồn chống cháy nổ: Toàn bộ dây cáp được luồn trong ống ruột gà kim loại bọc nhựa (Armoured Conduit) và được cố định chắc chắn bằng kẹp kim loại, đảm bảo bảo vệ tuyệt đối khỏi tác động vật lý, nhiệt độ và ẩm ướt.

Đi cáp mạng và nguồn chống cháy nổ

Lắp đặt và đấu nối:

Lắp camera đã tiền lắp ráp lên giá đỡ.

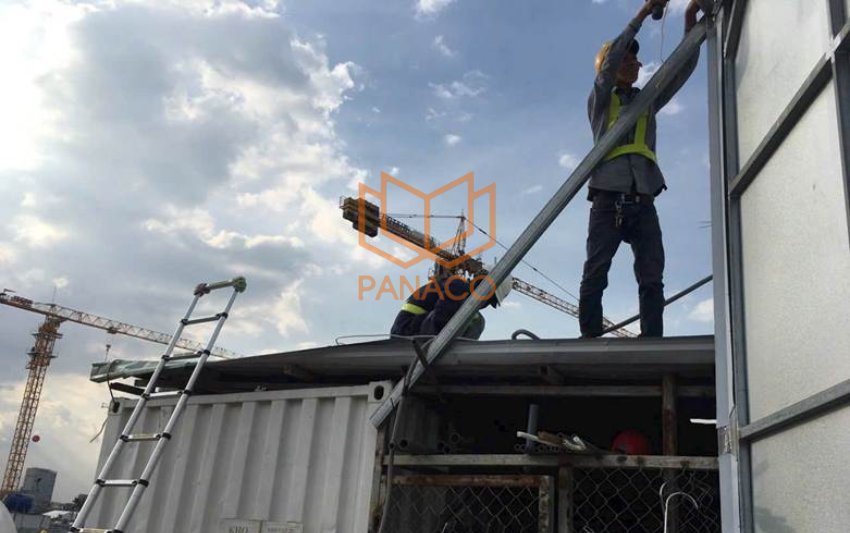

Lắp camera đã tiền lắp ráp lên giá đỡ

Đấu nối dây cáp mạng vào camera (thường qua hộp nối chống nước IP67), sử dụng máy bấm đầu mạng chuyên dụng.

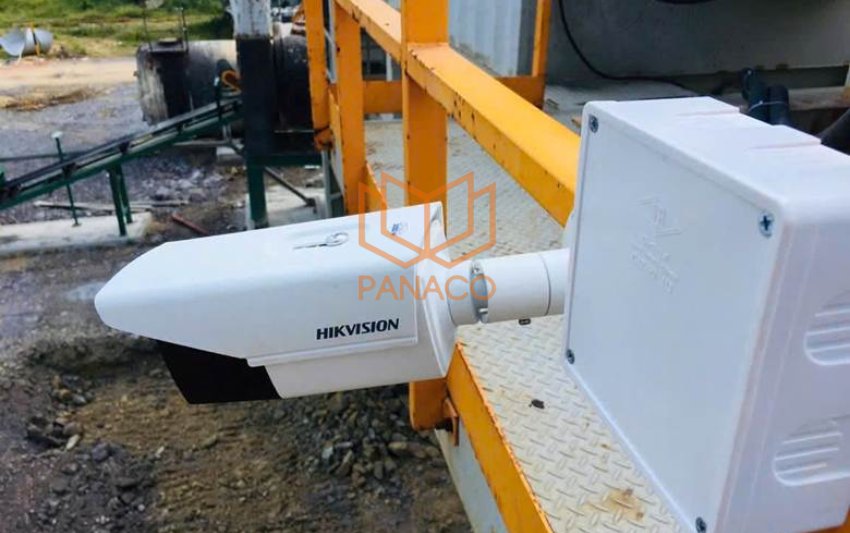

Đấu nối dây cáp mạng vào camera

Sử dụng máy đo cáp mạng chuyên nghiệp (Cable Tester) để kiểm tra thông suốt và độ suy hao tín hiệu ngay tại điểm camera.

Hiệu chỉnh góc nhìn chính xác: Kết nối tạm thời camera với màn hình di động tại chỗ để kỹ thuật viên hiệu chỉnh Góc quay, Tiêu cự (Focus) và Độ zoom chính xác theo sơ đồ, đặc biệt là tại khu vực cân xe và lò trộn.

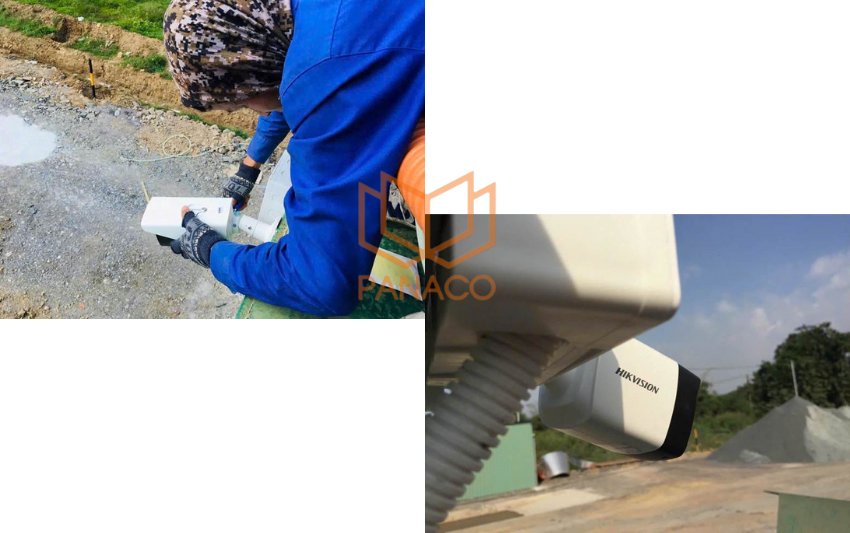

Hiệu chỉnh góc nhìn chính xác

Bước 4: Vận hành thử, bàn giao và cam kết hậu mãi

Vận hành thử nghiệm: Kiểm tra hệ thống liên tục trong 48 giờ, đặc biệt tại khu vực lò trộn, để đảm bảo camera chịu được nhiệt độ và bụi bẩn.

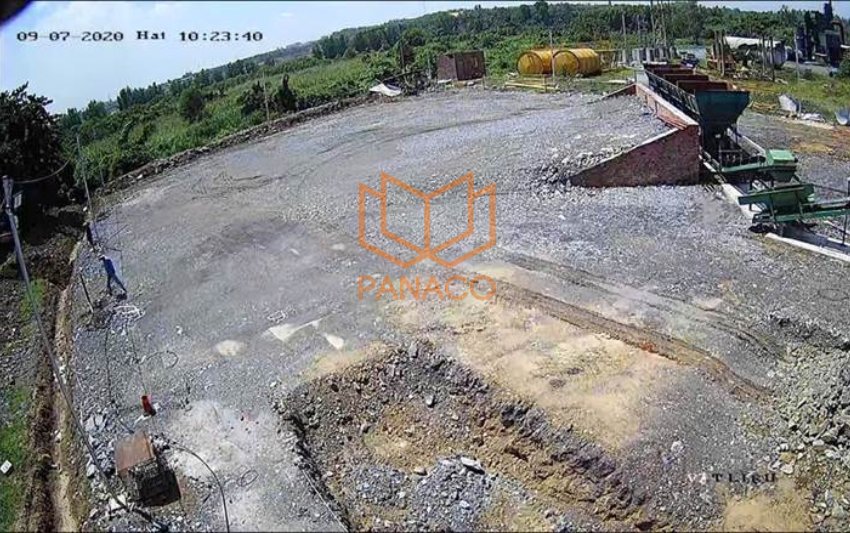

Vận hành thử nghiệm

Đào tạo sử dụng: Hướng dẫn chi tiết cho nhân viên Trạm trộn nhựa nóng về cách theo dõi quy trình cân xe, xem lại dữ liệu và trích xuất hình ảnh.

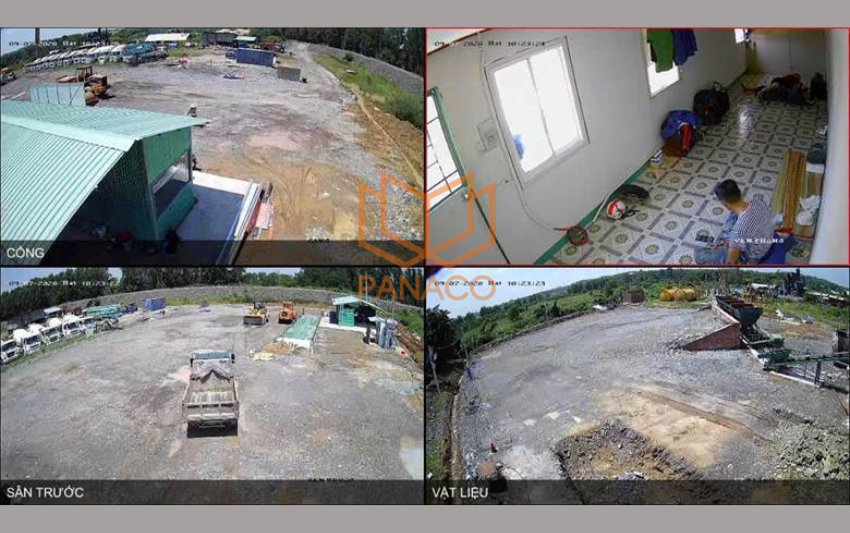

Đào tạo sử dụng

Bảo trì chuyên biệt: Panaco cam kết bảo trì định kỳ, bao gồm việc vệ sinh camera (đặc biệt là camera chống bụi) và kiểm tra lại độ chắc chắn của giá đỡ.

Chi phí lắp đặt hệ thống camera tại trạm trộn nhựa nóng

Với hệ thống 4 camera IP tại Trạm trộn nhựa nóng Quang Phúc, tổng chi phí triển khai thực tế khoảng 32 triệu đồng. Do công trình có mặt bằng rộng, các vị trí camera cách xa khu vực đặt đầu ghi và phải đi dây qua khu vực nhà xưởng, phần chi phí đáng kể nằm ở cáp mạng, ống bảo vệ, vật tư cơ khí và nhân công thi công.

Trong đó, chi phí dây và vật tư thi công chiếm tỷ trọng tương đối lớn do hệ thống được triển khai tại khu vực trạm trộn có nhiều máy móc, kết cấu thép và khoảng cách giữa các vị trí giám sát. Cáp cần được đi và cố định cẩn thận, đồng thời bổ sung ống bảo vệ tại những khu vực dễ chịu tác động bởi nhiệt độ, bụi, độ ẩm hoặc va chạm. Với những trạm trộn hoặc nhà xưởng có diện tích, khoảng cách kéo dây và điều kiện thi công khác nhau, chi phí có thể thay đổi tương ứng.

Kết quả sau khi hoàn thiện

Sau khoảng 5 ngày thi công, hệ thống 4 camera IP tại Trạm trộn nhựa nóng Quang Phúc được hoàn thiện và đưa vào vận hành thử. Hệ thống giúp doanh nghiệp có thể theo dõi trực tiếp các khu vực quan trọng thay vì phụ thuộc hoàn toàn vào việc kiểm tra tại chỗ.

Kiểm soát tốt hơn khu vực cân xe

Camera tại khu vực sàn cân giúp lưu lại hình ảnh phương tiện và quá trình cân xe, tạo thêm cơ sở để đối chiếu khi cần kiểm tra lại hoạt động xuất nhập hàng.

Hỗ trợ theo dõi dây chuyền sản xuất

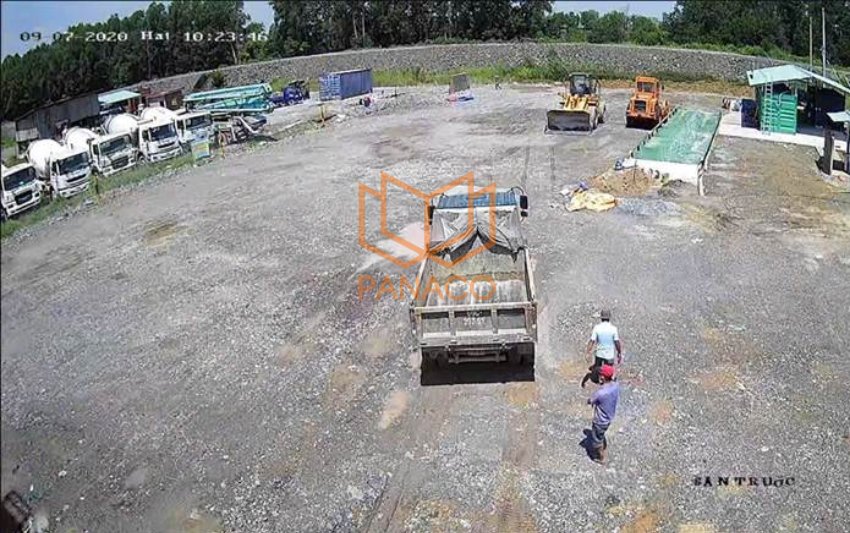

Các vị trí camera được bố trí tại khu vực sản xuất giúp nhân sự có thể theo dõi tình trạng hoạt động của dây chuyền, khu vực nạp nguyên liệu và lò trộn mà không cần liên tục di chuyển giữa các khu vực.

Hỗ trợ theo dõi dây chuyền sản xuất

Tăng khả năng kiểm soát máy móc và bãi tập kết

Hệ thống hỗ trợ quan sát các phương tiện, máy móc và khu vực tập kết trong phạm vi camera, từ đó thuận tiện hơn cho việc quản lý tài sản và theo dõi hoạt động tại trạm.

Hệ thống phù hợp với đặc thù môi trường trạm trộn

Việc lựa chọn camera, giá đỡ, đường dây và phương án bảo vệ ngay từ đầu giúp hệ thống đáp ứng tốt hơn điều kiện nhiệt độ cao, bụi và rung động tại trạm trộn nhựa nóng.

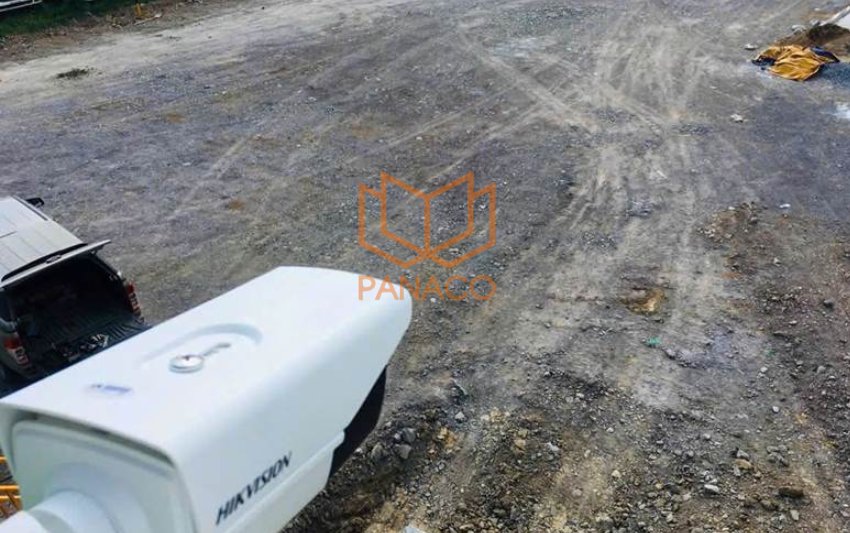

Kiểm soát chất lượng Sản xuất

Bảo vệ tài sản và máy móc

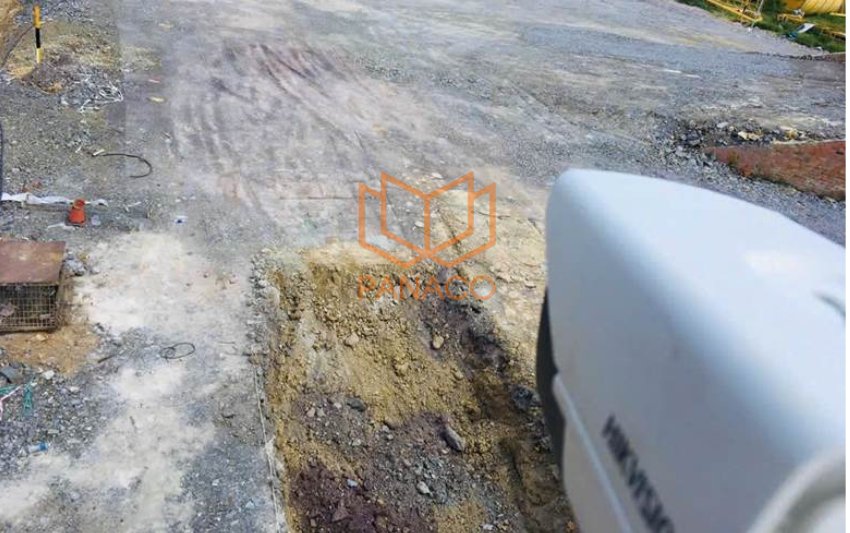

Bảo vệ tài sản và máy móc: Giám sát chặt chẽ thiết bị có giá trị lớn (xe xúc, máy rải) và khu vực kho bãi.

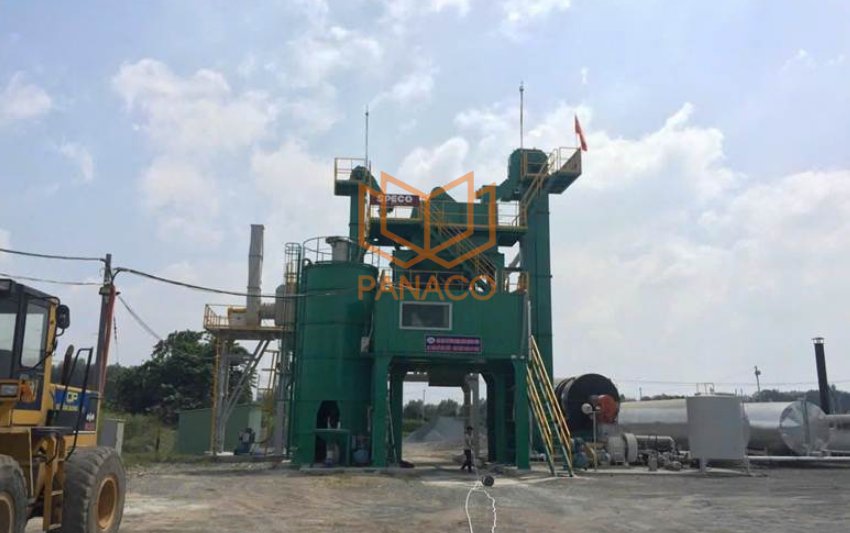

Minh bạch hóa sàn cân

Dự án tại Trạm trộn nhựa nóng Quang Phúc cho thấy việc lắp camera trong môi trường công nghiệp không chỉ đơn giản là chọn camera có độ phân giải cao. Vị trí lắp đặt, khả năng chống chịu của thiết bị, tuyến cáp, giá đỡ và cách bảo vệ camera đều cần được tính toán dựa trên điều kiện vận hành thực tế. Panaco nhận khảo sát, tư vấn và triển khai hệ thống camera cho nhà xưởng, trạm trộn, kho bãi và các công trình công nghiệp. Khách hàng có thể liên hệ Panaco để được khảo sát thực tế, tư vấn vị trí camera và phương án thi công phù hợp với mặt bằng.

Nếu doanh nghiệp của quý vị hoạt động trong môi trường công nghiệp khắc nghiệt, cần một hệ thống camera không chỉ giám sát mà còn phải bền bỉ, chính xác và chuyên nghiệp, hãy tin tưởng lựa chọn Panaco. Chúng tôi cam kết mang lại sự chỉnh chu, chuyên nghiệp và hiệu quả trong từng giải pháp.
