Lắp camera cho phòng Gymmate Thạch Lam Tân Phú – Bổ sung và hoàn thiện hệ thống giám sát

Dự án Gymmate Thạch Lam Tân Phú là một hạng mục bổ sung và hoàn thiện hệ thống trên nền tảng cơ sở đã được triển khai trước đó. Trước đây, Panaco đã có kinh nghiệm triển khai hệ thống cho một chi nhánh khác của Gymmate. Sau quá trình sử dụng, khi cơ sở Thạch Lam phát sinh thêm nhu cầu về camera, WiFi và hạ tầng kết nối, Gymmate tiếp tục liên hệ Panaco để khảo sát và đưa ra phương án lắp camera phòng gym phù hợp.

Vì vậy, thay vì thay mới toàn bộ hệ thống, Panaco lựa chọn phương án tận dụng những thiết bị đang hoạt động ổn định, bổ sung đúng những hạng mục còn thiếu và xử lý lại các phần hạ tầng cần hoàn thiện. Cách làm này giúp hệ thống đáp ứng đúng nhu cầu thực tế mà không khiến khách hàng phải đầu tư lại những thiết bị vẫn đang sử dụng tốt.

Tổng quan dự án

• Tên dự án: Bổ sung camera và nâng cấp hạ tầng mạng cho Gymmate Thạch Lam Tân Phú
• Khách hàng: Gymmate thuộc công ty Strong
• Địa điểm: Thạch Lam, quận Tân Phú, TP. Hồ Chí Minh
• Quy mô: Phòng gym nhiều tầng, gồm khu vực trệt và các tầng sử dụng
• Hạng mục triển khai: Bổ sung camera, hệ thống switch, WiFi, đường truyền mạng, dây tín hiệu và kiểm tra hệ thống camera hiện hữu.
• Thời gian thi công: 3 ngày
• Chi phí tham khảo: 31.316.000 đồng

Thời gian thi công

Thời gian triển khai dự án khoảng 3 ngày, được sắp xếp dựa trên tiến độ hoàn thiện và điều kiện thi công thực tế tại phòng gym.

Do đây là không gian đang được sử dụng và có nhiều khu vực hoạt động, Panaco không triển khai theo kiểu thi công đồng loạt gây ảnh hưởng đến hoạt động của phòng tập. Các công việc được chia theo từng khu vực, ưu tiên những tuyến dây và thiết bị có thể triển khai trước, sau đó mới hoàn thiện các vị trí còn lại.

Trong quá trình thực hiện, kỹ thuật viên đồng thời kiểm tra lại hệ thống camera cũ, xử lý kết nối và reset mật khẩu các camera hiện hữu theo yêu cầu. Nhờ đó, sau khi hoàn thiện, hệ thống mới và hệ thống đang sử dụng có thể được quản lý thuận tiện hơn.

Diện tích triển khai

Gymmate Thạch Lam là mô hình phòng gym có nhiều khu vực sử dụng và hệ thống kết nối được triển khai qua khu vực trệt, lầu 1 và lầu 2. Dựa trên quy mô mặt bằng và các hạng mục cần triển khai, có thể ước tính khu vực sử dụng và triển khai hệ thống vào khoảng 300–500 m².

Sơ đồ hệ thống

Về cơ bản, hệ thống được tổ chức theo mô hình:

Camera + WiFi → Switch PoE/thiết bị mạng → đường truyền giữa các tầng → hệ thống mạng hiện hữu → thiết bị quản lý trung tâm

Trong đó, camera mới được bổ sung vào hệ thống hiện có thay vì xây dựng một hệ thống camera độc lập hoàn toàn.

Khoảng cách và hạ tầng kéo dây

Trong đợt triển khai này, Panaco thực hiện khoảng 110 m dây Cat6 chính hãng Hikvision. Đường dây được sử dụng để bổ sung kết nối cho các thiết bị mạng, WiFi và camera theo mặt bằng thực tế của công trình.

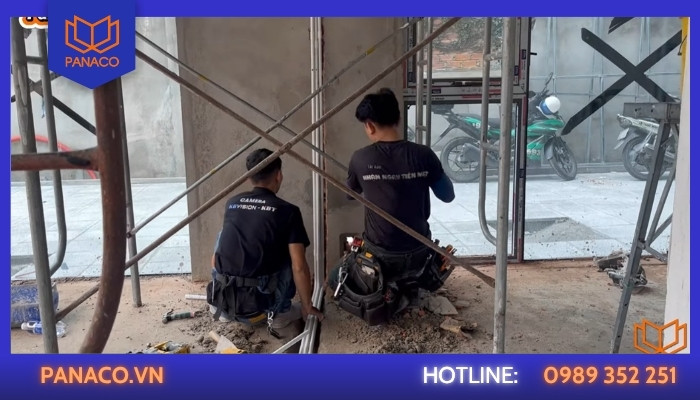

Kỹ thuật viên Panaco đang đi dây ống gen cho hệ thống camera

Do phòng gym có nhiều tầng, việc triển khai dây không chỉ đơn thuần là kéo từ camera đến đầu ghi mà còn phải xử lý các tuyến link giữa các tầng, kết nối các switch và đưa tín hiệu đến đúng khu vực.

Bên cạnh dây mạng, công trình còn triển khai khoảng 180 m dây loa VSC-215 2×1.5, phục vụ hệ thống âm thanh tại các tầng.

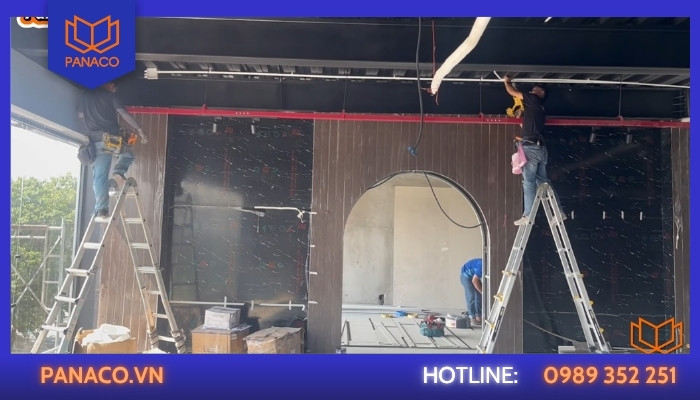

Đi đường ống cứng bảo vệ dây cáp camera trên trần khung sắt

Panaco cũng thực hiện kiểm tra tín hiệu các tuyến dây kết nối đến những camera cũ để đảm bảo hệ thống hiện hữu tiếp tục hoạt động ổn định.

Thiết bị sử dụng trong dự án

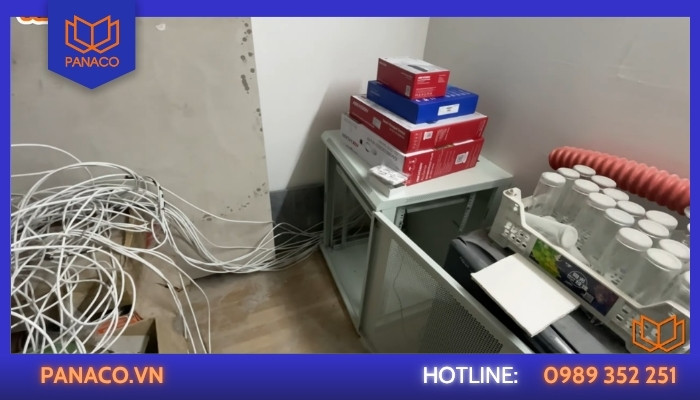

Panaco tập kết vật tư bổ sung và hoàn thiện hệ thống camera Gymmate

Do đây là hạng mục bổ sung trên hệ thống hiện hữu, cấu hình thực tế được lựa chọn theo hướng tận dụng thiết bị đang hoạt động tốt và bổ sung những thành phần cần thiết.

Đối với đầu ghi và ổ cứng, dự án không phát sinh thay mới. Panaco tận dụng hệ thống lưu trữ hiện hữu của công trình và tập trung vào việc bổ sung camera, kiểm tra kết nối cũng như hoàn thiện hạ tầng.

Đề xuất: Dịch vụ lắp máy chấm công kiểm soát ra vào

Vấn đề gặp phải và nhu cầu của Gymmate Thạch Lam

Nhu cầu bổ sung camera sau khi đưa cơ sở vào hoạt động

Khác với một công trình xây dựng mới hoàn toàn, Gymmate Thạch Lam đã có hệ thống camera và hạ tầng mạng được triển khai trước đó.

Trong quá trình vận hành, nhu cầu sử dụng thực tế của phòng gym phát sinh thêm. Một số khu vực cần được bổ sung khả năng quan sát, đồng thời hệ thống mạng cần được hoàn thiện để đáp ứng tốt hơn cho WiFi và các thiết bị kết nối tại các tầng.

Thay vì đầu tư lại toàn bộ hệ thống, phía Gymmate liên hệ Panaco để khảo sát và bổ sung đúng những hạng mục cần thiết. Đây cũng là lợi thế khi tiếp tục sử dụng đơn vị đã từng triển khai hệ thống. Panaco có thể nhanh chóng nắm được cấu trúc hệ thống cũ, kiểm tra thiết bị hiện hữu và đưa ra phương án mở rộng phù hợp hơn.

Một số khu vực cần tăng khả năng quan sát

Phòng gym là nơi có lượng người ra vào thường xuyên, các khu vực tập luyện cũng liên tục thay đổi hoạt động. Camera không chỉ phục vụ mục đích an ninh mà còn giúp chủ phòng gym:

• Theo dõi tình hình hoạt động tại cơ sở.
• Kiểm soát khu vực tập luyện.
• Hỗ trợ quản lý nhân viên và khách hàng.
• Kiểm tra lại các tình huống phát sinh.
• Tăng khả năng kiểm soát tài sản và thiết bị tập luyện.
• Có dữ liệu hình ảnh để đối chiếu khi cần.

Vì hệ thống hiện hữu đã đáp ứng phần lớn nhu cầu, Panaco không đề xuất lắp thêm quá nhiều camera mà tập trung vào vị trí thực sự cần bổ sung. Kết quả là dự án chỉ cần thêm 1 camera Hikvision 2MP, thay vì thay đổi toàn bộ hệ thống.

Hệ thống WiFi cần được mở rộng theo nhiều tầng

Bên cạnh camera, Gymmate còn có nhu cầu cải thiện hạ tầng WiFi cho cơ sở. Không gian phòng gym có nhiều thiết bị truy cập cùng lúc và trải dài qua nhiều tầng. Nếu chỉ sử dụng một điểm phát WiFi, tín hiệu có thể không đồng đều giữa các khu vực.

Panaco đưa vào hệ thống 3 Access Point Ruije Reyee RG-RAP2200(E) để phân bổ vùng phủ WiFi hợp lý hơn. Ba Access Point được triển khai theo từng khu vực, kết hợp với hệ thống mạng có dây để đảm bảo thiết bị đầu cuối có đường truyền ổn định hơn.

Hệ thống nhiều tầng cần xử lý đường truyền giữa các khu vực

Một trong những phần việc không thể nhìn thấy ngay sau khi hoàn thiện nhưng lại khá quan trọng là hệ thống dây link giữa các tầng. Tại Gymmate Thạch Lam, Panaco cần triển khai đường truyền để kết nối các thiết bị mạng ở khu vực trệt, lầu 1 và lầu 2.

Nếu các tuyến mạng giữa tầng không được tổ chức hợp lý, việc bổ sung WiFi hoặc camera sau này sẽ khó khăn hơn. Vì vậy, lần triển khai này không chỉ tập trung vào camera mới mà còn hoàn thiện lại hạ tầng kết nối, tạo nền tảng để các thiết bị mạng và camera hiện hữu hoạt động ổn định hơn.

Camera cũ cần được kiểm tra và quản lý lại

Một phần công việc đáng chú ý của Panaco là kiểm tra tín hiệu toàn bộ dây tới các camera cũ và reset mật khẩu của hệ thống camera hiện có. Đây là công việc cần thiết khi khách hàng tiếp tục mở rộng hệ thống hoặc muốn quản lý lại thiết bị sau một thời gian sử dụng. Thay vì chỉ lắp camera mới rồi bàn giao, kỹ thuật viên kiểm tra cả hệ thống đang hoạt động để phát hiện những điểm cần xử lý. Cách làm này giúp hạn chế trường hợp camera mới hoạt động tốt nhưng hệ thống cũ lại phát sinh lỗi hoặc khó quản lý.

Yêu cầu thi công không ảnh hưởng nhiều đến hoạt động phòng gym

Phòng gym là môi trường có khách hàng sử dụng thường xuyên, do đó quá trình thi công phải được sắp xếp phù hợp.

Panaco triển khai theo từng khu vực và bám theo tiến độ, hạn chế để dây hoặc vật tư ảnh hưởng đến khu vực tập luyện. Đặc biệt với những tuyến đi dây qua các tầng, kỹ thuật viên phải tính toán vị trí đi dây và thiết bị để vừa đảm bảo tín hiệu, vừa giữ sự gọn gàng cho không gian phòng tập.

Giải pháp của Panaco cho Gymmate Thạch Lam Tân Phú

Với Gymmate Thạch Lam, Panaco không lựa chọn phương án thay mới toàn bộ hệ thống. Sau khi khảo sát, đội ngũ kỹ thuật xác định hệ thống hiện hữu vẫn có thể tiếp tục sử dụng, vì vậy phương án phù hợp hơn là giữ lại những thiết bị đang hoạt động ổn định, bổ sung camera tại vị trí cần thiết và nâng cấp hạ tầng mạng theo nhu cầu thực tế của cơ sở.

Cách triển khai này vừa đảm bảo hệ thống đáp ứng nhu cầu sử dụng, vừa giúp Gymmate tối ưu chi phí đầu tư thay vì phải mua mới những thiết bị vẫn còn đáp ứng tốt.

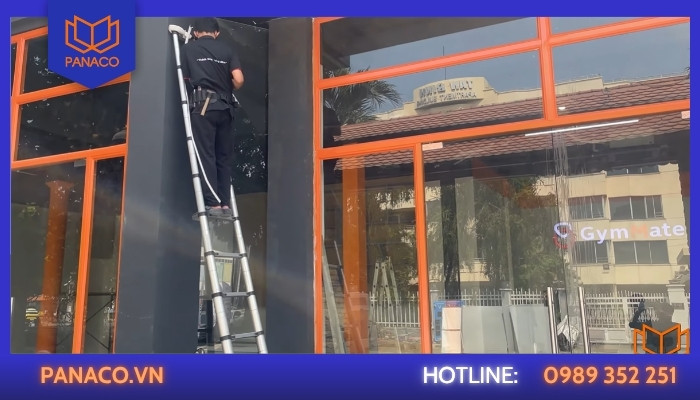

Bổ sung camera Hikvision 2MP tại vị trí cần tăng khả năng quan sát

Panaco bổ sung 1 camera IP Hikvision 2MP DS-2CD1021G2-LIU tại khu vực được xác định cần tăng khả năng giám sát.

Nhân viên kỹ thuật lắp bổ sung camera Hikvision 2MP tại vị trí chỉ định

Với hệ thống đã có camera từ trước, Panaco không cố gắng tăng số lượng thiết bị một cách không cần thiết. Kỹ thuật viên khảo sát các góc quan sát hiện có, xác định khu vực còn thiếu hình ảnh rồi mới lựa chọn vị trí lắp camera mới. Camera mới được kết nối vào hệ thống mạng hiện hữu và đưa về hệ thống quản lý chung.

Nhờ đó, chủ phòng gym vẫn có thể quản lý camera mới cùng với hệ thống đang sử dụng thay vì phải vận hành thêm một hệ thống camera độc lập.

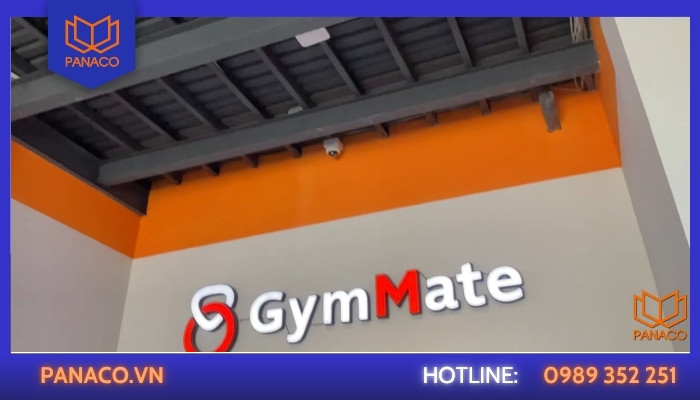

Tận dụng hệ thống camera và đầu ghi hiện hữu

Giữ nguyên các thiết bị hiện có trong phòng gymate

Một trong những giải pháp quan trọng của dự án là tận dụng hạ tầng và thiết bị hiện có. Do đây là hạng mục bổ sung, Panaco không thay mới đầu ghi hay ổ cứng nếu các thiết bị này vẫn đáp ứng yêu cầu sử dụng.

Đội ngũ kỹ thuật tiến hành kiểm tra hệ thống hiện hữu, xác định khả năng tiếp nhận camera mới và cấu hình bổ sung trên nền tảng đang có.

Cách làm này mang lại hai lợi ích rõ rệt:

• Hạn chế chi phí đầu tư thiết bị mới.
• Giữ cho hệ thống camera của Gymmate được quản lý tập trung, thay vì phát sinh thêm một hệ thống riêng.

Đây cũng là lý do chi phí của đợt triển khai này thấp hơn đáng kể so với một dự án lắp đặt camera mới từ đầu.

Bổ sung hệ thống switch để đáp ứng nhu cầu kết nối

Cùng với camera, Panaco triển khai thêm các thiết bị mạng gồm:

• 1 switch PoE 16 port Hikvision DS-3E1318P-EI/M.
• 1 switch TP-Link 8 port.
• 1 switch PoE 10 port Hikvision DS-3E1510P-EI/M.

Việc bổ sung switch không chỉ phục vụ riêng camera mới mà còn giúp hoàn thiện khả năng kết nối các thiết bị mạng tại cơ sở. Trong đó, switch PoE có thể đồng thời đảm nhiệm kết nối mạng và cấp nguồn cho các thiết bị tương thích, giúp giảm bớt việc phải bố trí nguồn điện riêng tại từng vị trí.

Với mô hình phòng gym có nhiều tầng và nhiều thiết bị truy cập mạng, việc phân bổ switch theo từng khu vực giúp hệ thống dễ quản lý hơn.

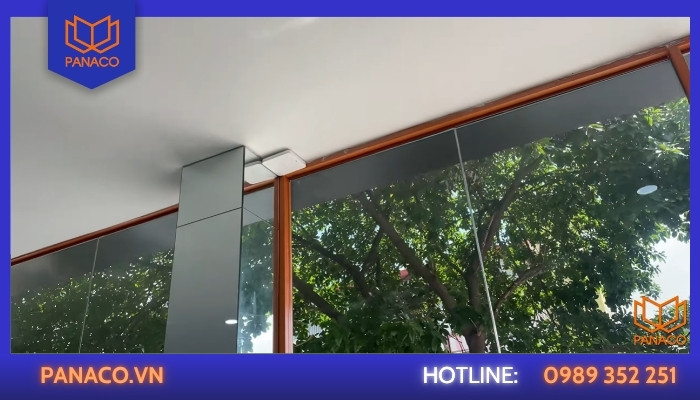

Triển khai 3 Access Point Ruijie Reyee cho khu vực phòng gym

Panaco bổ sung hệ thống WiFi bằng các Access Point Ruijie Reyee

Bên cạnh camera, Gymmate có nhu cầu sử dụng WiFi tại nhiều khu vực. Panaco bổ sung 3 Access Point Ruijie Reyee RG-RAP2200(E) nhằm tăng khả năng phủ sóng WiFi cho cơ sở.

Thay vì để một thiết bị phát WiFi phải bao phủ toàn bộ không gian, các Access Point được phân bổ theo khu vực sử dụng. Cách này phù hợp hơn với phòng gym có nhiều tầng, nhiều phòng và lượng thiết bị truy cập đồng thời.

Hệ thống WiFi sau khi hoàn thiện có thể phục vụ tốt hơn cho các nhu cầu như:

• Điện thoại của khách hàng.
• Máy tính và thiết bị quản lý.
• Thiết bị nhân viên.
• Các thiết bị IoT hoặc thiết bị mạng khác.
• Hoạt động vận hành hằng ngày của phòng gym.

Bổ sung Router Gateway để quản lý hệ thống mạng

Panaco triển khai thêm 1 Router Gateway Ruijie Reyee RG-EG209GS làm thiết bị quản lý và điều phối mạng. Thiết bị giúp hệ thống mạng có một điểm quản lý tập trung, đồng thời phối hợp với các thiết bị mạng và Access Point được triển khai trong công trình.

Đối với mô hình có nhiều thiết bị và nhiều khu vực truy cập, việc tổ chức hệ thống mạng bài bản ngay từ đầu sẽ thuận tiện hơn cho quá trình vận hành và xử lý sự cố sau này.

Triển khai khoảng 110m dây Cat6

Để kết nối các thiết bị mới với hạ tầng hiện hữu, Panaco triển khai khoảng 110m dây Cat6 Hikvision. Các tuyến dây được khảo sát và đi theo mặt bằng thực tế của công trình, ưu tiên tuyến ngắn, gọn và thuận tiện cho việc kiểm tra về sau.

Với công trình có nhiều tầng, việc đi dây cần được tính toán từ vị trí thiết bị đến điểm tập trung mạng. Panaco hạn chế để dây chạy tự do hoặc tạo thành những tuyến khó bảo trì.

Đồng thời, kỹ thuật viên đánh dấu và kiểm tra các đường kết nối trong quá trình thi công để thuận tiện cho việc xác định tuyến khi cần xử lý sự cố.

Hoàn thiện kết nối giữa các tầng

Một phần quan trọng trong giải pháp là xử lý kết nối giữa khu vực trệt, lầu 1 và lầu 2. Các thiết bị mạng tại từng khu vực cần được kết nối về hệ thống chung để camera, WiFi và các thiết bị khác có thể hoạt động đồng bộ.

Panaco tiến hành kiểm tra hệ thống đường truyền hiện hữu, bổ sung các tuyến còn thiếu và sắp xếp lại kết nối theo phương án phù hợp.

Nhờ đó, hệ thống sau khi hoàn thiện không chỉ có thêm camera mà còn có hạ tầng mạng tốt hơn để đáp ứng các nhu cầu sử dụng trong quá trình vận hành phòng gym.

Bổ sung hệ thống dây loa

Ngoài camera và mạng, dự án còn triển khai khoảng 180 m dây loa VSC-215 2×1.5. Hạng mục này được thực hiện đồng thời trong quá trình thi công nhằm hoàn thiện hạ tầng phục vụ hệ thống âm thanh tại cơ sở.

Việc triển khai các tuyến dây cùng đợt giúp hạn chế phải thi công lại nhiều lần, đặc biệt tại những vị trí đi dây qua các tầng hoặc khu vực đã hoàn thiện.

Kiểm tra lại toàn bộ camera hiện hữu

Không chỉ tập trung vào camera mới, Panaco kiểm tra lại tín hiệu của hệ thống camera đang sử dụng. Kỹ thuật viên kiểm tra các tuyến dây, kết nối mạng và khả năng hiển thị của camera để xác định tình trạng thực tế. Nếu hệ thống hiện hữu vẫn hoạt động bình thường, Panaco giữ nguyên cấu hình thay vì thay thế.

Đây là một trong những điểm thể hiện rõ phương án mở rộng có chọn lọc của dự án: thiết bị nào còn tốt thì tiếp tục sử dụng, hạng mục nào thiếu thì bổ sung, phần nào cần xử lý mới tiến hành nâng cấp.

Sắp xếp thiết bị tập trung và dễ bảo trì

Các thiết bị mạng và thiết bị liên quan được bố trí theo hướng tập trung, giúp việc quản lý và bảo trì thuận tiện hơn. Thay vì để switch, router và các thiết bị mạng nằm rải rác không theo hệ thống, Panaco tổ chức lại các điểm kết nối để kỹ thuật viên có thể dễ dàng xác định:

Thiết bị nào → kết nối với switch nào → thuộc khu vực nào → tuyến dây nào.

Điều này đặc biệt hữu ích khi phòng gym đi vào vận hành lâu dài. Nếu sau này một camera mất tín hiệu hoặc một khu vực WiFi gặp vấn đề, kỹ thuật viên có thể khoanh vùng nguyên nhân nhanh hơn.

Xem thêm: Giải pháp lắp khóa điện tử thông minh

Chi phí tham khảo

Với đặc thù là hạng mục bổ sung trên hệ thống đã có, tổng chi phí của dự án sẽ khác đáng kể so với một công trình phải đầu tư mới toàn bộ camera, đầu ghi và ổ cứng. Tổng chi phí tham khảo là: 31.316.000 đồng

Mức chi phí này bao gồm các thiết bị, vật tư và hạng mục triển khai trong đợt bổ sung, trong đó có:

• 1 camera IP Hikvision 2MP.
• 1 Router Gateway Ruijie Reyee.
• 3 Access Point Ruijie Reyee.
• 1 switch PoE 16 port.
• 1 switch TP-Link 8 port.
• 1 switch PoE 10 port.
• Khoảng 110 m dây Cat6.
• Khoảng 180 m dây loa.
• Tủ đầu ghi và các vật tư, phụ kiện liên quan.
• Công tác lắp đặt, cấu hình và hoàn thiện hệ thống.

Lưu ý: Chi phí trên là mức tham khảo theo hạng mục thực tế tại Gymmate Thạch Lam Tân Phú. Với các phòng gym khác, ngân sách có thể thay đổi tùy diện tích, số lượng camera cần bổ sung, hệ thống mạng hiện hữu, số tầng, khoảng cách kéo dây và thiết bị cần thay mới.

Kết quả sau khi hoàn thiện

Sau khoảng 3 ngày triển khai, Panaco đã hoàn thiện các hạng mục bổ sung tại Gymmate Thạch Lam Tân Phú theo đúng nhu cầu của cơ sở.

Thay vì thay mới toàn bộ hệ thống, Panaco đã kết nối phần thiết bị bổ sung với hạ tầng hiện hữu, giúp Gymmate tiếp tục tận dụng hệ thống đang hoạt động và mở rộng thêm khi có nhu cầu.

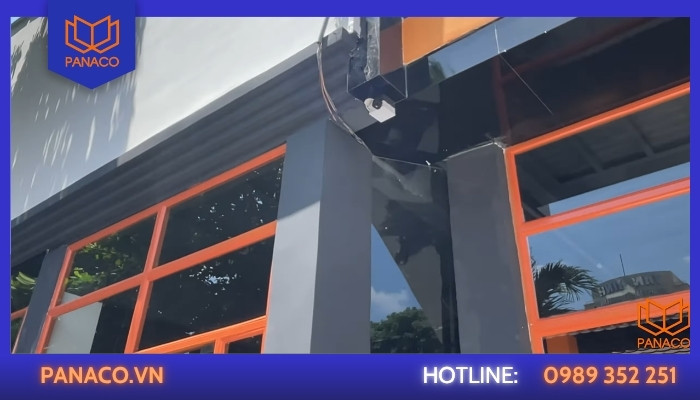

Tăng thêm một góc quan sát cho phòng gym

Hình ảnh sau lắp khi Panaco đặt bổ sung 1 camera cho phòng gym

Camera Hikvision 2MP mới được đưa vào hệ thống, bổ sung góc quan sát tại vị trí trước đó còn thiếu. Hình ảnh từ camera mới được tích hợp vào hệ thống chung, giúp chủ cơ sở có thêm dữ liệu để theo dõi và kiểm tra hoạt động tại phòng gym.

Hạ tầng mạng được hoàn thiện hơn

Việc bổ sung switch, router, Access Point và khoảng 110m dây Cat6 giúp hệ thống mạng tại cơ sở được mở rộng theo nhu cầu thực tế. Đặc biệt, các khu vực ở nhiều tầng được kết nối đồng bộ hơn, tạo nền tảng để hệ thống camera và WiFi hoạt động ổn định.

WiFi được mở rộng cho các khu vực sử dụng

Ba Access Point Ruijie Reyee được triển khai giúp tăng vùng phủ WiFi tại cơ sở. Hệ thống được phân bổ theo khu vực thay vì tập trung toàn bộ khả năng phát sóng vào một điểm, phù hợp hơn với đặc điểm phòng gym có nhiều không gian và nhiều thiết bị truy cập.

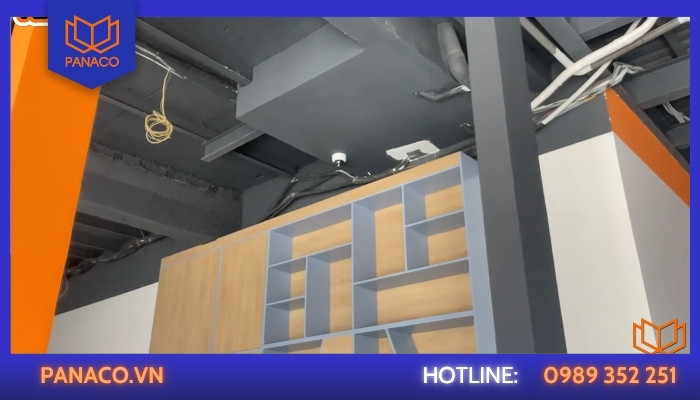

Hệ thống camera cũ tiếp tục được sử dụng

Một trong những kết quả quan trọng nhất là Gymmate không cần thay mới toàn bộ hệ thống camera hiện hữu. Các thiết bị đang hoạt động tốt tiếp tục được giữ lại, trong khi Panaco bổ sung camera và hạ tầng cần thiết. Nhờ vậy, khách hàng có thể mở rộng hệ thống nhưng vẫn kiểm soát tốt ngân sách đầu tư.

Các thiết bị đang hoạt động tốt tiếp tục được giữ lại

Quản lý hệ thống thuận tiện hơn

Sau khi hoàn thiện, Panaco kiểm tra lại tín hiệu, cấu hình thiết bị và xử lý thông tin đăng nhập của hệ thống camera theo yêu cầu. Hệ thống sau đó được kiểm tra tổng thể trước khi bàn giao, đảm bảo camera bổ sung, thiết bị mạng và các kết nối liên quan hoạt động ổn định.

Không phải phòng gym nào cũng cần thay mới toàn bộ hệ thống camera khi muốn mở rộng hoặc bổ sung thêm thiết bị. Với những cơ sở đã có hệ thống, Panaco có thể khảo sát hiện trạng, kiểm tra thiết bị đang sử dụng và tư vấn phương án mở rộng phù hợp, ưu tiên tận dụng những thiết bị còn hoạt động tốt để tối ưu chi phí đầu tư. Nếu phòng gym, fitness center hoặc chuỗi phòng tập của bạn đang cần lắp mới, bổ sung camera, mở rộng WiFi hoặc nâng cấp hệ thống giám sát, hãy liên hệ Panaco để được khảo sát và tư vấn cấu hình phù hợp với mặt bằng và ngân sách.
