Lắp camera cho nhà máy dệt JINXIN – KCN Thuận Đạo Bến Lức Long An

Các khu công nghiệp ngày càng phát triển, nhu cầu đảm bảo an ninh – an toàn – quản lý vận hành hiệu quả tại nhà máy sản xuất trở thành yếu tố bắt buộc đối với doanh nghiệp. Đặc biệt với ngành dệt may, nơi có mật độ nhân sự cao, máy móc hoạt động liên tục và giá trị tài sản lớn, việc đầu tư hệ thống camera giám sát chuyên nghiệp là giải pháp không thể thiếu.

Công ty PANACO tự hào là đơn vị được Nhà máy dệt JINXIN tin tưởng lựa chọn triển khai lắp đặt hệ thống camera giám sát nhà máy tại Khu công nghiệp Thuận Đạo, Bến Lức, Long An, đáp ứng đầy đủ yêu cầu về kỹ thuật, tiến độ và tính ổn định lâu dài.

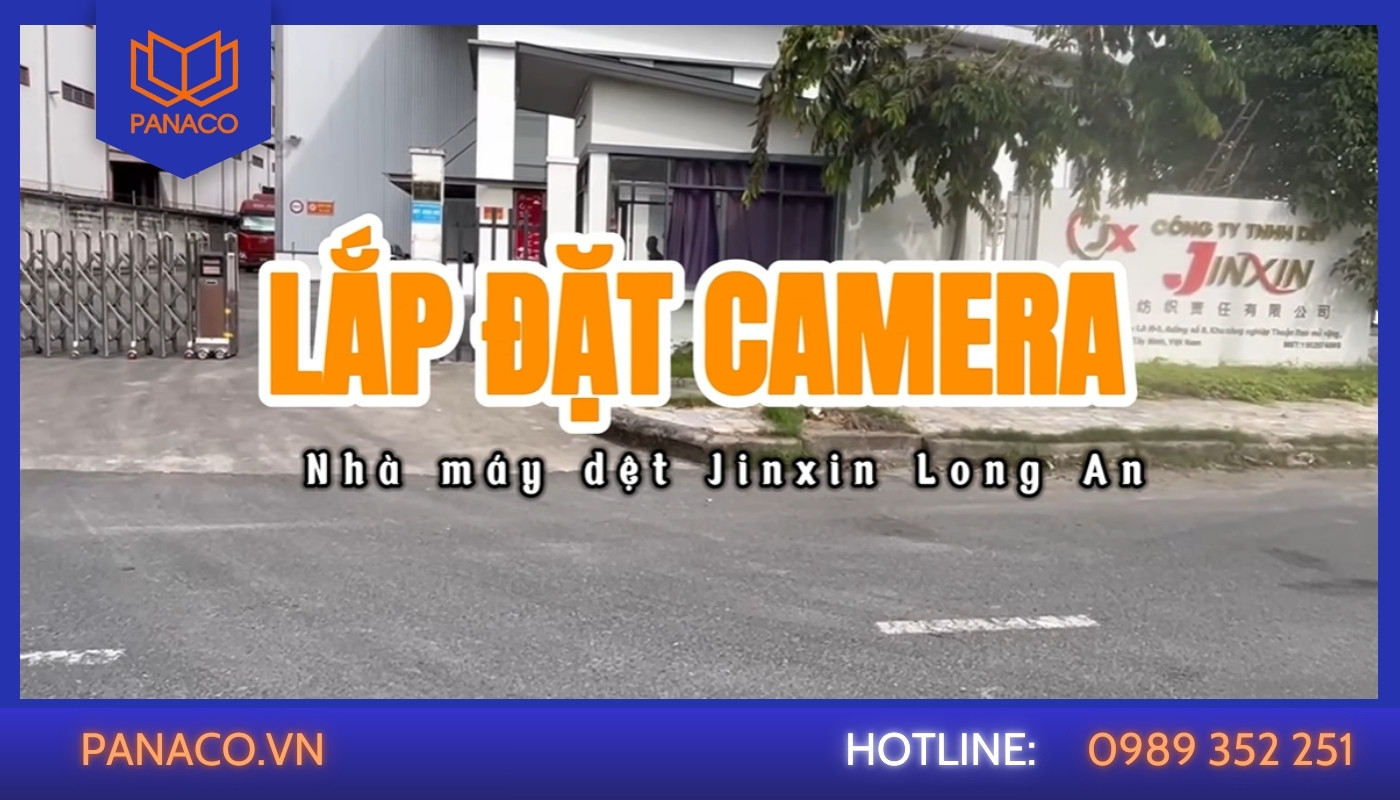

Nhà máy dệt JINXIN là công trình sản xuất có diện tích lớn

Tổng quan dự án lắp camera nhà máy dệt JINXIN

Nhà máy dệt JINXIN là công trình sản xuất có diện tích lớn, nhiều phân khu chức năng như khu sản xuất, kho nguyên liệu, kho thành phẩm, hành lang kỹ thuật và khu vực ra vào. Điều này đòi hỏi hệ thống camera phải được thiết kế bài bản, đồng bộ và có độ ổn định cao.

Giới thiệu nhanh dự án

Nhà máy dệt JINXIN tại Khu công nghiệp Thuận Đạo, Bến Lức, Long An có nhiều khu vực sản xuất và các vị trí cần được giám sát thường xuyên. Với đặc thù nhà xưởng hoạt động liên tục, mặt bằng rộng và nhiều vị trí lắp đặt trên cao, hệ thống camera cần được tính toán đồng bộ từ vị trí lắp đặt, đường truyền, thiết bị mạng đến lưu trữ dữ liệu.

Panaco triển khai hệ thống 31 camera IP Hikvision, kết hợp 5 switch PoE, đầu ghi 32 kênh và ổ cứng 10TB. Tổng chiều dài cáp mạng sử dụng thực tế lên đến 1.525 mét, được tổ chức theo từng khu vực để đảm bảo tín hiệu và thuận tiện cho việc quản lý, bảo trì sau này.

Thời gian thi công

Dự án được Panaco triển khai trong khoảng 5 ngày, kết hợp với tiến độ hoạt động của nhà máy để hạn chế ảnh hưởng đến quá trình sản xuất. Công việc được thực hiện lần lượt từ khảo sát, kéo dây, lắp đặt camera, hoàn thiện hệ thống tủ thiết bị, cấu hình đầu ghi và kiểm tra toàn bộ tín hiệu trước khi bàn giao.

Đặc thù công trình có nhiều vị trí camera trên cao nên đội ngũ kỹ thuật phải sử dụng giàn giáo và các thiết bị hỗ trợ để đảm bảo quá trình lắp đặt an toàn, đồng thời căn chỉnh chính xác góc quan sát.

Diện tích nhà máy dệt

Nhà máy có mặt bằng sản xuất rộng, gồm khu vực xưởng, kho, lối đi nội bộ và các khu vực phụ trợ. Do đặc thù không gian nhà xưởng có nhiều vị trí cần quan sát và khoảng cách giữa camera với thiết bị trung tâm khác nhau, Panaco phải tính toán phương án bố trí camera và đường truyền phù hợp với từng khu vực.

Sơ đồ hệ thống

Hệ thống được tổ chức theo mô hình camera IP, tín hiệu từ các camera được truyền qua hệ thống mạng và switch PoE về đầu ghi trung tâm. Việc bố trí hệ thống theo hướng tập trung giúp bộ phận quản lý thuận tiện theo dõi hình ảnh, kiểm tra lại dữ liệu và xử lý khi phát sinh sự cố.

Khoảng cách kéo dây

Với đặc thù nhà máy có mặt bằng rộng, hệ thống sử dụng tổng cộng 1.525 mét dây cáp mạng CAT6 Hikvision DS-1LN6-UE-W theo khối lượng thực tế. Dây được triển khai từ các vị trí camera về các khu vực tập trung thiết bị, kết hợp 5 switch PoE 10 Port 100Mbps để đảm bảo việc truyền tín hiệu và cấp nguồn cho camera.

Tại những vị trí đi dây trong khu vực nhà xưởng, Panaco sử dụng ruột gà và ống bảo vệ phù hợp nhằm hạn chế tác động từ môi trường, đồng thời giúp hệ thống dây dẫn gọn gàng và dễ kiểm tra khi cần bảo trì.

Loại thiết bị sử dụng

Hệ thống camera nhà máy JINXIN sử dụng thiết bị Hikvision làm thành phần chính, kết hợp các thiết bị mạng, lưu trữ và vật tư phụ trợ.

Ngoài các thiết bị chính, hệ thống còn sử dụng dây điện, phụ kiện thi công và các vật tư phục vụ quá trình lắp đặt, đấu nối, đánh dấu và hoàn thiện hệ thống.

Màn hình check VAR được sử dụng trong quá trình kiểm tra và cấu hình, giúp kỹ thuật viên kiểm tra trực tiếp hình ảnh từng camera, căn chỉnh góc quan sát và xác nhận tín hiệu trước khi bàn giao.

Nhu cầu & yêu cầu từ phía nhà máy JINXIN

Trong quá trình khảo sát thực tế, Panaco ghi nhận các yêu cầu chính từ phía chủ đầu tư:

• Giám sát toàn bộ hoạt động trong khu vực nhà máy
• Kiểm soát an ninh tại các cổng ra vào, khu vực sản xuất và kho bãi
• Theo dõi quy trình làm việc, đảm bảo an toàn lao động
• Hình ảnh rõ nét, dễ truy xuất khi cần kiểm tra sự cố
• Hệ thống hoạt động ổn định 24/7, không gián đoạn
• Thi công nhanh, đúng tiến độ, không ảnh hưởng đến hoạt động sản xuất

Từ đó, Panaco đã xây dựng giải pháp lắp đặt camera trọn gói phù hợp với đặc thù nhà máy dệt, tối ưu giữa hiệu quả giám sát và chi phí đầu tư.

Vấn đề nhà máy dệp JINXIN cần xử lý

Đặc thù của nhà máy dệt khác khá nhiều so với camera cho nhà ở hoặc văn phòng. Không gian sản xuất rộng, máy móc hoạt động liên tục, nhiều khu vực có chiều cao lớn và lượng người di chuyển trong nhà máy tương đối nhiều.

Khu vực nhà xưởng

Khu vực sản xuất có nhiều máy móc và dây chuyền hoạt động liên tục. Nếu chỉ quản lý bằng nhân sự trực tiếp sẽ khó bao quát toàn bộ mặt bằng, đặc biệt tại những vị trí nằm xa khu vực quản lý.

Do đó, nhà máy cần hệ thống camera có thể theo dõi liên tục hoạt động trong xưởng, hỗ trợ kiểm tra khi xảy ra sự cố và thuận tiện truy xuất hình ảnh khi cần.

Khu vực kho và xuất nhập hàng

Kho và các khu vực liên quan đến xuất nhập hàng là những vị trí cần được kiểm soát thường xuyên. Hàng hóa được vận chuyển qua nhiều thời điểm trong ngày nên việc có hình ảnh lưu trữ giúp bộ phận quản lý dễ dàng đối chiếu khi cần kiểm tra.

Khu vực cổng và lối ra vào

Các vị trí ra vào nhà máy cần được quan sát để hỗ trợ kiểm soát người, phương tiện và hoạt động vận chuyển hàng hóa. Camera tại đây cần đảm bảo góc nhìn phù hợp và hình ảnh đủ rõ để phục vụ việc kiểm tra lại sau này.

Hạ tầng nhà máy có khoảng cách kéo dây lớn

Do mặt bằng nhà máy rộng, khoảng cách từ camera đến khu vực tập trung thiết bị không đồng đều. Tổng chiều dài dây mạng thực tế lên tới 1.525 mét. Vì vậy, hệ thống không thể triển khai theo kiểu kéo toàn bộ dây về một điểm mà cần chia các khu vực truyền dẫn, sử dụng switch PoE và tổ chức dây dẫn hợp lý để hệ thống hoạt động ổn định.

Giải pháp Panaco triển khai cho nhà máy dệt JINXIN

1. Hệ thống camera giám sát quy mô lớn – 32 camera đồng bộ

Panaco triển khai 32 camera giám sát có dây, bố trí tại các vị trí trọng yếu:

• Khu vực sản xuất chính
• Kho nguyên liệu và kho thành phẩm
• Hành lang, lối đi nội bộ
• Cổng ra vào, khu vực xuất – nhập hàng

Camera được lựa chọn phù hợp với môi trường nhà máy dệt, đảm bảo hoạt động ổn định trong điều kiện bụi, nhiệt độ và ánh sáng phức tạp.

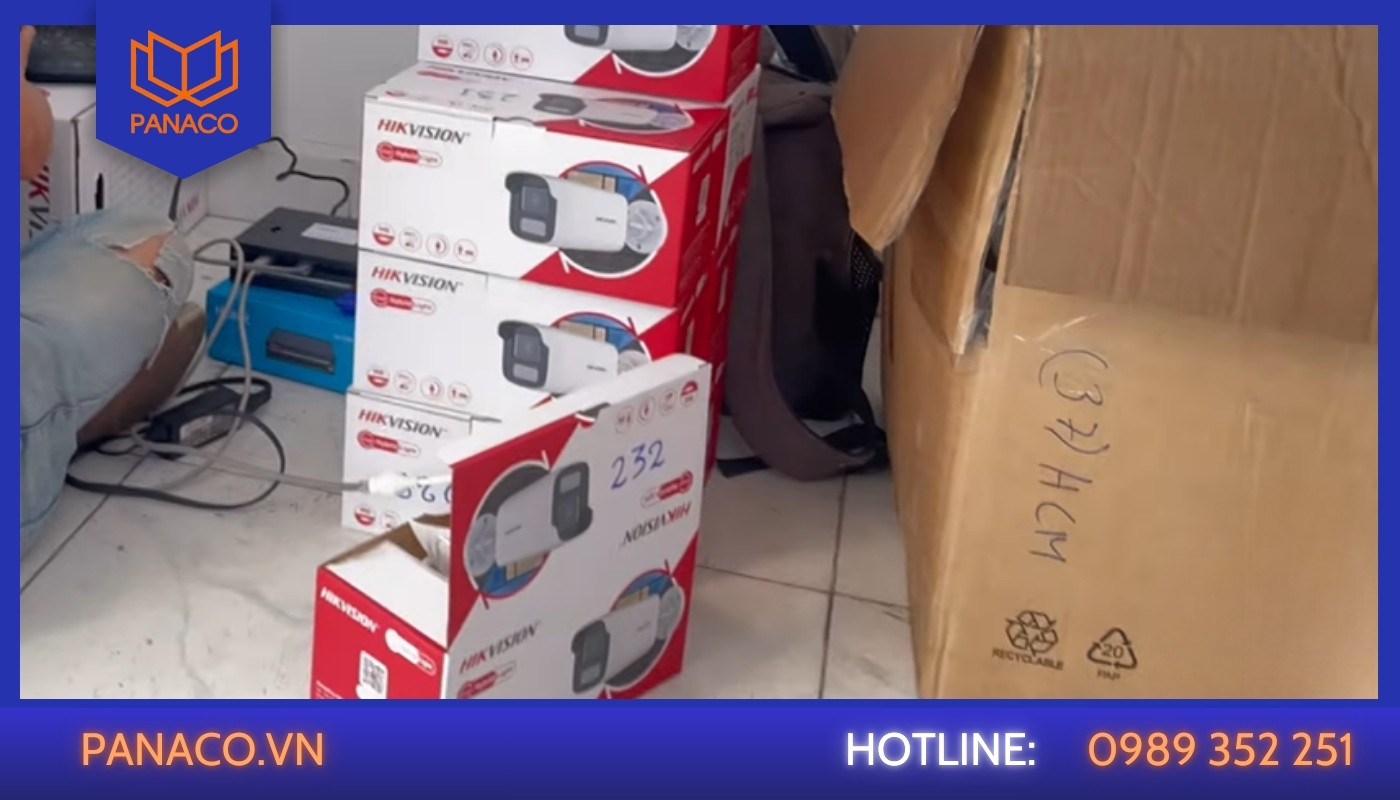

Hệ thống camera giám sát quy mô lớn – 32 camera đồng bộ

2. Hạ tầng truyền dẫn với 2 dây link – Tối ưu tín hiệu

Hệ thống được thiết kế với 2 dây link truyền dẫn, giúp:

• Đảm bảo tín hiệu ổn định cho hệ thống camera
• Giảm thiểu rủi ro gián đoạn khi vận hành
• Hỗ trợ truy cập và quản lý dữ liệu nhanh chóng

Giải pháp hạ tầng này giúp nhà máy dễ dàng mở rộng hoặc nâng cấp trong tương lai.

3. Lưu trữ & quản lý tập trung

Dữ liệu hình ảnh được lưu trữ tập trung, cho phép:

• Xem trực tiếp và xem lại khi cần
• Hỗ trợ công tác kiểm tra, đối chiếu sự cố
• Quản lý hiệu quả dù người quản lý không có mặt trực tiếp tại nhà máy

Quy trình triển khai dự án tại nhà máy JINXIN

Panaco triển khai dự án theo quy trình chuyên nghiệp, rõ ràng, giúp khách hàng dễ theo dõi và kiểm soát tiến độ.

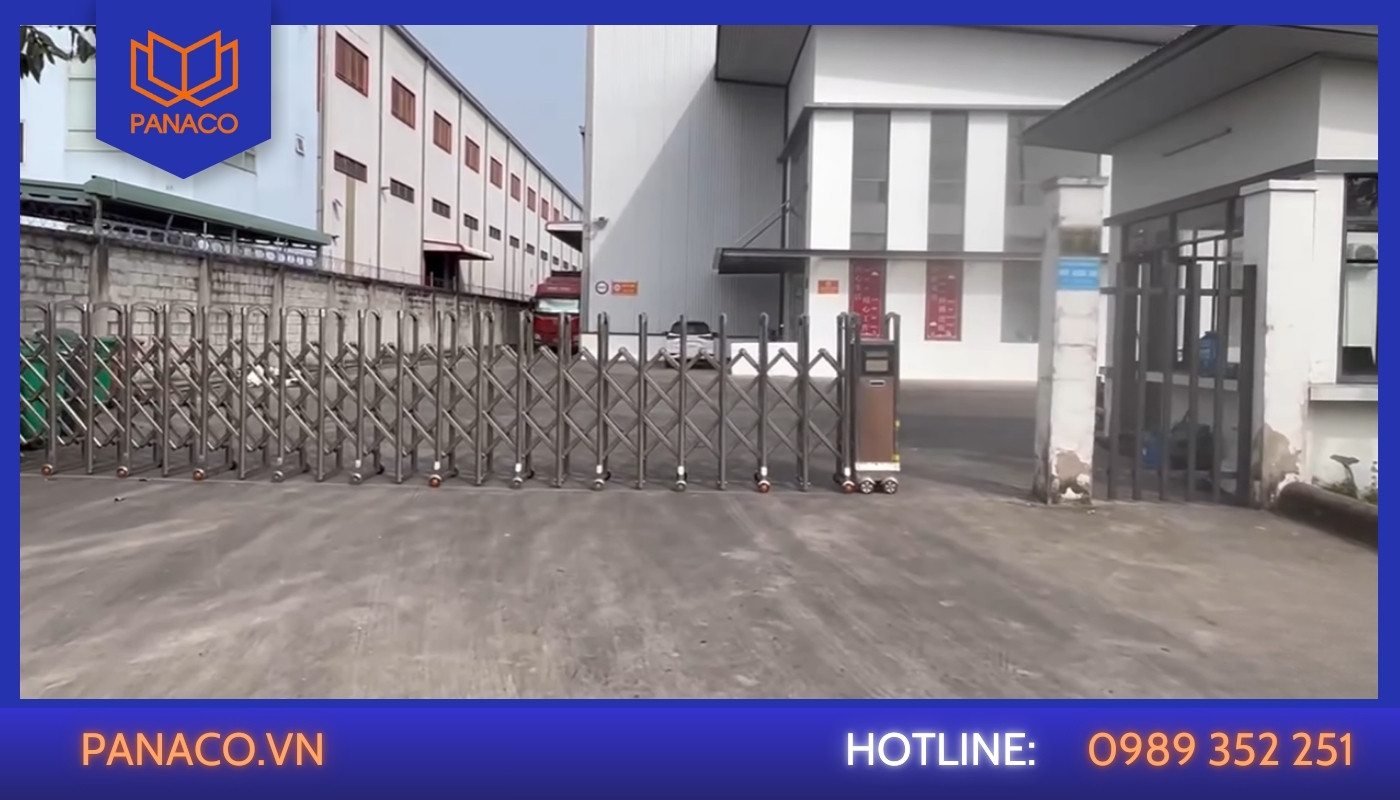

Bước 1: Khảo sát thực tế công trình

Khảo sát thực tế công trình

Đội ngũ kỹ thuật Panaco tiến hành khảo sát toàn bộ mặt bằng nhà máy, đánh giá diện tích, kết cấu và các vị trí cần giám sát.

Bước 2: Tư vấn & thiết kế giải pháp

Dựa trên nhu cầu thực tế, Panaco tư vấn phương án bố trí 32 camera và thiết kế sơ đồ đi dây, đảm bảo không có điểm mù.

Tư vấn & thiết kế giải pháp

Bước 3: Triển khai đi dây & lắp đặt thiết bị

Tiến hành đi dây camera và 2 dây link truyền dẫn một cách gọn gàng, an toàn, đảm bảo thẩm mỹ và độ bền lâu dài.

Tập kết và chuẩn bị vật tư cáp truyền dẫn chuyên dụng trước khi thi công

Đội ngũ Panaco tiến hành đi dây ngầm trên trần thạch cao khu vực văn phòng

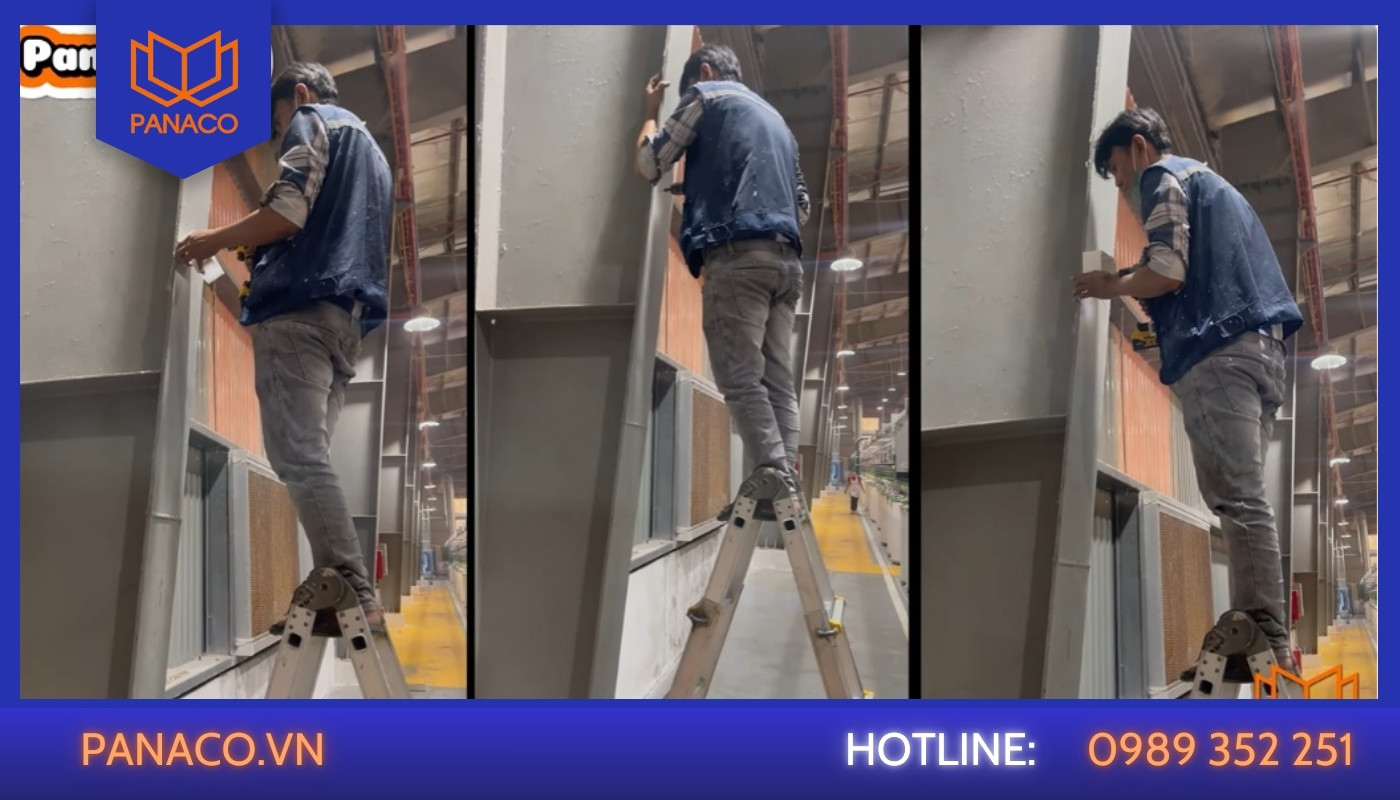

Thi công hệ thống ống bảo vệ và đi dây dọc theo cột thép nhà xưởng

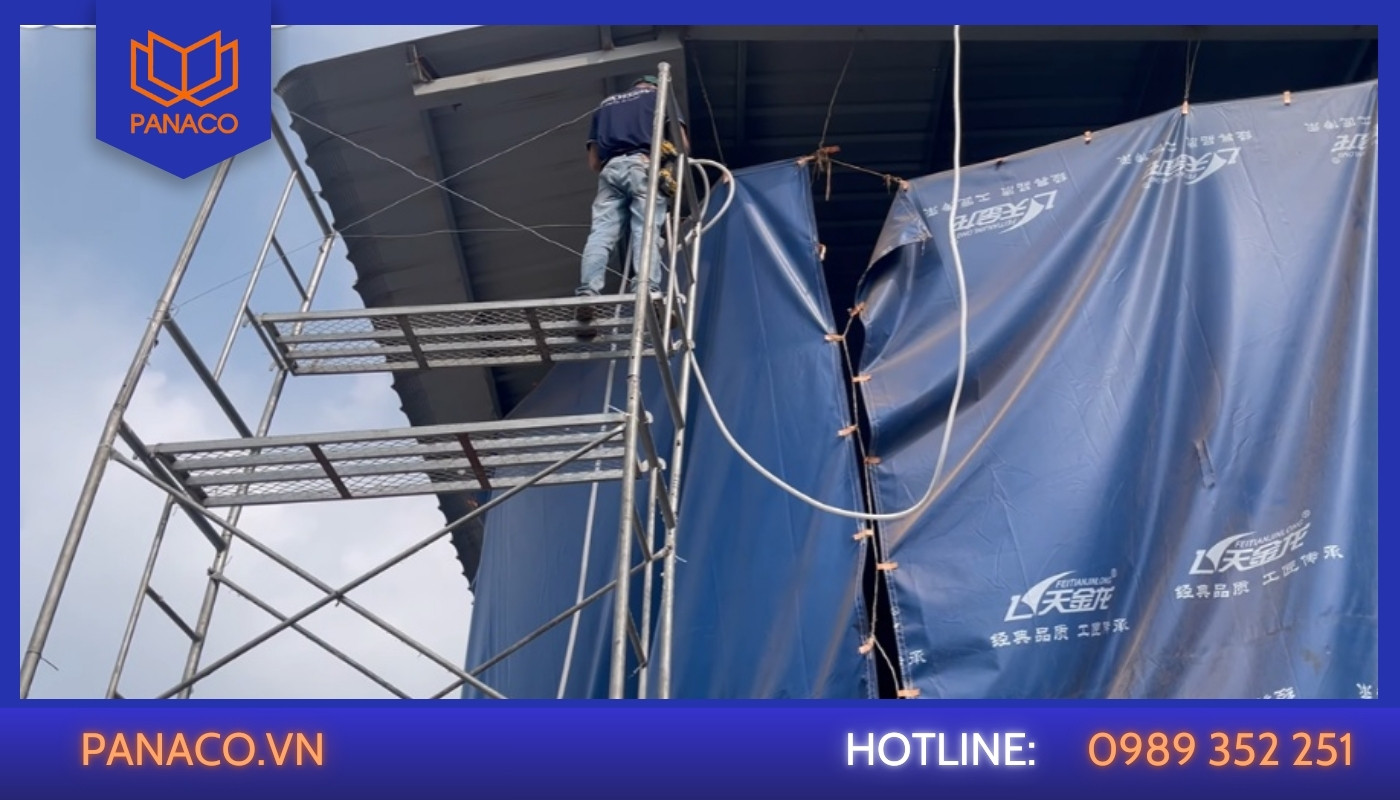

Sử dụng giàn giáo chuyên dụng để lắp đặt camera tại các vị trí trên cao

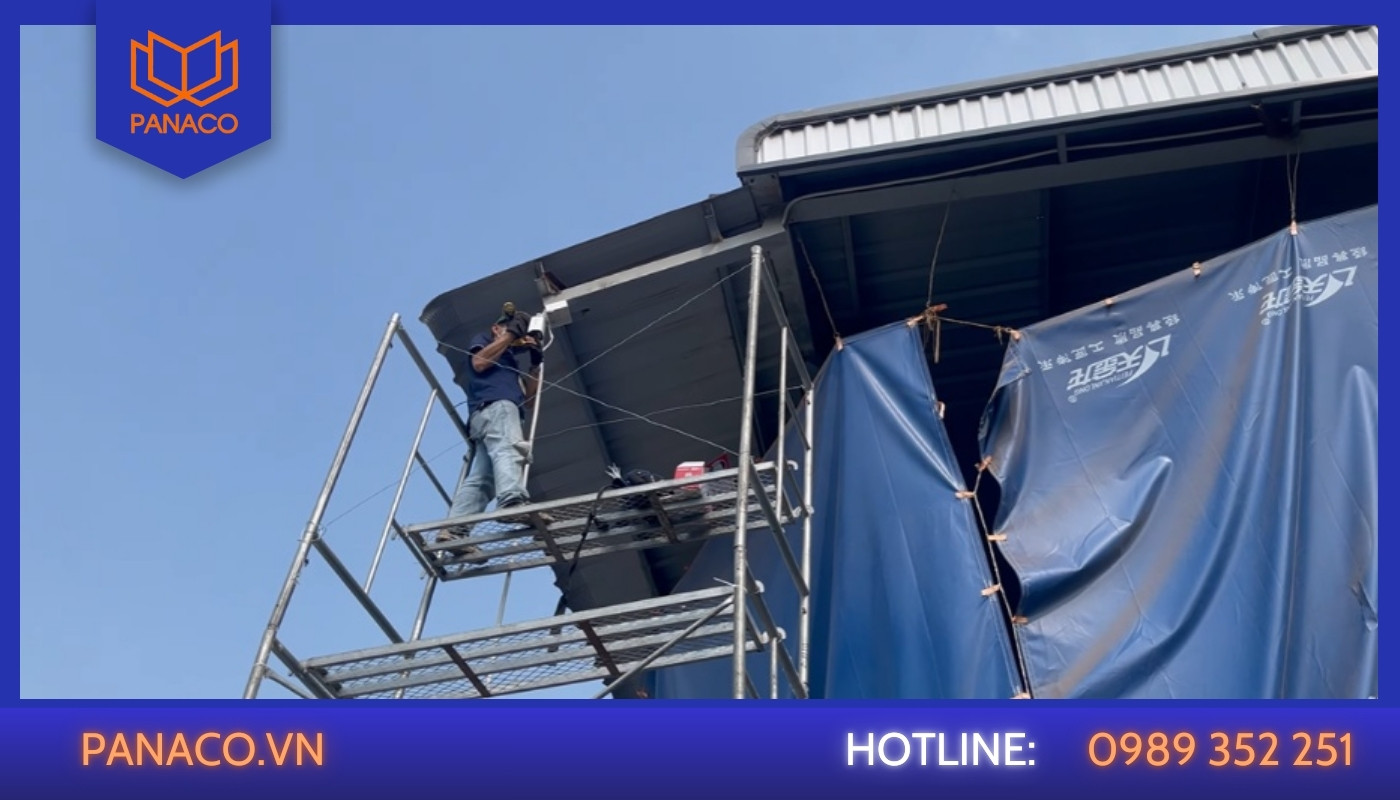

Kỹ thuật viên căn chỉnh góc quan sát camera tại khu vực cửa xưởng

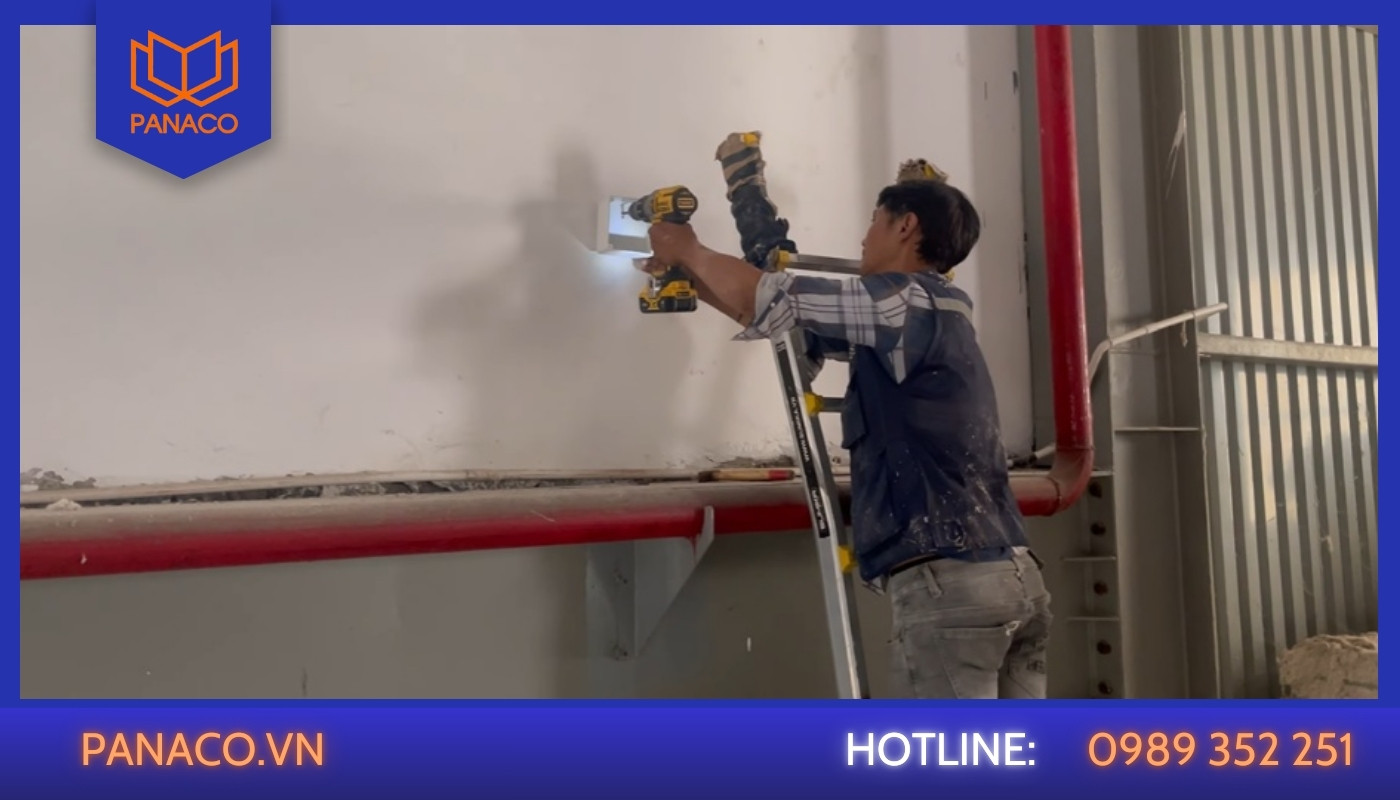

Lắp đặt đế âm và cố định camera chắc chắn lên vách tường nhà máy

Bước 4: Cấu hình hệ thống & kiểm tra

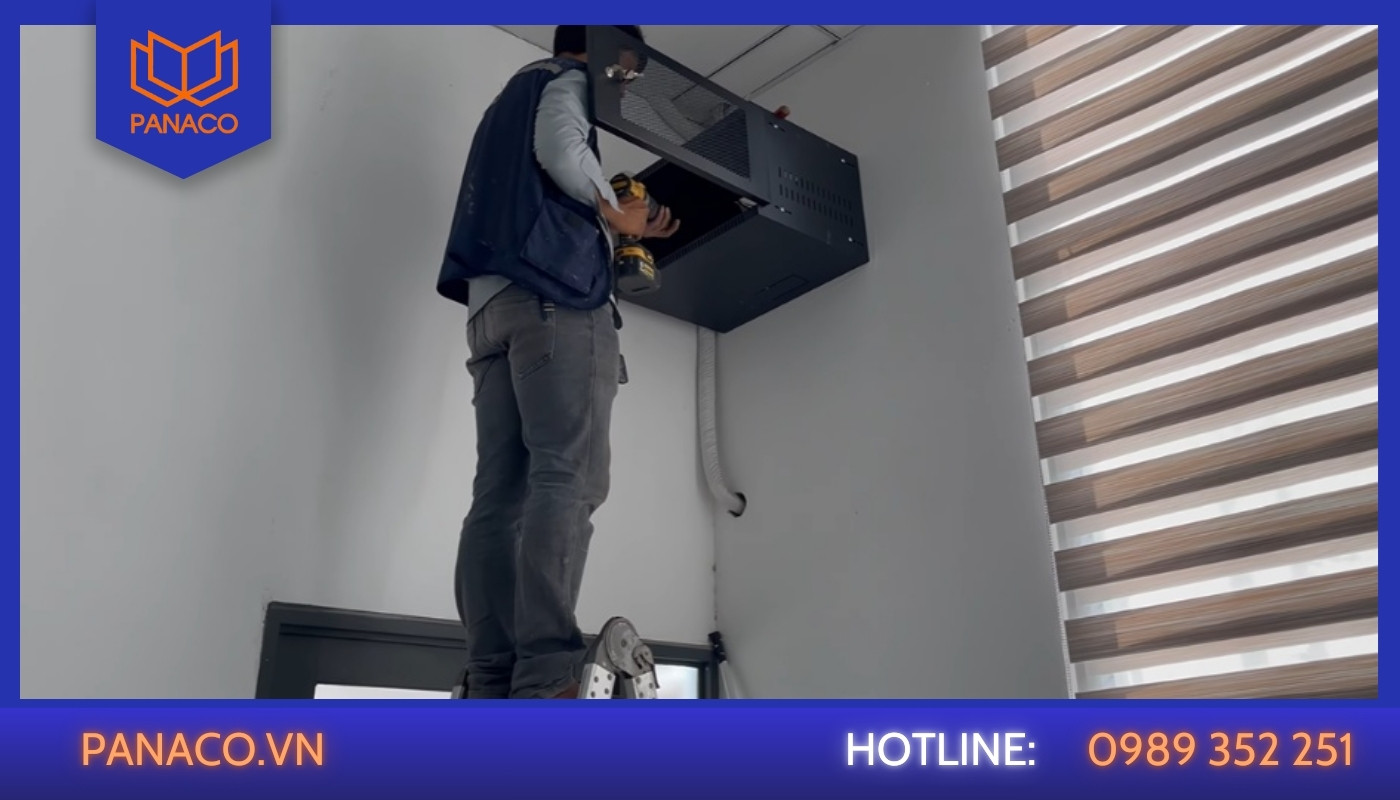

Lắp đặt tủ Rack trung tâm và đấu nối thiết bị ghi hình

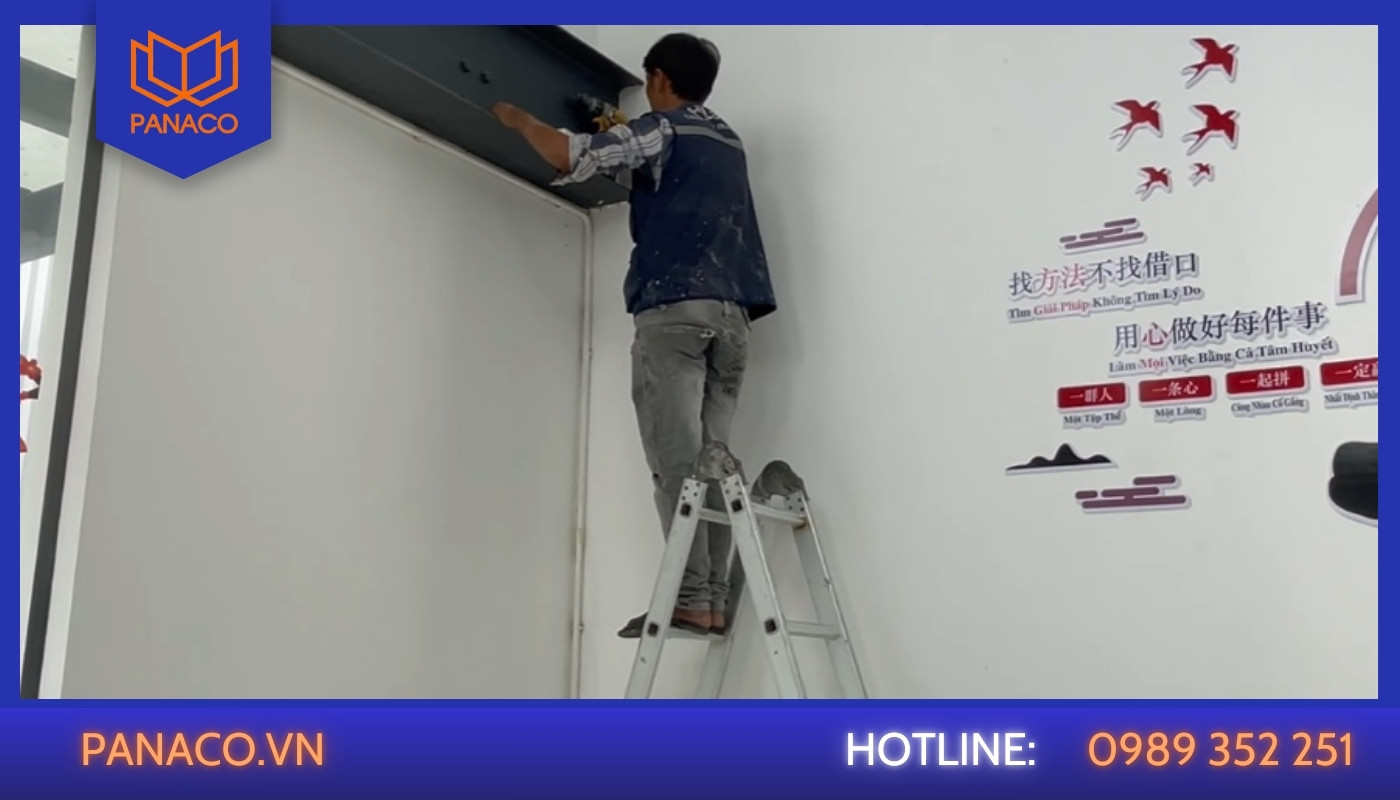

Kiểm tra kỹ thuật cuối cùng và cấu hình phần mềm quản lý camera

Kỹ thuật viên cấu hình đầu ghi, kiểm tra tín hiệu từng camera, đảm bảo hệ thống hoạt động ổn định 24/7.

Bước 5: Bàn giao & hướng dẫn sử dụng

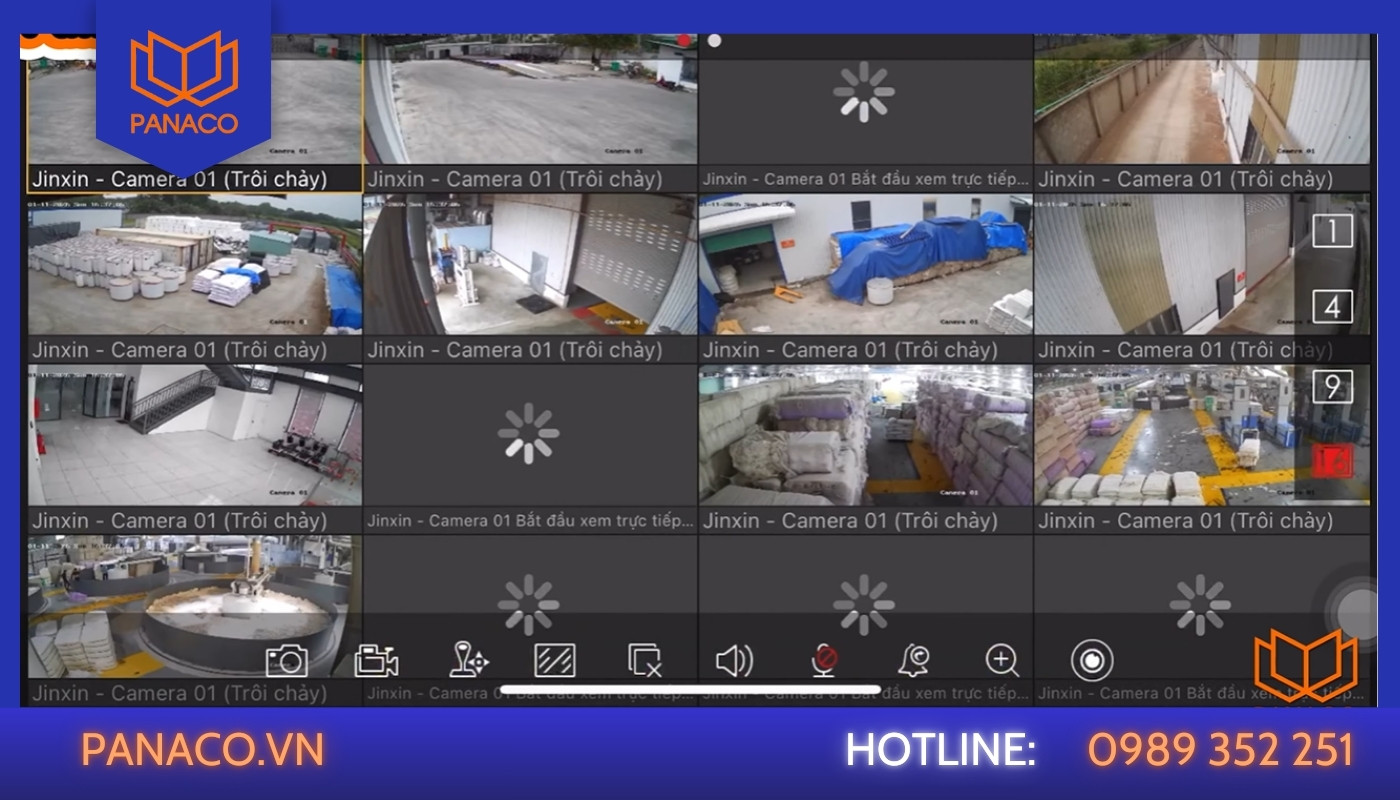

Hệ thống màn hình tổng hiển thị sắc nét toàn bộ 32 mắt camera

Panaco bàn giao hệ thống, hướng dẫn vận hành và sử dụng cho bộ phận quản lý nhà máy.

Toàn bộ dự án được hoàn thành trong 5 ngày, đúng tiến độ cam kết với chủ đầu tư.

Video giới thiệu dự án lắp camera nhà máy JINXIN

Hiệu quả sau khi hệ thống đi vào hoạt động

Sau thời gian thi công 5 ngày, Panaco hoàn thiện hệ thống camera giám sát cho nhà máy dệt JINXIN với 31 camera IP Hikvision. Hệ thống được kết nối tập trung về đầu ghi 32 kênh, sử dụng ổ cứng 10TB để lưu trữ dữ liệu. Phần hạ tầng truyền dẫn được hoàn thiện với 5 switch PoE và tổng cộng 1.525 mét cáp mạng CAT6.

Sau khi nghiệm thu, hệ thống đáp ứng các nhu cầu chính của nhà máy:

• Giám sát các khu vực sản xuất và những vị trí quan trọng trong nhà máy.
• Theo dõi hoạt động tại các lối đi và khu vực ra vào.
• Hỗ trợ kiểm tra, đối chiếu hình ảnh khi phát sinh sự cố.
• Lưu trữ dữ liệu tập trung trên đầu ghi 32 kênh.
• Hệ thống dây dẫn được bảo vệ và sắp xếp phù hợp với kết cấu nhà xưởng.
• Thiết bị được tập trung trong tủ, thuận tiện cho việc quản lý và bảo trì.

Nếu doanh nghiệp đang cần lắp camera cho nhà máy, nhà xưởng, kho hàng hoặc khu công nghiệp, có thể liên hệ Panaco qua Zalo 0989 352 251 để được khảo sát thực tế và tư vấn phương án phù hợp với mặt bằng công trình.

Chi phí lắp camera cho nhà máy dệp JINXIN

Chi phí dưới đây được lấy theo khối lượng thực tế trong dự án JINXIN, phù hợp để khách hàng tham khảo khi dự toán ngân sách lắp camera cho nhà máy dệt.

Lưu ý: Chi phí trên là chi phí của riêng dự án JINXIN theo khối lượng thực tế nghiệm thu. Giá lắp camera cho nhà máy khác có thể thay đổi tùy số lượng camera, khoảng cách kéo dây, loại camera, dung lượng lưu trữ, điều kiện thi công và yêu cầu về hạ tầng.
