Lắp camera cho khu biệt thự Mỹ Gia 2 Quận 7

Panaco vừa hoàn thiện dự án lắp đặt hệ thống camera giám sát cho một căn biệt thự tại khu Mỹ Gia 2, Quận 7 – TP.HCM. Đây là một công trình khá đặc biệt bởi không gian biệt thự rộng, nhiều tầng, có thang máy trong nhà, hồ bơi, sân vườn, ban công và nhiều khu vực hành lang. Vì vậy, yêu cầu đặt ra là phải bố trí sao cho từng góc quan trọng đều có hình ảnh rõ ràng, hạn chế điểm mù nhưng vẫn đảm bảo tính thẩm mỹ cho căn biệt thự.

Ngoài hệ thống camera, Panaco còn triển khai chuông cửa có màn hình đàm thoại hai chiều và 3 bộ WiFi Ruijie để hoàn thiện hệ thống an ninh và kết nối cho toàn bộ căn nhà.

Tổng quan dự án lắp camera cho khu biệt thự Mỹ Gia 2 Quận 7

Tổng quan sơ bộ

• Tên dự án: Lắp đặt hệ thống camera cho biệt thự Mỹ Gia 2
• Địa điểm: Khu Mỹ Gia 2, Quận 7, TP.HCM
• Hạng mục: Camera giám sát, WiFi, chuông cửa màn hình và hệ thống chia HDMI
• Số lượng camera: 11 camera IP
• Đầu ghi: 1 đầu ghi KB
• Ổ cứng: 1 HDD 2TB
• Switch: 2 switch PoE 8 cổng + 1 switch TP-Link 16 cổng Gigabit
• WiFi: 3 Access Point Ruijie RG-RAP2260(G)
• Chuông cửa: 1 chuông cửa Hikvision + 1 màn hình chuông cửa Hikvision
• Thiết bị HDMI: 1 bộ chia HDMI 2 output + 1 dây HDMI 3 m
• Thời gian triển khai: Khoảng 3 tuần, triển khai theo tiến độ hoàn thiện của biệt thự

Đây là công trình có đặc thù khác với những hệ thống camera văn phòng hoặc cửa hàng thông thường. Panaco không thể thi công liên tục trong 3 tuần mà phải phối hợp theo tiến độ xây dựng của biệt thự.

Khi chủ nhà hoặc đơn vị thi công hoàn thiện đến từng hạng mục, Panaco sẽ được thông báo để quay lại triển khai phần việc tương ứng. Cách làm này giúp hạn chế việc dây và thiết bị bị ảnh hưởng trong quá trình xây dựng, đồng thời đảm bảo camera sau khi lắp đặt có vị trí đẹp và phù hợp với kiến trúc hoàn thiện.

Thời gian thi công

Dự án được triển khai trong khoảng 3 tuần, tuy nhiên không phải thi công liên tục trong 3 tuần. Do căn biệt thự đang trong quá trình hoàn thiện xây dựng, Panaco triển khai song song với tiến độ của công trình.

Có những thời điểm bên xây dựng cần hoàn thiện trần, sơn tường hoặc các hạng mục nội thất trước thì kỹ thuật camera mới có thể tiếp tục thi công. Vì vậy, khi chủ đầu tư hoặc đơn vị thi công hoàn thiện đến đâu, Panaco sẽ quay lại triển khai đến đó. Cách làm này có phần mất thời gian hơn một công trình đã hoàn thiện, nhưng đổi lại giúp hạn chế tình trạng:

• Dây camera bị đội thợ khác che mất.
• Camera phải tháo ra lắp lại.
• Khoan đục ảnh hưởng đến nội thất.
• Dây đi không đúng vị trí thiết kế.
• Camera lắp xong nhưng sau đó phải di chuyển do thay đổi kiến trúc.

Đặc biệt với một căn biệt thự cao cấp, đi dây phải tính ngay từ giai đoạn hoàn thiện, chứ không thể làm theo kiểu thấy đâu khoan đó.

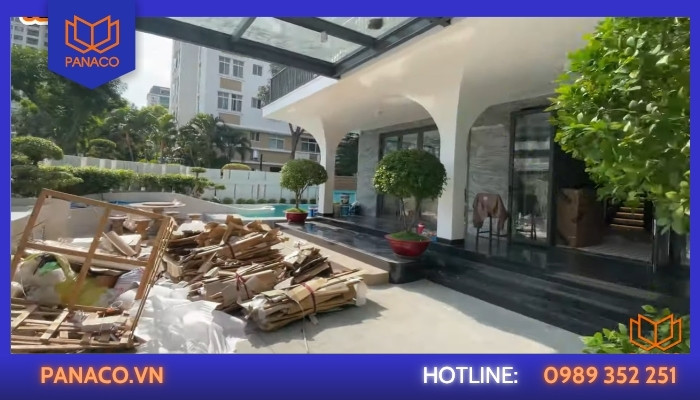

Diện tích và đặc điểm mặt bằng

Mặt bằng khu biệt thự quy mô rộng và nhiều tầng

Căn biệt thự tại Mỹ Gia 2 có quy mô khá rộng, gồm khu vực sân vườn bên ngoài và 3 tầng không gian sử dụng, kết hợp nhiều khu vực chức năng. Bên trong còn có thang máy, cầu thang, hành lang, ban công và nhiều không gian liên thông.

Có thể hình dung mặt bằng gồm:

• Khu vực cổng và sân phía trước.
• Bờ rào và khu vực bên hông nhà.
• Hồ bơi.
• Cửa chính.
• Không gian tầng trệt.
• Cầu thang và thang máy.
• Các hành lang.
• Ban công tầng trên.
• Mái hiên.
• Các khu vực sinh hoạt bên trong biệt thự.

Chính vì mặt bằng có nhiều tầng và nhiều góc khuất nên Panaco không bố trí camera theo kiểu “mỗi tầng vài mắt” mà phải khảo sát từng khu vực để xác định camera này nhìn gì, camera kia phụ trách khu vực nào.

Sơ đồ hệ thống

Hệ thống tổng thể được triển khai theo mô hình: 11 Camera IP → Switch PoE → Switch mạng → Đầu ghi KB → HDD 2TB

Hệ thống WiFi: Internet → Switch → 3 Access Point Ruijie RG-RAP2260(G)

Chuông cửa: Chuông cửa Hikvision ngoài cổng ↔ Màn hình chuông cửa trong nhà

Hệ thống HDMI: Nguồn HDMI → Bộ chia HDMI 2 output → Màn hình/thiết bị hiển thị

Khoảng cách kéo dây và hạ tầng

Do công trình có diện tích rộng và camera được bố trí cả ngoài sân, bờ rào, hồ bơi, cửa chính, mái hiên, ban công và các tầng bên trong, hệ thống dây được triển khai theo nhiều tuyến khác nhau. Các tuyến camera ngoài trời được tính toán từ vị trí lắp đặt về khu vực tập trung thiết bị. Những camera ở tầng trên được đi dây theo trục kỹ thuật của công trình để hạn chế dây nổi và đảm bảo tính thẩm mỹ.

Đối với biệt thự đang xây dựng, Panaco ưu tiên đi dây âm hoặc đi theo các tuyến kỹ thuật có sẵn, sau đó mới hoàn thiện camera khi phần kiến trúc tại vị trí đó đã hoàn thiện. Tổng chiều dài dây mạng có thể ước tính khoảng 300–500 m, tùy theo khoảng cách thực tế từ từng camera, Access Point và chuông cửa về tủ trung tâm. Với công trình có nhiều tầng, việc xác định vị trí tủ thiết bị ngay từ đầu giúp hạn chế các tuyến dây quá dài và thuận tiện hơn khi cần bảo trì sau này.

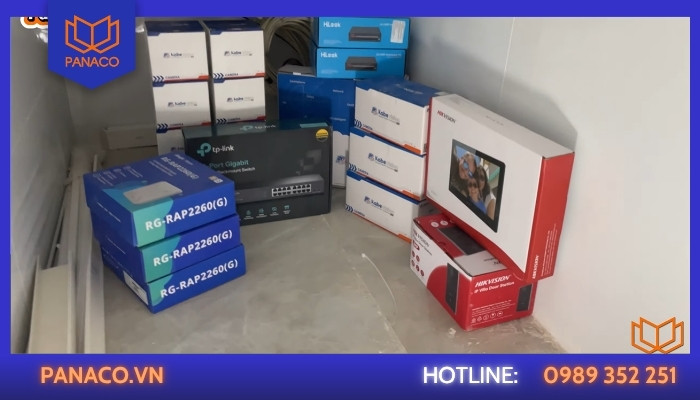

Thiết bị sử dụng trong công trình

Với 11 camera, hệ thống được phân bổ từ ngoài trời vào bên trong, tập trung vào những khu vực có nhu cầu giám sát thực tế thay vì lắp quá nhiều camera gây dư thừa.

Panaco tập kết vật tư để lắp đặt hệ thống camera khu biệt thự Mỹ Gia 2

Lý do và nguyên nhân biệt thự Mỹ Gia 2 cần lắp camera

Qua khảo sát thực tế, Panaco nhận thấy biệt thự có diện tích rộng và nhiều khu vực nằm tách biệt nhau. Nếu chỉ quan sát bằng mắt thường hoặc sử dụng một vài camera tại cửa chính thì sẽ khó kiểm soát hết không gian xung quanh nhà.

Nhiều khu vực bên ngoài cần được giám sát

Phía ngoài biệt thự có cổng, bờ rào, sân, hồ bơi và khu vực bên hông nhà. Đây đều là những vị trí cần được quan sát, đặc biệt vào buổi tối. Camera ngoài trời vì vậy phải được đặt sao cho vừa quan sát được khu vực cần thiết, vừa hạn chế bị cây xanh hoặc kiến trúc che khuất.

Biệt thự nhiều tầng dễ phát sinh điểm mù

Không gian càng rộng thì càng khó kiểm soát bằng mắt thường. Từ tầng trệt lên các tầng trên có cầu thang, thang máy và hành lang. Nếu không bố trí camera tại những vị trí kết nối giữa các tầng, người quản lý rất khó biết được hoạt động di chuyển trong nhà.

Chủ nhà cần quan sát cả trong lẫn ngoài

Một hệ thống camera cho biệt thự không chỉ phục vụ chống trộm.

Nó còn giúp chủ nhà:

• Kiểm tra người ra vào.
• Theo dõi khu vực sân vườn.
• Quan sát hồ bơi.
• Kiểm tra các khu vực bên hông nhà.
• Xem lại hoạt động tại hành lang.
• Theo dõi khu vực cửa chính.
• Kiểm tra khi có sự việc bất thường.

Vì vậy, Panaco lựa chọn phương án 11 camera nhưng phân bổ đúng vị trí, thay vì tăng số lượng không cần thiết.

Xem thêm: Dịch vụ lắp đặt máy chấm công kiểm soát ra vào

Nhu cầu sử dụng WiFi xuyên suốt các tầng

Không gian biệt thự trải dài từ tầng 1 đến tầng 3 nên việc chỉ sử dụng một thiết bị phát WiFi sẽ khó đảm bảo vùng phủ ổn định. Panaco triển khai 3 Access Point Ruijie RG-RAP2260(G) để phân bổ WiFi theo từng tầng, đồng thời lựa chọn vị trí lắp đặt phù hợp với nội thất.

Cần giao tiếp thuận tiện với khách từ ngoài cổng

Ngoài camera, chủ nhà còn có nhu cầu kiểm tra và trao đổi với người đứng ngoài cổng mà không cần trực tiếp đi xuống. Do đó, Panaco triển khai chuông cửa Hikvision kết hợp màn hình trong nhà, cho phép quan sát và đàm thoại hai chiều với khách.

Phương án lắp camera cho biệt thự Mỹ Gia 2 Quận 7

Sau khảo sát, Panaco xây dựng phương án theo hướng giám sát toàn bộ khuôn viên từ ngoài vào trong, kết hợp camera thân, camera dome, WiFi và chuông cửa để tạo thành một hệ thống đồng bộ.

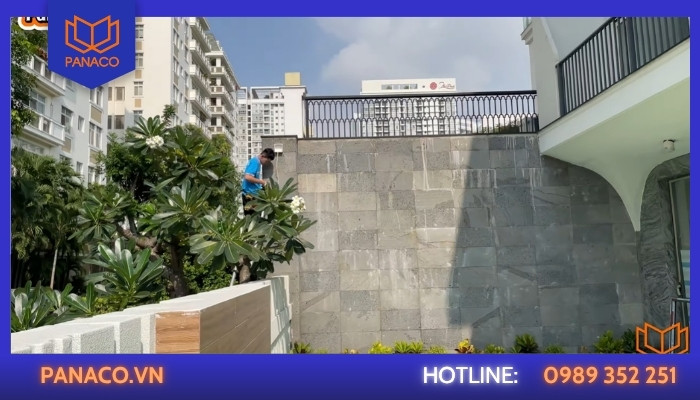

Bố trí camera ngoài trời – bảo vệ bờ rào, hồ bơi và bên hông nhà

Đây là nhóm camera được ưu tiên ngay từ đầu. Panaco sử dụng 03 camera thân IP cho các vị trí ngoài trời.

• Một camera được bố trí hướng về khu vực bờ rào và hồ bơi, giúp bao quát phần không gian phía ngoài biệt thự. Với hồ bơi, camera không chỉ phục vụ an ninh mà còn giúp chủ nhà dễ dàng kiểm tra khu vực này từ xa.
• Một camera khác được bố trí để quan sát khu vực bên hông nhà – vị trí thường khó quan sát trực tiếp từ trong nhà. Đây cũng là khu vực dễ tạo điểm mù nếu chỉ lắp camera ở mặt tiền.
• Camera KBVision còn lại được bố trí tại khu vực phía trước/cổng tùy theo góc nhìn thực tế, tập trung vào người và phương tiện ra vào.

Kỹ thuật viên Panaco thi công camera thân ngoài trời cho biệt thự Mỹ Gia 2

Điểm Panaco chú ý là camera ngoài trời phải được đặt ở vị trí vừa đủ cao để hạn chế va chạm, vừa có góc nhìn phù hợp. Không phải cứ đưa camera lên thật cao là tốt. Nếu quá cao, khuôn mặt người đi vào có thể nhỏ; nếu quá thấp, vùng quan sát lại dễ bị che khuất. Vì vậy, kỹ thuật viên sẽ cân chỉnh trực tiếp sau khi camera lên hình.

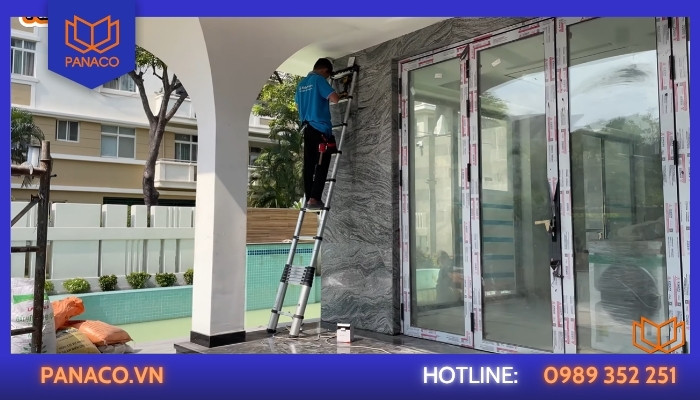

Bố trí camera tại cửa chính và khu vực ra vào

Khu vực cửa chính là một trong những vị trí quan trọng nhất của căn biệt thự. Đây là điểm kết nối giữa không gian bên ngoài và bên trong nhà. Panaco bố trí camera tại khu vực này để kiểm soát người ra vào cửa chính, đồng thời quan sát không gian phía trước cửa.

Camera được đặt ở vị trí phù hợp để hình ảnh không bị khuất bởi cánh cửa, mái hiên hoặc các chi tiết kiến trúc. Với công trình biệt thự, camera cũng cần được lắp đặt gọn và cân đối.

Thi công lắp đặt camera an ninh sát trần ngay phía trên cửa chính khu vực ra vào

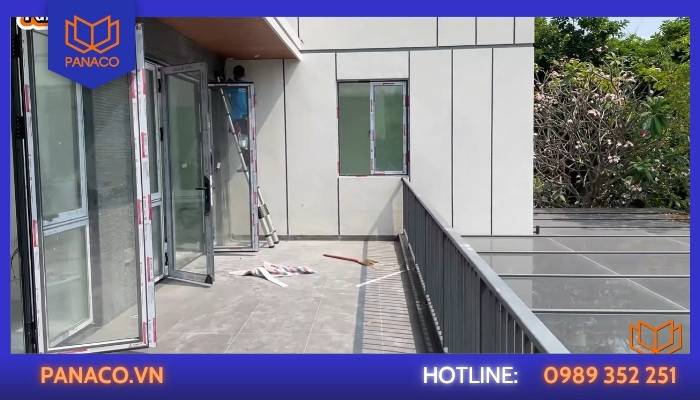

Bố trí camera Dome tại ban công tầng 2

Lên đến tầng 2, Panaco bố trí camera dome tại khu vực ban công/hành lang. Đây là một vị trí có lợi thế về góc quan sát vì camera có thể nhìn rộng theo hành lang và khu vực xung quanh. Camera dome được lựa chọn để phù hợp hơn với không gian kiến trúc bên trong.

Từ vị trí này, camera có thể hỗ trợ kiểm soát:

• Hành lang.
• Khu vực ban công.
• Lối di chuyển.
• Các hướng tiếp cận những phòng bên trong.

Với những không gian rộng, Panaco ưu tiên chọn góc đặt camera sao cho một camera có thể tận dụng tối đa vùng quan sát, thay vì đặt camera quá gần nhau.

Kỹ thuật viên Panaco lắp đặt camera Dome bán cầu ốp trần tại ban công tầng 2

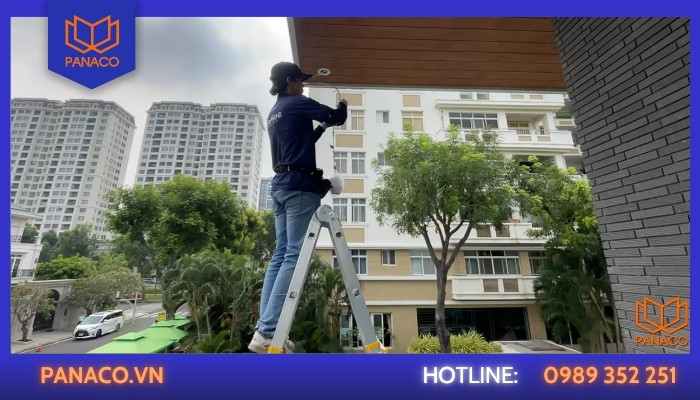

Camera dome dưới các mái hiên và trần gỗ

Một trong những vị trí thi công cần sự khéo léo ở công trình này là các khu vực mái hiên, đặc biệt những vị trí có trần gỗ. Panaco sử dụng camera dome và bố trí gọn dưới trần.

Việc này có hai mục tiêu:

• Một là đảm bảo góc quan sát.
• Hai là không làm mất thẩm mỹ của căn biệt thự.

Với công trình cao cấp, chỉ cần dây camera đi lộ hoặc camera lắp lệch vài centimet cũng có thể làm tổng thể mất cân đối. Vì vậy, kỹ thuật viên phải căn vị trí, đi dây và cố định thiết bị cẩn thận.

Kỹ thuật viên Panaco thi công camera Dome ốp trần mái hiên

Bố trí camera Dome cho các khu vực bên trong

Tổng cộng 08 camera dome IP KB được phân bổ tại các khu vực cần quan sát bên trong biệt thự.

Các vị trí tập trung vào:

• Cửa ra vào.
• Hành lang.
• Cầu thang.
• Khu vực kết nối giữa các tầng.
• Không gian sinh hoạt chung.
• Những vị trí có nguy cơ tạo điểm mù.

Đặc biệt, với căn nhà có thang máy, Panaco cũng tính đến hướng di chuyển từ thang máy ra các khu vực hành lang. Thang máy giúp việc di chuyển giữa các tầng thuận tiện hơn nhưng cũng tạo thêm một điểm giao thông trong nhà. Vì vậy, việc có camera ở các khu vực kết nối giúp hệ thống giám sát liền mạch hơn.

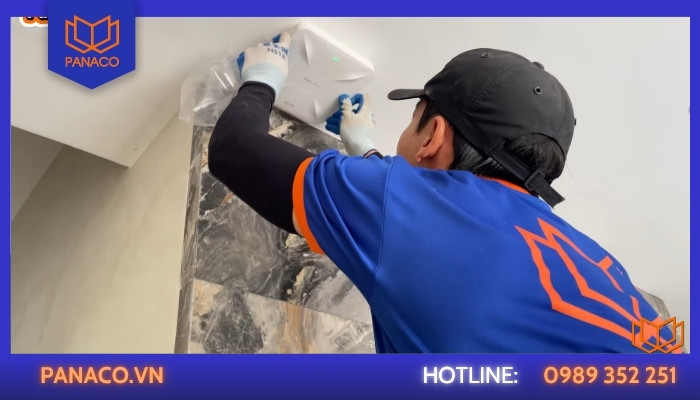

Phủ WiFi từ tầng 1 đến tầng 3 bằng 3 bộ Ruijie

Camera là một phần của công trình, nhưng với một căn biệt thự nhiều tầng thì WiFi cũng là hạng mục rất đáng quan tâm. Panaco triển khai 03 bộ WiFi Ruijie RG-RAP2260(G) để phủ sóng từ tầng 1 lên tầng 3.

Thay vì đặt một router duy nhất ở một tầng rồi cố gắng “kéo sóng” lên toàn bộ căn nhà, Panaco bố trí các điểm phát theo từng khu vực để việc phủ sóng hợp lý hơn. Các thiết bị được lựa chọn màu trắng, tương đối hài hòa với không gian nội thất. Mục tiêu là sau khi hoàn thiện, người dùng có thể sử dụng WiFi ổn định hơn khi di chuyển giữa các khu vực trong nhà.

Nhân viên Panaco thi công gắn bộ phát WiFi Ruijie ốp trần

Lắp chuông cửa Hikvision có màn hình đàm thoại hai chiều

Ngoài camera, Panaco còn triển khai 01 chuông cửa Hikvision + 01 màn hình chuông cửa Hikvision. Đây là một tiện ích rất phù hợp với biệt thự. Khi có khách đứng ngoài cổng, chủ nhà không nhất thiết phải đi xuống tận nơi. Có thể quan sát và đàm thoại hai chiều với người bên ngoài thông qua màn hình trong nhà.

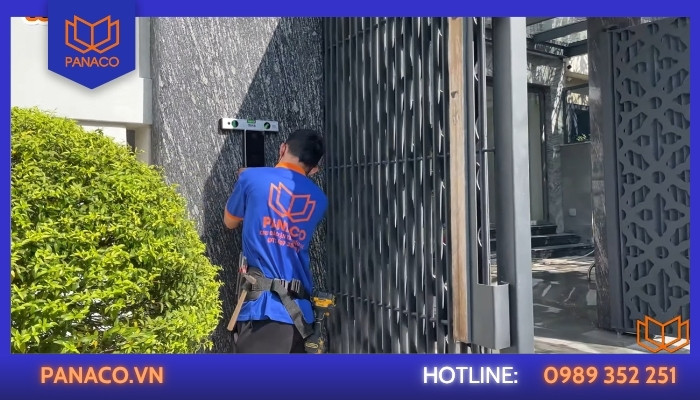

Kỹ thuật viên Panaco thi công lắp đặt chuông cửa Hikvision

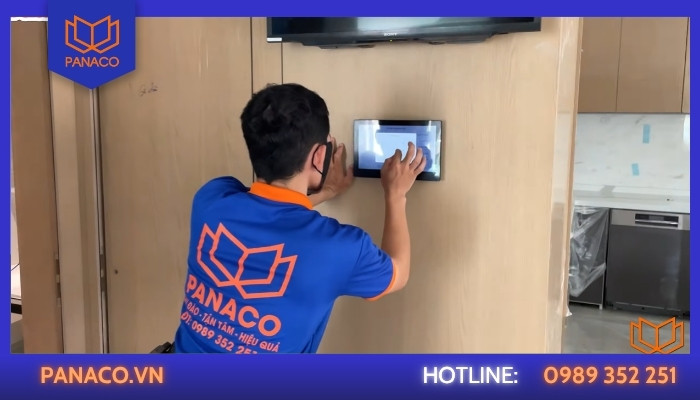

Kỹ thuật viên Panaco lắp đặt và cấu hình màn hình chuông cửa Hikvision trong nhà

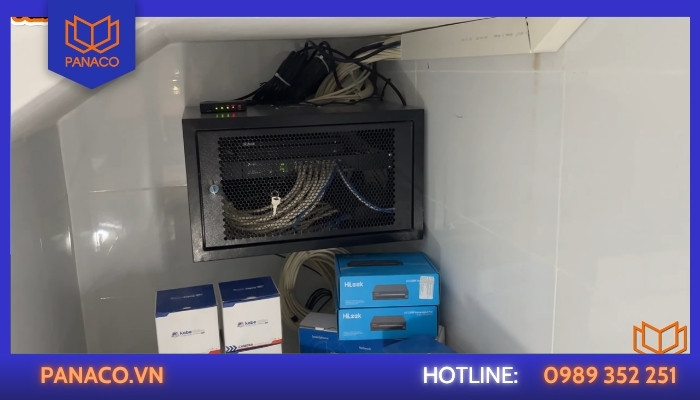

Tập trung hệ thống về khu vực trung tâm

Toàn bộ hệ thống camera và mạng được tổ chức tập trung về khu vực trung tâm. Panaco sử dụng:

• 02 switch PoE 8 port.
• 01 switch TP-Link 16 port Gigabit.
• 01 đầu ghi KB.
• 01 ổ cứng 2TB.

Các switch PoE có nhiệm vụ vừa kết nối vừa cấp nguồn cho camera IP, giúp giảm số lượng dây nguồn phải kéo riêng đến từng camera. Đường truyền được phân bổ theo từng nhóm để hệ thống dễ quản lý hơn.

Đầu ghi KB đảm nhiệm việc tiếp nhận và lưu trữ hình ảnh. Ổ cứng 2TB phục vụ lưu trữ dữ liệu camera theo cấu hình thực tế của hệ thống.

Tủ rack trung tâm chứa thiết bị camera được Panaco bố trí tối ưu

Kiểm tra từng camera sau khi hoàn thiện

Đây là bước cuối cùng nhưng Panaco đặc biệt chú trọng. Sau khi toàn bộ 11 camera được lắp đặt, kỹ thuật viên kiểm tra từng vị trí: Camera ngoài cổng → bờ rào → hồ bơi → bên hông nhà → cửa chính → hành lang → ban công → cầu thang → các khu vực bên trong.

Từng camera được cân chỉnh lại góc nhìn. Những vị trí có cây xanh, lan can, mái hiên hoặc kiến trúc dễ che khuất sẽ được kiểm tra kỹ. Mục tiêu cuối cùng là camera phải nhìn đúng khu vực cần nhìn.

Chi phí lắp camera biệt thự Mỹ Gia 2 Quận 7

Với cấu hình thực tế của công trình gồm 11 camera, đầu ghi KB, HDD 2TB, 2 switch PoE, switch TP-Link, 3 bộ WiFi Ruijie, chuông cửa Hikvision, màn hình chuông cửa, vật tư dây mạng và nhân công thi công theo tiến độ, mức đầu tư tham khảo là 59.800.000 đồng. Chi phí này bao gồm:

• 11 camera IP.
• 01 đầu ghi KB.
• 01 HDD 2TB.
• 02 switch PoE 8 port.
• 01 switch TP-Link 16 port Gigabit.
• 03 WiFi Ruijie RG-RAP2260(G).
• 01 chuông cửa Hikvision.
• 01 màn hình chuông cửa Hikvision.
• Bộ chia HDMI.
• Dây HDMI.
• Dây mạng và vật tư phụ.
• Phụ kiện lắp đặt.
• Nhân công thi công, cấu hình và cân chỉnh hệ thống.

Lưu ý: Đây là mức chi phí tham khảo cho dự án biệt thự Mỹ Gia 2, giá thực tế sẽ phụ thuộc vào chiều dài dây, điều kiện thi công, model thiết bị và hiện trạng công trình tại thời điểm khảo sát.

Tham khảo: Giải pháp lắp đặt khóa điện tử giá rẻ

Kết quả sau khi hoàn thiện hệ thống camera

Sau khoảng 3 tuần triển khai bám theo tiến độ hoàn thiện của căn biệt thự, Panaco đã hoàn thiện toàn bộ hệ thống. Tổng cộng 11 camera được đưa vào hoạt động, bao phủ từ khu vực bên ngoài đến các không gian bên trong. Từ bờ rào, hồ bơi, sân, bên hông nhà, cửa chính cho đến hành lang, ban công, cầu thang và các khu vực sinh hoạt, từng vị trí đều có góc quan sát riêng.

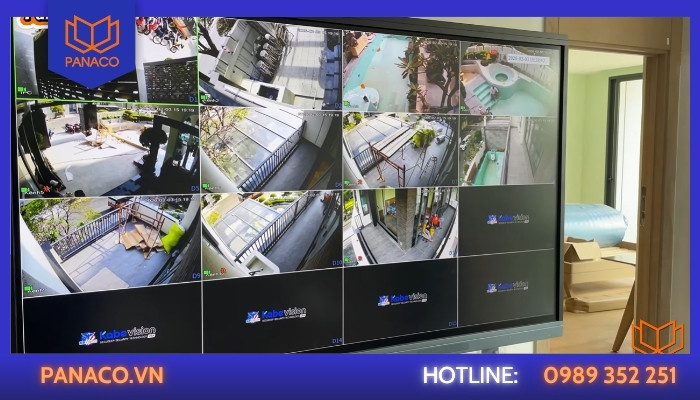

Màn hình trung tâm hiển thị các góc quay toàn cảnh biệt thự Mỹ Gia 2

Điểm đặc biệt của công trình này là camera được bố trí khá khéo trong kiến trúc. Những vị trí như dưới mái hiên, trần gỗ, ban công đều được xử lý để camera không trở thành một chi tiết quá nổi bật trong không gian.

Bên cạnh đó, 3 bộ WiFi Ruijie giúp phủ sóng từ tầng 1 đến tầng 3.

Hệ thống chuông cửa Hikvision và màn hình đàm thoại hai chiều giúp chủ nhà thuận tiện hơn trong việc kiểm soát khách đến từ ngoài cổng.

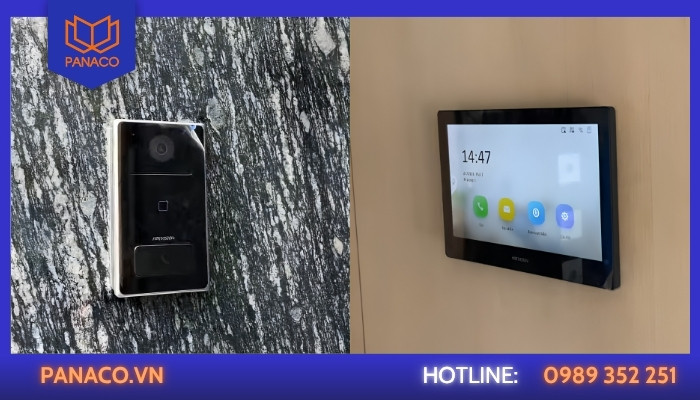

Hoàn thiện hệ thống chuông cửa màn hình Hikvision do Panaco thi công lắp đặt
