Lắp camera cho tổng kho PCS Logistics Dĩ An – Giải pháp giám sát toàn diện kho hàng quy mô lớn

Với các kho logistics, camera không chỉ để “có hình ảnh”. Đặc thù của kho hàng là diện tích rộng, hàng hóa tập kết liên tục, xe nâng và phương tiện ra vào thường xuyên, nhiều cửa xuất nhập hàng và khoảng cách từ khu vực này sang khu vực khác khá xa. Vì vậy, một hệ thống camera cho kho logistics cần được tính toán đồng bộ từ vị trí lắp camera, tuyến dây mạng, switch PoE, tủ rack, đường truyền quang cho đến đầu ghi và dung lượng lưu trữ.

Trong dự án lắp camera cho Tổng kho PCS Logistics Dĩ An, Panaco triển khai hệ thống giám sát với 30 camera IP Hikvision, kết hợp hệ thống switch PoE, cáp mạng Cat6, cáp quang, WiFi và các tủ rack phân bổ tại kho. Mục tiêu là tạo ra hệ thống giám sát tập trung, giúp chủ đầu tư dễ dàng theo dõi các khu vực kho, cửa xuất nhập hàng, tuyến lưu thông và khu vực văn phòng.

Tổng quan dự án PCS Logistics Dĩ An

Thông tin nhanh về công trình:

• Tên dự án: Lắp camera Tổng kho PCS Logistics Dĩ An
• Địa điểm: Dĩ An, Bình Dương
• Đơn vị triển khai: Panaco
• Thời gian thi công: Khoảng 2 tuần, bám theo tiến độ bàn giao và hoàn thiện của nhà xưởng
• Quy mô: Tổng kho logistics, mặt bằng rộng, nhiều khu vực lưu trữ và vận hành
• Số lượng camera: 30 camera IP Hikvision 4MP
• WiFi: 2 Access Point Grandstream GWN7605
• Dây mạng: Khoảng 1.830m cáp mạng Cat6 Hikvision
• Cáp quang: Khoảng 550m cáp quang 2FO
• Dây điện cấp nguồn: Khoảng 300m
• Bộ chuyển đổi quang điện: 8 bộ

Hạng mục thi công: Camera, mạng nội bộ, WiFi, tủ rack, cáp mạng, cáp quang và vật tư phụ trợ

• Tổng chi phí tham khảo: 224.296.560 đồng sau VAT

Với một công trình kho logistics, điểm khó không nằm ở số lượng camera đơn thuần mà nằm ở khoảng cách giữa các khu vực và cách tổ chức hạ tầng mạng. Vì vậy, hệ thống được chia thành nhiều điểm tủ mạng tại xưởng, sau đó kết nối về trung tâm bằng đường truyền quang.

Thời gian thi công khoảng 2 tuần

Dự án được triển khai trong khoảng 2 tuần, thời gian thi công được sắp xếp theo tiến độ thực tế của nhà xưởng. Bởi nếu nhà xưởng chưa hoàn thiện phần trần, máng cáp, khu vực kỹ thuật hoặc chưa bàn giao được từng khu vực thì kỹ thuật viên không thể triển khai đồng loạt tất cả các hạng mục.

Panaco chia tiến độ theo từng khu vực:

Khảo sát → xác định vị trí camera → xác định vị trí tủ rack → triển khai tuyến dây → lắp camera → đấu nối switch → triển khai cáp quang → lắp đầu ghi và lưu trữ → cấu hình → kiểm tra hình ảnh → bàn giao.

Đặc biệt, với những vị trí camera trên cao, báo giá đã tính đến xe nâng và giàn giáo phục vụ thi công, giúp kỹ thuật viên có thể tiếp cận những vị trí cao trong kho một cách phù hợp.

Diện tích và đặc thù mặt bằng kho

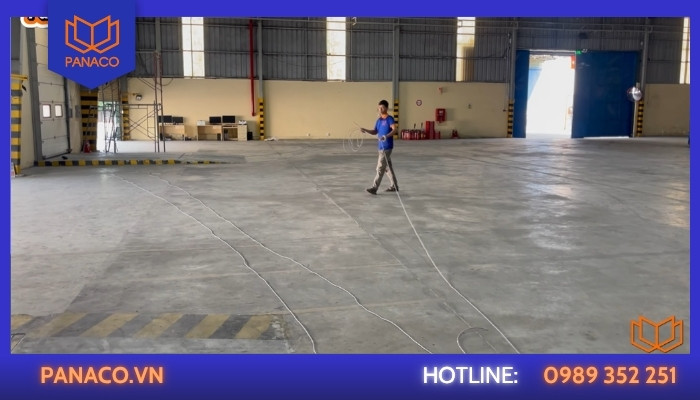

Mặt bằng tổng kho PCS Logistics Dĩ An rộng lớn

PCS Logistics Dĩ An là dạng công trình kho logistics có mặt bằng lớn, khác hoàn toàn so với văn phòng hoặc cửa hàng thông thường. Không gian kho thường có chiều dài và chiều cao lớn, bên trong chia thành các khu vực lưu trữ, xuất nhập hàng, đường xe nâng, cửa kho và khu vực văn phòng.

Với đặc thù này, Panaco không tính phương án “mỗi camera một đường dây kéo thẳng về đầu ghi”. Nếu làm như vậy, số lượng dây kéo về trung tâm sẽ rất lớn, tuyến dây dài, khó quản lý và việc bảo trì về sau cũng phức tạp. Thay vào đó, hệ thống được chia thành các tủ mạng tại khu vực xưởng, mỗi tủ đảm nhiệm kết nối các camera gần đó. Sau đó các tủ được liên kết với khu vực trung tâm bằng cáp quang.

Khoảng cách kéo dây và hạ tầng truyền dẫn

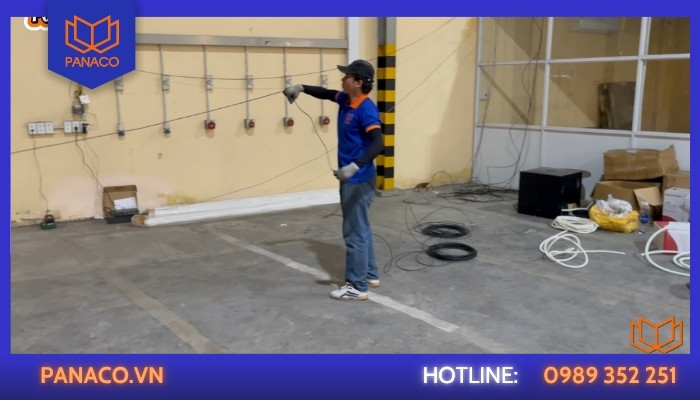

Kỹ thuật viên kéo đường cáp quang thi công hệ thống camera

Một trong những khối lượng đáng chú ý của công trình là phần dây mạng. Hệ thống sử dụng khoảng:

• 1.830m dây mạng Cat6 Hikvision DS-1LN6UZC0
• 550m cáp quang 2FO
• 300m dây điện CadiVi 2×1.0
• 100 cây ống PVC
• 4 cuộn ruột gà Sino/MPE
• 6 cây sắt hộp vuông để gia cố vị trí lắp camera.

Với kho logistics, đường dây không thể đi tùy tiện trên mặt bằng. Các tuyến cáp được đưa vào ống ruột gà hoặc ống PVC ở những khu vực cần bảo vệ, đồng thời được cố định để hạn chế tình trạng dây võng hoặc vướng vào hoạt động vận hành của kho.

Đối với các tuyến khoảng cách xa, Panaco sử dụng cáp quang 2FO kết hợp bộ chuyển đổi quang điện để truyền tín hiệu giữa các khu vực. Phương án này giúp giải quyết bài toán khoảng cách trong kho lớn, thay vì cố kéo dây mạng đồng trực tiếp trên những tuyến quá xa. Đặc biệt, phần cáp quang còn được thi công, hàn nối và đo suy hao tín hiệu trước khi đưa vào vận hành.

Sơ đồ hệ thống

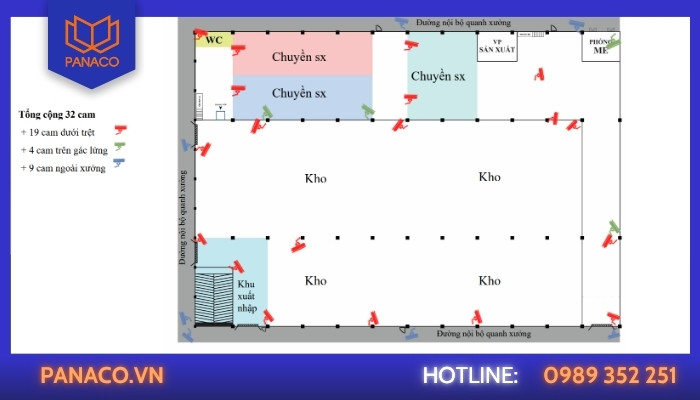

Phương án lắp đặt camera tổng kho PCS Logistics Dĩ An của Panaco

Về nguyên lý, hệ thống được tổ chức theo mô hình:

Camera Hikvision → Switch PoE tại các tủ mạng → Cáp mạng/Cáp quang → Tủ mạng trung tâm → Đầu ghi Hikvision → HDD lưu trữ → TV/Màn hình giám sát

Các tủ rack dưới xưởng đảm nhiệm việc tập trung camera theo từng khu vực. Từ đó, tín hiệu được đưa về khu vực trung tâm văn phòng thông qua hệ thống truyền dẫn quang. Cách chia này giúp hệ thống dễ quản lý hơn và đặc biệt thuận tiện nếu sau này chủ đầu tư cần bổ sung camera ở một khu vực mới.

Thiết bị sử dụng trong hệ thống

Thiết bị camera

Hệ thống sử dụng tổng cộng 30 camera IP Hikvision, gồm:

• 3 camera Hikvision ColorVu 4MP DS-2CD2047G2H-LIU/SL
• 27 camera Hikvision ColorVu 4MP DS-2CD1T47G2H-LIU

Trong đó, 3 camera DS-2CD2047G2H-LIU/SL được lựa chọn cho những vị trí quan trọng, đặc biệt là các khu vực nhìn trực diện ra cửa xuất nhập hàng, nơi cần khả năng chống ngược sáng tốt.

Panaco sử dụng xe chuyên dụng để vận chuyển số lượng lớn vật tư thiết bị

Camera ColorVu 4MP được sử dụng cho các khu vực kho còn lại, hỗ trợ hình ảnh màu, phát hiện người/phương tiện và có micro ghi âm. Với kho logistics, việc sử dụng camera có khả năng quan sát màu tốt sẽ giúp hình ảnh thực tế dễ nhận biết hơn, đặc biệt trong các khu vực có hoạt động xuất nhập hàng liên tục.

Đầu ghi Hikvision 32 kênh

Trung tâm hệ thống sử dụng 1 đầu ghi Hikvision DS-7632NXI-K2. Đây là đầu ghi IP 32 kênh, hỗ trợ độ phân giải cao và băng thông đầu vào lớn, phù hợp với hệ thống 30 camera của công trình. Đầu ghi được đặt tại khu vực trung tâm để quản lý tập trung toàn bộ camera.

Ổ cứng Western Digital Purple 10TB

Hệ thống sử dụng ổ cứng chuyên dụng cho camera Western Digital Purple WD102PURP dung lượng 10TB. Đây là dòng ổ cứng được thiết kế phục vụ hệ thống giám sát, phù hợp với nhu cầu ghi hình liên tục.

Với số lượng camera lên tới 30 mắt, dung lượng lưu trữ là yếu tố cần được tính toán ngay từ đầu để đáp ứng thời gian lưu hình theo yêu cầu của chủ đầu tư.

Hệ thống Switch PoE

Để cấp nguồn và truyền dữ liệu cho camera, Panaco sử dụng:

• 3 switch PoE 8 port Hikvision DS-3E1310P-EI/M
• 2 switch PoE 16 port Hikvision DS-3E1318P-EI/M

Các switch được bố trí tại các tủ rack dưới xưởng và khu vực văn phòng.

Việc đưa switch PoE về từng tủ mạng giúp rút ngắn tuyến dây camera và tổ chức hệ thống khoa học hơn.

Hệ thống WiFi

Ngoài camera, công trình còn triển khai 2 Access Point Grandstream GWN7605. WiFi được sử dụng cho khu vực văn phòng và xưởng, giúp đáp ứng nhu cầu kết nối không dây trong quá trình vận hành kho.

Tủ rack và hệ thống truyền dẫn

Hệ thống gồm:

• 4 tủ Rack 4U D400 bố trí tại khu vực xưởng.
• 1 tủ mạng Rack 9U D600 đặt tại trung tâm văn phòng.
• 4 bộ chuyển đổi quang điện UT-MC3101-S20A.
• 4 bộ chuyển đổi quang điện UT-MC3101-S20B.
• 2 dây HDMI Unitek 3m chuẩn 4K để kết nối hệ thống hiển thị.

Việc chia thành nhiều tủ rack giúp các thiết bị tại từng khu vực được bảo vệ và quản lý gọn gàng hơn, đồng thời giảm việc tập trung quá nhiều thiết bị tại một điểm.

Xem thêm: Dịch vụ lắp đặt máy chấm công uy tín giá tốt

Vấn đề gặp phải khi triển khai hệ thống camera cho PCS Logistics

Đối với kho logistics, một trong những vấn đề lớn nhất là không gian quá rộng nhưng nhân sự quản lý không thể quan sát mọi vị trí cùng lúc. Một ca làm việc có thể đồng thời diễn ra nhiều hoạt động: xe ra vào, nhập hàng, xuất hàng, di chuyển pallet, xe nâng vận chuyển hàng hóa và nhân viên làm việc trong kho. Nếu chỉ quản lý bằng nhân sự trực tiếp, việc bao quát toàn bộ kho là rất khó.

Khó kiểm soát cửa xuất nhập hàng

Các cửa xuất nhập hàng là vị trí đặc biệt quan trọng. Hàng hóa được đưa vào và đưa ra liên tục. Khi xảy ra sai lệch số lượng, thất lạc hàng hóa hoặc cần kiểm tra lại thời điểm xuất nhập, việc có hình ảnh camera sẽ hỗ trợ rất nhiều cho quá trình truy xuất. Đó cũng là lý do 3 camera ColorVu DS-2CD2047G2H-LIU/SL được bố trí cho những vị trí có hướng nhìn trực diện ra cửa xuất nhập hàng.

Kho rộng, nhiều điểm khuất

Một camera đặt ở vị trí không phù hợp có thể bị che bởi kệ hàng, xe nâng hoặc hàng hóa. Do đó, với kho lớn, Panaco phải tính toán vị trí lắp theo hướng quan sát thực tế thay vì chỉ chia camera theo khoảng cách trên bản vẽ. Mục tiêu là mỗi camera phải đảm nhiệm được một khu vực cụ thể và hạn chế tối đa điểm mù.

Khoảng cách giữa các khu vực lớn

Đây là bài toán hạ tầng rõ rệt nhất. Nếu kéo toàn bộ dây mạng từ 30 camera về một tủ trung tâm, hệ thống sẽ có nhiều tuyến dây dài và khó quản lý. Panaco xử lý bằng cách chia tủ rack theo khu vực và sử dụng cáp quang 2FO để liên kết các điểm mạng với trung tâm.

Cần quản lý tập trung

Chủ đầu tư không chỉ cần camera ghi hình mà còn cần một hệ thống có thể quản lý tập trung. Vì vậy, toàn bộ camera được đưa về đầu ghi Hikvision, đồng thời các thiết bị mạng được bố trí trong hệ thống tủ rack để thuận tiện cho việc vận hành và bảo trì.

Phương án lắp camera cho Tổng kho PCS Logistics Dĩ An

Với một tổng kho logistics có diện tích lớn, nhiều khu vực lưu trữ và khoảng cách giữa các vị trí khá xa, Panaco không triển khai theo kiểu “có bao nhiêu camera thì kéo bấy nhiêu đường dây về một chỗ”.

Ngay từ lúc khảo sát, đội kỹ thuật đã phải tính toán lại toàn bộ hệ thống: camera đặt ở đâu, mỗi camera phụ trách khu vực nào, tủ mạng đặt ở vị trí nào, tuyến dây đi theo hướng nào, khu vực nào dùng cáp mạng và khu vực nào cần truyền tín hiệu bằng cáp quang.

Phương án cuối cùng được triển khai với 30 camera Hikvision 4MP, hệ thống switch PoE, 4 tủ rack tại khu vực xưởng, 1 tủ rack trung tâm tại văn phòng, khoảng 1.830m dây mạng Cat6, 550m cáp quang, cùng hệ thống converter quang điện để kết nối các khu vực trong kho về trung tâm.

Khảo sát thực tế và chia khu vực cần giám sát

Trước khi bắt tay vào lắp đặt, kỹ thuật viên Panaco khảo sát toàn bộ mặt bằng tổng kho. Đặc thù của kho logistics là không gian rất rộng, trần cao, nhiều khu vực có hàng hóa, xe nâng, lối di chuyển và cửa xuất nhập hàng. Nếu chỉ nhìn bản vẽ rồi chia camera theo khoảng cách thì khi thi công thực tế rất dễ phát sinh điểm mù. Vì vậy, Panaco tập trung xác định trước một vấn đề:

Mỗi camera sau khi lắp lên phải chịu trách nhiệm quan sát khu vực nào?

Từ đó, mặt bằng được chia thành từng nhóm khu vực:

• Khu vực cửa xuất nhập hàng.
• Khu vực tập kết hàng hóa.
• Khu vực lưu trữ trong kho.
• Các tuyến đường xe nâng và phương tiện di chuyển.
• Khu vực giao nhận.
• Những vị trí cần theo dõi người ra vào.
• Khu vực văn phòng và trung tâm quản lý.
• Các vị trí có nguy cơ bị che khuất bởi hàng hóa hoặc thiết bị trong kho.

Đây là bước tưởng như đơn giản nhưng lại quyết định rất nhiều đến chất lượng hệ thống sau này.

Bởi một camera có độ phân giải cao đến đâu nhưng đặt sai vị trí thì hình ảnh vẫn không giải quyết được vấn đề.

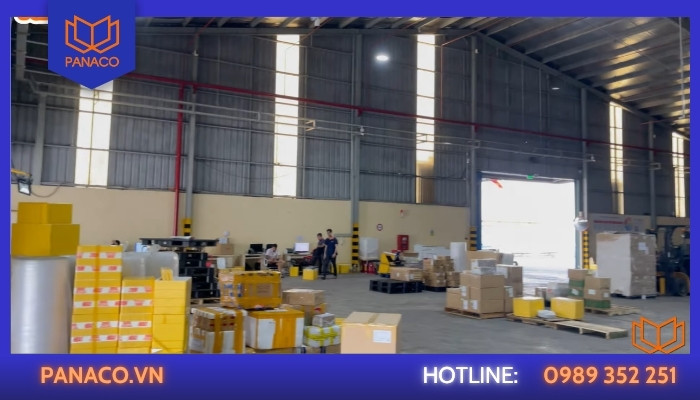

Kỹ thuật viên khảo sát mặt bằng kho PCS Logistics Dĩ An

Bố trí camera tại cửa xuất nhập hàng

Đối với kho logistics, khu vực cửa xuất nhập hàng được xem là một trong những vị trí quan trọng nhất. Đây là nơi thường xuyên diễn ra hoạt động xe ra vào, nhận hàng, giao hàng, bốc dỡ và vận chuyển hàng hóa.

Nếu có sự cố về hàng hóa hoặc cần kiểm tra lại một hoạt động đã diễn ra trước đó, hình ảnh tại khu vực này sẽ rất quan trọng. Vì vậy, Panaco bố trí 3 camera Hikvision ColorVu 4MP DS-2CD2047G2H-LIU/SL tại các vị trí nhìn trực diện ra cửa xuất nhập hàng.

Model này được lựa chọn riêng cho các vị trí này nhờ khả năng chống ngược sáng 130dB WDR, hỗ trợ màu 24/7 và tích hợp micro, phù hợp với những góc camera phải quan sát khu vực cửa có sự chênh lệch ánh sáng lớn giữa bên trong và bên ngoài.

Khi camera nhìn từ trong kho ra ngoài cửa, ánh sáng bên ngoài thường rất mạnh. Nếu camera xử lý ngược sáng không tốt, chủ thể như người, xe hoặc hàng hóa rất dễ bị tối. Vì vậy, việc lựa chọn đúng model cho đúng vị trí quan trọng hơn việc chỉ chọn camera có cùng độ phân giải.

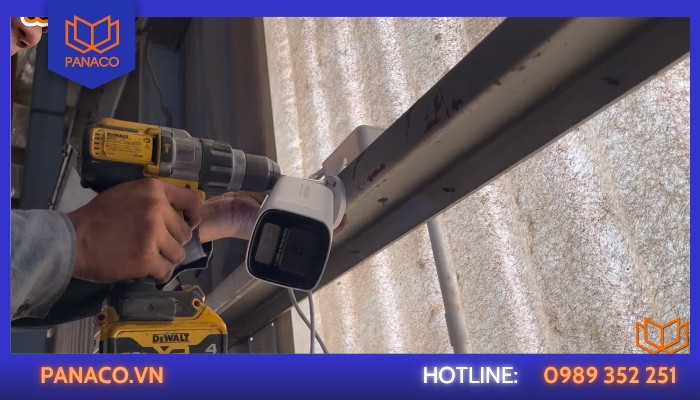

Thợ kỹ thuật Panaco lắp camera ở cửa kho

Bố trí 27 camera ColorVu cho các khu vực còn lại

Ngoài 3 camera chuyên xử lý các vị trí cửa xuất nhập, công trình sử dụng thêm 27 camera Hikvision ColorVu 4MP DS-2CD1T47G2H-LIU cho các khu vực còn lại. Nhóm camera này được phân bổ theo từng khu vực cần quan sát trong kho.

Tại khu vực lưu trữ, camera được tính toán để có góc nhìn bao quát không gian phía trước, hạn chế tình trạng hàng hóa hoặc kệ hàng che khuất.

Tại các tuyến xe nâng thường xuyên di chuyển, camera được đặt theo hướng quan sát dọc tuyến đường thay vì quay vuông góc một cách ngẫu nhiên.

Cách bố trí này giúp hình ảnh dễ theo dõi hơn, đặc biệt khi cần xem lại quá trình di chuyển của người hoặc phương tiện trong kho. Ở những khu vực có khả năng thay đổi vị trí hàng hóa theo thời gian, kỹ thuật viên cũng phải cân nhắc góc quay để khi kho thay đổi cách bố trí vẫn hạn chế ảnh hưởng đến vùng quan sát.

Tính toán độ cao và vị trí lắp camera

Lắp camera trong kho khác rất nhiều so với lắp camera nhà phố hoặc cửa hàng. Không gian kho thường có trần cao. Nếu camera đặt quá thấp, rất dễ bị va chạm bởi xe nâng hoặc thiết bị vận chuyển. Nhưng nếu đưa camera lên quá cao thì góc nhìn xuống lại quá rộng, khiến các chi tiết cần quan sát bị nhỏ đi. Do đó, kỹ thuật viên phải cân đối giữa: Độ cao lắp đặt – khoảng cách quan sát – góc quay – vật cản – hướng di chuyển trong kho.

Một số vị trí cần sử dụng thanh sắt hộp vuông để tạo điểm cố định camera phù hợp với kết cấu thực tế của công trình. Đối với các vị trí cao, Panaco cũng bố trí xe nâng và giàn giáo trong hạng mục nhân công để phục vụ quá trình thi công. Điều này giúp việc lắp đặt, cân chỉnh và xử lý tuyến dây ở trên cao được thực hiện thuận tiện hơn.

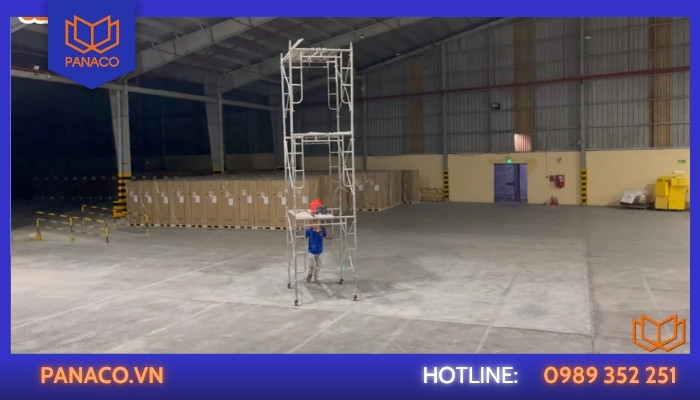

Panaco dùng giàn giáo di động thi công hệ thống camera trên cao

Tính toán tuyến dây cho từng camera

Sau khi xác định vị trí camera, công việc tiếp theo là xác định đường đi của dây. Tổng khối lượng cáp mạng trong phương án lên tới khoảng 1.830m dây Cat6 Hikvision DS-1LN6UZC0. Đây là phần hạ tầng rất lớn đối với một hệ thống 30 camera.  Tuy nhiên, không phải camera nào cũng kéo dây theo đường thẳng từ camera về phòng trung tâm.Nếu làm như vậy, kho sẽ có hàng chục tuyến dây chạy rất dài, vừa tốn vật tư, vừa khó quản lý và không tối ưu cho việc bảo trì.

Panaco lựa chọn phương án: Camera → Switch PoE gần khu vực → Tủ rack khu vực → Cáp quang → Tủ mạng trung tâm → Đầu ghi. Nhờ vậy, các camera gần nhau sẽ được gom về một điểm mạng thay vì kéo từng sợi dây xuyên suốt toàn bộ công trình.

Đi dây gọn và bảo vệ tuyến cáp

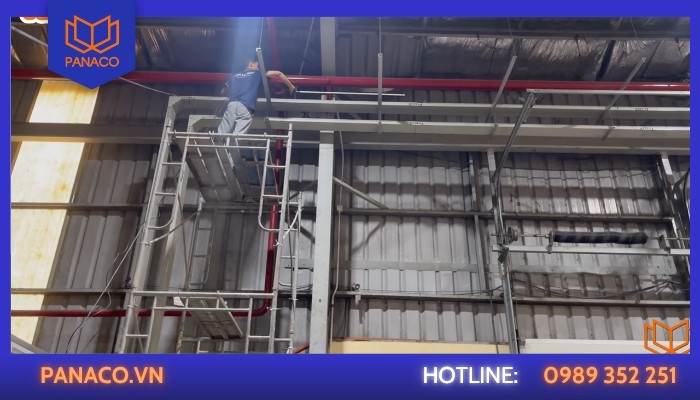

Thi công đi dây tín hiệu camera trên hệ thống thang máng cáp sát trần nhà xưởng

Trong kho, dây mạng không thể để chạy tự do. Ngoài vấn đề thẩm mỹ, dây còn phải tránh những khu vực có xe nâng, phương tiện vận chuyển hoặc những vị trí dễ bị tác động trong quá trình vận hành.

Theo phương án thi công, Panaco sử dụng:

• Khoảng 1.830m cáp mạng Cat6.
• Khoảng 550m cáp quang 2FO.
• Khoảng 300m dây điện 2×1.0 cấp nguồn cho tủ rack và switch.
• 4 cuộn ruột gà Sino/MPE.
• Khoảng 100 cây ống PVC.
• Vật tư phụ gồm dây rút, băng keo, ốc vít, jack RJ45, co nối, box chia, kẹp ống…

Các tuyến dây được luồn và cố định theo từng khu vực. Những đoạn cần bảo vệ được đưa vào ruột gà hoặc ống cứng PVC, sau đó cố định lên kết cấu phù hợp.

Chia 4 tủ rack tại khu vực xưởng

Đây là điểm khác biệt khá quan trọng trong phương án của công trình. Thay vì gom tất cả switch về một phòng trung tâm, Panaco bố trí 4 tủ Rack 4U D400 tại khu vực xưởng. Mỗi tủ có nhiệm vụ tập trung thiết bị mạng của khu vực lân cận.

Trong tủ rack có thể bố trí switch PoE và các thiết bị liên quan, giúp các camera gần đó có tuyến dây ngắn hơn. Nếu một khu vực có vấn đề, kỹ thuật viên có thể kiểm tra ngay tủ rack phụ trách khu vực đó.

Không cần phải lần theo hàng trăm mét dây để tìm một điểm lỗi.

Đưa tín hiệu giữa các khu vực bằng cáp quang

Đây mới là phần “xương sống” của hệ thống. Kho có diện tích lớn nên khoảng cách giữa các tủ mạng và khu vực trung tâm có thể khá xa. Thay vì kéo dây mạng đồng trên toàn bộ tuyến, Panaco triển khai khoảng 550m cáp quang 2FO để kết nối các khu vực. Hệ thống sử dụng tổng cộng 8 bộ chuyển đổi quang điện, gồm 4 bộ UT-MC3101-S20A và 4 bộ UT-MC3101-S20B.

Nguyên lý hoạt động có thể hiểu đơn giản:

Switch tại tủ khu vực → Converter → Cáp quang → Converter tại trung tâm → Thiết bị mạng trung tâm.

Nhờ vậy, tín hiệu mạng từ các khu vực xa vẫn có thể được đưa về trung tâm mà không phải kéo toàn bộ dây mạng đồng về một điểm.

Đây là giải pháp rất phù hợp với những công trình:

• Kho logistics.
• Nhà xưởng.
• Trung tâm phân phối.
• Bãi hàng.
• Khu sản xuất diện tích lớn.

Hàn cáp quang và đo suy hao

Cáp quang sau khi kéo không phải cứ cắm vào converter là xong. Một trong những công việc kỹ thuật được đưa vào hạng mục nhân công của công trình là hàn cáp quang và đo suy hao tín hiệu.  Kỹ thuật viên thực hiện xử lý đầu cáp, hàn nối các sợi quang và kiểm tra tín hiệu. Mục đích là đảm bảo tuyến quang sau khi thi công có tín hiệu ổn định trước khi đưa vào vận hành. Đối với một hệ thống nhiều tủ mạng, nếu đường quang có vấn đề thì có thể ảnh hưởng đồng thời đến nhiều camera. Vì vậy, đây là công đoạn không thể bỏ qua.

Lắp switch PoE theo từng khu vực

Hệ thống sử dụng:

• 3 switch PoE Hikvision DS-3E1310P-EI/M 8 port.
• 2 switch PoE Hikvision DS-3E1318P-EI/M 16 port.

Các switch PoE giúp vừa truyền dữ liệu vừa cấp nguồn cho camera qua cáp mạng.

Đối với kho lớn, việc chia switch theo từng khu vực giúp hệ thống dễ quản lý hơn.

Ví dụ, khi một camera tại khu vực A mất tín hiệu, kỹ thuật viên có thể kiểm tra switch PoE tại tủ rack của khu vực A trước, thay vì phải kiểm tra toàn bộ hệ thống. Đồng thời, hệ thống cũng có khả năng mở rộng thuận tiện hơn nếu sau này chủ đầu tư cần bổ sung camera.

Tổ chức tủ mạng trung tâm

Bên cạnh 4 tủ rack tại xưởng, hệ thống có 1 tủ mạng Rack 9U D600 đặt tại khu vực trung tâm văn phòng. Đây là nơi tập trung các thiết bị chính của hệ thống. Tín hiệu từ các khu vực trong kho được truyền về đây thông qua hệ thống quang. Tại trung tâm, đầu ghi Hikvision tiếp nhận và quản lý toàn bộ camera. Việc bố trí riêng một tủ trung tâm giúp thiết bị được tập trung, bảo vệ tốt hơn và thuận tiện cho việc kiểm tra sau này.

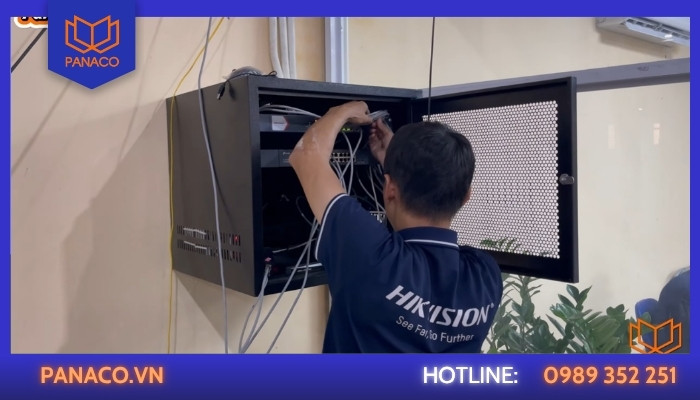

Kỹ thuật viên bấm đầu mạng và sắp xếp đường dây tín hiệu bên trong tủ rack

Đưa toàn bộ 30 camera về đầu ghi trung tâm

Toàn bộ 30 camera Hikvision được đưa về đầu ghi DS-7632NXI-K2 32 kênh. Đầu ghi này có băng thông đầu vào 256Mbps, hỗ trợ độ phân giải lên đến 12MP và có 2 khay ổ cứng, mỗi ổ hỗ trợ dung lượng đến 10TB. Việc sử dụng đầu ghi 32 kênh cho hệ thống 30 camera cũng tạo ra một chút dư địa cho nhu cầu mở rộng sau này. Nếu chủ đầu tư bổ sung thêm một vài camera, hệ thống không nhất thiết phải thay đầu ghi ngay.

Bố trí hệ thống lưu trữ

Với 30 camera hoạt động liên tục, dung lượng lưu trữ là một trong những vấn đề phải tính toán ngay từ đầu. Phương án sử dụng 3 ổ cứng Western Digital Purple 10TB.  Tổng dung lượng danh nghĩa lên đến 30TB. Mục tiêu của cấu hình này là đáp ứng nhu cầu lưu trữ hình ảnh theo phương án lưu khoảng 1 tháng của báo giá. Sau khi lắp đặt, kỹ thuật viên kiểm tra tình trạng nhận ổ cứng, cấu hình ghi hình và kiểm tra lại khả năng lưu trữ của hệ thống.

Kết nối camera lên màn hình kiểm tra

Sau khi toàn bộ camera được đấu nối, hình ảnh được đưa lên màn hình/TV tại trung tâm thông qua 2 dây HDMI Unitek 3m chuẩn 4K. Đây là bước giúp kỹ thuật viên kiểm tra trực quan toàn bộ hệ thống.

Từng camera được mở lên để kiểm tra:

• Có hình ảnh hay không.
• Hình ảnh có đúng vị trí không.
• Góc quay có bị lệch không.
• Có bị vật cản hay không.
• Hình ảnh ban ngày có rõ không.
• Khả năng ghi hình có hoạt động không.
• Tín hiệu có ổn định không.

Không chỉ nhìn trên điện thoại, kỹ thuật viên kiểm tra trực tiếp tại màn hình trung tâm để đảm bảo toàn bộ hệ thống hoạt động đúng trước khi bàn giao.

Ngoài camera, công trình còn có 2 Access Point Grandstream GWN7605, phục vụ WiFi cho khu vực văn phòng và xưởng.  Việc triển khai WiFi được thực hiện song song với hạ tầng mạng thay vì làm riêng một hệ thống độc lập. Điều này giúp tận dụng hệ thống mạng và tủ rack đã triển khai, đồng thời thuận tiện hơn cho việc quản lý hạ tầng về sau.

Kiểm tra từng camera trước khi bàn giao

Sau khi lắp đặt xong, Panaco không bàn giao ngay mà tiến hành kiểm tra từng điểm. Với 30 camera, quá trình nghiệm thu được thực hiện theo từng khu vực.

Kỹ thuật viên kiểm tra từ: Camera → dây mạng → switch PoE → tủ rack → đường quang → tủ trung tâm → đầu ghi → HDD → màn hình.

Nếu một camera không lên hình, kỹ thuật viên có thể lần ngược theo từng điểm để xác định nguyên nhân. Đây cũng là lý do việc chia tủ rack và chia khu vực ngay từ đầu giúp quá trình bảo trì sau này thuận tiện hơn rất nhiều.

Sau khi toàn bộ hệ thống đã có tín hiệu, kỹ thuật viên quay lại từng vị trí để chỉnh góc camera lần cuối. Bởi trong quá trình kéo dây và lắp đặt, góc camera ban đầu có thể bị thay đổi.

Camera có thể phải điều chỉnh lại để:

• Không quay quá nhiều vào trần.
• Không bị khuất bởi cột.
• Không bị máy móc che.
• Hạn chế vùng chết.
• Bao quát đúng khu vực được giao nhiệm vụ.
• Tối ưu hình ảnh tại cửa kho và các tuyến di chuyển.

Đây là công đoạn nhỏ nhưng ảnh hưởng trực tiếp đến chất lượng sử dụng thực tế.

Một công trình được xem là hoàn thiện khi cả phần thiết bị và phần hạ tầng phía sau đều được tổ chức hợp lý.

• Camera được cố định chắc chắn.
• Dây được luồn và cố định.
• Các tủ rack được phân chia theo khu vực.
• Switch được đặt đúng vị trí.
• Cáp quang được hàn và kiểm tra.
• Đầu ghi được cấu hình.
• Ổ cứng được kiểm tra.
• WiFi được triển khai.
• Màn hình được kết nối.
• Và toàn bộ hệ thống được test lại trước khi bàn giao.

Với một tổng kho logistics, đây là yếu tố rất quan trọng vì hệ thống camera không chỉ được sử dụng trong ngày nghiệm thu mà còn phải phục vụ quá trình vận hành kho trong thời gian dài.

Tham khảo thêm: Dịch vụ lắp đặt khóa điện tử trọn gói

Chi phí tham khảo lắp camera cho tổng kho Logistics Dĩ An

Tổng cộng sau VAT: 224.296.560 đồng

Một số hạng mục chính trong tổng chi phí gồm:

Chi phí trên là chi phí tham khảo theo phương án báo giá của công trình. Thực tế thi công có thể điều chỉnh theo khối lượng nghiệm thu tại hiện trường, tuyến dây thực tế và những thay đổi của mặt bằng nhà xưởng.

Kết quả sau khi hoàn thiện

Sau khi hoàn thiện, Tổng kho PCS Logistics Dĩ An được đưa vào sử dụng hệ thống giám sát tập trung với 30 camera Hikvision 4MP.

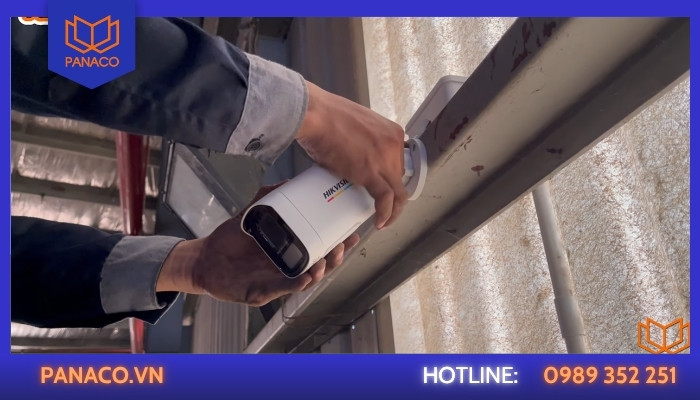

Panaco thi công lắp đặt camera thân Hikvision ColorVu

Các khu vực quan trọng của kho được đưa vào hệ thống quan sát, đặc biệt là những vị trí liên quan đến hoạt động xuất nhập hàng và vận hành trong kho.

Điểm nổi bật của công trình không chỉ nằm ở số lượng camera mà còn ở hạ tầng phía sau hệ thống camera.

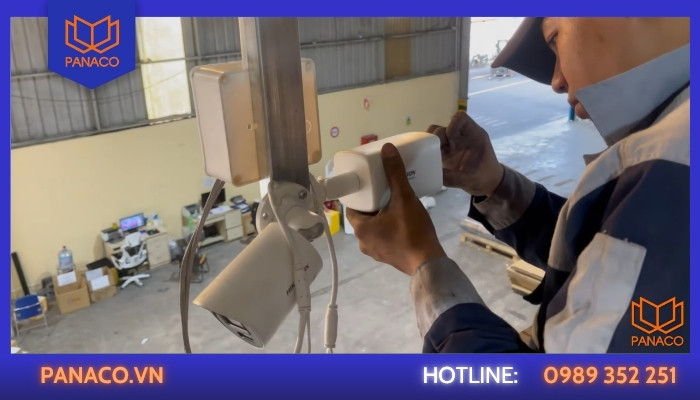

Căn chỉnh và cố định bộ đôi camera thân Hikvision bao quát nhà xưởng

Gần 1.830m dây mạng Cat6, khoảng 550m cáp quang, nhiều tủ rack và switch PoE được triển khai để đảm bảo tín hiệu từ các khu vực trong kho có thể truyền về trung tâm.

Các thiết bị được chia về từng tủ rack tại xưởng thay vì tập trung tất cả về một vị trí. Nhờ đó, hệ thống dễ quản lý và thuận tiện hơn khi cần kiểm tra hoặc bảo trì.

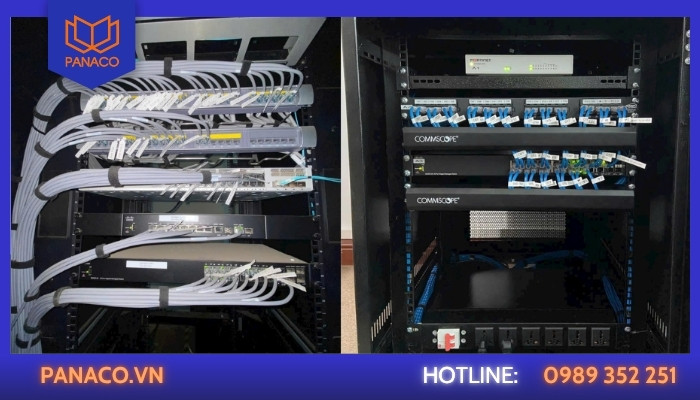

Các thiết bị được chia về từng tủ rack tại xưởng

Đầu ghi Hikvision tiếp nhận và quản lý toàn bộ hệ thống camera, kết hợp ổ cứng chuyên dụng để lưu trữ hình ảnh.

Hệ thống WiFi cũng được triển khai song song tại khu vực văn phòng và xưởng, giúp hoàn thiện hạ tầng mạng phục vụ quá trình vận hành.

Quan trọng nhất, sau khi nghiệm thu, chủ đầu tư có một hệ thống camera + mạng + truyền dẫn quang được triển khai đồng bộ, thay vì một hệ thống camera lắp riêng lẻ.

Với những công trình kho logistics có diện tích lớn, đây chính là điểm Panaco luôn chú trọng: camera phải nhìn được đúng khu vực cần quản lý, đường truyền phải ổn định và toàn bộ hệ thống phải dễ bảo trì về sau.
