Lắp đặt hệ thống camera cho văn phòng công ty Golden Card Bình Thuận – Quận 7

Đối với văn phòng Golden Card Quận 7, Panaco triển khai hệ thống camera theo mô hình giám sát từ bên ngoài vào bên trong, bao quát từ khu vực cổng, sân, bãi xe đến các tầng làm việc của văn phòng. Do công trình là dạng nhà nguyên căn 3 tầng, hệ thống được tính toán để kéo dây từ khu vực ngoài sân, cổng vào tủ mạng trung tâm và phân bổ camera đến từng tầng.

Tổng quan dự án lắp camera cho văn phòng công ty Golden Card

Tổng quan nhanh

• Tên dự án: Lắp đặt hệ thống camera giám sát cho văn phòng Golden Card Bình Thuận
• Khách hàng: Công ty Golden Card
• Địa điểm: Bình Thuận, Quận 7, TP. Hồ Chí Minh
• Mô hình công trình: Văn phòng nhà nguyên căn 3 tầng
• Hạng mục triển khai: Camera giám sát, đầu ghi, ổ cứng lưu trữ, tủ mạng và máy chấm công
• Số lượng camera: 8 camera IP: gồm 3 camera thân ColorVu, 4 camera dome ColorVu và 1 camera PTZ
• Thời gian thi công: Khoảng 3 ngày
• Chi phí tham khảo: Khoảng 60–75 triệu đồng
• Đơn vị triển khai: Panaco

Với đặc thù là văn phòng làm việc nằm trong một căn nhà nguyên căn 3 tầng, hệ thống camera không chỉ cần quan sát bên trong mà còn phải kiểm soát được cổng ra vào, sân phía trước, khu vực để xe và các lối di chuyển giữa các tầng.

Panaco lựa chọn kết hợp nhiều loại camera thay vì sử dụng một mẫu camera duy nhất. Camera thân IP Color được ưu tiên cho các vị trí ngoài trời; camera dome Color được bố trí bên trong văn phòng; riêng camera PTZ đảm nhiệm khả năng quan sát linh hoạt và bao quát không gian rộng.

Thời gian thi công

Thời gian thi công là 3 ngày, được Panaco sắp xếp phù hợp với điều kiện hoạt động của văn phòng. Do đây là văn phòng đang làm việc, việc thi công được thực hiện theo từng khu vực nhằm hạn chế ảnh hưởng đến nhân viên và công việc hằng ngày.

Ngày đầu tiên tập trung vào khảo sát vị trí, xác định tuyến dây, chuẩn bị vật tư và triển khai các tuyến dây chính từ khu vực ngoài cổng vào bên trong.

Ngày tiếp theo tiến hành lắp đặt camera tại từng tầng, hoàn thiện tủ mạng và kết nối thiết bị.

Ngày cuối cùng dành cho cấu hình đầu ghi, kiểm tra hình ảnh từng camera, căn chỉnh góc quan sát, kiểm tra máy chấm công và chạy thử toàn bộ hệ thống trước khi bàn giao.

Diện tích và đặc điểm mặt bằng

Golden Card Bình Thuận sử dụng mô hình nhà nguyên căn 3 tầng làm văn phòng. Với dạng mặt bằng này, diện tích sử dụng có thể ước tính khoảng 150–250 m² tổng diện tích sàn, tùy diện tích thực tế của từng tầng.

Điểm đặc biệt của công trình không nằm ở diện tích quá lớn mà ở việc hệ thống phải triển khai theo chiều cao của tòa nhà. Camera được bố trí từ khu vực ngoài cổng, sân và bãi xe ở bên ngoài cho đến các tầng làm việc phía trên.

Do đó, Panaco phải tính toán tuyến dây theo phương đứng, đồng thời lựa chọn vị trí đặt tủ mạng để việc kết nối đến các camera ở từng tầng thuận tiện và gọn gàng.

Sơ đồ hệ thống

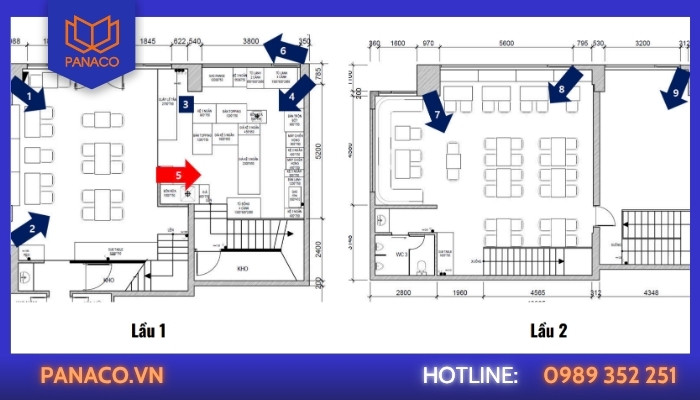

Bản vẽ khảo sát lắp đặt hệ thống camera văn phòng công ty Golden Card

Sơ đồ tổng thể theo hướng: Camera ngoài trời + camera trong nhà + camera PTZ → Switch → Tủ mạng 6U → Đầu ghi Hikvision 16 kênh → HDD 6TB → Màn hình/thiết bị quản lý

Riêng máy chấm công được kết nối vào hệ thống quản lý nhân sự theo cấu hình của khách hàng.

Khoảng cách kéo dây và hạ tầng

Do camera được bố trí từ ngoài sân, ngoài cổng và bờ rào vào đến các khu vực bên trong văn phòng, tuyến dây của công trình có đặc điểm khá khác so với hệ thống chỉ lắp trong một tầng.

Panaco phải triển khai dây từ khu vực camera ngoài trời, đưa tín hiệu vào bên trong nhà rồi tiếp tục phân bổ đến các tầng.

Các tuyến dây được ưu tiên đi theo những vị trí kín, gọn và thuận tiện cho việc bảo trì sau này. Đối với camera ngoài trời, dây được bảo vệ phù hợp để hạn chế tác động từ môi trường.

Với công trình 3 tầng, có thể ước tính tổng chiều dài dây tín hiệu khoảng 250–350 m, tùy tuyến đi thực tế và vị trí tủ mạng trung tâm.

Việc đặt tủ mạng ở vị trí hợp lý giúp rút ngắn các tuyến dây, đồng thời thuận tiện hơn khi cần kiểm tra hoặc mở rộng hệ thống.

Cấu hình hệ thống Panaco triển khai

Với 8 camera và đầu ghi 16 kênh, hệ thống vẫn còn dung lượng dự phòng để khách hàng có thể bổ sung camera trong tương lai nếu phát sinh thêm nhu cầu.

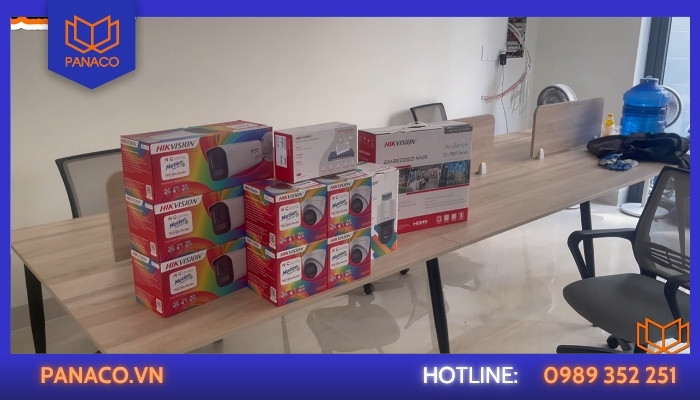

Panaco tập kết vật tư lắp đặt hệ thống camera văn phòng

Vấn đề gặp phải khi lắp camera cho văn phòng Golden Card

Đối với một văn phòng 3 tầng, việc kiểm soát bằng mắt thường sẽ khá khó khăn. Nhân viên ra vào trong ngày, khách đến làm việc, phương tiện để ngoài sân, hàng hóa/tài liệu được đưa vào kho… tất cả đều diễn ra ở nhiều vị trí khác nhau. Nếu chỉ bố trí một vài camera ở sảnh thì gần như không thể kiểm soát toàn bộ không gian.

Khó kiểm soát khu vực bên ngoài văn phòng

Cổng và sân phía trước là khu vực đầu tiên cần được quan sát. Đây là nơi nhân viên, khách hàng và phương tiện ra vào mỗi ngày. Nếu chỉ có camera bên trong văn phòng, khi xảy ra vấn đề liên quan đến xe cộ hoặc người ra vào thì dữ liệu hình ảnh sẽ không đầy đủ. Vì vậy, Panaco đưa camera ra cả khu vực cổng, bờ rào và sân phía trước, tạo lớp giám sát từ bên ngoài vào trong.

Bãi xe cần được quan sát riêng

Đối với văn phòng, khu vực để xe thường có nhiều người ra vào nhưng không phải lúc nào cũng có nhân sự trực tiếp giám sát. Camera ngoài trời được bố trí để quan sát khu vực này, giúp chủ doanh nghiệp có thể kiểm tra phương tiện và hoạt động ra vào khi cần.

Văn phòng có nhiều tầng, dễ phát sinh điểm mù

Với nhà nguyên căn 3 tầng, nếu chỉ sử dụng camera tại tầng trệt thì không thể bao quát toàn bộ hoạt động bên trong. Đặc biệt, cầu thang là vị trí kết nối giữa các tầng nhưng thường dễ bị bỏ sót. Do đó, Panaco bố trí camera tại cầu thang của tầng 1 và tầng 2, đồng thời bổ sung camera cho khu vực kho và phòng làm việc.

Khu vực kho cần được kiểm soát

Kho thường là nơi chứa tài sản, hàng hóa hoặc hồ sơ nhưng không phải lúc nào cũng có người làm việc thường xuyên. Việc bố trí một camera riêng tại kho giúp khách hàng có thể kiểm tra hoạt động trong khu vực này mà không cần trực tiếp có mặt.

Nhu cầu quản lý nhân sự

Bên cạnh camera, Golden Card còn có nhu cầu quản lý thời gian làm việc của nhân viên. Do đó, Panaco triển khai thêm 1 máy chấm công, giúp hệ thống quản lý văn phòng không chỉ dừng ở giám sát an ninh mà còn hỗ trợ quản lý nhân sự.

Xem thêm: Dịch vụ lắp đặt máy chấm công chuyên nghiệp

Phương án lắp camera cho văn phòng Golden Card Bình Thuận

Sau khi khảo sát, Panaco xây dựng phương án theo nguyên tắc giám sát từ ngoài vào trong và từ tầng trệt lên các tầng làm việc. Thay vì lắp camera dày đặc, từng camera được đặt tại vị trí có giá trị quan sát cao, đảm bảo 8 camera bao phủ các khu vực quan trọng của văn phòng.

Bố trí camera từ cổng, sân và khu vực bên ngoài

Panaco đi ống bảo vệ dây cáp camera khu vực tường rào

3 camera thân IP Color được ưu tiên sử dụng tại các vị trí ngoài trời.

• Camera thứ nhất được bố trí tại khu vực cổng, hướng về lối ra vào chính. Vị trí này giúp ghi nhận người và phương tiện đi vào hoặc rời khỏi văn phòng.

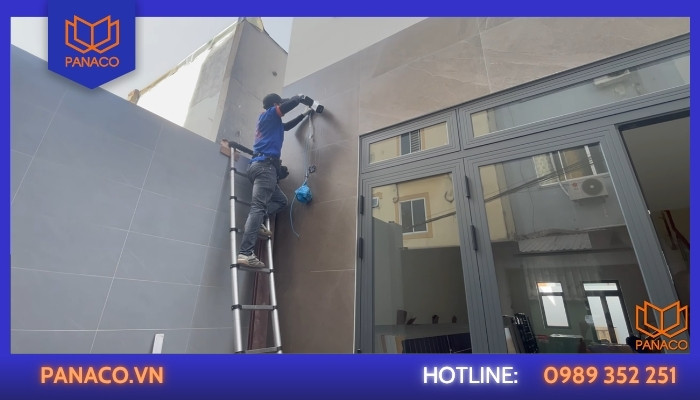

Khoan bắt vít và căn chỉnh vị trí camera vị trí hướng vào cổng ra vào

• Camera thứ hai được bố trí tại khu vực sân/bãi xe, tập trung quan sát phương tiện và không gian phía trước văn phòng.
• Camera thứ ba được đặt tại khu vực ngoài hiên/bờ rào, tạo thêm góc nhìn từ phía ngoài vào, hạn chế điểm mù giữa cổng và khu vực bên trong.

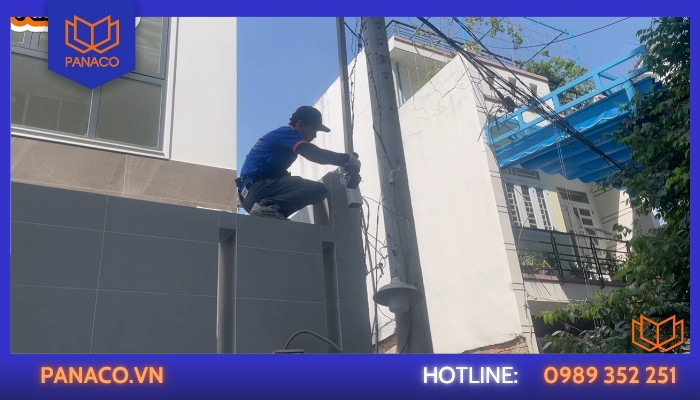

Lắp camera vị trí bờ rào cao để tạo góc nhìn bao quát từ ngoài vào trong

Việc sử dụng camera Color ở ngoài trời giúp hình ảnh vẫn có màu trong điều kiện ánh sáng phù hợp, hỗ trợ nhận diện người và phương tiện rõ ràng hơn so với camera chỉ ghi hình đen trắng ban đêm.

Bố trí camera tại tầng trệt – 1 camera dome quan sát tổng thể

Bước vào bên trong, tầng trệt là khu vực cần có góc nhìn tổng quát. Panaco bố trí 01 camera dome IP Color tại tầng trệt. Camera được hướng để bao quát khu vực sinh hoạt và làm việc chính ở tầng trệt, đồng thời hạn chế các vùng bị che khuất bởi bàn ghế hoặc vật dụng.

Vị trí này đóng vai trò như camera quan sát tổng thể cho tầng dưới, bổ sung cho các camera đã bố trí ở khu vực bên ngoài.

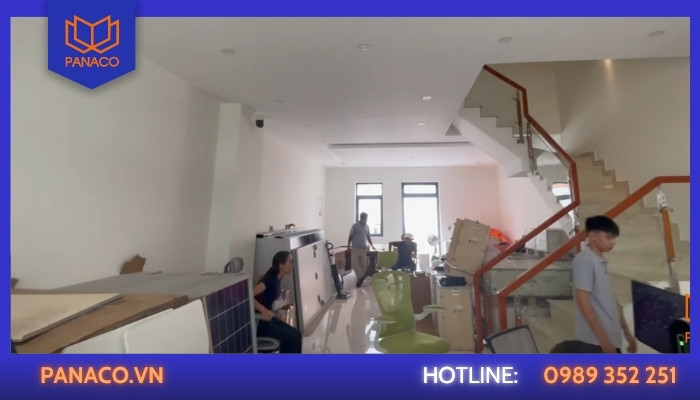

Lắp đặt camera PTZ quan sát tổng thể khu vực tầng trệt

Bố trí camera tại tầng 1 – 3 camera cho các khu vực quan trọng

Tại tầng 1, Panaco bố trí 3 camera dome.

• Camera thứ nhất đặt tại khu vực cầu thang, hướng về lối di chuyển. Camera này giúp kiểm soát người đi lên và xuống giữa các tầng.
• Camera thứ hai được đặt trong kho, tập trung quan sát không gian chứa hàng hóa, tài sản hoặc vật dụng của công ty.
• Camera thứ ba bố trí tại phòng làm việc, giúp chủ doanh nghiệp theo dõi hoạt động tại khu vực làm việc khi cần.

Cách bố trí này giúp tầng 1 không bị phụ thuộc vào một góc camera duy nhất mà được chia theo từng khu vực có nhu cầu giám sát riêng.

Có thể bạn quan tâm: Dịch vụ lắp đặt khóa cửa điện tử chính hãng

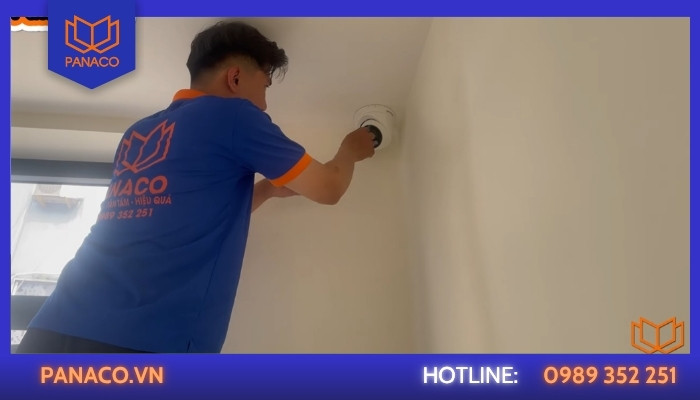

Kỹ thuật viên Panaco lắp camera dome ốp trần giám sát khu vực trọng yếu tại tầng 1

Bố trí camera tại tầng 2 – camera tại khu vực cầu thang

Tại tầng 2, Panaco bố trí 1 camera dome tại khu vực cầu thang. Camera hướng vào khu vực di chuyển giữa các tầng, giúp kết nối hình ảnh từ tầng trệt lên tầng 1 và tầng 2. Với nhà nhiều tầng, việc đặt camera tại cầu thang có ý nghĩa quan trọng vì đây là tuyến di chuyển chung của mọi người trong văn phòng.

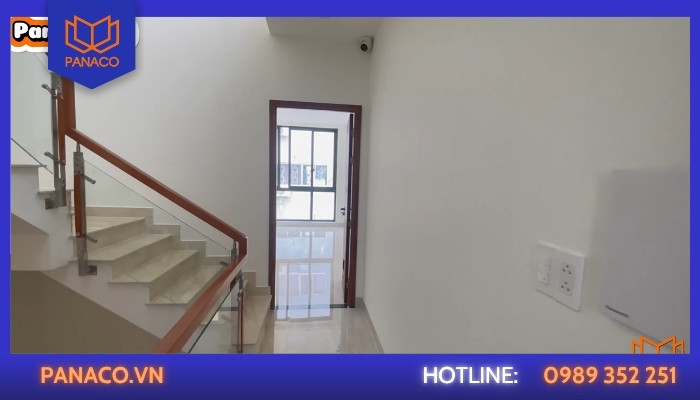

Panaco bố trí camera dome quan sát cầu thang khu vực tầng 2

Bổ sung camera PTZ xoay 360° để quan sát tổng thể

Bên cạnh 7 camera cố định, Panaco triển khai thêm 01 camera PTZ xoay 360°. Đây là thiết bị đóng vai trò như một “góc nhìn tổng thể” của văn phòng. Thay vì chỉ nhìn cố định một hướng, camera PTZ có khả năng xoay để quan sát các khu vực khác nhau trong phạm vi hoạt động. Thiết bị đặc biệt hữu ích khi người quản lý cần kiểm tra nhanh một khu vực cụ thể. Ví dụ, khi phát hiện hoạt động bất thường ở một phía của văn phòng, camera PTZ có thể điều chỉnh hướng quan sát để kiểm tra. Với công trình 3 tầng, camera PTZ cũng giúp bổ sung thêm góc nhìn tổng thể bên cạnh các camera cố định.

Tập trung thiết bị tại tủ mạng 6U

Tất cả thiết bị trung tâm được bố trí trong tủ mạng 6U. Tủ được lựa chọn theo hướng nhỏ gọn nhưng vẫn đảm bảo không gian để bố trí đầu ghi, switch và các thiết bị liên quan.

Việc tập trung thiết bị trong tủ giúp hệ thống:

• Gọn gàng hơn.
• Dễ kiểm tra khi có sự cố.
• Hạn chế dây dẫn bị rối.
• Thuận tiện bảo trì.
• Có thể mở rộng hệ thống sau này.

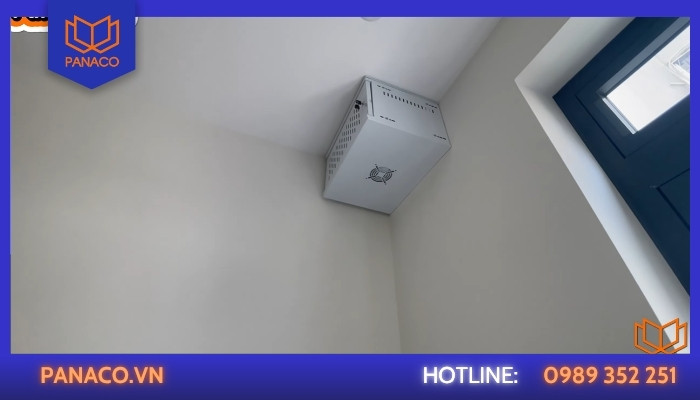

Tủ mạng 6U treo tường nhỏ gọn chứa thiết bị trung tâm hệ thống

Đầu ghi 16 kênh và HDD 6TB

Hệ thống sử dụng 01 đầu ghi Hikvision 16 kênh, kết hợp ổ cứng 6TB để lưu trữ hình ảnh. Với tổng cộng 8 camera, đầu ghi 16 kênh vẫn còn dư kênh cho nhu cầu mở rộng trong tương lai, tùy theo cấu hình thực tế.

Đây cũng là một điểm có lợi khi doanh nghiệp phát sinh thêm nhu cầu giám sát. Thay vì phải thay đầu ghi ngay khi muốn bổ sung camera, hệ thống vẫn có sẵn một phần dung lượng kênh để mở rộng.

Ổ cứng 6TB được sử dụng để lưu trữ hình ảnh, giúp người quản lý có thể xem lại dữ liệu khi cần kiểm tra sự việc.

Lắp máy chấm công

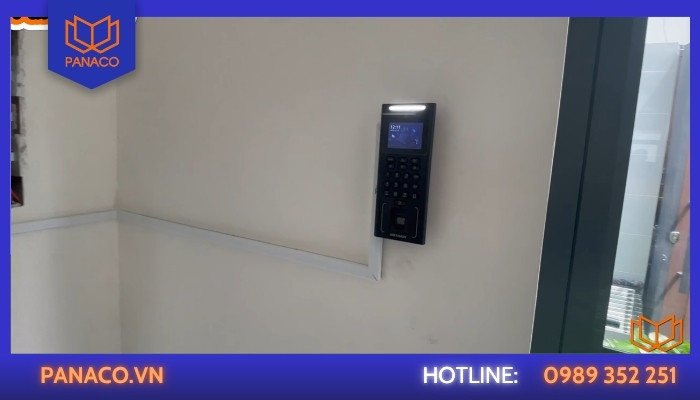

Panaco lắp đặt máy chấm công khuôn mặt và vân tay Hikvision văn phòng Golden Card

Không chỉ triển khai camera, Panaco còn lắp 01 máy chấm công cho văn phòng Golden Card. Máy được bố trí tại vị trí thuận tiện cho nhân viên thực hiện chấm công khi đến và rời văn phòng

Đưa máy chấm công vào cùng một dự án giúp doanh nghiệp có thêm một công cụ quản lý nhân sự bên cạnh hệ thống giám sát. Đặc biệt, khi bố trí gần khu vực luồng nhân viên ra vào, việc sử dụng hàng ngày cũng thuận tiện hơn.

Kiểm tra hình ảnh từng khu vực trước khi bàn giao

Sau khi hoàn thiện, Panaco tiến hành kiểm tra toàn bộ 8 camera.

Không chỉ xem camera có lên hình hay không, kỹ thuật viên kiểm tra từng khu vực: Ngoài cổng → sân → hiên → tầng trệt → cầu thang → kho → phòng làm việc → tầng 2.

Góc camera được cân chỉnh lại nếu cần. Đặc biệt, các camera ngoài trời được kiểm tra kỹ vùng quan sát để đảm bảo không bị che bởi cây, mái hiên hoặc các vật thể trong sân. Sau cùng, toàn bộ hình ảnh được kiểm tra trên hệ thống trung tâm.

Chi phí tham khảo lắp camera văn phòng Golden Card

Với cấu hình gồm 8 camera, 1 đầu ghi 16 kênh, HDD 6TB, camera PTZ, máy chấm công, tủ mạng 6U, switch PoE, dây dẫn và nhân công thi công 3 ngày, chi phí toàn bộ hệ thống có thể ước tính khoảng: 60.000.000 – 75.000.000 đồng

Mức chi phí tham khảo có thể phân bổ như sau:

Lưu ý: Đây là mức ngân sách ước tính để tham khảo cho cấu hình dự án. Chi phí thực tế có thể thay đổi theo model camera ColorVu/PTZ, loại máy chấm công, chiều dài dây, vị trí đặt tủ mạng và điều kiện thi công thực tế.

Kết quả sau khi hoàn thiện

Sau 3 ngày thi công, Panaco hoàn thiện hệ thống camera và thiết bị quản lý cho văn phòng Golden Card Bình Thuận. Từ khu vực ngoài cổng, sân, bãi xe, hiên và bờ rào đến tầng trệt, phòng làm việc, kho và cầu thang các tầng, hệ thống đều có camera đảm nhiệm góc quan sát riêng.

Điểm nổi bật của công trình là hình ảnh sau khi hoàn thiện rõ nét tại từng khu vực, đặc biệt khi xem lại các đoạn ghi hình thực tế từ camera. Đây cũng là phần rất phù hợp để bạn chèn video thực tế của công trình vào bài dự án trên website.

Hệ thống cho hình ảnh rõ nét tại từng khu vực, từ cổng, sân, bãi xe đến các tầng làm việc, cầu thang và kho.

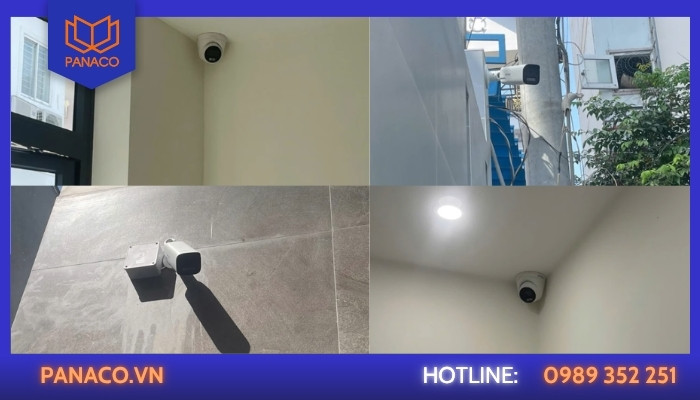

Kết quả thi công hệ thống camera thẩm mỹ và chuyên nghiệp của Panaco

Sau khi bàn giao, Golden Card có thể theo dõi tập trung toàn bộ hệ thống camera, xem lại dữ liệu được lưu trên HDD 6TB và chủ động kiểm tra từng khu vực khi cần. Bên cạnh hệ thống giám sát, tủ mạng 6U giúp các thiết bị trung tâm được bố trí gọn gàng, trong khi máy chấm công hỗ trợ doanh nghiệp quản lý thời gian làm việc của nhân viên.

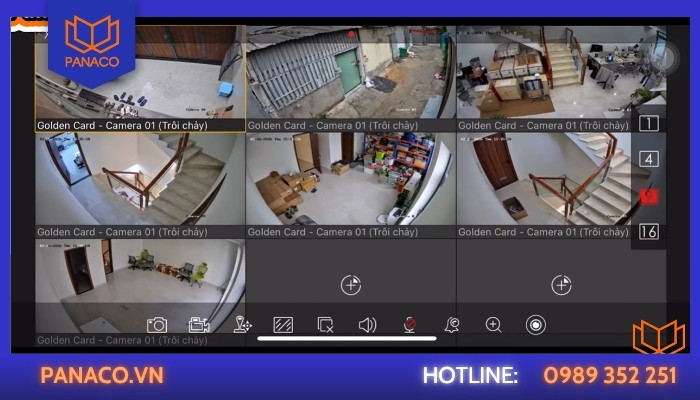

Giao diện xem camera an ninh văn phòng Golden Card trên điện thoại

Với cách bố trí camera theo từng vị trí cụ thể, Panaco không chỉ lắp đủ số lượng thiết bị mà tập trung vào đúng góc nhìn, đúng khu vực cần kiểm soát, giúp văn phòng có hệ thống giám sát rõ ràng, dễ quản lý và có thể mở rộng thêm khi nhu cầu sử dụng thay đổi.

Mỗi văn phòng có mặt bằng, số tầng và nhu cầu giám sát khác nhau. Panaco có thể khảo sát thực tế, xác định các vị trí cần quan sát, tính toán tuyến dây và tư vấn cấu hình camera, đầu ghi, lưu trữ, thiết bị mạng phù hợp. Panaco nhận khảo sát – tư vấn – thiết kế – lắp đặt hệ thống camera, máy chấm công và hạ tầng mạng cho văn phòng, cửa hàng, nhà phố và doanh nghiệp. Liên hệ Panaco để được khảo sát và tư vấn phương án lắp camera phù hợp nhất!
