Camera IP dùng dây gì? Cách chọn cáp mạng phù hợp

Camera IP thường sử dụng cáp mạng Ethernet như Cat5e, Cat6, Cat6A hoặc Cat7 để truyền dữ liệu; với camera PoE, cáp mạng còn có thể cấp nguồn cho thiết bị. Riêng các hệ thống cần truyền tín hiệu đi xa hoặc kết nối giữa nhiều khu vực có thể sử dụng cáp quang kết hợp với thiết bị mạng phù hợp.

Vậy camera IP dùng dây gì và nên chọn loại cáp nào để đảm bảo kết nối ổn định? Trong bài viết này, Panaco sẽ giúp bạn phân biệt các loại cáp phổ biến, tìm hiểu khoảng cách truyền dẫn, yêu cầu cấp nguồn PoE và cách chọn cáp mạng phù hợp với từng công trình.

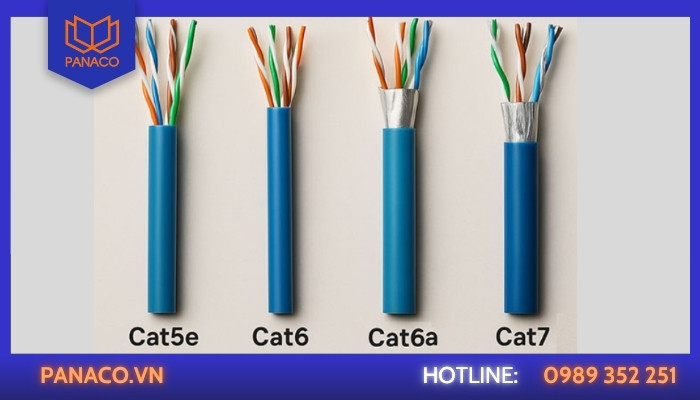

Camera IP dùng dây gì?

Camera IP dùng cáp mạng Ethernet như Cat5e, Cat6, Cat6A hoặc Cat7

Camera IP thường sử dụng cáp mạng Ethernet như Cat5e, Cat6, Cat6A hoặc Cat7 để truyền dữ liệu. Trong đó, Cat5e và Cat6 phù hợp với phần lớn hệ thống gia đình, cửa hàng và văn phòng. Với công trình quy mô lớn hoặc cần truyền dữ liệu đi xa, cáp quang có thể được sử dụng để kết nối các khu vực và tủ mạng.

Nếu camera hỗ trợ PoE, cáp mạng Ethernet còn có thể truyền dữ liệu và cấp nguồn đồng thời. Riêng cáp quang không cấp nguồn trực tiếp cho camera nên cần kết hợp với thiết bị mạng và phương án cấp nguồn phù hợp.

Camera IP thông thường dùng cáp mạng nào?

Tùy theo nhu cầu sử dụng, bạn có thể lựa chọn các loại cáp mạng sau:

• Cat5e: Phù hợp với hệ thống camera IP thông dụng, nhà ở, cửa hàng và văn phòng.
• Cat6: Lựa chọn phổ biến cho công trình mới, hỗ trợ hạ tầng mạng Gigabit và có dư địa cho nhu cầu nâng cấp.
• Cat6A: Phù hợp với hệ thống cần băng thông cao, đường truyền 10 Gigabit trên khoảng cách Ethernet tiêu chuẩn và hạ tầng mạng lâu dài.
• Cat7: Có thể sử dụng trong các hệ thống mạng chuyên biệt, yêu cầu cao về chống nhiễu; cần kiểm tra tính tương thích của đầu nối và thiết bị.
• Cáp quang: Thích hợp để kết nối giữa các tủ mạng, tòa nhà hoặc khu vực cách xa nhau.

Với hệ thống camera IP thông thường, Cat5e hoặc Cat6 chất lượng tốt thường đã đáp ứng nhu cầu. Việc sử dụng Cat6A hay Cat7 không tự động giúp hình ảnh camera đẹp hơn, bởi chất lượng hình ảnh còn phụ thuộc vào cảm biến, độ phân giải, bitrate và điều kiện ghi hình.

Xem thêm: Tìm hiểu camera Analog dùng dây gì

Camera IP có cần dây mạng riêng không?

Camera IP không nhất thiết phải sử dụng loại dây mang nhãn hiệu chuyên dụng cho camera. Bạn có thể dùng cáp mạng Ethernet đáp ứng yêu cầu truyền dẫn, khoảng cách và cấp nguồn của hệ thống.

Khi chọn cáp, nên ưu tiên lõi đồng nguyên chất (đồng đặc) cho các tuyến Ethernet và PoE cố định. Cáp CCA (lõi nhôm phủ đồng) có điện trở cao hơn, dễ gây sụt áp và không phải lựa chọn tối ưu cho hệ thống PoE, đặc biệt khi đường dây dài hoặc camera tiêu thụ nhiều điện năng.

Ngoài vật liệu lõi, cần kiểm tra môi trường lắp đặt. Cáp đi ngoài trời nên có lớp vỏ phù hợp với nắng, mưa và độ ẩm; khu vực có nhiễu điện cần xem xét phương án chống nhiễu, nối đất và đi dây đúng kỹ thuật.

Tham khảo: Tìm hiểu camera Poe dùng dây gì

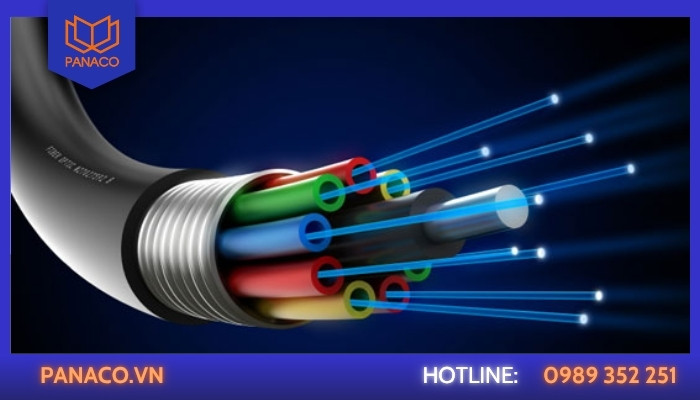

Camera IP có dùng được cáp quang không?

Camera IP hoàn toàn có thể dùng được cáp quang

Có. Cáp quang thường được sử dụng làm đường truyền trục (backbone) cho hệ thống camera tại nhà máy, khuôn viên rộng hoặc các công trình có nhiều tòa nhà.

Ví dụ, hệ thống có thể triển khai theo sơ đồ: Switch quang → cáp quang → switch PoE tại khu vực → camera IP.

Cáp quang giúp truyền dữ liệu trên khoảng cách xa và hạn chế ảnh hưởng của nhiễu điện từ. Tuy nhiên, camera ở đầu cuối vẫn cần kết nối Ethernet và nguồn điện phù hợp. Nếu sử dụng camera PoE, switch tại khu vực lắp đặt cần hỗ trợ PoE và có đủ công suất cấp nguồn.

Bảng chọn dây cáp phù hợp cho camera IP

Tóm lại: Nếu lắp camera IP cho gia đình hoặc cửa hàng, Cat5e hay Cat6 lõi đồng thường là lựa chọn hợp lý. Với công trình lớn, nhiều khu vực hoặc tuyến truyền dẫn xa, nên cân nhắc cáp quang kết hợp switch PoE tại các điểm đặt camera. Hãy chọn cáp dựa trên khoảng cách, nhu cầu PoE, môi trường thi công và khả năng mở rộng của hệ thống thay vì chỉ dựa vào tên chuẩn cáp.

Camera IP truyền tín hiệu qua dây mạng như thế nào?

Camera IP xử lý hình ảnh thành dữ liệu số rồi truyền qua mạng Ethernet đến đầu ghi NVR hoặc các thiết bị mạng để lưu trữ và xem trực tiếp. Vì vậy, dây mạng camera IP có nhiệm vụ truyền dữ liệu hình ảnh, thay vì truyền tín hiệu analog như camera truyền thống.

Tùy cách thiết kế hệ thống, kết nối có thể được triển khai theo các sơ đồ sau:

• Dùng NVR PoE: Camera IP → Cáp mạng → NVR PoE.
• Dùng switch PoE: Camera IP → Cáp mạng → Switch PoE → NVR/Router.
• Hệ thống quy mô lớn: Camera IP → Switch PoE → Cáp quang đường trục → Thiết bị mạng tại khu vực khác.

Dữ liệu sau đó được NVR tiếp nhận để ghi hình hoặc truyền qua mạng nội bộ đến máy tính, điện thoại. Người dùng không nhất thiết phải có Internet để xem camera trong mạng LAN; Internet chủ yếu phục vụ nhu cầu truy cập từ xa.

Camera IP có thể vừa truyền dữ liệu vừa cấp nguồn không?

Có, nếu camera hỗ trợ PoE (Power over Ethernet) và được kết nối với switch hoặc NVR có PoE tương thích. Khi đó, một sợi cáp Ethernet có thể đồng thời truyền dữ liệu và cấp nguồn cho camera, giúp giảm dây dẫn và đơn giản hóa việc lắp đặt.

Tuy nhiên, cần kiểm tra chuẩn PoE, công suất tiêu thụ của camera và tổng ngân sách nguồn PoE của switch. Cổng RJ45 chỉ thể hiện kiểu kết nối mạng, không đồng nghĩa thiết bị chắc chắn hỗ trợ PoE.

Ngoài ra, với tuyến cáp Ethernet đồng thông thường, khoảng cách kênh truyền tiêu chuẩn thường tối đa 100 m, bao gồm cả dây nối. Nếu camera ở xa hơn, cần tính toán phương án phù hợp như bổ sung switch, sử dụng bộ mở rộng Ethernet hoặc triển khai cáp quang kết hợp thiết bị mạng tại đầu cuối.

Như vậy, khi chọn dây cho camera IP, bạn cần xem xét không chỉ khả năng truyền dữ liệu mà còn cả khoảng cách, yêu cầu PoE và cách bố trí thiết bị mạng để hệ thống hoạt động ổn định.

Cáp quang nằm ở đâu trong hệ thống Camera IP?

Trong hệ thống camera IP, cáp quang thường được dùng để kết nối các switch giữa những khu vực cách xa nhau, thay vì kéo trực tiếp đến từng camera. Giải pháp này phù hợp với nhà máy, kho bãi, khuôn viên rộng hoặc công trình có nhiều tòa nhà.

Ví dụ, hệ thống có thể triển khai theo sơ đồ: Camera IP → Switch PoE → Cáp quang → Switch trung tâm → NVR/Server

Trong đó, cáp mạng Ethernet kết nối camera với switch PoE, còn cáp quang truyền dữ liệu từ switch khu vực về trung tâm. Do không cấp nguồn PoE trực tiếp, cáp quang cần kết hợp với thiết bị mạng và phương án cấp nguồn phù hợp tại khu vực lắp camera.

Vì vậy, khi chọn cáp cho camera IP, cần cân nhắc chuẩn cáp, khoảng cách truyền dẫn, nhu cầu PoE, môi trường lắp đặt và khả năng mở rộng hệ thống. Cat5e hoặc Cat6 thường phù hợp với tuyến kết nối camera thông thường, trong khi cáp quang thích hợp hơn cho đường truyền trục giữa các khu vực. Lựa chọn đúng loại cáp sẽ giúp hệ thống hoạt động ổn định và tránh phát sinh chi phí nâng cấp không cần thiết.

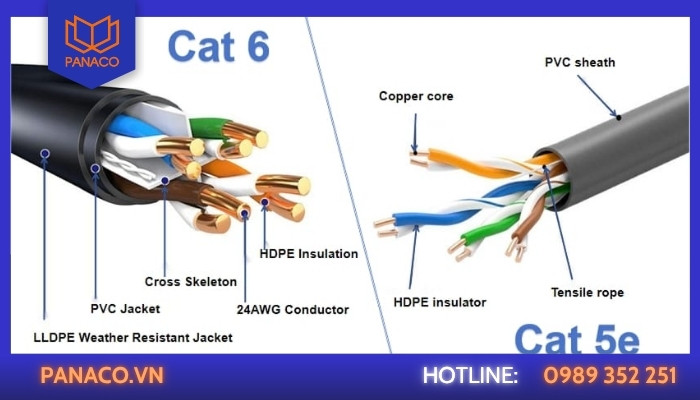

Nên chọn Cat5e hay Cat6 cho camera IP?

Cả cáp Cat5e và Cat6 đều phù hợp với camera IP

Cat5e và Cat6 đều phù hợp với camera IP nếu đáp ứng yêu cầu truyền dẫn và được thi công đúng kỹ thuật. Cat5e thường đủ dùng cho hệ thống gia đình, cửa hàng hoặc văn phòng nhỏ, trong khi Cat6 đáng cân nhắc khi xây dựng hạ tầng mạng mới hoặc cần đồng bộ với các thiết bị mạng khác.

Khi nào nên dùng Cat5e?

Cat5e phù hợp với hệ thống camera IP quy mô nhỏ và vừa, không có yêu cầu đặc biệt về băng thông. Khi sử dụng cáp lõi đồng chất lượng tốt, tuyến dây nằm trong giới hạn cho phép và thiết bị tương thích, Cat5e vẫn có thể truyền dữ liệu và cấp nguồn PoE ổn định.

Khi nào nên chọn Cat6?

Cat6 là lựa chọn phù hợp cho công trình mới, văn phòng, nhà xưởng hoặc hệ thống camera triển khai chung với mạng máy tính, Wi-Fi và máy chủ. Loại cáp này hỗ trợ Gigabit Ethernet và có thể đạt 10 Gigabit Ethernet trên khoảng cách ngắn theo điều kiện tiêu chuẩn, tạo thêm dư địa cho nhu cầu nâng cấp hạ tầng.

Cat6 có tốt hơn Cat5e cho camera IP không?

Không phải lúc nào Cat6 cũng là lựa chọn cần thiết. Chất lượng kết nối còn phụ thuộc vào vật liệu lõi, khoảng cách, thiết bị mạng, công suất PoE và kỹ thuật thi công. Một tuyến Cat5e đạt chuẩn vẫn có thể hoạt động tốt hơn cáp Cat6 kém chất lượng hoặc lõi CCA.

Vì vậy, hãy chọn cáp theo nhu cầu thực tế và định hướng sử dụng lâu dài, thay vì chỉ dựa vào độ phân giải camera. Bạn có thể tham khảo thêm bài So sánh cáp mạng Cat5e và Cat6 của Panaco để hiểu rõ hơn về sự khác biệt giữa hai loại cáp này.

Camera IP kéo dây mạng tối đa bao xa?

Với hệ thống camera IP sử dụng cáp mạng Ethernet, khoảng cách kết nối tiêu chuẩn thường tối đa 100 m cho một kênh truyền, bao gồm cáp cố định và dây nối. Giới hạn này áp dụng cho kết nối Ethernet đồng thông thường; khoảng cách thực tế còn phụ thuộc vào chuẩn mạng, chất lượng cáp, thiết bị và điều kiện thi công.

Đối với camera PoE, ngoài tín hiệu dữ liệu, cần đảm bảo nguồn điện đến camera đủ đáp ứng công suất hoạt động. Vì vậy, nên ưu tiên cáp lõi đồng đạt chuẩn, đầu nối chất lượng tốt và tính toán khoảng cách ngay từ khâu thiết kế.

Camera IP kéo dây xa hơn 100 m được không?

Có thể, nhưng cần sử dụng giải pháp mở rộng phù hợp thay vì kéo dài tùy ý một tuyến cáp. Một số phương án thường dùng gồm:

• PoE Extender: Mở rộng khoảng cách truyền dữ liệu và nguồn PoE theo thông số của thiết bị.
• Switch PoE trung gian: Chia tuyến truyền dẫn thành các đoạn kết nối riêng, mỗi đoạn nằm trong giới hạn hỗ trợ.
• Cáp quang: Phù hợp với tuyến đường dài, kết nối giữa các tòa nhà hoặc khu vực cách xa nhau. Tại đầu camera cần có switch PoE hoặc thiết bị mạng phù hợp để kết nối Ethernet và cấp nguồn.

Với nhà máy, kho bãi hoặc khuôn viên rộng, sử dụng cáp quang làm đường truyền trục rồi kết nối đến camera qua switch PoE thường là phương án đáng cân nhắc.

Để tìm hiểu thêm về giới hạn khoảng cách và cách triển khai từng loại dây, bạn có thể tham khảo bài Dây camera kéo tối đa bao xa?

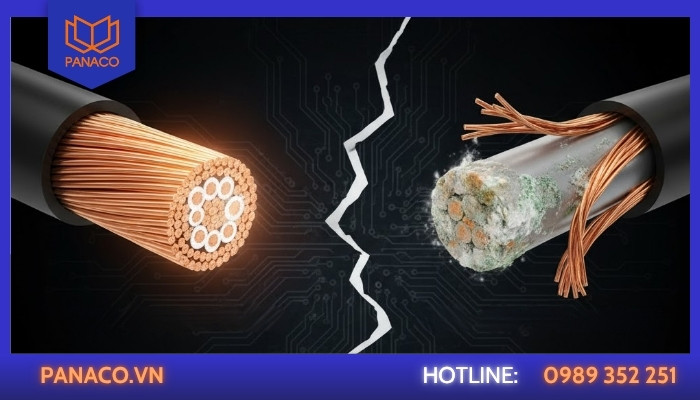

Camera IP nên dùng cáp mạng lõi đồng hay CCA?

So sánh cáp mạng lõi đồng và cáp CCA

Khi chọn dây mạng cho camera IP, ngoài chuẩn Cat5e hay Cat6, bạn cũng cần quan tâm đến vật liệu lõi dẫn. Hai loại phổ biến là cáp đồng nguyên chất và cáp CCA (lõi nhôm phủ đồng). Yếu tố này đặc biệt quan trọng với camera PoE vì cáp vừa truyền dữ liệu, vừa cấp nguồn cho thiết bị.

Cáp đồng nguyên chất và cáp CCA khác nhau thế nào?

• Cáp lõi đồng nguyên chất: Có khả năng dẫn điện tốt, phù hợp với hệ thống camera IP cần truyền dữ liệu ổn định và cấp nguồn PoE, nhất là khi tuyến dây dài hoặc camera tiêu thụ nhiều điện.
• Cáp CCA: Sử dụng lõi nhôm phủ đồng, thường có giá thành thấp hơn. Tuy nhiên, nhôm có điện trở cao hơn đồng, nên cáp CCA có thể gây sụt áp và tổn hao điện lớn hơn khi cấp nguồn PoE.

Lưu ý, chuẩn Cat và vật liệu lõi là hai yếu tố khác nhau. Cáp cùng loại Cat5e hoặc Cat6 vẫn có thể khác nhau về vật liệu dẫn điện và chất lượng thực tế.

Nên chọn loại cáp nào cho camera IP?

Với hệ thống camera IP sử dụng PoE, bạn nên ưu tiên cáp lõi đồng nguyên chất đạt chuẩn, đặc biệt khi đi dây xa, sử dụng camera PTZ hoặc lắp đặt tại nhà xưởng, văn phòng và công trình cần hoạt động ổn định lâu dài.

Khi chọn cáp, hãy kiểm tra vật liệu lõi, thông số kỹ thuật, khoảng cách truyền dẫn và khả năng đáp ứng công suất PoE. Không nên chỉ dựa vào tên Cat5e hoặc Cat6 trên bao bì để đánh giá chất lượng dây.

Để hiểu rõ hơn về sự khác biệt giữa hai loại cáp, bạn có thể tham khảo bài Cáp CCA có dùng cho camera không

Chọn dây camera IP theo môi trường lắp đặt

Ngoài chuẩn Cat5e, Cat6 và vật liệu lõi, môi trường lắp đặt cũng ảnh hưởng đến việc chọn cáp mạng cho camera IP. Tùy vị trí sử dụng, bạn cần cân nhắc loại vỏ cáp, khả năng chống nhiễu và phương án bảo vệ đường dây.

Camera IP lắp trong nhà

Với nhà ở, cửa hàng hoặc văn phòng, cáp Cat5e hoặc Cat6 loại indoor thường đáp ứng tốt nhu cầu nếu phù hợp với khoảng cách và yêu cầu truyền dẫn. Nên bố trí đường dây hợp lý, tránh đi sát đường điện công suất lớn trong thời gian dài.

Camera IP lắp ngoài trời

Nên chọn cáp outdoor có lớp vỏ phù hợp với tia UV, độ ẩm và nhiệt độ môi trường. Nếu đi dây ngầm, cần kiểm tra cáp có hỗ trợ chôn trực tiếp hay phải sử dụng ống bảo vệ. Đồng thời, cần bảo vệ đầu nối và hộp kỹ thuật để hạn chế nước xâm nhập.

Camera IP trong nhà xưởng

Nhà xưởng thường có động cơ, biến tần và đường điện công suất lớn, có thể gây nhiễu cho hệ thống nếu bố trí cáp không phù hợp. Tùy điều kiện thực tế, có thể cân nhắc cáp chống nhiễu FTP/STP kết hợp với phương án đi dây và tiếp địa đúng kỹ thuật.

Với nhà xưởng rộng hoặc khoảng cách giữa các khu vực lớn, có thể sử dụng cáp quang làm đường truyền trục, kết nối các switch khu vực; từ switch PoE, cáp mạng sẽ truyền dữ liệu và cấp nguồn đến camera.

Lưu ý: Chọn cáp cần đi cùng với khảo sát tuyến dây và điều kiện thi công. Không phải cứ nâng cấp từ Cat5e lên Cat6 hoặc dùng cáp chống nhiễu là giải quyết được mọi vấn đề. Cần lựa chọn đúng loại cáp, thiết bị mạng và phương án lắp đặt theo môi trường thực tế.

Cáp UTP, FTP, STP dùng cho camera IP khác nhau thế nào?

Ngoài chuẩn Cat5e hay Cat6, khi chọn dây mạng cho camera IP, bạn cũng cần quan tâm đến cấu tạo chống nhiễu của cáp. Các loại phổ biến gồm UTP, FTP và STP, phù hợp với những môi trường lắp đặt khác nhau.

Nên chọn UTP, FTP hay STP cho camera IP?

• Cáp UTP: Thường là lựa chọn phù hợp cho camera IP gia đình, cửa hàng và văn phòng nếu cáp đạt chuẩn, chất lượng tốt và được thi công đúng kỹ thuật.
• Cáp FTP: Có thể cân nhắc khi tuyến dây đi qua khu vực gần tủ điện hoặc thiết bị điện có khả năng gây nhiễu.
• Cáp STP/Shielded: Phù hợp với một số môi trường công nghiệp có nhiễu cao, nhưng cần lựa chọn theo cấu trúc chống nhiễu cụ thể và thiết kế hệ thống tương ứng.

Lưu ý, cáp chống nhiễu không tự động loại bỏ mọi vấn đề. Hiệu quả còn phụ thuộc vào cách đi dây, đầu nối và phương án tiếp địa phù hợp. Với hệ thống camera thông thường, UTP lõi đồng chất lượng tốt thường đã đáp ứng nhu cầu, không nhất thiết phải dùng FTP hoặc STP.

Ngoài khả năng chống nhiễu, bạn vẫn nên xem xét chuẩn Cat, vật liệu lõi, khoảng cách truyền dẫn và yêu cầu PoE để chọn cáp mạng phù hợp với hệ thống camera IP.

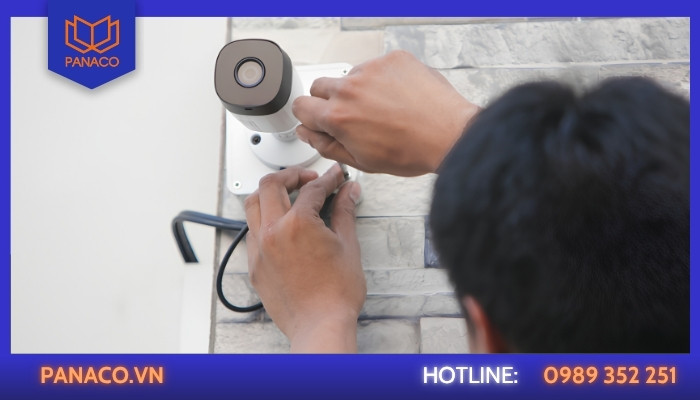

Những sai lầm thường gặp khi chọn dây cho camera IP

Những sai lầm cần tránh để hệ thống hoạt động ổn định

Khi chọn dây mạng cho camera IP, nhiều người chỉ quan tâm đến chuẩn Cat hoặc giá thành mà bỏ qua vật liệu lõi, khoảng cách và môi trường lắp đặt. Dưới đây là những sai lầm cần tránh để hệ thống hoạt động ổn định.

1. Nghĩ rằng camera IP bắt buộc phải dùng Cat6

Thực tế, Cat5e chất lượng tốt vẫn có thể đáp ứng nhiều hệ thống camera IP thông thường. Cat6 phù hợp khi cần nâng cấp hạ tầng mạng hoặc dự phòng mở rộng. Việc lựa chọn nên dựa trên yêu cầu truyền dẫn, khoảng cách và chất lượng cáp, không chỉ dựa vào số Cat.

2. Chỉ xem chuẩn Cat mà bỏ qua vật liệu lõi

Cáp cùng chuẩn Cat5e hoặc Cat6 vẫn có thể khác nhau về vật liệu và chất lượng lõi dẫn. Với camera PoE, nên ưu tiên cáp lõi đồng nguyên chất đạt chuẩn để đáp ứng tốt hơn yêu cầu truyền dữ liệu và cấp nguồn, đặc biệt trên tuyến dài.

3. Chọn cáp không phù hợp với khoảng cách và PoE

Tuyến Ethernet sử dụng cáp đồng thông thường có giới hạn thiết kế phổ biến khoảng 100 m cho mỗi kênh truyền. Nếu vượt quá khoảng cách này, cần tính phương án mở rộng bằng switch trung gian, PoE extender hoặc cáp quang.

Ngoài ra, cần đảm bảo cáp và switch PoE đáp ứng công suất camera để hạn chế tình trạng sụt áp hoặc mất kết nối.

4. Dùng cáp trong nhà cho tuyến ngoài trời

Cáp indoor không được thiết kế để chịu nắng, mưa và độ ẩm kéo dài. Với tuyến ngoài trời, nên chọn cáp outdoor có lớp vỏ phù hợp với điều kiện môi trường và sử dụng ống bảo vệ khi cần. Không mặc định mọi loại cáp outdoor đều có thể chôn trực tiếp dưới đất.

5. Bỏ qua nguy cơ nhiễu điện từ

Nếu cáp mạng chạy gần đường điện công suất lớn, động cơ hoặc biến tần, cần khảo sát và bố trí tuyến dây phù hợp. Trong môi trường nhiễu cao, có thể cân nhắc cáp chống nhiễu hoặc cáp quang tùy thiết kế. Chỉ đổi từ UTP sang FTP/STP không đảm bảo giải quyết được mọi vấn đề nếu thi công và tiếp địa không đúng cách.

6. Cho rằng cáp tốt là đủ để hệ thống ổn định

Ngay cả khi sử dụng cáp chất lượng tốt, camera vẫn có thể gặp sự cố nếu đầu RJ45 bấm không chuẩn, switch PoE thiếu công suất, tuyến dây vượt giới hạn hoặc thi công không đúng kỹ thuật.

Vì vậy, chọn dây camera IP cần kết hợp chuẩn Cat, vật liệu lõi, khoảng cách, PoE, môi trường và phương án thi công. Không nhất thiết phải chọn loại cáp đắt nhất; quan trọng là cáp phù hợp với nhu cầu thực tế và được lắp đặt đúng cách.

Panaco tư vấn và thi công hệ thống camera IP

Chọn đúng camera và đúng loại cáp mới chỉ là một phần của hệ thống. Với công trình thực tế, Panaco thường bắt đầu từ khảo sát và thiết kế tuyến, sau đó mới xác định loại cáp, thiết bị mạng và phương án thi công phù hợp.

Quy trình có thể gồm:

1. Khảo sát công trình

Khảo sát vị trí lắp camera, khu vực cần quan sát, vị trí đặt tủ mạng/NVR, nguồn điện, đường đi dây và các yếu tố có thể ảnh hưởng đến tín hiệu.

Với nhà xưởng hoặc công trình lớn, cần đặc biệt chú ý khoảng cách giữa các khu vực, tủ điện, máy móc, biến tần và các tuyến điện công suất lớn.

2. Xác định loại camera và yêu cầu hệ thống

Từ nhu cầu thực tế, xác định loại camera, độ phân giải, vị trí lắp đặt, góc quan sát, khả năng hồng ngoại, tính năng AI và yêu cầu lưu trữ.

Đồng thời kiểm tra camera sử dụng nguồn thông thường hay PoE, công suất PoE bao nhiêu để làm cơ sở lựa chọn switch và cáp.

3. Tính khoảng cách và thiết kế tuyến mạng

Xác định khoảng cách từ camera đến switch hoặc điểm tập trung mạng.

Nếu tuyến nằm trong phạm vi Ethernet thông thường, có thể sử dụng cáp mạng phù hợp. Với những tuyến xa hoặc giữa các khu vực, có thể cần thiết kế switch trung gian hoặc backbone bằng cáp quang.

Đây là bước quan trọng vì chọn cáp trước nhưng không tính topology có thể dẫn đến việc phải thay đổi phương án khi thi công.

4. Chọn loại cáp phù hợp

Dựa trên khoảng cách, môi trường, PoE, yêu cầu hệ thống và ngân sách để lựa chọn:

• Cat5e, Cat6, Cat6A hoặc loại phù hợp.
• UTP, FTP hoặc cáp shielded khi môi trường cần thiết.
• Cáp trong nhà hoặc ngoài trời.
• Lõi đồng phù hợp với yêu cầu hệ thống.
• Cáp quang cho các tuyến backbone khi cần.

Không phải công trình nào cũng cần loại cáp đắt nhất. Mục tiêu là chọn đúng loại cáp cho đúng điều kiện sử dụng.

5. Thiết kế và thi công đường đi dây

Trước khi kéo dây, xác định tuyến đi cụ thể, vị trí ống, máng cáp, tủ rack, patch panel và các điểm tập trung.

Dây mạng được bố trí sao cho hạn chế các tác động cơ học, tránh những vị trí không phù hợp và hạn chế đi song song quá gần các tuyến điện công suất lớn.

6. Kéo dây, đánh số và quản lý cáp

Trong quá trình thi công, các tuyến dây nên được đánh số và quản lý rõ ràng để thuận tiện cho việc đấu nối, cấu hình, bảo trì và xử lý sự cố về sau.

Với hệ thống nhiều camera, việc quản lý dây ngay từ đầu sẽ giúp giảm đáng kể thời gian kiểm tra khi cần nâng cấp hoặc sửa chữa.

7. Bấm đầu và đấu nối

Các đầu RJ45, patch panel và thiết bị mạng được đấu nối theo đúng sơ đồ và tiêu chuẩn sử dụng.

Đây là công đoạn tưởng đơn giản nhưng ảnh hưởng trực tiếp đến độ ổn định của đường truyền. Một tuyến cáp tốt nhưng đầu bấm kém, tiếp xúc không tốt hoặc đấu nối sai vẫn có thể gây lỗi.

8. Kiểm tra mạng và PoE

Sau khi hoàn thành tuyến cáp, tiến hành kiểm tra đường truyền và nguồn PoE.

Tùy quy mô công trình, có thể sử dụng network tester, cable tester hoặc thiết bị kiểm tra chuyên dụng như Fluke nếu có yêu cầu và điều kiện phù hợp.

Các nội dung cần kiểm tra có thể gồm:

• Thông mạch và sơ đồ dây.
• Chất lượng kết nối.
• Link speed.
• Khả năng kết nối đến switch.
• Trạng thái PoE.
• Nguồn cấp đến camera.
• Các tuyến có dấu hiệu suy hao hoặc lỗi bất thường.

9. Cấu hình hệ thống

Sau khi phần hạ tầng hoàn thiện, tiến hành cấu hình camera, switch PoE, NVR và các thiết bị liên quan.

Đồng thời kiểm tra việc xem trực tiếp, xem lại, lưu trữ, kết nối mạng và các tính năng được yêu cầu trong hệ thống.

10. Nghiệm thu và bàn giao

Cuối cùng, kiểm tra lại toàn bộ hệ thống theo vị trí camera và phạm vi công việc đã thống nhất.

Các tuyến dây, tủ rack, switch PoE, camera và thiết bị liên quan được kiểm tra trước khi bàn giao.

Với công trình cần hồ sơ kỹ thuật, có thể bổ sung sơ đồ hệ thống, danh sách thiết bị, đánh số tuyến dây và các tài liệu liên quan để thuận tiện cho việc quản lý về sau.

Câu hỏi thường gặp về dây camera IP

Camera IP dùng dây gì?

Camera IP thường sử dụng cáp mạng Ethernet như Cat5e, Cat6, Cat6A hoặc Cat7, tùy yêu cầu hệ thống. Với camera PoE, cùng sợi cáp mạng có thể truyền cả dữ liệu và nguồn điện. Với các tuyến backbone hoặc khoảng cách lớn, có thể sử dụng cáp quang kết hợp switch hoặc thiết bị chuyển đổi phù hợp.

Camera IP dùng dây mạng Cat5e được không?

Có. Cat5e hoàn toàn có thể sử dụng cho nhiều hệ thống camera IP gia đình, cửa hàng, văn phòng và camera PoE thông thường nếu chất lượng cáp phù hợp, khoảng cách trong giới hạn thiết kế và thiết bị mạng đáp ứng yêu cầu. Không nên mặc định camera IP phải dùng Cat6 mới hoạt động ổn định.

Camera IP nên dùng Cat5e hay Cat6?

Cả Cat5e và Cat6 đều có thể phù hợp với camera IP. Cat5e thường đáp ứng tốt các hệ thống camera thông thường, trong khi Cat6 phù hợp khi xây dựng hạ tầng mạng mới hoặc cần thêm khả năng mở rộng. Khi lựa chọn, nên xem cả lõi cáp, khoảng cách, PoE, môi trường và thiết bị mạng thay vì chỉ nhìn số Cat.

Camera PoE dùng dây mạng gì?

Camera PoE thường sử dụng cáp Ethernet như Cat5e, Cat6 hoặc các loại cáp phù hợp khác để truyền đồng thời dữ liệu và nguồn điện. Việc lựa chọn cần xét đến công suất PoE, khoảng cách, chất lượng lõi cáp và môi trường thi công. Ngoài cáp, switch PoE hoặc injector cũng phải có công suất phù hợp với camera.

Camera IP kéo dây mạng tối đa bao xa?

Với Ethernet trên cáp đồng, khoảng cách thiết kế phổ biến của một tuyến thường khoảng 100 m, nhưng khả năng thực tế còn phụ thuộc vào chuẩn Ethernet, chất lượng cáp, đầu nối, thiết bị mạng và PoE. Nếu cần đi xa hơn, có thể sử dụng switch trung gian, PoE extender hoặc thiết kế backbone bằng cáp quang.

Camera IP có dùng cáp CCA được không?

Có thể gặp trường hợp sử dụng CCA, nhưng không nên lựa chọn chỉ dựa trên giá thành. CCA có đặc tính dẫn điện khác đồng nguyên chất và cần được xem xét kỹ khi dùng cho tuyến PoE, khoảng cách dài hoặc camera công suất cao. Với hệ thống cần độ ổn định cao, đặc biệt là công trình lớn, nên ưu tiên cáp có thông số vật liệu và khả năng đáp ứng rõ ràng.

Camera IP ngoài trời nên dùng dây gì?

Camera IP ngoài trời nên sử dụng loại cáp có vỏ và cấu tạo phù hợp với môi trường ngoài trời, có khả năng chịu UV, nhiệt độ và độ ẩm theo yêu cầu của tuyến lắp đặt. Ngoài lựa chọn cáp, cần chú ý ống bảo vệ, hộp nối, đầu RJ45 và khả năng chống nước. Không phải mọi loại cáp được gọi là outdoor đều phù hợp để chôn trực tiếp.

Camera IP có cần dây chống nhiễu không?

Không phải lúc nào cũng cần. Camera IP trong nhà, gia đình, cửa hàng hoặc văn phòng thông thường thường có thể sử dụng UTP chất lượng tốt. Cáp FTP/STP có thể được cân nhắc khi tuyến mạng đi trong môi trường có nhiều nguồn nhiễu như nhà xưởng, động cơ, biến tần hoặc tủ điện. Tuy nhiên, chống nhiễu còn phụ thuộc vào cách thiết kế và thi công hệ thống.

Camera IP có thể dùng cáp quang không?

Có. Cáp quang có thể được sử dụng để truyền dữ liệu camera IP, đặc biệt trên các tuyến backbone, khoảng cách xa hoặc giữa các khu vực/tòa nhà. Tuy nhiên, cáp quang không trực tiếp cấp nguồn PoE cho camera. Thông thường camera kết nối vào switch PoE tại khu vực lắp đặt, sau đó dữ liệu được truyền về trung tâm qua đường quang.

Camera IP không lên hình dù dây mạng vẫn thông, nguyên nhân do đâu?

Dây mạng thông không có nghĩa toàn bộ hệ thống camera đã hoạt động bình thường. Nguyên nhân có thể nằm ở nguồn PoE, địa chỉ IP, switch, cấu hình camera, NVR, VLAN, bitrate hoặc thiết bị mạng. Nếu camera có đèn link nhưng không lên hình, nên kiểm tra lần lượt nguồn, IP, kết nối mạng, khả năng ping, cấu hình NVR và trạng thái camera thay vì chỉ thay dây mạng.

Kết luận

Thay vì mặc định chọn loại cáp đắt nhất, Panaco hướng đến giải pháp đúng nhu cầu, phù hợp ngân sách và thuận tiện bảo trì, mở rộng về sau.

Nếu bạn đang cần lắp mới, nâng cấp hoặc khắc phục sự cố hệ thống camera IP, hãy liên hệ Panaco để được tư vấn phương án phù hợp với công trình. Việc khảo sát tuyến dây và xác định thiết bị ngay từ đầu cũng giúp hạn chế phát sinh chi phí không cần thiết trong quá trình thi công.
