Camera PoE dùng dây gì? Cách chọn cáp mạng phù hợp

Camera PoE thường sử dụng cáp mạng Ethernet như Cat5e hoặc Cat6 để vừa truyền dữ liệu vừa cấp nguồn cho camera trên cùng một đường dây. Nhờ đó, bạn không cần kéo riêng dây tín hiệu và dây nguồn cho camera. Tuy nhiên, để hệ thống hoạt động ổn định, cần chọn đúng loại cáp theo vật liệu lõi, khoảng cách kéo dây, công suất PoE, môi trường thi công và thiết bị cấp nguồn.

Trong thực tế, nhiều người thường phân vân: nên dùng Cat5e hay Cat6, chọn lõi đồng hay CCA, camera PoE kéo dây tối đa bao xa, và cần chọn cáp thế nào khi lắp ngoài trời, trong nhà xưởng hoặc với camera công suất cao? Nếu đường dây vượt quá giới hạn thông thường thì xử lý ra sao? Bài viết sẽ giúp bạn hiểu cách chọn cáp mạng phù hợp với từng hệ thống camera PoE, từ loại cáp, khoảng cách đến công suất và điều kiện lắp đặt, thay vì chỉ lựa chọn theo tên Cat5e hoặc Cat6.

Camera PoE dùng dây gì?

Camera PoE sử dụng cáp mạng Ethernet để truyền dữ liệu và cấp nguồn điện trên cùng một đường cáp. Trong nhiều hệ thống, Cat5e và Cat6 đều có thể đáp ứng yêu cầu này nếu cáp, camera và thiết bị cấp nguồn phù hợp.

Vì vậy, camera PoE không bắt buộc phải dùng Cat6. Khi lựa chọn dây mạng, cần xem xét thêm công suất camera, khoảng cách kéo dây, chất lượng lõi cáp, môi trường thi công và thiết bị cấp nguồn PoE.

Camera PoE dùng cáp mạng Cat5e hay Cat6?

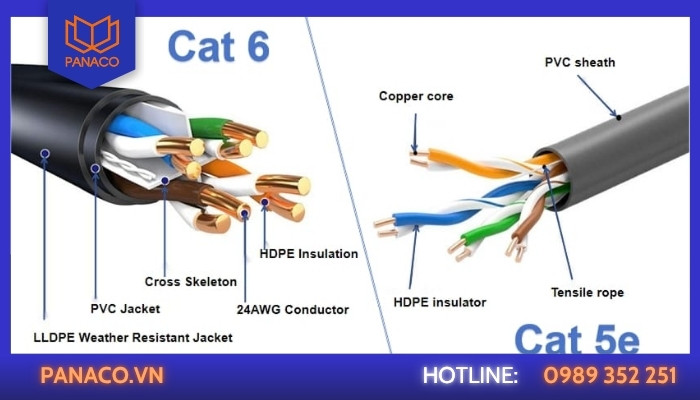

Camera POE dùng cả cáp mạng Cat5e và Cat6

Cả Cat5e và Cat6 đều có thể sử dụng cho camera PoE. Lựa chọn loại nào phụ thuộc vào yêu cầu của hệ thống và điều kiện thi công thực tế.

• Cat5e: Phù hợp với nhiều hệ thống camera PoE tại nhà ở, cửa hàng, văn phòng và các công trình có yêu cầu truyền dẫn thông thường. Nếu cáp đạt chất lượng, khoảng cách phù hợp và thiết bị PoE đáp ứng đủ công suất, Cat5e vẫn có thể hoạt động ổn định.
• Cat6: Có thông số truyền dẫn cao hơn Cat5e, phù hợp khi triển khai hạ tầng mạng mới, cần đồng bộ với hệ thống mạng doanh nghiệp hoặc dự kiến mở rộng trong tương lai.

Khi chọn giữa hai loại cáp, cần xem xét các yếu tố sau:

• Công suất PoE: Camera có nhiều tính năng như PTZ, đèn hỗ trợ ban đêm hoặc các bộ phận phụ trợ có thể cần công suất cao hơn camera cố định thông thường.
• Khoảng cách kéo dây: Tuyến cáp càng dài càng cần quan tâm đến chất lượng dây, điện trở, suy hao và khả năng cấp nguồn ổn định.
• Chất lượng lõi cáp: Vật liệu lõi ảnh hưởng đến khả năng dẫn điện. Với hệ thống PoE, cần đặc biệt chú ý đến chất lượng dây dẫn thay vì chỉ nhìn vào nhãn Cat5e hoặc Cat6.
• Môi trường thi công: Cáp đi trong nhà, ngoài trời, nhà xưởng hoặc khu vực có nhiều nhiễu điện có thể cần những đặc tính khác nhau.
• Thiết bị PoE: Switch PoE hoặc PoE Injector phải tương thích với camera và cung cấp đủ công suất theo yêu cầu.

Như vậy, Cat6 không phải lựa chọn bắt buộc cho mọi hệ thống camera PoE. Nếu Cat5e đáp ứng được yêu cầu truyền dẫn, khoảng cách và cấp nguồn, bạn vẫn có thể sử dụng loại cáp này. Với công trình mới hoặc có kế hoạch nâng cấp hạ tầng mạng, Cat6 là phương án đáng cân nhắc.

Tìm hiểu thêm: Camera analog dùng dây gì?

Một sợi dây mạng có thể vừa truyền hình ảnh vừa cấp nguồn không?

Có. Đây là chức năng chính của công nghệ PoE (Power over Ethernet), cho phép truyền dữ liệu và điện năng qua cùng một tuyến cáp Ethernet.

Với hệ thống camera thông thường, dữ liệu và nguồn điện có thể được truyền qua hai đường riêng. Trong khi đó, camera PoE có thể nhận cả dữ liệu và nguồn qua một sợi cáp mạng nếu được kết nối với thiết bị cấp nguồn tương thích.

Mô hình kết nối cơ bản:

Switch PoE → Cáp mạng → Camera PoE

Trên cùng tuyến cáp, hai chức năng được thực hiện đồng thời:

• Dữ liệu: Truyền hình ảnh và thông tin kết nối mạng giữa camera với hệ thống.
• Nguồn điện: Cấp điện để camera hoạt động.

Cách triển khai này giúp giảm số lượng dây cần kéo đến từng camera, làm hệ thống gọn hơn và thuận tiện khi lắp đặt nhiều camera trong cùng công trình. Nguồn cấp cũng có thể được tập trung tại vị trí đặt switch PoE, giúp việc quản lý và kiểm tra hệ thống dễ dàng hơn.

Tuy nhiên, cáp mạng chỉ là đường truyền dữ liệu và nguồn điện; nguồn PoE phải được cung cấp bởi thiết bị phù hợp. Vì vậy, camera và thiết bị cấp nguồn cần hỗ trợ chuẩn PoE tương thích, đồng thời đáp ứng yêu cầu công suất của camera.

Camera PoE có cần dây nguồn riêng không?

Thông thường, camera PoE không cần kéo thêm dây nguồn riêng đến camera vì có thể nhận nguồn trực tiếp qua cáp mạng. Tuy nhiên, điều này phụ thuộc vào khả năng cấp nguồn của camera và cách thiết kế hệ thống.

Cần phân biệt ba trường hợp:

• Camera hỗ trợ PoE: Nhận nguồn qua cổng mạng khi kết nối với switch PoE hoặc PoE Injector tương thích. Trong trường hợp này, thường không cần kéo thêm dây nguồn riêng đến camera.
• Camera có cổng mạng RJ45 nhưng không hỗ trợ PoE: Cổng RJ45 chỉ dùng để truyền dữ liệu. Camera vẫn cần nguồn điện riêng theo yêu cầu của nhà sản xuất.
• Camera hỗ trợ cả PoE và nguồn DC: Có thể cấp nguồn qua PoE hoặc sử dụng nguồn DC riêng, tùy thiết kế và thông số của model camera.

Ví dụ, nếu camera hỗ trợ PoE và được kết nối với switch PoE tương thích, hệ thống có thể hoạt động theo mô hình:

Switch PoE → Cáp mạng → Camera

Nếu camera không hỗ trợ PoE, việc kết nối với switch PoE không đồng nghĩa camera sẽ nhận được nguồn theo cách này. Khi đó, cần sử dụng phương án cấp điện phù hợp với thiết bị.

Do đó, trước khi thi công, hãy kiểm tra thông số kỹ thuật của đúng model camera để xác định thiết bị có hỗ trợ PoE hay không, chuẩn PoE cần dùng và phương án cấp nguồn phù hợp. Việc này giúp tránh tình trạng camera có kết nối mạng nhưng không lên nguồn hoặc hoạt động không ổn định.

Tham khảo: Camera IP dùng dây gì?

PoE hoạt động như thế nào qua dây mạng?

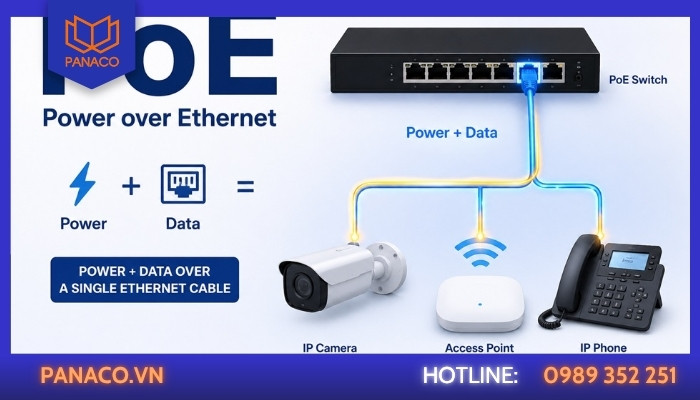

Poe truyền và cấp nguồn điện cho camera qua cùng một tuyến cáp Ethernet

PoE (Power over Ethernet) cho phép truyền dữ liệu và cấp nguồn điện cho camera qua cùng một tuyến cáp Ethernet. Nhờ đó, camera PoE thường chỉ cần một sợi cáp mạng để kết nối và nhận nguồn, giúp giảm dây dẫn và thuận tiện khi lắp đặt nhiều camera.

Để hệ thống hoạt động, cần có camera hỗ trợ PoE, cáp mạng phù hợp và thiết bị cấp nguồn tương thích. Tùy số lượng camera và hạ tầng mạng sẵn có, bạn có thể sử dụng switch PoE hoặc PoE Injector.

PoE là gì?

PoE (Power over Ethernet) là công nghệ truyền dữ liệu và điện năng qua cùng một đường cáp mạng Ethernet. Với hệ thống camera không sử dụng PoE, thông thường cần đường mạng để truyền dữ liệu và đường cấp điện riêng cho camera. Với camera PoE, hai chức năng này được kết hợp trên cùng tuyến cáp:

Cáp mạng Ethernet → Truyền dữ liệu + Cấp nguồn

Cách kết nối này giúp giảm số lượng dây cần kéo đến camera, đồng thời tập trung việc cấp nguồn tại vị trí đặt thiết bị mạng. Đây là giải pháp thuận tiện cho hệ thống camera tại nhà ở, cửa hàng, văn phòng và nhà xưởng.

Lưu ý, camera phải hỗ trợ PoE và được kết nối với thiết bị cấp nguồn tương thích. Camera chỉ có cổng mạng RJ45 chưa chắc đã hỗ trợ nhận nguồn qua cáp mạng.

Switch PoE cấp nguồn cho camera như thế nào?

Switch PoE vừa kết nối camera vào mạng, vừa cấp nguồn cho camera qua cáp Ethernet. Sơ đồ kết nối cơ bản như sau:

Router / Mạng

   │

   Switch PoE

   ├── Camera 1

   ├── Camera 2

   ├── Camera 3

   └── Camera 4

Mỗi camera được kết nối với switch PoE bằng một tuyến cáp mạng. Trên tuyến cáp này, dữ liệu hình ảnh được truyền về hệ thống mạng, đồng thời nguồn điện được cấp đến camera.

Khi chọn switch PoE cho hệ thống nhiều camera, cần kiểm tra hai yếu tố:

• Công suất PoE tổng: Tổng công suất switch có thể cấp cho các cổng PoE.
• Công suất tiêu thụ của camera: Tổng nhu cầu nguồn của các camera phải nằm trong khả năng cấp nguồn của switch.

Ví dụ, switch có nhiều cổng PoE không đồng nghĩa với việc có thể cấp đủ công suất cho tất cả camera cùng lúc. Vì vậy, ngoài số lượng cổng, cần kiểm tra cả công suất PoE tổng và mức tiêu thụ của từng camera.

Switch PoE và PoE Injector khác nhau thế nào?

Switch PoE và PoE Injector đều có thể cấp nguồn cho camera qua cáp mạng, nhưng khác nhau về cách triển khai. Switch PoE phù hợp khi cần kết nối nhiều camera tập trung; PoE Injector phù hợp khi chỉ cần bổ sung nguồn PoE cho một hoặc một vài tuyến mạng.

PoE Injector thường được kết nối theo sơ đồ:

Switch thường → PoE Injector → Cáp mạng → Camera PoE

Thiết bị này phù hợp khi switch hiện có không hỗ trợ PoE. Bạn có thể bổ sung injector cho tuyến camera cần cấp nguồn mà không nhất thiết phải thay toàn bộ switch.

PoE Extender được dùng khi cần mở rộng khoảng cách kết nối: Switch PoE → Cáp mạng → PoE Extender → Cáp mạng → Camera

Khoảng cách mở rộng, tốc độ truyền dữ liệu và công suất cấp nguồn phụ thuộc vào từng thiết bị và cách triển khai thực tế. Vì vậy, cần kiểm tra thông số của extender trước khi sử dụng cho tuyến camera dài.

Camera PoE dùng Cat5e được không?

Có. Camera PoE hoàn toàn có thể sử dụng cáp mạng Cat5e nếu chất lượng cáp, thiết bị cấp nguồn, công suất và khoảng cách đáp ứng yêu cầu hệ thống. Nếu công trình đã có sẵn Cat5e, bạn không nhất thiết phải thay toàn bộ sang Cat6 chỉ vì chuyển sang camera PoE. Điều quan trọng là kiểm tra chất lượng cáp và điều kiện thi công thực tế.

Cat5e có truyền được PoE không?

Có. Cat5e có thể truyền dữ liệu và cấp nguồn cho camera PoE trên cùng một tuyến cáp.

Switch PoE → Cáp Cat5e → Camera PoE

Khả năng hoạt động ổn định phụ thuộc vào chất lượng cáp, khoảng cách, công suất camera và khả năng cấp nguồn của switch. Cáp cần đạt chất lượng phù hợp và được thi công đúng cách.

Khi nào Cat5e phù hợp với camera PoE?

Cat5e phù hợp với nhiều hệ thống camera tại nhà ở, cửa hàng, văn phòng và công trình quy mô nhỏ đến vừa, khi đáp ứng các điều kiện:

• Tuyến cáp nằm trong giới hạn thiết kế phù hợp.
• Chất lượng lõi cáp và đầu nối đảm bảo.
• Switch PoE cung cấp đủ công suất cho camera.
• Môi trường thi công không đòi hỏi loại cáp chuyên dụng.

Ví dụ, hệ thống vài camera PoE trong văn phòng có thể sử dụng Cat5e nếu cáp và thiết bị đáp ứng đủ yêu cầu. Không phải cứ lắp camera PoE là bắt buộc phải dùng Cat6.

Cat5e có hạn chế gì khi hệ thống mở rộng?

Khi tăng số lượng camera hoặc nâng cấp hệ thống, cần đánh giá lại toàn bộ hạ tầng mạng, không chỉ riêng loại cáp.

• Băng thông: Số lượng camera, độ phân giải và bitrate tăng sẽ làm tăng nhu cầu truyền dữ liệu.
• Khoảng cách: Cáp, đầu nối và chất lượng thi công ảnh hưởng đến khả năng truyền dữ liệu và cấp nguồn ổn định.
• Môi trường: Nhà xưởng, ngoài trời hoặc khu vực có nhiễu điện có thể cần loại cáp phù hợp hơn.
• Khả năng nâng cấp: Nếu dự kiến mở rộng hệ thống hoặc nâng cấp hạ tầng mạng, nên tính toán loại cáp ngay từ đầu.

Cat5e có thể đáp ứng nhiều hệ thống camera PoE nếu được chọn và thi công đúng cách. Cat6 đáng cân nhắc khi xây dựng hạ tầng mới hoặc có kế hoạch nâng cấp, nhưng quyết định cuối cùng vẫn nên dựa trên yêu cầu thực tế của công trình.

Camera PoE có nên dùng Cat6 không?

Cat6 là lựa chọn phù hợp khi xây dựng hạ tầng mạng mới hoặc cần đồng bộ hệ thống camera với mạng doanh nghiệp. Tuy nhiên, Cat5e vẫn đáp ứng được nhiều hệ thống camera PoE nếu cáp đạt chất lượng và được thi công đúng cách.

Cat6 có ưu điểm gì khi triển khai camera PoE?

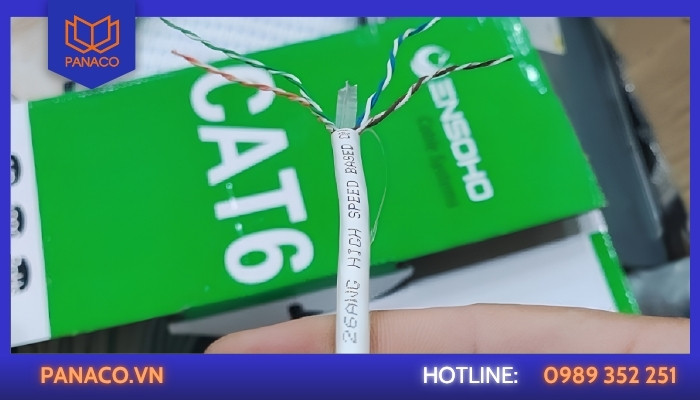

Cat6 phù hợp với hạ tầng mạng cần hiệu năng cao hơn

Cat6 có thông số truyền dẫn cao hơn Cat5e, phù hợp với hạ tầng mạng cần hiệu năng cao hơn hoặc có kế hoạch nâng cấp trong tương lai.

Cat6 đáng cân nhắc khi:

• Công trình đang triển khai mới toàn bộ hệ thống mạng.
• Camera và các thiết bị khác dùng chung hạ tầng mạng doanh nghiệp.
• Có kế hoạch nâng cấp tốc độ mạng hoặc mở rộng hệ thống.

Có phải Cat6 luôn tốt hơn Cat5e cho camera PoE?

Không phải hệ thống nào dùng Cat6 cũng hoạt động tốt hơn rõ rệt. Hiệu quả thực tế còn phụ thuộc vào chất lượng cáp, thiết bị mạng, khoảng cách và kỹ thuật thi công.

Nếu Cat5e đã đáp ứng yêu cầu của hệ thống, bạn không nhất thiết phải thay sang Cat6. Khi lựa chọn cáp, hãy ưu tiên loại đạt chuẩn, lõi dẫn phù hợp và đúng điều kiện lắp đặt.

Đọc thêm: So sánh cáp mạng cat5e và cat6

Camera PoE cần quan tâm đến công suất như thế nào?

Ngoài loại cáp, cần kiểm tra camera tiêu thụ bao nhiêu điện và switch PoE có đủ khả năng cấp nguồn hay không. Đây là yếu tố quan trọng để tránh tình trạng camera mất nguồn hoặc hoạt động không ổn định.

Công suất PoE của camera là gì?

Công suất PoE là mức điện năng camera cần để hoạt động khi nhận nguồn qua cáp mạng. Mức tiêu thụ tùy thuộc vào từng model và tính năng, chẳng hạn hồng ngoại, đèn hỗ trợ ban đêm, quay quét PTZ hoặc bộ phận sưởi. Khi chọn thiết bị, hãy kiểm tra công suất tối đa trong thông số kỹ thuật của camera, thay vì chỉ dựa vào mức tiêu thụ thông thường.

Switch PoE có đủ công suất cho toàn bộ camera không? PoE budget là gì?

PoE budget là tổng công suất switch có thể phân bổ cho các thiết bị PoE. Khi chọn switch, cần kiểm tra cả công suất tối đa mỗi cổng và tổng PoE budget.

Ví dụ, hệ thống có 8 camera, mỗi camera cần tối đa 10 W: 8 × 10 W = 80 W

Switch cần có PoE budget đáp ứng tổng nhu cầu này, đồng thời từng cổng phải hỗ trợ mức công suất phù hợp với camera được kết nối.

Vì vậy, số lượng cổng PoE không quyết định switch có đủ nguồn hay không. Hãy tính theo công suất của từng camera và tổng nhu cầu của cả hệ thống.

Các chuẩn PoE phổ biến cho camera

Các chuẩn PoE khác nhau về khả năng cấp nguồn. Khi chọn switch, cần đối chiếu chuẩn mà camera hỗ trợ với khả năng cấp nguồn của switch.

Các mức trên là giới hạn theo chuẩn; công suất camera thực tế sử dụng có thể thấp hơn.

• IEEE 802.3af: Chuẩn 802.3af phù hợp với nhiều camera PoE có mức tiêu thụ điện thấp. Đây thường là lựa chọn đủ dùng cho camera cố định thông thường nếu thông số của camera nằm trong giới hạn cấp nguồn.
• IEEE 802.3at: 802.3at, còn gọi là PoE+, hỗ trợ công suất cao hơn 802.3af. Chuẩn này phù hợp với những camera có nhu cầu nguồn lớn hơn, tùy theo model và tính năng.
• IEEE 802.3bt: 802.3bt hỗ trợ mức công suất cao hơn, phù hợp với các thiết bị có nhu cầu nguồn lớn. Không phải mọi camera PoE đều cần chuẩn này; chỉ nên chọn khi thông số camera yêu cầu.

Camera cần chuẩn PoE nào?

Cách chọn đơn giản nhất là kiểm tra ba thông số:

• Chuẩn PoE camera hỗ trợ.
• Công suất tối đa camera cần.
• Chuẩn PoE và công suất mà switch có thể cấp.

Với hệ thống nhiều camera, cần kiểm tra thêm tổng PoE budget của switch để bảo đảm đủ nguồn cho toàn bộ thiết bị.

Camera PoE kéo dây tối đa bao xa?

Với Ethernet sử dụng cáp đồng xoắn đôi, 100 m là giới hạn thiết kế phổ biến cho một tuyến kết nối. Tuy nhiên, khả năng cấp nguồn ổn định còn phụ thuộc vào chất lượng cáp, đầu nối, công suất camera và thiết bị PoE.

Camera PoE thông thường có thể kéo dây bao xa?

Mốc 100 m thường được dùng để thiết kế tuyến cáp Ethernet tiêu chuẩn từ thiết bị mạng đến camera. Nếu tuyến dây gần giới hạn này, cần chú ý chất lượng cáp và đầu nối để bảo đảm cả dữ liệu lẫn nguồn điện được truyền ổn định.

Vì sao kéo dây quá xa có thể khiến camera mất nguồn?

Cáp dài có thể làm tăng điện trở và tổn hao nguồn. Nếu kết hợp với cáp chất lượng kém, đầu nối không đạt chuẩn hoặc camera tiêu thụ công suất cao, thiết bị ở cuối tuyến có thể mất kết nối hoặc hoạt động không ổn định.

Vì vậy, khi gặp sự cố ở tuyến dây dài, cần kiểm tra đồng thời cáp, đầu RJ45, công suất switch và yêu cầu nguồn của camera.

Camera PoE trên 100 m phải làm thế nào?

Nếu khoảng cách vượt quá giới hạn thiết kế thông thường, có thể cân nhắc các phương án sau:

• PoE Extender: Mở rộng tuyến truyền dữ liệu và nguồn PoE theo giới hạn của thiết bị.
• Switch trung gian: Đặt switch gần khu vực camera, đồng thời bố trí nguồn cấp phù hợp cho switch.
• Cáp quang kết hợp switch PoE: Phù hợp với công trình rộng hoặc khoảng cách xa; cáp quang truyền dữ liệu đến switch ở khu vực camera, sau đó switch cấp PoE cho camera.

Mỗi phương án có giới hạn riêng về khoảng cách, nguồn cấp và thiết bị cần sử dụng. Nên chọn theo sơ đồ công trình, số lượng camera và điều kiện lắp đặt thay vì chỉ nối dài thêm cáp mạng.

Đọc chi tiết: Dây camera kéo tối đa bao xa

Camera PoE nên dùng cáp lõi đồng hay CCA?

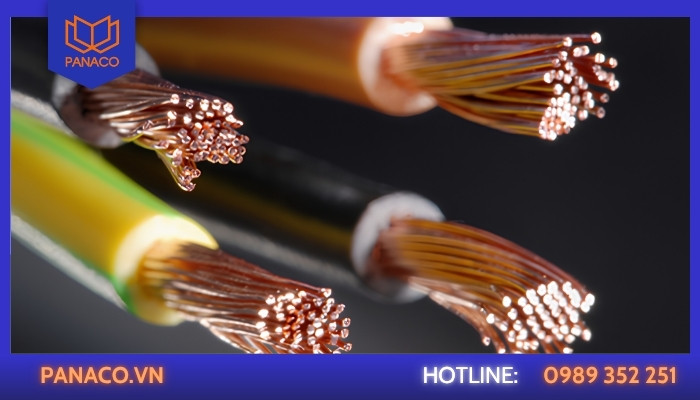

So sánh cáp lõi đồng và cáp CCA

Khi chọn cáp cho camera PoE, ngoài chuẩn Cat5e hoặc Cat6, bạn cần quan tâm đến vật liệu lõi dẫn. Cáp PoE vừa truyền dữ liệu vừa cấp nguồn cho camera, nên điện trở của dây ảnh hưởng đến sụt áp, tổn hao điện năng và độ ổn định của hệ thống.

Hai loại thường gặp là cáp đồng nguyên chất và cáp CCA. Với hệ thống cần hoạt động ổn định, đặc biệt khi kéo dây dài hoặc sử dụng camera công suất cao, nên ưu tiên cáp có lõi dẫn chất lượng tốt và thông số phù hợp với tải PoE.

Tham khảo: Cáp CCA có dùng cho camera không

Cáp đồng nguyên chất và cáp CCA khác nhau thế nào?

• Cáp đồng nguyên chất: Lõi dây làm từ đồng, có khả năng dẫn điện tốt và điện trở thấp. Đây là lựa chọn phù hợp cho hệ thống camera PoE khi cần cấp nguồn ổn định, nhất là với tuyến cáp dài hoặc tải cao.
• Cáp CCA (Copper Clad Aluminum): Lõi chủ yếu bằng nhôm, bên ngoài phủ một lớp đồng. Loại cáp này thường có giá thấp hơn, nhưng khả năng dẫn điện kém hơn đồng nguyên chất, vì vậy cần cân nhắc kỹ khi dùng để cấp nguồn PoE.

Chất lượng cáp không chỉ phụ thuộc vào vật liệu lõi mà còn liên quan đến tiết diện dây, cấu tạo và chất lượng sản xuất.

Cáp CCA có dùng được cho camera PoE không?

Khả năng sử dụng phụ thuộc vào công suất camera, chiều dài đường dây, chất lượng cáp và điều kiện lắp đặt. Tuyến cáp càng dài hoặc camera tiêu thụ điện càng lớn thì càng cần chú ý đến điện trở và sụt áp trên dây.

Khi đường dây có điện trở cao, camera có thể không nhận đủ nguồn, khởi động không ổn định hoặc gặp lỗi khi hoạt động. Vì vậy, với hệ thống PoE cần độ ổn định cao, tuyến dây dài hoặc camera công suất lớn, nên ưu tiên cáp đồng nguyên chất đạt tiêu chuẩn phù hợp thay vì chọn CCA chỉ vì giá rẻ.

Cat6 có tốt hơn Cat5e nếu lõi cáp là CCA không?

Cat5e và Cat6 là các cấp hiệu năng của cáp mạng; còn đồng nguyên chất và CCA là cách phân biệt vật liệu lõi dẫn. Đây là hai tiêu chí khác nhau.

Vì vậy, cáp Cat6 không mặc nhiên tốt hơn nếu sử dụng lõi CCA chất lượng thấp. Khi chọn cáp cho camera PoE, cần xem xét đồng thời chuẩn cáp, vật liệu lõi, công suất, khoảng cách và môi trường thi công.

Với hệ thống camera PoE, tiết kiệm chi phí mua cáp ban đầu có thể không đáng kể nếu phát sinh lỗi mất nguồn, camera hoạt động chập chờn hoặc phải thay lại đường dây.

Camera PoE ngoài trời nên dùng dây mạng gì?

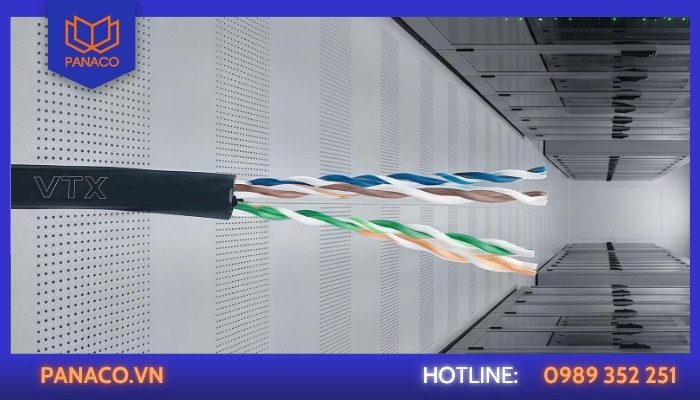

Camera Poe ngoài trời ưu tiên chọn cáp outdoor

Với camera PoE ngoài trời, nên chọn cáp có lõi dẫn phù hợp với tải PoE, vỏ cáp chịu được điều kiện môi trường và phương án bảo vệ phù hợp với tuyến đi dây. Nếu cáp tiếp xúc trực tiếp với nắng mưa trong thời gian dài, cần ưu tiên loại được thiết kế cho ngoài trời, có thông số rõ ràng về khả năng chịu UV, độ ẩm và nhiệt độ.

Khi nào cần dùng cáp mạng outdoor?

Việc chọn cáp phụ thuộc vào vị trí đi dây thực tế, không chỉ vị trí lắp camera.

• Dây đi hoàn toàn trong nhà: Có thể dùng cáp indoor nếu tuyến dây không tiếp xúc với môi trường ngoài trời.
• Dây chạy dọc tường, mái hoặc sân thượng: Nên dùng cáp outdoor có khả năng chịu UV và điều kiện thời tiết phù hợp.
• Dây đi ngầm hoặc khu vực dễ ngập nước: Cần chọn loại cáp được thiết kế cho điều kiện đó và có biện pháp bảo vệ phù hợp.

Cáp outdoor không mặc nhiên chống nước tuyệt đối hoặc phù hợp với mọi cách lắp đặt. Vì vậy, cần kiểm tra thông số của từng sản phẩm trước khi chọn.

Camera PoE ngoài trời có cần luồn ống không?

Không phải tuyến cáp nào cũng bắt buộc luồn ống, nhưng cần có biện pháp bảo vệ khi dây dễ bị va đập, kéo căng, động vật cắn hoặc chịu tác động từ môi trường.

• Dây tiếp xúc trực tiếp với nắng mưa: Chọn cáp outdoor phù hợp với điều kiện sử dụng.
• Dây ở nơi dễ va chạm hoặc hư hỏng: Nên dùng ống hoặc máng bảo vệ.
• Dây đi ngầm: Chọn cáp và phương án bảo vệ dành riêng cho việc đi ngầm.
• Đầu nối và điểm vào camera: Cần xử lý chống nước phù hợp để hạn chế hơi ẩm xâm nhập.

Lưu ý: Cáp outdoor và ống bảo vệ có chức năng khác nhau. Cáp phù hợp giúp chịu được môi trường, còn ống giúp bảo vệ dây trước các tác động cơ học khi cần thiết. Khi thi công, cần kiểm tra cả tuyến cáp, đầu RJ45, hộp kỹ thuật và điểm kết nối với camera để hạn chế lỗi mất kết nối hoặc mất nguồn PoE sau thời gian sử dụng.

Camera PoE trong nhà xưởng có cần cáp chống nhiễu không?

Trong nhà xưởng, cáp mạng có thể đi gần biến tần, motor, tủ điện hoặc dây nguồn công suất lớn. Những khu vực này có nguy cơ gây nhiễu điện từ, ảnh hưởng đến đường truyền nếu tuyến cáp và cách thi công không phù hợp.

Khi nào nên dùng cáp mạng chống nhiễu?

Cáp chống nhiễu đáng cân nhắc khi tuyến camera PoE đi qua khu vực có nhiều thiết bị công suất lớn, chẳng hạn:

• Khu vực có biến tần và motor công nghiệp.
• Tuyến cáp đi gần tủ điện hoặc dây nguồn công suất lớn.
• Nhà xưởng có máy hàn, máy gia công và nhiều thiết bị điện hoạt động liên tục.

Tuy nhiên, không phải camera trong nhà xưởng nào cũng cần cáp chống nhiễu. Việc lựa chọn phụ thuộc vào nguồn gây nhiễu, cách bố trí tuyến dây và điều kiện thi công thực tế.

Nếu môi trường có nguy cơ nhiễu cao, nên khảo sát trước khi chọn loại cáp. Với những tuyến truyền dẫn xa hoặc môi trường đặc biệt phức tạp, có thể cân nhắc dùng cáp quang cho đường truyền chính.

Dùng cáp chống nhiễu có hết nhiễu không?

Không nhất thiết. Cáp chống nhiễu chỉ phát huy hiệu quả khi được lựa chọn và lắp đặt đúng cách. Ngoài loại cáp, cần chú ý:

• Tuyến đi dây: Hạn chế chạy song song trong thời gian dài với dây nguồn công suất lớn; bố trí tách biệt khi có thể.
• Đầu nối: Cáp có lớp chống nhiễu cần sử dụng đầu nối và thiết bị tương thích.
• Tiếp địa: Hệ thống shield cần được xử lý theo thiết kế phù hợp, không chỉ chọn cáp có lớp chống nhiễu là đủ.
• Thi công: Tránh kéo căng, đè bẹp cáp, bấm đầu RJ45 sai hoặc tạo quá nhiều điểm nối.

Nếu camera bị chập chờn hoặc mất kết nối, không nên vội đổi sang cáp chống nhiễu. Cần kiểm tra cả tuyến cáp, đầu nối, switch PoE và vị trí đi dây để xác định đúng nguyên nhân.

Với camera PoE trong nhà xưởng, hãy khảo sát môi trường và thiết kế tuyến cáp trước, sau đó mới quyết định dùng UTP hay cáp chống nhiễu. Chọn đúng loại cáp và thi công đúng kỹ thuật sẽ hiệu quả hơn việc chỉ đổi sang cáp có ghi “Cat6 chống nhiễu”.

Cáp UTP, FTP, STP – camera PoE nên dùng loại nào?

Cat5e, Cat6 là cấp hiệu năng của cáp mạng, còn UTP, FTP, STP mô tả cấu trúc chống nhiễu của cáp. Vì vậy, Cat6 không đồng nghĩa với cáp chống nhiễu.

• UTP: Không có lớp shield chống nhiễu tổng thể, phù hợp với nhà ở, văn phòng và môi trường ít nhiễu.
• FTP: Thường có lớp foil chống nhiễu, có thể cân nhắc cho tuyến cáp gần thiết bị điện hoặc trong nhà xưởng.
• STP: Cách gọi thường dùng cho cáp có lớp shield; cấu trúc cụ thể tùy sản phẩm, cần kiểm tra thông số nhà sản xuất.

Camera PoE nên chọn UTP, FTP hay STP?

Cáp chống nhiễu không tự động giải quyết mọi vấn đề. Hiệu quả còn phụ thuộc vào cách đi dây, đầu nối tương thích và phương án tiếp địa. Nếu có thể bố trí cáp mạng cách xa nguồn gây nhiễu, việc thiết kế tuyến hợp lý cũng rất quan trọng.

Với camera PoE, UTP thường đáp ứng tốt trong môi trường ít nhiễu. Khi lắp đặt trong nhà xưởng hoặc gần thiết bị công suất lớn, hãy khảo sát thực tế trước khi chọn FTP hoặc cáp có shield. Không cần chọn loại có nhiều lớp chống nhiễu hơn nếu hệ thống không có nhu cầu tương ứng.

Cách chọn dây mạng cho camera PoE theo từng trường hợp

Mỗi công trình có yêu cầu khác nhau về khoảng cách, công suất camera và môi trường lắp đặt. Bảng dưới đây giúp bạn xác định nhanh loại cáp và những yếu tố cần kiểm tra trước khi thi công.

Những lưu ý khi chọn cáp theo công trình

• Nhà ở, cửa hàng: Cat5e hoặc Cat6 đều có thể đáp ứng nếu cáp đạt chất lượng phù hợp, tuyến dây nằm trong giới hạn thiết kế và thiết bị tương thích PoE.
• Văn phòng: Nếu đã có hạ tầng Cat6, sử dụng cùng chuẩn cáp cho camera có thể thuận tiện hơn khi thi công và quản lý. Không nhất thiết thay toàn bộ Cat5e đang hoạt động tốt.
• Nhà xưởng: Cần xem xét vị trí biến tần, motor, tủ điện và dây nguồn. Chỉ chọn cáp chống nhiễu sau khi đánh giá môi trường và phương án đi dây.
• Ngoài trời: Kiểm tra khả năng chịu UV, độ ẩm và nhiệt độ của cáp; bổ sung ống hoặc máng bảo vệ khi cần.
• Camera công suất cao: Kiểm tra công suất tiêu thụ của camera, chuẩn PoE mà camera yêu cầu, khả năng cấp nguồn của từng cổng và tổng PoE budget của switch.
• Tuyến trên 100 m: Cần thiết kế phương án mở rộng đường truyền và kiểm tra khả năng cấp nguồn tại camera, thay vì chỉ nối dài cáp mạng.
• Công trình mới: Nên dự trù cổng switch, PoE budget và tuyến cáp cho nhu cầu mở rộng để tránh phải kéo lại dây sau này.

Tóm lại: Chọn dây camera PoE cần dựa vào loại camera, khoảng cách, công suất và môi trường thi công. Cat5e hay Cat6 chỉ là một phần của quyết định; chất lượng lõi dẫn, cấu tạo cáp và phương án triển khai cũng cần phù hợp với công trình.

Panaco tư vấn, cung cấp cáp mạng và thi công hệ thống camera PoE

Để hệ thống camera PoE hoạt động ổn định, cần lựa chọn đồng bộ từ cáp mạng, switch PoE đến phương án đi dây và lắp đặt thực tế. Panaco cung cấp cáp mạng sỉ và lẻ, đồng thời tư vấn, thi công hệ thống camera PoE cho nhà ở, cửa hàng, văn phòng, nhà xưởng và các công trình cần giám sát.

Dịch vụ camera PoE tại Panaco

• Cung cấp cáp mạng sỉ/lẻ: tư vấn cáp Cat5e, Cat6 và các loại cáp phù hợp với nhu cầu sử dụng, điều kiện thi công.
• Tư vấn thiết bị: lựa chọn camera, switch PoE và phụ kiện theo quy mô hệ thống, khoảng cách kéo dây và công suất tiêu thụ.
• Thi công hệ thống: khảo sát vị trí lắp đặt, đi dây, bấm đầu RJ45, đấu nối thiết bị và sắp xếp tủ mạng.
• Kiểm tra, nghiệm thu: kiểm tra kết nối mạng, khả năng cấp nguồn PoE, hình ảnh camera và hoạt động của hệ thống trước khi bàn giao.

Quy trình triển khai

Khảo sát công trình → Lên phương án đi dây → Chọn cáp và thiết bị → Thi công, đấu nối → Kiểm tra PoE và hình ảnh → Nghiệm thu.

Mỗi công trình sẽ được tư vấn theo nhu cầu thực tế để lựa chọn cáp, thiết bị và phương án triển khai phù hợp.

Dù bạn cần mua vài cuộn cáp mạng để tự lắp đặt hay cần triển khai hệ thống camera PoE cho cả công trình, Panaco đều có thể tư vấn phương án phù hợp với nhu cầu và ngân sách. Liên hệ Panaco để được tư vấn chọn cáp mạng, thiết bị PoE và giải pháp thi công camera theo thực tế công trình.

Câu hỏi thường gặp về dây camera PoE

1. Camera PoE không lên nguồn dù dây mạng vẫn thông, vì sao?

Một số nguyên nhân thường gặp:

• Switch PoE hoặc PoE injector không cấp nguồn.
• Camera không tương thích với thiết bị cấp nguồn.
• PoE budget của switch không đủ.
• Đầu RJ45 tiếp xúc kém hoặc dây mạng bị lỗi một phần.
• Camera hoặc cổng PoE gặp sự cố.

Nên thử lần lượt bằng cổng PoE khác, dây mạng đã kiểm tra tốt và thiết bị cấp nguồn tương thích để xác định nguyên nhân.

2. Camera PoE có thể dùng cáp quang không?

Có thể dùng cáp quang để truyền dữ liệu giữa các khu vực xa nhau, nhưng camera PoE cần kết nối Ethernet và nguồn PoE tại đầu cuối.

Mô hình phổ biến: Camera PoE → Switch PoE → Cáp quang → Switch → Hệ thống mạng

Tại khu vực đặt camera, cần có switch PoE hoặc thiết bị phù hợp để chuyển đổi kết nối và cấp nguồn cho camera.

3. Camera PoE có dùng Cat6A được không?

Có. Cat6A phù hợp với những hệ thống cần hạ tầng mạng có băng thông cao hoặc dự kiến mở rộng trong tương lai. Với hệ thống camera thông thường, nên cân nhắc nhu cầu thực tế và chi phí đầu tư trước khi chọn loại cáp này.

4. Camera PoE có cần dùng Cat7 không?

Thông thường không cần. Cat5e hoặc Cat6 đã đáp ứng nhiều hệ thống camera PoE. Cat7 chỉ nên được cân nhắc khi phù hợp với thiết kế hạ tầng và thiết bị mạng của công trình.

Lựa chọn đúng cáp mạng giúp hệ thống camera PoE truyền dữ liệu ổn định, cấp nguồn hiệu quả và hạn chế sự cố trong quá trình sử dụng. Tùy vào quy mô công trình, khoảng cách kéo dây, công suất camera và môi trường lắp đặt, bạn nên chọn loại cáp và thiết bị phù hợp ngay từ đầu. Panaco chuyên cung cấp cáp mạng sỉ và lẻ, tư vấn thiết bị và thi công hệ thống camera PoE cho nhà ở, cửa hàng, văn phòng và nhà xưởng. Nếu bạn đang cần chọn cáp Cat5e, Cat6, cáp ngoài trời hoặc triển khai hệ thống camera PoE, hãy liên hệ Panaco qua 0989 352 251 để được tư vấn giải pháp phù hợp với nhu cầu và ngân sách.
