Dây camera kéo tối đa bao xa? Giới hạn theo từng loại

Dây camera kéo tối đa bao xa phụ thuộc vào loại camera, công nghệ truyền tín hiệu, loại cáp và cách cấp nguồn. Mỗi hệ thống có giới hạn khác nhau nên cần chọn theo thiết bị và điều kiện lắp đặt thực tế. Ví dụ, camera analog thường dùng cáp đồng trục hoặc cáp liền nguồn; camera IP thường dùng cáp mạng Cat5e, Cat6 hoặc cáp quang cho những tuyến đường dài. Trong bài viết này, Panaco sẽ so sánh khoảng cách kéo dây theo từng loại cáp, các yếu tố ảnh hưởng đến khoảng cách thực tế và giải pháp khi cần kết nối camera ở xa như switch trung gian, PoE Extender hoặc cáp quang.

Đọc thêm: Tìm hiểu thêm về cáp camera liền nguồn

Dây camera kéo tối đa bao xa?

Dây camera kéo tối đa bao xa phụ thuộc vào loại camera, công nghệ truyền tín hiệu, loại cáp và phương án cấp nguồn. Camera analog dùng cáp đồng trục, camera IP dùng cáp mạng và hệ thống dùng cáp quang có giới hạn truyền dẫn khác nhau. Đặc biệt, cần phân biệt khoảng cách truyền tín hiệu và khoảng cách cấp nguồn. Một tuyến dây có thể vẫn truyền được hình ảnh nhưng camera hoạt động không ổn định do điện áp bị sụt.

Những yếu tố ảnh hưởng đến khoảng cách kéo dây camera

5 yếu tố ảnh hưởng đến khoảng cách kéo dây camera

• Loại camera và chuẩn truyền dẫn: Camera analog AHD/TVI/CVI và camera IP sử dụng phương thức truyền tín hiệu khác nhau.
• Loại và chất lượng cáp: Cáp đồng trục, Cat5e, Cat6 và cáp quang có đặc tính truyền dẫn riêng. Vật liệu lõi, cấu tạo và chất lượng sản xuất cũng ảnh hưởng đến hiệu quả sử dụng.
• Nguồn cấp: Với camera dùng nguồn qua dây, cần xét chiều dài tuyến, tiết diện dây và công suất camera để đảm bảo điện áp ổn định.
• Thiết bị và đầu nối: DVR/XVR, NVR, switch, đầu BNC, đầu RJ45 và các điểm nối đều cần phù hợp và được lắp đặt đúng kỹ thuật.
• Môi trường và cách thi công: Nhiễu điện từ, độ ẩm, nhiệt độ và cách đi dây có thể ảnh hưởng đến độ ổn định của hệ thống.

Vì vậy, cùng một loại cáp nhưng khoảng cách hoạt động ổn định có thể khác nhau tùy thiết bị và điều kiện lắp đặt. Khi xác định khoảng cách kéo dây, cần xem xét cả hệ thống thay vì chỉ dựa vào tên cáp. Các phần tiếp theo sẽ phân tích giới hạn và phương án phù hợp cho từng loại dây camera.

Camera PoE kéo tối đa bao xa?

Camera PoE truyền dữ liệu và nguồn điện qua cùng cáp mạng Ethernet. Với kết nối cáp đồng thông thường, 100 m là giới hạn thiết kế phổ biến cho một liên kết Ethernet giữa các thiết bị.

Camera PoE kéo 100 m có được không?

Có, nếu cáp, đầu nối, switch PoE và nguồn đáp ứng yêu cầu. Khi lắp đặt, cần kiểm tra thêm công suất camera và tổng ngân sách PoE của switch để đảm bảo camera hoạt động ổn định.

Camera PoE kéo hơn 100 m bằng cách nào?

Nếu khoảng cách vượt 100 m, có thể chọn một trong các phương án sau:

• PoE Extender: Mở rộng cả dữ liệu và nguồn PoE; khoảng cách thực tế phụ thuộc thiết bị và công suất camera.
• Switch PoE trung gian: Chia tuyến dài thành các liên kết Ethernet riêng.
• Cáp quang: Phù hợp với tuyến xa hoặc kết nối giữa các khu vực; cần thiết bị chuyển đổi và nguồn cấp riêng tại đầu camera.

Các thiết bị mở rộng PoE chuyên dụng có thể hỗ trợ khoảng cách vài trăm mét, thậm chí xa hơn với hệ thống thiết kế tương ứng. Cần xem thông số của từng thiết bị trước khi lựa chọn.

Camera PoE kéo 150–200m có cần đổi sang Cat6 không?

Chỉ đổi từ Cat5e sang Cat6 không tự động giúp kéo dài một liên kết Ethernet vượt 100 m. Nếu cần kéo 150–200 m, hãy lựa chọn thiết bị mở rộng hoặc thiết kế lại tuyến cáp, đồng thời kiểm tra công suất PoE đến camera.

Camera PoE dùng cáp mạng thông thường nên thiết kế trong giới hạn 100 m mỗi liên kết. Khi cần xa hơn, hãy chọn giải pháp mở rộng phù hợp thay vì chỉ đổi loại cáp.

Xem thêm: Camera Poe dùng cáp mạng Cat5e hay Cat6

Camera Analog kéo dây tối đa bao xa?

Camera analog truyền tín hiệu hình ảnh về đầu ghi DVR/XVR qua cáp đồng trục. Khoảng cách truyền thực tế phụ thuộc vào chuẩn camera, độ phân giải, chất lượng cáp, đầu nối và thiết bị sử dụng.

Vì vậy, để xác định khoảng cách phù hợp, cần xét cụ thể loại camera và cáp đang dùng thay vì áp dụng một con số chung cho mọi hệ thống.

Camera Analog dùng cáp đồng trục kéo được bao xa?

Các chuẩn AHD, TVI và CVI đều có thể truyền tín hiệu qua cáp đồng trục. Khoảng cách hỗ trợ khác nhau tùy model camera, độ phân giải và thông số của nhà sản xuất.

Khi thiết kế tuyến cáp, cần chú ý:

• Chuẩn và độ phân giải camera: ảnh hưởng đến yêu cầu truyền dẫn.
• Loại và chất lượng cáp: RG59, RG6 có cấu tạo và đặc tính suy hao khác nhau.
• Đầu nối BNC: đầu nối kém chất lượng hoặc lắp không đúng kỹ thuật có thể làm giảm tín hiệu.
• Thiết bị và môi trường: đầu ghi, điểm đấu nối và nhiễu điện từ đều có thể ảnh hưởng đến hình ảnh.

Để biết giới hạn cụ thể, hãy đối chiếu thông số của camera, cáp và đầu ghi trong hệ thống đang sử dụng.

Tìm hiểu thêm: Camera analog dùng dây gì

RG59 và RG6 có khoảng cách truyền giống nhau không?

RG59 và RG6 có cấu tạo và đặc tính truyền dẫn khác nhau, nên khả năng truyền tín hiệu còn tùy vào chất lượng cáp và thiết bị kết nối. RG6 không phải lúc nào cũng là lựa chọn tốt hơn RG59 cho mọi hệ thống camera.

Khi chọn cáp, nên xem thông số suy hao của sản phẩm, vật liệu lõi dẫn, lớp chống nhiễu và khoảng cách cần triển khai.

Xem thêm bài Cáp RG59 và RG6 khác nhau thế nào? để tìm hiểu chi tiết cấu tạo và cách lựa chọn.

Camera Analog kéo xa bị suy hao có biểu hiện gì?

Khi tín hiệu truyền về đầu ghi không đảm bảo, hình ảnh có thể xuất hiện các dấu hiệu sau:

• Hình ảnh nhiễu hoặc có sọc: hình xuất hiện hạt, vệt hoặc nhiễu bất thường.
• Hình ảnh kém rõ: chi tiết bị giảm so với khi kiểm tra ở tuyến cáp ngắn.
• Mất hình hoặc chập chờn: camera lúc có hình, lúc mất hình.
• Màu sắc bất thường: hình ảnh hiển thị sai màu hoặc không ổn định.

Các dấu hiệu này không nhất thiết do dây quá dài. Nguồn điện, đầu BNC, cáp hư hỏng, camera, đầu ghi hoặc nhiễu từ môi trường cũng có thể gây lỗi tương tự.

Khi camera ở xa bị lỗi, hãy kiểm tra lần lượt nguồn điện, đầu nối, cáp, môi trường lắp đặt, camera và đầu ghi. Cách này giúp xác định nguyên nhân trước khi quyết định thay cáp hoặc rút ngắn tuyến dây.

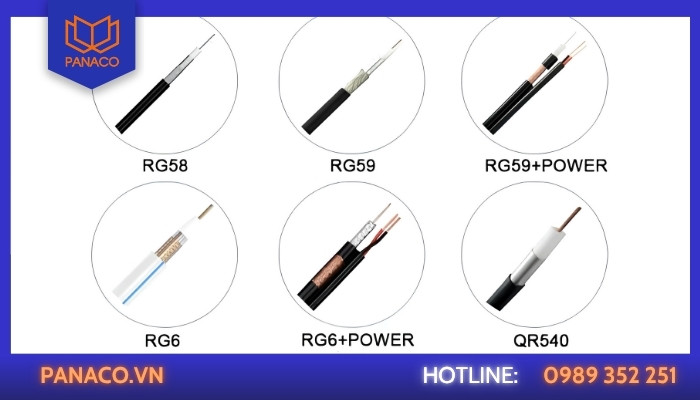

Những yếu tố làm giảm khoảng cách truyền tín hiệu camera

Khoảng cách truyền tín hiệu camera phụ thuộc vào toàn bộ tuyến kết nối, không chỉ riêng loại cáp. Cáp kém chất lượng, đầu nối lỗi, cách đi dây không phù hợp hoặc thiết bị không đáp ứng yêu cầu đều có thể khiến tín hiệu suy giảm trước giới hạn dự kiến.

1. Chất lượng và cấu tạo cáp

Xem đúng loại cáp phù hợp với hệ thống thay vì dựa vào tên gọi

Vật liệu lõi dẫn, cấu tạo cáp, khả năng chống nhiễu và thông số suy hao ảnh hưởng trực tiếp đến khả năng truyền tín hiệu trên tuyến dài.

Khi chọn cáp, cần xem đúng loại cáp phù hợp với hệ thống, đồng thời kiểm tra chất lượng sản phẩm thay vì chỉ dựa vào tên gọi như Cat5e, Cat6, RG59 hay RG6.

2. Đầu nối và các điểm nối trung gian

Đầu RJ45 của camera IP, đầu BNC của camera analog và các mối nối trung gian đều cần được thi công đúng kỹ thuật. Bấm sai dây, tiếp xúc kém hoặc đầu nối bị oxy hóa có thể gây mất kết nối, nhiễu hình hoặc hoạt động chập chờn.

Với tuyến dài, nên hạn chế mối nối không cần thiết và kiểm tra kỹ các điểm kết nối trước khi thay toàn bộ cáp.

3. Môi trường và cách đi dây

Nhiệt độ cao, độ ẩm, ánh nắng và điều kiện cơ học có thể làm cáp xuống cấp nếu sử dụng không đúng loại. Trong nhà xưởng, motor, biến tần và dây điện công suất lớn còn có thể tạo ra nhiễu điện từ.

Để giảm rủi ro, nên:

• Dùng cáp có vỏ phù hợp với môi trường trong nhà hoặc ngoài trời.
• Tránh đi song song quá gần dây điện công suất lớn; nếu cần, áp dụng khoảng cách hoặc biện pháp phân cách phù hợp.
• Tuân thủ bán kính uốn và lực kéo cho phép của cáp.
• Với cáp chống nhiễu, sử dụng đầu nối và phương án bonding/tiếp địa phù hợp với thiết kế.

4. Thiết bị ở hai đầu tuyến và nguồn cấp

Camera, switch, NVR, DVR/XVR và các thiết bị mở rộng đều ảnh hưởng đến khả năng truyền dẫn của hệ thống. Với camera PoE, ngoài kết nối dữ liệu còn phải bảo đảm switch có đủ công suất cấp nguồn cho camera.

Nếu tuyến đồng vượt giới hạn thiết kế, có thể cân nhắc switch trung gian, PoE extender hoặc cáp quang kết hợp thiết bị chuyển đổi phù hợp. Phương án cụ thể phụ thuộc vào khoảng cách, loại camera và yêu cầu cấp nguồn.

Camera kéo dây quá xa có biểu hiện gì và xử lý thế nào?

Khi tuyến dây vượt quá khả năng truyền dẫn của hệ thống, camera có thể mất hình hoàn toàn hoặc gặp lỗi không liên tục. Cách xử lý nên dựa trên triệu chứng thực tế và loại kết nối đang sử dụng.

Cách kiểm tra: Trước tiên, kiểm tra nguồn cấp và đầu nối; tiếp theo kiểm tra cáp, cách đi dây và thiết bị ở hai đầu. Nếu tuyến đã vượt giới hạn thiết kế, nên điều chỉnh phương án truyền dẫn thay vì chỉ đổi sang cáp đắt tiền hơn.

Một tuyến cáp phù hợp, ít mối nối và thi công đúng kỹ thuật sẽ giúp hệ thống hoạt động ổn định hơn, nhưng khoảng cách tối đa vẫn cần xác định theo thông số của từng loại camera và thiết bị.

Xem thêm: Camera IP dùng cáp mạng nào? Cách chọn phù hợp

Camera kéo dây quá xa có biểu hiện gì?

Biểu hiện phụ thuộc vào loại camera và phương thức truyền dẫn. Khi camera hoạt động không ổn định, cần kiểm tra cả đường truyền, nguồn cấp và thiết bị kết nối.

Với camera PoE, cần kiểm tra đồng thời đường truyền dữ liệu và khả năng cấp nguồn qua cáp. Nếu camera hoạt động ban ngày nhưng gặp lỗi vào ban đêm, hãy kiểm tra điện áp tại camera khi đèn hồng ngoại bật và tải nguồn tăng lên.

Các dấu hiệu trên không đồng nghĩa chắc chắn dây quá dài. Hãy kiểm tra nguồn, đầu nối, cáp và thiết bị trước khi quyết định thay dây hoặc thiết kế lại tuyến.

Làm gì khi camera cần kéo xa hơn giới hạn của dây?

Nếu khoảng cách vượt quá giới hạn thiết kế của tuyến cáp, nên thay đổi phương án truyền dẫn thay vì chỉ đổi từ Cat5e sang Cat6. Những giải pháp phổ biến gồm:

Dùng switch trung gian

Với camera IP, có thể đặt switch tại một vị trí trung gian để chia đường truyền thành các liên kết Ethernet riêng biệt.

Mô hình: Camera → Switch khu vực → Switch trung tâm/NVR.

Cách này phù hợp với nhà xưởng, kho bãi hoặc công trình có thể bố trí tủ mạng tại từng khu vực. Cần bảo đảm mỗi liên kết nằm trong giới hạn thiết kế và có nguồn cấp phù hợp cho thiết bị trung gian.

Dùng PoE Extender

PoE Extender giúp mở rộng đường truyền dữ liệu và nguồn PoE theo thông số của thiết bị.

Mô hình: Switch PoE → PoE Extender → Camera.

Trước khi triển khai, cần kiểm tra khoảng cách hỗ trợ, công suất nguồn còn lại tại camera và khả năng tương thích giữa extender, switch với camera.

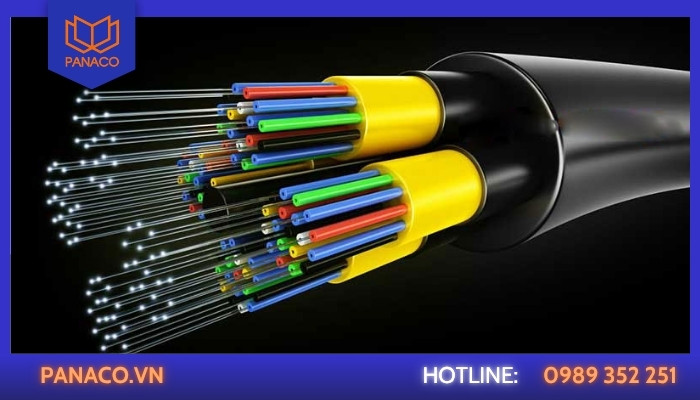

Dùng cáp quang cho tuyến xa

Dùng cáp quang để kết nối ở các vị trí cách xa nhau

Cáp quang phù hợp khi cần kết nối giữa các tòa nhà, khu vực nhà xưởng hoặc những vị trí cách xa nhau. Cáp quang có khả năng truyền dữ liệu ở khoảng cách lớn và không bị ảnh hưởng bởi nhiễu điện từ như cáp đồng.

Tuy nhiên, cáp quang không trực tiếp cấp nguồn PoE cho camera. Hệ thống cần thiết bị chuyển đổi phù hợp và nguồn cấp tại khu vực lắp camera.

Bố trí lại switch hoặc tủ mạng

Với công trình có nhiều camera phân bố trên diện rộng, có thể chia hệ thống thành từng khu vực thay vì kéo tất cả camera về một tủ trung tâm.

Mô hình: Camera → Switch khu vực → Đường uplink → Switch trung tâm → NVR.

Cách thiết kế này giúp rút ngắn tuyến cáp từ camera đến switch, đồng thời thuận tiện hơn cho việc quản lý và bảo trì.

Có nên nối nhiều đoạn dây mạng để kéo camera xa hơn?

Có thể nối các đoạn dây mạng bằng phụ kiện phù hợp, nhưng mối nối không thay thế được thiết bị mở rộng đường truyền. Với Ethernet thông thường, mỗi liên kết cáp đồng vẫn phải đáp ứng giới hạn chiều dài theo thiết kế.

Nối dây mạng bằng đầu RJ45 có được không?

Có. Có thể dùng đầu nối RJ45 female-to-female (RJ45 coupler) để nối hai đoạn cáp.

Mô hình: Camera → Cáp mạng → RJ45 Coupler → Cáp mạng → Switch.

Khi nối dây, cần bảo đảm:

• Hai đoạn cáp và coupler tương thích, có chất lượng phù hợp.
• Đầu RJ45 được bấm đúng chuẩn và tiếp xúc chắc chắn.
• Mối nối không chịu lực kéo, không bị lỏng.
• Với PoE, toàn tuyến vẫn đáp ứng yêu cầu cấp nguồn.
• Nếu lắp ngoài trời hoặc nơi ẩm ướt, mối nối được bảo vệ đúng cách.

Nối càng nhiều đoạn dây có càng ổn định không?

Không. Mỗi mối nối bổ sung một điểm có thể phát sinh lỗi như tiếp xúc kém, oxy hóa hoặc thấm nước. Tuy nhiên, một mối nối đạt chất lượng trong điều kiện phù hợp không nhất thiết gây lỗi ngay.

Nếu có thể, nên ưu tiên một tuyến cáp liên tục. Đặc biệt, nên xem xét thay cáp hoặc thiết kế lại tuyến khi có nhiều mối nối, camera thường xuyên mất kết nối, cáp đã xuống cấp hoặc mối nối nằm ở vị trí khó bảo trì.

Lưu ý: Nếu chiều dài tổng thể đã vượt giới hạn của liên kết Ethernet, không nên tiếp tục nối thêm cáp. Hãy dùng switch trung gian, thiết bị mở rộng phù hợp hoặc cáp quang tùy khoảng cách và yêu cầu hệ thống.

Cách tính khoảng cách dây camera trước khi thi công

Trước khi chọn cáp, hãy thực hiện ba bước:

1. Xác định tuyến đi dây: đo chiều dài theo đường đi dự kiến và cộng phần dự phòng hợp lý.
2. Xác định loại camera và nguồn cấp: phân biệt camera analog, IP thông thường hay IP PoE; với PoE cần kiểm tra thêm công suất camera và switch.
3. Đối chiếu giới hạn của hệ thống: kiểm tra thông số cáp, camera, switch, đầu ghi và thiết bị mở rộng nếu cần.

Nếu tuyến cáp vượt giới hạn thiết kế, hãy chọn phương án truyền dẫn phù hợp ngay từ đầu. Việc bố trí switch khu vực hoặc cáp quang có thể hiệu quả và dễ bảo trì hơn so với cố kéo dài một tuyến cáp đồng duy nhất.

Để chọn đúng loại cáp và phương án truyền dẫn, cần đo chiều dài tuyến thực tế rồi đối chiếu với loại camera, nguồn cấp và giới hạn của thiết bị.

5 bước tính chiều dài dây camera

1. Xác định vị trí camera: đánh dấu vị trí lắp đặt thực tế của từng camera.
2. Xác định điểm kết nối: có thể là DVR/XVR, NVR, switch PoE, tủ mạng hoặc thiết bị truyền dẫn trung gian.
3. Đo theo đường đi dây: tính cả đoạn đi trên trần, xuống tường, qua máng cáp và vòng đến tủ mạng, không chỉ đo đường chim bay.
4. Cộng phần dây dự phòng: chừa đủ dây tại camera và tủ mạng để đấu nối, bảo trì; tránh cắt vừa khít chiều dài đo được.
5. Kiểm tra giới hạn hệ thống: đối chiếu loại camera, cáp, thiết bị hai đầu, nguồn cấp, công suất PoE và môi trường lắp đặt.

Chọn giải pháp theo khoảng cách

Các mốc trên dùng để định hướng khảo sát, không phải giới hạn áp dụng cho mọi hệ thống. Phương án cuối cùng cần dựa trên thông số của camera, cáp và thiết bị mở rộng.

Ví dụ: Nhà xưởng có camera cách tủ mạng 180 m

Giả sử camera PoE cách tủ mạng trung tâm 180 m. Kéo một tuyến cáp mạng đồng liên tục dài 180 m và kết nối trực tiếp vào switch trung tâm không phải phương án Ethernet thông thường nên mặc định lựa chọn.

Có thể khảo sát ba phương án:

• Đặt switch khu vực: Camera → Switch khu vực → Đường uplink → Switch trung tâm.
• Dùng PoE Extender: Switch PoE → Cáp mạng → PoE Extender → Cáp mạng → Camera.
• Dùng cáp quang: Camera → Switch PoE khu vực → Cáp quang → Switch trung tâm → NVR.

Phương án phù hợp phụ thuộc vào vị trí có nguồn điện, số lượng camera, hạ tầng sẵn có và yêu cầu vận hành. Nếu dùng cáp quang, khu vực camera vẫn cần thiết bị cấp nguồn phù hợp vì cáp quang không trực tiếp cấp PoE.

Nguyên tắc chọn giải pháp: Đo tuyến thực tế → xác định loại camera → kiểm tra giới hạn truyền dẫn → tính nguồn/PoE → đánh giá môi trường → chọn phương án. Khảo sát và thiết kế đúng từ đầu sẽ giúp hạn chế tình trạng phải kéo lại dây hoặc bổ sung thiết bị sau khi hệ thống đã vận hành.

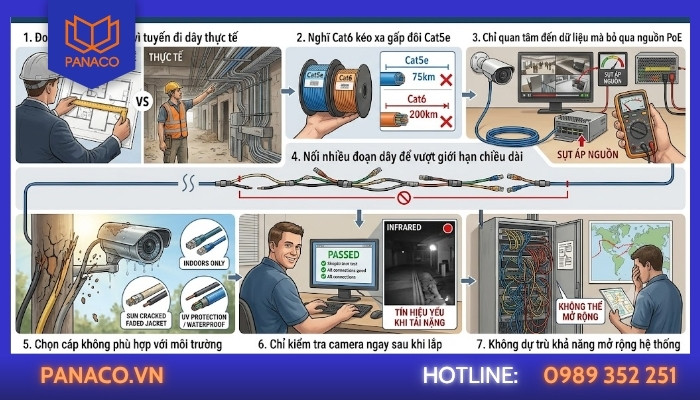

Những sai lầm khi tính khoảng cách dây camera

7 sai lầm lớn khi tính khoảng cách dây camera

Tính thiếu chiều dài dây hoặc chọn sai phương án truyền dẫn có thể khiến hệ thống phải kéo lại cáp, bổ sung thiết bị hoặc xử lý lỗi sau khi lắp đặt. Dưới đây là những sai lầm cần tránh khi khảo sát và thi công.

1. Đo theo bản vẽ thay vì tuyến đi dây thực tế

Khoảng cách trên bản vẽ thường ngắn hơn chiều dài cáp thực tế do dây phải đi theo trần, tường, máng cáp và các đoạn vòng đến tủ mạng.

Khi khảo sát, hãy đo theo đường đi dự kiến và chừa thêm dây hợp lý tại camera, tủ mạng để đấu nối, bảo trì.

2. Nghĩ Cat6 kéo xa gấp đôi Cat5e

Cat6 có đặc tính truyền dẫn khác Cat5e, nhưng không có nghĩa khoảng cách truyền Ethernet sẽ tăng gấp đôi khi đổi loại cáp.

Với Ethernet trên cáp đồng thông thường, cần xét giới hạn của liên kết, thiết bị hai đầu và chất lượng toàn tuyến. Nếu cần kéo xa hơn, hãy cân nhắc switch trung gian, extender hoặc cáp quang thay vì chỉ đổi sang cáp đắt tiền hơn.

Tham khảo: So sánh cáp mạng cat5e và cat6

3. Chỉ quan tâm đến dữ liệu mà bỏ qua nguồn PoE

Camera PoE cần vừa truyền dữ liệu vừa nhận đủ điện năng qua cáp. Camera lên nguồn chưa chắc đã có kết nối ổn định, đặc biệt khi tải tăng vào ban đêm hoặc khi bật các chức năng tiêu thụ nhiều điện.

Khi tính tuyến PoE, cần kiểm tra:

• Công suất camera yêu cầu và chuẩn PoE tương thích.
• Khả năng cấp nguồn của từng cổng switch.
• Tổng PoE budget còn lại sau khi kết nối các camera khác.
• Chất lượng cáp, chiều dài tuyến và khả năng cấp đủ nguồn tại camera.

4. Nối nhiều đoạn dây để vượt giới hạn chiều dài

Nối dây bằng coupler phù hợp có thể hoạt động tốt nếu được thi công đúng kỹ thuật, nhưng nhiều mối nối sẽ làm tăng số điểm cần kiểm tra và bảo trì.

Quan trọng hơn, nối thêm cáp không giúp vượt giới hạn thiết kế của một liên kết Ethernet thông thường. Nếu tuyến quá dài, hãy xem xét switch trung gian, thiết bị mở rộng hoặc cáp quang.

5. Chọn cáp không phù hợp với môi trường

Cáp dùng trong văn phòng chưa chắc phù hợp với ngoài trời hoặc nhà xưởng. Khi chọn cáp, cần xem xét khả năng chống UV, nước, nhiệt độ, tác động cơ học và nhiễu điện từ tùy vị trí lắp đặt.

Đặc biệt, cáp chôn trực tiếp cần có thiết kế phù hợp với điều kiện chôn ngầm; cáp chống nhiễu cũng cần được lắp đặt và tiếp địa/bonding đúng cách.

6. Chỉ kiểm tra camera ngay sau khi lắp

Camera lên hình tại thời điểm bàn giao chưa đủ để xác nhận toàn tuyến hoạt động ổn định. Nên kiểm tra thêm:

• Hình ảnh trực tiếp và khả năng ghi hình, xem lại.
• Kết nối trong thời gian vận hành thực tế.
• Hoạt động ban đêm và khi bật hồng ngoại.
• Nguồn PoE, trạng thái online/offline và các tính năng đặc biệt như PTZ.
• Đầu nối, mối nối và các vị trí dễ bị ảnh hưởng bởi môi trường.

Với công trình lớn, nên đưa việc kiểm tra tuyến cáp và vận hành camera vào quy trình nghiệm thu.

7. Không dự trù khả năng mở rộng hệ thống

Nếu số lượng camera tăng trong tương lai, hệ thống có thể cần thêm cổng switch, công suất PoE, băng thông uplink và tuyến cáp mới.

Ngay từ đầu, nên dự trù số lượng camera có thể bổ sung, vị trí switch khu vực, dung lượng PoE và không gian tủ mạng. Với công trình rộng, cần cân nhắc kiến trúc mạng theo từng khu vực để thuận tiện mở rộng.

Tính khoảng cách dây camera không chỉ nhằm xác định số mét cáp cần mua. Cần bảo đảm tuyến truyền dẫn đáp ứng yêu cầu dữ liệu, nguồn cấp, môi trường lắp đặt và khả năng mở rộng. Khảo sát và thiết kế đúng từ đầu sẽ giúp giảm nguy cơ phát sinh chi phí sửa chữa sau này.

Panaco khảo sát và thiết kế tuyến dây camera

Với hệ thống camera có nhiều vị trí hoặc tuyến dây dài tại nhà xưởng, văn phòng, kho bãi, việc thiết kế cần dựa trên vị trí lắp đặt, chiều dài tuyến, loại camera và phương thức truyền dẫn. Chọn đúng cáp ngay từ đầu giúp hệ thống hoạt động ổn định, giảm phát sinh khi thi công và thuận tiện bảo trì. Quy trình khảo sát, thiết kế và thi công tại Panaco gồm các bước sau:

1. Khảo sát vị trí lắp camera

Kỹ thuật viên xác định vị trí và hướng quan sát của từng camera, đồng thời kiểm tra vị trí tủ mạng hoặc đầu ghi, nguồn điện, máng cáp, ống luồn và điều kiện môi trường.

Với nhà xưởng hoặc công trình lớn, khảo sát thực tế giúp xác định tuyến đi dây khả thi, tránh trường hợp bản vẽ có vị trí camera nhưng khi thi công lại khó đi cáp.

2. Đo chiều dài tuyến cáp

Khoảng cách cần tính theo đường dây thi công thực tế, bao gồm các đoạn đi theo máng cáp, ống luồn, lên xuống tầng và vòng qua kết cấu công trình.

Kỹ thuật viên đo tuyến từ camera đến tủ mạng hoặc đầu ghi, đồng thời dự trù phần dây phục vụ đấu nối và bảo trì.

3. Xác định loại camera và phương thức truyền dẫn

Panaco kiểm tra hệ thống sử dụng camera Analog, IP, PoE, PTZ hay camera công suất cao. Từ đó xác định loại cáp, yêu cầu truyền tín hiệu, khoảng cách và phương án cấp nguồn phù hợp.

4. Kiểm tra giới hạn truyền dẫn và nguồn cấp

Sau khi đo tuyến, cần đối chiếu chiều dài cáp với thông số thiết bị, chất lượng cáp, đầu nối và điều kiện lắp đặt.

Với camera PoE, cần tính thêm công suất từng camera, chuẩn PoE, tổng công suất switch và khả năng sụt áp trên đường dây. Nếu tuyến gần giới hạn thiết kế hoặc có nhu cầu mở rộng, nên tính phương án dự phòng ngay từ đầu.

5. Lựa chọn loại cáp

Tùy hệ thống, Panaco có thể đề xuất cáp mạng Cat5e, Cat6, Cat6A, cáp đồng trục, cáp camera liền nguồn hoặc cáp quang.

Loại cáp được lựa chọn dựa trên thiết bị, chiều dài tuyến và môi trường thi công, không chỉ dựa vào giá thành. Chẳng hạn, hệ thống camera IP trong văn phòng có thể cần giải pháp khác với hệ thống PoE tại nhà xưởng có tuyến dây dài.

6. Thiết kế phương án mở rộng khoảng cách

Nếu tuyến dây vượt quá giới hạn của phương án thông thường, Panaco sẽ xem xét bố trí thiết bị phù hợp:

• Switch trung gian: phù hợp khi có vị trí đặt thiết bị giữa tuyến.
• PoE Extender: dùng để mở rộng tuyến camera PoE trong điều kiện tương thích.
• Cáp quang: phù hợp với tuyến xa hoặc kết nối giữa các khu vực, tòa nhà. Tại đầu camera vẫn cần giải pháp cấp nguồn riêng hoặc thiết bị phù hợp.

7. Thi công và đánh dấu tuyến dây

Sau khi thống nhất phương án, đội kỹ thuật triển khai theo thiết kế, kiểm soát đường đi dây, bán kính uốn cáp, khoảng cách với đường điện, ống hoặc máng bảo vệ, đầu nối và các điểm nối trung gian.

Từng tuyến cần được đánh dấu rõ ràng để thuận tiện kiểm tra, sửa chữa và mở rộng hệ thống sau này.

8. Kiểm tra hoạt động của hệ thống

Sau thi công, kỹ thuật viên kiểm tra hình ảnh trực tiếp, khả năng xem lại, kết nối với đầu ghi, trạng thái online/offline và nguồn PoE. Với camera có hồng ngoại hoặc PTZ, cần kiểm tra thêm các chức năng này trong điều kiện vận hành phù hợp.

Việc kiểm tra cần thực hiện trên toàn hệ thống, không chỉ dừng ở việc camera đã lên hình.

9. Nghiệm thu và bàn giao

Panaco đối chiếu hệ thống thực tế với phương án đã triển khai, kiểm tra vị trí camera, tuyến dây, thiết bị mạng, chất lượng hình ảnh, khả năng lưu trữ và các chức năng liên quan. Sau đó, kỹ thuật viên hướng dẫn vận hành và bàn giao hệ thống cho khách hàng.

Câu hỏi thường gặp về khoảng cách dây camera

Camera IP kéo dây mạng tối đa bao nhiêu mét?

Với Ethernet trên cáp đồng thông thường, 100 m là giới hạn thiết kế phổ biến cho một liên kết. Nếu cần đi xa hơn, có thể cân nhắc switch trung gian, thiết bị mở rộng hoặc cáp quang tùy hệ thống.

Camera PoE kéo 150 m có được không?

Có thể, nếu sử dụng giải pháp mở rộng phù hợp. Không nên mặc định kéo trực tiếp 150 m cáp đồng từ switch đến camera. Cần kiểm tra thiết bị mở rộng, công suất PoE và khả năng cấp nguồn tại camera.

Cat6 có kéo camera xa hơn Cat5e không?

Không thể mặc định Cat6 kéo xa gấp đôi Cat5e. Cả hai thường được sử dụng cho liên kết Ethernet cáp đồng trong giới hạn thiết kế khoảng 100 m. Khi cần đi xa hơn, cần xem xét kiến trúc truyền dẫn thay vì chỉ đổi loại cáp.

Camera analog kéo xa bị mất hình phải làm sao?

Kiểm tra lần lượt cáp đồng trục, đầu BNC, nguồn cấp, camera và đầu ghi DVR/XVR. Nếu tuyến dài, cần xác định lỗi do tín hiệu hình ảnh, nguồn hay thiết bị trước khi quyết định thay cáp.

Camera PoE ban ngày hoạt động nhưng ban đêm bị mất kết nối do đâu?

Một khả năng là nguồn cấp không đủ khi camera bật hồng ngoại hoặc các chức năng làm tăng mức tiêu thụ điện. Hãy kiểm tra sụt áp trên đường dây, chất lượng cáp và đầu RJ45, chuẩn PoE cũng như tổng công suất của switch.

Khi camera cách switch hơn 100 m nên dùng giải pháp nào?

Tùy công trình, có thể sử dụng PoE Extender, switch trung gian, thiết bị Long Reach Ethernet/PoE hoặc cáp quang. Cần chọn theo khoảng cách, số lượng camera, băng thông, nguồn cấp và hạ tầng hiện có.

Cáp quang có cấp nguồn PoE cho camera được không?

Không. Cáp quang truyền dữ liệu nhưng không trực tiếp cấp nguồn PoE. Camera cần được cấp nguồn tại vị trí lắp đặt thông qua switch PoE hoặc giải pháp cấp nguồn phù hợp.

Muốn hệ thống camera hoạt động ổn định, việc chọn cáp cần đi cùng khảo sát tuyến dây, tính toán khoảng cách, kiểm tra nguồn cấp và lựa chọn thiết bị phù hợp. Đặc biệt với nhà xưởng, kho bãi hoặc công trình có nhiều camera, thiết kế đúng ngay từ đầu sẽ giúp hạn chế lỗi kết nối và tiết kiệm chi phí sửa chữa về sau. Bạn cần tư vấn chọn cáp hoặc thiết kế tuyến dây camera cho công trình? Panaco hỗ trợ khảo sát, tư vấn vật tư và triển khai lắp đặt theo nhu cầu thực tế. Liên hệ Panaco qua hotline 0989 352 251 để được tư vấn phương án phù hợp với hệ thống camera của bạn.
