Cáp Camera Liền Nguồn Là Gì? Cấu Tạo Và Cách Chọn

Cáp camera liền nguồn là loại dây cáp được thiết kế để truyền tín hiệu hình ảnh và nguồn điện trên cùng một sợi cáp, thường được sử dụng cho hệ thống camera analog. Tuy nhiên, không phải cáp camera liền nguồn nào cũng giống nhau. Trên thị trường có nhiều loại khác nhau về lõi đồng, tiết diện dây nguồn, loại cáp đồng trục, chất lượng lớp cách điện và khoảng cách truyền tải. Nếu chọn cáp chỉ dựa vào giá hoặc hình thức bên ngoài, hệ thống có thể gặp tình trạng hình ảnh nhiễu, suy hao tín hiệu hoặc nguồn cấp cho camera không ổn định.

Vậy cáp camera liền nguồn có cấu tạo như thế nào, dùng cho loại camera nào, kéo được bao xa và nên chọn loại nào cho từng công trình? Trong bài viết này, Panaco sẽ giải thích từ cấu tạo, ưu nhược điểm đến cách lựa chọn cáp camera liền nguồn phù hợp với nhu cầu thực tế.

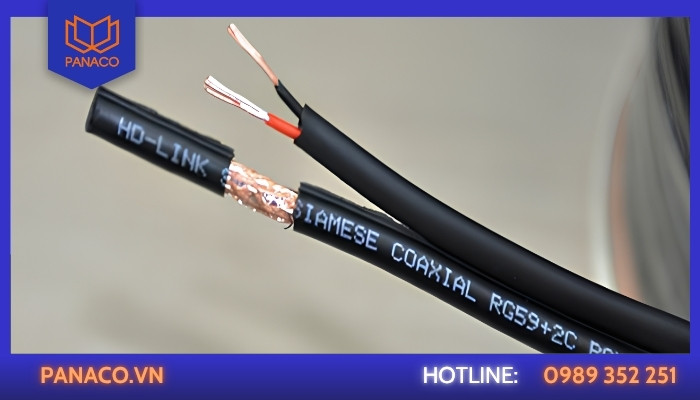

Cáp camera liền nguồn là gì?

Cáp camera liền nguồn RG59 + 2C

Cáp camera liền nguồn là loại cáp tích hợp đường truyền tín hiệu hình ảnh và dây cấp nguồn trong cùng một vỏ cáp. Loại cáp này thường dùng cho hệ thống camera analog, giúp thi công gọn hơn so với việc kéo riêng dây tín hiệu và dây nguồn.

Cấu tạo cáp camera liền nguồn

Loại cáp phổ biến thường gồm hai thành phần chính:

• Cáp đồng trục: truyền tín hiệu hình ảnh từ camera về đầu ghi DVR/XVR.
• Hai lõi dây nguồn: dẫn điện từ bộ nguồn DC đến camera, thường được đấu vào cực dương (+) và cực âm (-).

Các thành phần được bọc chung trong một lớp vỏ, tạo thành một tuyến cáp thuận tiện cho việc đi dây và lắp đặt.

Liền nguồn có nghĩa là gì?

Liền nguồn có nghĩa là dây tín hiệu và dây cấp nguồn nằm chung trong một sợi cáp, chứ không phải dây tự tạo ra điện hoặc tích hợp sẵn bộ nguồn. Ví dụ, thay vì kéo riêng cáp tín hiệu và dây nguồn, kỹ thuật viên có thể sử dụng một tuyến cáp liền nguồn để kết nối camera với đầu ghi và nguồn điện. Nguồn DC vẫn cần được cấp từ adapter, bộ nguồn hoặc thiết bị phù hợp.

Cáp RG59 + 2C là gì?

RG59 + 2C là cách gọi phổ biến của cáp camera liền nguồn:

• RG59: phần cáp đồng trục truyền tín hiệu hình ảnh.
• 2C: hai lõi dây cấp nguồn cho camera.

Có thể hiểu đơn giản: RG59 truyền tín hiệu, 2C cấp nguồn. Tuy nhiên, các sản phẩm cùng loại vẫn có thể khác nhau về vật liệu lõi, tiết diện dây nguồn, lớp chống nhiễu và chất lượng vỏ cáp. Khi chọn mua, cần kiểm tra thông số của cả phần cáp tín hiệu lẫn dây nguồn để phù hợp với thiết bị và khoảng cách lắp đặt.

Tìm hiểu thêm: So sánh Cáp RG59 vs RG6

Cáp camera liền nguồn dùng cho camera nào?

Cáp camera liền nguồn RG59 + 2C chủ yếu được sử dụng cho camera analog. Trong cùng một sợi cáp có phần truyền tín hiệu hình ảnh và hai lõi dây cấp nguồn cho camera, giúp việc đi dây gọn gàng hơn. Tuy nhiên, không phải loại camera nào cũng sử dụng được cáp này. Cách chọn cáp phụ thuộc vào loại camera và phương thức truyền tín hiệu của hệ thống.

Camera Analog

Cáp camera liền nguồn thường được dùng cho các hệ thống camera analog như AHD, TVI, CVI và analog truyền thống, nếu camera và đầu ghi tương thích.

Cáp RG59 + 2C đảm nhiệm hai nhiệm vụ:

• Cáp đồng trục RG59: truyền tín hiệu hình ảnh từ camera về đầu ghi DVR/XVR.
• Hai lõi dây nguồn 2C: cấp điện từ bộ nguồn đến camera.

Nhờ tích hợp hai phần trong cùng một vỏ cáp, kỹ thuật viên có thể kéo một tuyến cáp đến camera thay vì đi riêng dây tín hiệu và dây nguồn.

Camera IP có dùng cáp liền nguồn RG59 + 2C không?

Thông thường, camera IP sử dụng cáp mạng Ethernet như Cat5e hoặc Cat6, không dùng cáp đồng trục RG59 + 2C theo cách kết nối của camera analog.

Tùy thiết kế hệ thống, camera IP có thể dùng nguồn điện riêng hoặc cấp nguồn qua PoE nếu thiết bị hỗ trợ. Nếu lắp camera IP, bạn có thể tham khảo bài Camera IP dùng dây cáp nào? để chọn loại cáp phù hợp.

Camera PoE có dùng cáp liền nguồn RG59 + 2C không?

Camera PoE thông thường sử dụng cáp mạng Ethernet để truyền dữ liệu và nhận nguồn điện trên cùng tuyến dây.

Sơ đồ kết nối phổ biến: Switch PoE → Cáp mạng Cat5e/Cat6 → Camera PoE

Trong khi đó, cáp RG59 + 2C sử dụng phần cáp đồng trục để truyền hình ảnh và hai lõi dây riêng để cấp nguồn. Vì vậy, đây không phải loại cáp thông dụng cho hệ thống camera PoE.

Nếu đang triển khai camera PoE, hãy xem thêm bài viết Cáp phù hợp cho camera PoE  để lựa chọn cáp mạng và thiết bị cấp nguồn phù hợp.

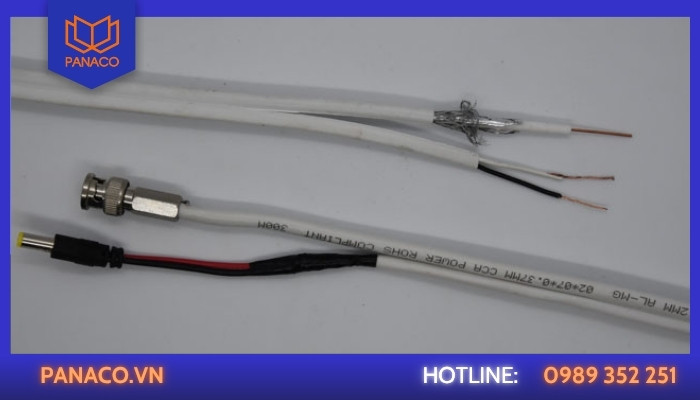

Cáp camera liền nguồn hoạt động như thế nào?

Cách thức hoạt động của cáp camera liền nguồn

Cáp camera liền nguồn hoạt động bằng cách kết hợp đường truyền tín hiệu hình ảnh và đường cấp điện trong cùng một vỏ cáp. Hai đường này có chức năng riêng nhưng được kéo cùng nhau đến vị trí camera.

1. Cáp đồng trục truyền tín hiệu hình ảnh

Phần cáp đồng trục truyền tín hiệu từ camera về đầu ghi DVR/XVR để xử lý và lưu trữ.

Sơ đồ: Camera → Cáp đồng trục → Đầu ghi DVR/XVR

Chất lượng lõi dẫn, lớp chống nhiễu, đầu kết nối và khoảng cách kéo dây đều ảnh hưởng đến khả năng truyền tín hiệu.

2. Hai lõi dây nguồn cấp điện cho camera

Hai lõi nguồn dùng để dẫn điện từ adapter hoặc bộ nguồn DC đến camera. Thông thường, một lõi nối cực dương (+), lõi còn lại nối cực âm (-), theo đúng yêu cầu của thiết bị.

Sơ đồ: Bộ nguồn DC → Hai lõi nguồn → Camera

Khi chọn cáp, cần quan tâm đến tiết diện và chất lượng dây nguồn. Nếu tuyến dây dài hoặc camera tiêu thụ nhiều điện, sụt áp có thể khiến camera hoạt động không ổn định.

3. Hai đường truyền được gom chung một tuyến cáp

Khi thi công, phần cáp đồng trục được kết nối với đầu ghi, còn hai lõi nguồn được nối với bộ nguồn DC. Nhờ nằm chung trong một vỏ cáp, cả hai đường có thể được kéo và quản lý cùng nhau.

Cáp camera liền nguồn giúp việc đi dây gọn hơn, nhưng chất lượng hình ảnh vẫn phụ thuộc vào đường tín hiệu, còn khả năng cấp điện phụ thuộc vào dây nguồn và bộ nguồn phù hợp.

Ưu điểm và nhược điểm của cáp camera liền nguồn

Cáp camera liền nguồn giúp việc lắp đặt hệ thống camera analog gọn gàng hơn nhờ tích hợp dây tín hiệu và dây nguồn trong cùng một vỏ cáp. Tuy nhiên, để hệ thống hoạt động ổn định, cần chọn cáp có chất lượng phù hợp với khoảng cách và điều kiện thi công.

Ưu điểm của cáp camera liền nguồn

• Gọn dây, dễ thi công: Chỉ cần kéo một tuyến cáp đến camera thay vì đi riêng dây tín hiệu và dây nguồn.
• Tiết kiệm thời gian lắp đặt: Hai đường dây được đi cùng nhau, thuận tiện khi thi công nhiều camera.
• Phù hợp với camera analog: Có thể sử dụng cho các hệ thống AHD, TVI, CVI và analog truyền thống khi camera, đầu ghi tương thích.
• Thuận tiện quản lý và bảo trì: Việc đánh dấu, xác định tuyến dây và kiểm tra kết nối dễ dàng hơn khi hệ thống được thi công rõ ràng.

Nhược điểm của cáp camera liền nguồn

• Không phù hợp với mọi loại camera: Cáp RG59 + 2C chủ yếu dùng cho camera analog; camera IP và PoE thông thường sử dụng cáp mạng Ethernet.
• Có thể bị sụt áp trên tuyến dây dài: Dây nguồn có điện trở càng cao thì điện áp đến camera càng giảm. Nếu sụt áp quá mức, camera có thể khởi động không ổn định hoặc bị mất nguồn.
• Chất lượng cáp không đồng đều: Các sản phẩm cùng loại RG59 + 2C có thể khác nhau về vật liệu lõi, tiết diện dây nguồn, lớp chống nhiễu và độ bền vỏ cáp. Dây nguồn chất lượng thấp có thể nhanh xuống cấp, đặc biệt trong môi trường thi công khắc nghiệt.
• Khó dùng chung cho hệ thống hỗn hợp: Công trình kết hợp camera analog, IP, PoE hoặc PTZ có thể cần nhiều loại cáp và phương án cấp nguồn khác nhau.

Lưu ý khi lựa chọn: Cáp camera liền nguồn phù hợp khi cần đi dây gọn cho hệ thống camera analog. Với tuyến dây dài hoặc camera tiêu thụ điện cao, cần kiểm tra cả chất lượng truyền tín hiệu và khả năng cấp nguồn để chọn đúng loại cáp.

Cáp camera liền nguồn có những loại nào? So sánh sự khác nhau

Cáp camera liền nguồn trên thị trường có thể được phân loại dựa trên loại cáp tín hiệu, tiết diện dây nguồn và vật liệu lõi dẫn điện. Vì vậy, chỉ nhìn tên “cáp camera liền nguồn” là chưa đủ để biết loại nào phù hợp với công trình.

Thông dụng nhất là cấu trúc cáp đồng trục + 2 lõi nguồn, chẳng hạn RG59 + 2C. Trong đó, phần đồng trục đảm nhiệm truyền tín hiệu hình ảnh, còn hai lõi nguồn dùng để cấp nguồn DC cho camera.

Các loại cáp camera liền nguồn phổ biến

Lưu ý: Đây là các cách phân loại theo cấu tạo và vật liệu. Không phải sản phẩm nào trên thị trường cũng có đầy đủ tất cả các cấu hình trên.

Cáp RG59 + 2C và RG6 + 2C khác nhau thế nào?

RG59 và RG6 đều là cáp đồng trục dùng để truyền tín hiệu camera. Chúng khác nhau về kích thước, độ linh hoạt và đặc tính truyền dẫn, nên lựa chọn phù hợp phụ thuộc vào thiết kế tuyến cáp và yêu cầu thực tế.

Với hệ thống camera analog thông thường, RG59 + 2C thường là lựa chọn thực tế và dễ thi công. RG6 + 2C có thể phù hợp với một số tuyến cáp cụ thể; không thể chỉ dựa vào tên RG6 để kết luận cáp tốt hơn.

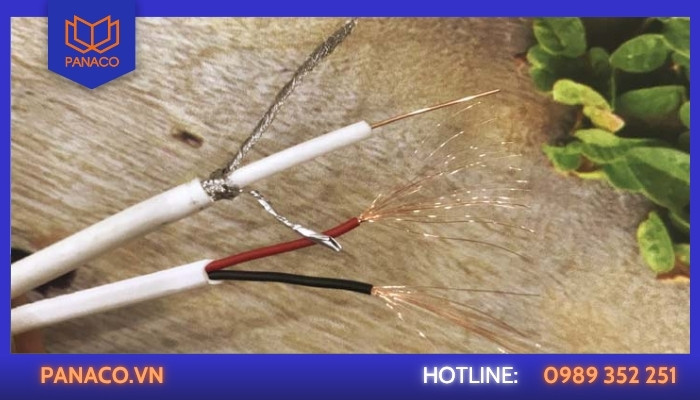

Cáp camera liền nguồn kéo được bao xa?

Khoảng cách kéo cáp camera liền nguồn phụ thuộc vào hai yếu tố

Khoảng cách kéo cáp camera liền nguồn phụ thuộc vào hai yếu tố: khả năng truyền tín hiệu hình ảnh và khả năng cấp đủ điện cho camera. Hai giới hạn này không nhất thiết giống nhau: hình ảnh vẫn có thể truyền được nhưng điện áp đến camera đã bị sụt, khiến thiết bị hoạt động không ổn định. Vì vậy, khi thiết kế hệ thống camera analog, cần tính riêng đường tín hiệu và đường nguồn thay vì chỉ dựa vào chiều dài cáp.

Khoảng cách truyền tín hiệu hình ảnh

Khoảng cách truyền tín hiệu phụ thuộc vào cấu hình của toàn hệ thống, gồm:

• Chuẩn camera: AHD, TVI, CVI hoặc analog.
• Loại và chất lượng cáp: RG59, RG6, vật liệu lõi và kết cấu chống nhiễu.
• Thiết bị và đầu nối: khả năng tiếp nhận tín hiệu của DVR/XVR, chất lượng đầu BNC và kỹ thuật đấu nối.
• Môi trường thi công: nhiễu điện từ và cách bố trí đường dây.

Do đó, không thể xác định khoảng cách tối đa chỉ dựa vào tên cáp RG59 hay RG6. Cần căn cứ vào thông số thiết bị và chất lượng tuyến cáp thực tế.

Khoảng cách cấp nguồn cho camera

Hai lõi 2C có nhiệm vụ đưa nguồn điện đến camera. Khi dòng điện chạy qua dây, điện trở của dây gây ra sụt áp. Dây càng dài, tiết diện càng nhỏ hoặc camera tiêu thụ dòng điện càng lớn thì việc đảm bảo điện áp ổn định càng khó.

Các yếu tố cần kiểm tra gồm:

• Tiết diện và vật liệu lõi dây nguồn.
• Chiều dài tuyến cáp.
• Điện áp cấp và dòng điện camera tiêu thụ.
• Chất lượng các mối nối.
• Công suất camera, đặc biệt khi bật hồng ngoại hoặc đèn trợ sáng.

Với tuyến dài hoặc camera tiêu thụ điện lớn, cần tính toán sụt áp và kiểm tra điện áp tại đầu camera khi thiết bị đang hoạt động.

Vì sao camera vẫn có hình nhưng hoạt động không ổn định?

Một số trường hợp thường gặp:

• Camera thỉnh thoảng mất hình hoặc tự khởi động lại.
• Ban ngày hoạt động bình thường nhưng ban đêm bị lỗi.
• Camera mất tín hiệu khi bật hồng ngoại hoặc đèn trợ sáng.

Một nguyên nhân có thể là đường tín hiệu vẫn truyền được nhưng nguồn điện đến camera bị sụt áp. Khi hồng ngoại bật, dòng tiêu thụ có thể tăng, khiến tuyến dây vốn đã có sụt áp không còn cấp đủ điện ổn định.

Khi gặp tình trạng này, cần kiểm tra cả chất lượng tín hiệu lẫn điện áp đo tại đầu camera trong lúc hoạt động, thay vì chỉ xác nhận đầu ghi có nhận hình hay không.

Để xác định khoảng cách phù hợp, cần xem xét đồng thời loại cáp, chiều dài tuyến, tiết diện dây nguồn, công suất camera và thông số thiết bị. Có thể tham khảo thêm bài Dây camera kéo tối đa bao xa?

Khi nào nên dùng và không nên dùng cáp camera liền nguồn?

Cáp camera liền nguồn phù hợp nhất với hệ thống camera analog AHD, TVI, CVI, sử dụng cáp đồng trục để truyền hình ảnh và hai lõi dây để cấp nguồn. Khi lựa chọn, cần xét thêm khoảng cách kéo dây, công suất camera và khả năng mở rộng hệ thống.

Khi nào nên dùng cáp camera liền nguồn?

1. Hệ thống sử dụng camera analog

Với camera AHD, TVI hoặc CVI kết nối đầu ghi DVR/XVR, cáp liền nguồn giúp truyền hình ảnh và cấp điện trên cùng một tuyến dây. Đây là lựa chọn phù hợp cho nhiều hệ thống camera analog dân dụng và thương mại.

2. Công trình cần đi dây gọn, dễ quản lý

Ở nhà ở, cửa hàng hoặc văn phòng nhỏ, việc tích hợp dây tín hiệu và dây nguồn trong cùng một vỏ cáp giúp giảm số tuyến dây riêng, thuận tiện cho thi công và bảo trì.

3. Tuyến dây đáp ứng yêu cầu truyền tín hiệu và cấp nguồn

Trước khi lắp đặt, cần kiểm tra loại cáp, chiều dài tuyến, tiết diện dây nguồn và công suất camera. Với tuyến dài hoặc camera tiêu thụ điện lớn, cần tính sụt áp để đảm bảo điện áp tại camera nằm trong giới hạn cho phép.

Khi nào không nên dùng cáp camera liền nguồn?

1. Hệ thống sử dụng camera IP hoặc PoE

Camera IP truyền dữ liệu qua Ethernet; camera PoE còn có thể nhận nguồn qua cáp mạng. Vì vậy, cáp Cat5e, Cat6 hoặc loại cáp mạng phù hợp với thiết kế sẽ là lựa chọn thông dụng hơn so với cáp RG59 + 2C.

Tham khảo: So sánh cáp mạng Cat5e và Cat6

2. Công trình cần hạ tầng mạng linh hoạt để mở rộng

Nếu hệ thống dự kiến dùng chung hạ tầng cho camera, máy tính, Access Point hoặc các thiết bị mạng khác, cáp mạng có thể thuận tiện hơn cho việc mở rộng và quản lý.

3. Tuyến dài hoặc tải nguồn vượt khả năng của cáp

Không nên chỉ dựa vào việc hình ảnh vẫn truyền được để đánh giá tuyến cáp đạt yêu cầu. Cần kiểm tra riêng chất lượng tín hiệu và điện áp tại camera khi hoạt động.

4. Công trình rộng, có nhiều khu vực kết nối

Với nhà xưởng hoặc khuôn viên nhiều tòa nhà, phương án phù hợp có thể là kết hợp cáp đồng trục, cáp mạng, cáp quang và thiết bị trung gian tùy theo thiết kế tổng thể.

Tóm lại: Camera analog có thể ưu tiên cáp liền nguồn; camera IP/PoE thường dùng cáp mạng. Với tuyến dài hoặc camera công suất lớn, cần tính toán cả đường tín hiệu và đường cấp nguồn trước khi chọn cáp.

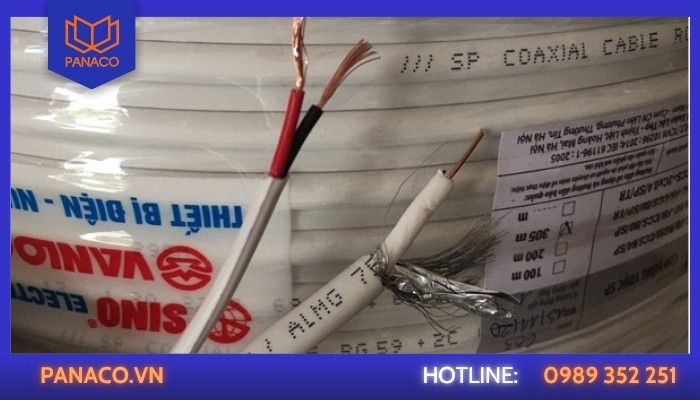

Những sai lầm thường gặp khi dùng cáp camera liền nguồn

6 sai lầm thường gặp khi dùng cáp camera liền nguồn

1. Nghĩ cáp liền nguồn không cần adapter

“Liền nguồn” nghĩa là dây tín hiệu và dây nguồn nằm chung một vỏ cáp, không có nghĩa là cáp tự tạo ra điện. Camera vẫn cần adapter hoặc bộ nguồn DC phù hợp.

2. Không tính sụt áp trên tuyến dài

Dây càng dài, tiết diện càng nhỏ hoặc camera tiêu thụ điện càng lớn thì nguy cơ sụt áp càng cao. Camera có thể chập chờn, tự khởi động lại hoặc mất hình khi bật hồng ngoại.

Với tuyến dài, cần kiểm tra cả tín hiệu và điện áp tại camera khi đang hoạt động.

3. Chỉ nhìn tên cáp mà bỏ qua chất lượng lõi

Cùng là RG59 + 2C nhưng cáp có thể khác nhau về vật liệu lõi, tiết diện dây nguồn và chất lượng sản xuất. Không nên chỉ chọn theo tên cáp hoặc giá bán; hãy kiểm tra thông số phù hợp với chiều dài tuyến và công suất camera.

4. Dùng cáp trong nhà ngoài trời

Cáp indoor không được thiết kế để chịu thời tiết trong thời gian dài. Khi đi dây ngoài trời, hãy chọn loại có vỏ bảo vệ phù hợp với nắng, mưa và độ ẩm. Nếu chôn ngầm, cần kiểm tra khả năng chôn trực tiếp và phương án bảo vệ theo thiết kế.

5. Bỏ qua chất lượng đầu nối

Đầu BNC bấm không chắc, tiếp xúc kém hoặc bị nước xâm nhập có thể gây nhiễu, mất hình và tín hiệu chập chờn. Cần kiểm tra đầu nối sau khi thi công và bảo vệ các điểm kết nối ngoài trời khỏi nước, độ ẩm.

6. Dùng cáp liền nguồn cho camera IP/PoE

Cáp RG59 + 2C chủ yếu dùng cho camera analog. Camera IP truyền dữ liệu qua Ethernet; camera PoE có thể nhận cả dữ liệu và nguồn qua cáp mạng.

Vì vậy, cần xác định đúng loại hệ thống trước khi chọn dây:

• Camera analog: cáp đồng trục liền nguồn, kết nối đầu ghi DVR/XVR.
• Camera IP: cáp mạng Ethernet, kết nối qua hạ tầng mạng.
• Camera PoE: cáp mạng Ethernet kết nối với PoE Switch hoặc PoE Injector phù hợp.

Lưu ý: Khi chọn cáp camera liền nguồn, hãy kiểm tra đúng loại cáp, chất lượng lõi, chiều dài tuyến, công suất camera và môi trường lắp đặt. Đặc biệt, với tuyến dài, cần đảm bảo cả tín hiệu hình ảnh lẫn nguồn điện đều ổn định.

Câu hỏi thường gặp về cáp camera liền nguồn

Cáp camera liền nguồn có cần adapter không?

Có. Cáp chỉ tích hợp dây tín hiệu và dây nguồn trong cùng một vỏ, vẫn cần adapter hoặc bộ nguồn DC phù hợp để cấp điện cho camera.

Cáp camera liền nguồn có dùng ngoài trời được không?

Có, nếu cáp được thiết kế cho môi trường ngoài trời hoặc có phương án bảo vệ phù hợp. Cáp dùng ngoài trời cần đáp ứng điều kiện nắng, mưa, độ ẩm và cách lắp đặt thực tế.

Vì sao camera ban ngày bình thường nhưng ban đêm bị mất hình?

Một nguyên nhân có thể là sụt áp. Khi bật hồng ngoại, camera có thể tiêu thụ dòng điện cao hơn, khiến điện áp tại camera giảm. Cần kiểm tra nguồn, tiết diện dây và điện áp tại camera khi hoạt động.

Cáp camera liền nguồn có dùng cho camera IP không?

Cáp RG59 + 2C chủ yếu dùng cho camera analog. Camera IP thường sử dụng cáp mạng Ethernet; camera PoE có thể truyền dữ liệu và nguồn qua cáp mạng phù hợp.
