Camera Analog dùng dây gì? Cách chọn cáp phù hợp

Camera Analog thường sử dụng cáp đồng trục RG59 hoặc RG6 để truyền tín hiệu hình ảnh về đầu ghi. Nếu muốn truyền tín hiệu và cấp nguồn trên cùng tuyến dây, bạn có thể chọn cáp liền nguồn như RG59 + 2C.

Để chọn đúng loại cáp, cần xem xét chuẩn camera (AHD, TVI, CVI), khoảng cách kéo dây, chất lượng cáp, đầu nối và yêu cầu cấp nguồn. Trong bài viết này, PANACO sẽ hướng dẫn cách chọn cáp phù hợp, so sánh RG59 với RG6 và xác định khoảng cách truyền dẫn để hệ thống camera hoạt động ổn định, hạn chế lỗi mất tín hiệu hoặc sụt áp.

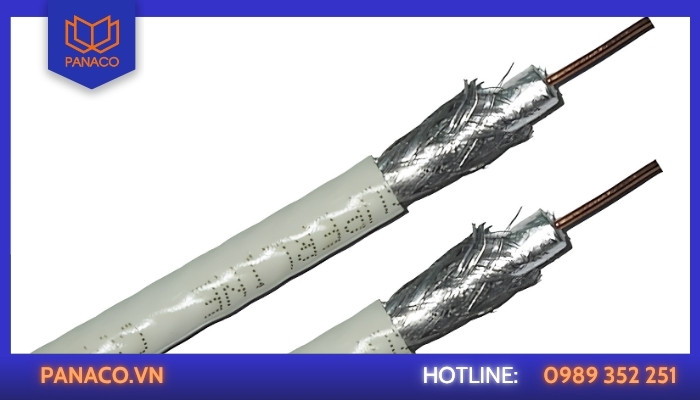

Camera Analog dùng dây gì?

Camera Analog thường sử dụng cáp đồng trục RG59 hoặc RG6

Camera Analog thường sử dụng cáp đồng trục RG59 hoặc RG6 để truyền tín hiệu hình ảnh từ camera về đầu ghi. Nếu cần truyền tín hiệu và cấp nguồn trên cùng tuyến dây, bạn có thể chọn cáp đồng trục liền nguồn như RG59 + 2C.

Các loại cáp phổ biến gồm:

• RG59: Thường dùng cho hệ thống camera Analog thông thường, có ưu điểm là tương đối nhỏ gọn và dễ thi công.
• RG6: Có kích thước lớn hơn trong nhiều thiết kế, phù hợp khi thông số truyền dẫn đáp ứng yêu cầu của hệ thống.
• Cáp đồng trục chuyên dụng CCTV: Được thiết kế cho hệ thống giám sát, với chất lượng và cấu tạo tùy từng sản phẩm.
• Cáp đồng trục liền nguồn: Tích hợp dây tín hiệu và lõi cấp nguồn, giúp việc đi dây gọn gàng hơn.

Việc chọn RG59 hay RG6 cần dựa vào khoảng cách truyền, thông số suy hao, chuẩn tín hiệu camera và điều kiện thi công, không chỉ dựa vào tên cáp.

Camera Analog có cần dây nguồn riêng không?

Không nhất thiết. Có hai cách đi dây phổ biến:

• Dùng dây tín hiệu và dây nguồn riêng: Cho phép lựa chọn từng loại dây theo nhu cầu, nhưng cần thi công và quản lý hai đường dây.
• Dùng cáp đồng trục liền nguồn: Chẳng hạn RG59 + 2C, trong đó cáp đồng trục truyền hình ảnh còn hai lõi đi kèm cấp nguồn cho camera.

Cáp liền nguồn giúp giảm sự rườm rà khi đi dây, nhưng vẫn cần chọn tiết diện lõi nguồn phù hợp với công suất camera và chiều dài tuyến để hạn chế sụt áp.

Lưu ý, cáp liền nguồn chỉ tích hợp đường dây tín hiệu và dây cấp nguồn; camera vẫn cần được kết nối với nguồn điện phù hợp.

Camera Analog có dùng dây mạng được không?

Có thể sử dụng cáp xoắn đôi như cáp mạng trong một số hệ thống, nhưng thường cần thiết bị chuyển đổi video balun tương thích. Khả năng sử dụng phụ thuộc vào chuẩn tín hiệu, khoảng cách và thiết bị thực tế.

Nếu lắp đặt hệ thống mới, cáp đồng trục vẫn là lựa chọn phổ biến cho camera Analog. Cáp mạng phù hợp hơn khi cần tận dụng hạ tầng có sẵn và đã xác định được phương án kết nối tương thích.

Tóm lại, nếu chưa có yêu cầu đặc biệt, bạn nên cân nhắc RG59 hoặc RG6 theo thông số truyền dẫn. Nếu muốn đi chung tín hiệu và nguồn, hãy chọn cáp đồng trục liền nguồn phù hợp với camera và khoảng cách lắp đặt.

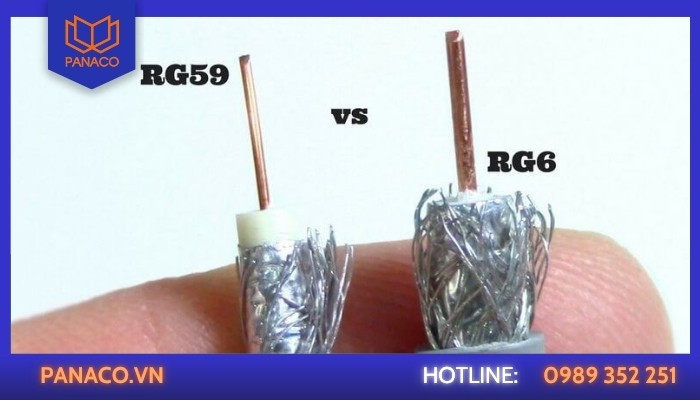

Camera AHD, TVI, CVI dùng dây gì?

Camera AHD, TVI/HDTVI và CVI/HDCVI dùng cáp đồng trục RG59/RG6

Camera AHD, TVI/HDTVI và CVI/HDCVI thường sử dụng cáp đồng trục RG59 hoặc RG6 để truyền tín hiệu hình ảnh về đầu ghi. Nếu cần truyền tín hiệu và cấp nguồn trên cùng tuyến dây, có thể chọn cáp đồng trục liền nguồn như RG59 + 2C.

Việc lựa chọn cáp không phụ thuộc riêng vào công nghệ camera mà còn dựa vào khoảng cách truyền, chất lượng cáp và điều kiện thi công.

Cách chọn dây cho camera AHD, TVI và CVI

• RG59: Phù hợp với nhiều hệ thống camera Analog HD thông thường, tương đối nhỏ gọn và dễ thi công.
• RG6: Có thể cân nhắc khi thông số truyền dẫn đáp ứng yêu cầu của tuyến dây.
• Cáp đồng trục liền nguồn: Giúp đi chung đường tín hiệu và nguồn, nhưng cần chọn tiết diện lõi nguồn phù hợp để hạn chế sụt áp.

Không nên mặc định RG6 luôn tốt hơn RG59. Khi chọn cáp, hãy kiểm tra thông số suy hao, cấu tạo lõi dẫn, lớp chống nhiễu và yêu cầu truyền dẫn của camera, đầu ghi.

AHD, TVI và CVI có dùng chung cáp được không?

Nhìn chung, cả ba công nghệ đều có thể sử dụng cáp đồng trục. Tuy nhiên, camera và đầu ghi vẫn cần hỗ trợ chuẩn tín hiệu tương ứng; dùng cùng loại cáp không đồng nghĩa mọi thiết bị đều tương thích với nhau.

Để hệ thống hoạt động ổn định, cần lưu ý:

• Khoảng cách truyền: Tuyến dây dài cần được kiểm tra kỹ về suy hao tín hiệu.
• Đầu nối BNC: Chọn loại tương thích với cáp và lắp đặt chắc chắn.
• Môi trường thi công: Với khu vực có độ ẩm cao hoặc lắp ngoài trời, cần chọn cáp có vỏ phù hợp.
• Nguồn cấp: Nếu dùng cáp liền nguồn, cần tính đến chiều dài dây và mức tiêu thụ điện của camera.

Nếu nâng cấp hệ thống Analog cũ, bạn nên kiểm tra chất lượng cáp và đầu nối hiện tại trước khi quyết định thay dây. Khi tuyến cáp vẫn đáp ứng yêu cầu của hệ thống mới, việc thay toàn bộ có thể không cần thiết.

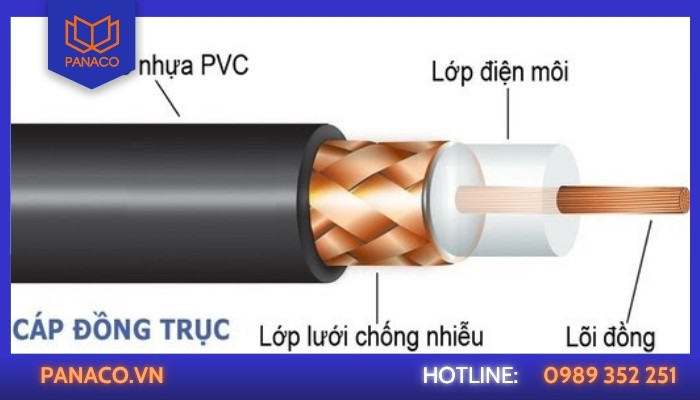

Cáp đồng trục camera là gì?

Cáp đồng trục phù hợp với hệ thống camera Analog nhờ khả năng truyền tín hiệu video

Cáp đồng trục là loại dây được sử dụng phổ biến để truyền tín hiệu hình ảnh từ camera Analog về đầu ghi. Cáp gồm lõi dẫn tín hiệu ở giữa, lớp cách điện, lớp chống nhiễu và vỏ bảo vệ bên ngoài, giúp truyền video ổn định khi được lựa chọn và lắp đặt đúng cách.

Một số loại cáp đồng trục thường dùng cho camera gồm RG59, RG6 và cáp đồng trục liền nguồn RG59 + 2C. Trong đó, cáp liền nguồn tích hợp thêm hai lõi cấp điện, giúp truyền tín hiệu và cấp nguồn cho camera trên cùng một tuyến dây.

Vì sao camera Analog thường dùng cáp đồng trục?

Cáp đồng trục phù hợp với hệ thống camera Analog nhờ khả năng truyền tín hiệu video và hạn chế ảnh hưởng của nhiễu điện từ. Tuy nhiên, chất lượng hình ảnh còn phụ thuộc vào chất lượng cáp, chiều dài đường dây, đầu nối BNC và cách thi công.

Nếu camera bị nhiễu, sọc hình hoặc mất tín hiệu, cần kiểm tra cả dây dẫn, đầu nối và nguồn điện thay vì chỉ tập trung vào camera.

Cáp đồng trục camera có khác cáp truyền hình không?

Cáp đồng trục dùng cho camera và truyền hình có thể có hình dáng tương tự, nhưng không phải loại nào cũng thay thế được cho nhau. Khi lựa chọn, cần kiểm tra trở kháng, chất lượng lõi dẫn, lớp chống nhiễu và mức suy hao tín hiệu để bảo đảm phù hợp với hệ thống camera.

Ngoài ra, nên chọn cáp có lớp vỏ đáp ứng điều kiện lắp đặt, đặc biệt khi đi dây ngoài trời hoặc trong môi trường ẩm. Không nên chỉ dựa vào tên RG59, RG6 hay hình thức bên ngoài để đánh giá chất lượng cáp.

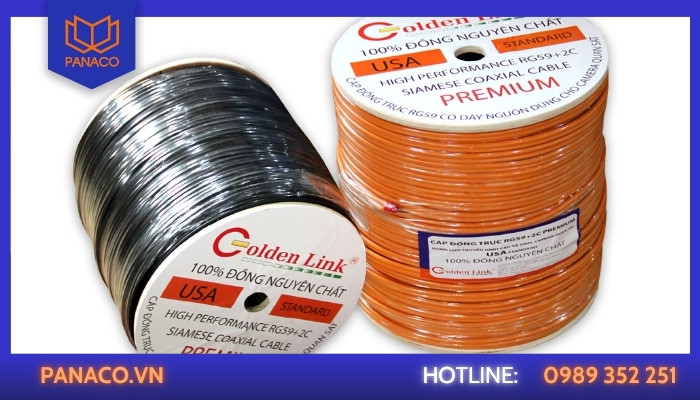

Cáp camera liền nguồn là gì?

Cáp camera liền nguồn phổ biến là RG59 + 2C

Cáp camera liền nguồn là loại cáp tích hợp đường truyền tín hiệu video và dây cấp nguồn trong cùng một lớp vỏ, giúp việc đi dây camera Analog gọn gàng hơn. Loại phổ biến là RG59 + 2C, gồm cáp đồng trục truyền hình ảnh về đầu ghi và hai lõi dây cấp điện cho camera.

Lưu ý, cáp liền nguồn không tự tạo ra điện. Camera vẫn cần được cấp nguồn từ adapter hoặc bộ nguồn phù hợp.

Ưu điểm của cáp camera liền nguồn

• Thi công gọn gàng: Tín hiệu và nguồn đi chung một tuyến cáp, giảm số lượng dây riêng lẻ.
• Dễ quản lý: Thuận tiện khi đánh dấu, kiểm tra và bảo trì hệ thống.
• Phù hợp với hệ thống Analog: Thích hợp cho nhiều công trình nhà ở, cửa hàng và hệ thống có tuyến dây đơn giản.

Tuy nhiên, cáp liền nguồn không phải lúc nào cũng tốt hơn phương án đi dây riêng. Việc lựa chọn còn phụ thuộc vào khoảng cách truyền, thiết kế hệ thống và cách cấp nguồn.

Cách chọn cáp camera liền nguồn phù hợp

Khi chọn cáp RG59 + 2C, bạn nên chú ý ba yếu tố:

• Chất lượng cáp đồng trục: Kiểm tra lõi dẫn, lớp chống nhiễu và thông số suy hao để bảo đảm truyền tín hiệu ổn định.
• Tiết diện lõi nguồn: Dây nguồn cần phù hợp với công suất camera và chiều dài tuyến dây nhằm hạn chế sụt áp.
• Môi trường lắp đặt: Nếu đi dây ngoài trời hoặc nơi ẩm ướt, hãy chọn cáp có vỏ bảo vệ phù hợp.

Với tuyến dây dài, cần tính toán riêng cả suy hao tín hiệu và sụt áp nguồn. Nếu nguồn cấp không ổn định, camera có thể hoạt động chập chờn dù đường truyền video vẫn đáp ứng yêu cầu.

Tóm lại: Cáp camera liền nguồn là lựa chọn thuận tiện khi cần kết hợp đường tín hiệu và nguồn trên cùng tuyến dây. Tuy nhiên, hãy căn cứ vào khoảng cách, chất lượng cáp và yêu cầu cấp điện thực tế để quyết định sử dụng cáp liền nguồn hay đi dây riêng.

Xem thêm: Cáp camera liền nguồn là gì? Cấu tạo và cách chọn

Camera Analog kéo dây được bao xa?

Khoảng cách kéo dây của camera Analog không có một giới hạn chung cho mọi hệ thống. Khả năng truyền tín hiệu phụ thuộc vào loại camera, chuẩn tín hiệu, chất lượng cáp, đầu nối và thông số của thiết bị. Vì vậy, cần kiểm tra khuyến nghị của nhà sản xuất thay vì chỉ dựa vào một con số cố định.

Camera Analog thông thường và các dòng Analog HD như AHD, TVI, CVI có thể có yêu cầu truyền dẫn khác nhau. Ngay cả khi sử dụng cùng loại cáp RG59 hoặc RG6, chất lượng hình ảnh vẫn có thể khác nhau tùy cấu tạo cáp và điều kiện thi công.

Dấu hiệu khi dây camera Analog quá dài

Khi tín hiệu suy hao hoặc đường truyền không đáp ứng yêu cầu, hệ thống có thể xuất hiện các tình trạng:

• Hình ảnh bị nhiễu, mờ hoặc sai màu.
• Tín hiệu chập chờn, mất hình.
• Chất lượng hình ảnh không đáp ứng nhu cầu quan sát.

Ngoài chiều dài dây, đầu nối BNC lỏng, cáp kém chất lượng hoặc đi dây gần nguồn gây nhiễu cũng có thể dẫn đến các lỗi tương tự. Vì vậy, cần kiểm tra toàn bộ đường truyền trước khi kết luận nguyên nhân do dây quá dài.

Cách xử lý khi cần kéo camera Analog đi xa

Nếu tuyến dây vượt quá khả năng truyền dẫn của hệ thống, bạn có thể cân nhắc các phương án sau:

• Chọn cáp phù hợp hơn: Kiểm tra thông số suy hao và chất lượng cáp; không nên mặc định RG6 luôn tốt hơn RG59.
• Kiểm tra đầu nối và đường dây: Đảm bảo đầu BNC được lắp đúng kỹ thuật, các điểm nối chắc chắn và cáp không bị hư hỏng.
• Sử dụng thiết bị hỗ trợ truyền dẫn: Có thể cân nhắc bộ truyền dẫn hoặc extender tương thích với chuẩn tín hiệu đang dùng.
• Điều chỉnh phương án thiết kế: Với công trình có khoảng cách lớn, nên đánh giá lại vị trí thiết bị và phương án truyền dẫn thay vì cố kéo dài một tuyến cáp không phù hợp.

Lưu ý: Khi thiết kế hệ thống camera Analog, hãy căn cứ vào thông số của camera, đầu ghi và cáp thực tế. Không nên chọn chiều dài dây chỉ dựa trên con số tham khảo, bởi mục tiêu quan trọng nhất vẫn là bảo đảm hình ảnh ổn định và đáp ứng nhu cầu giám sát.

Xem thêm: Dây camera kéo tối đa bao xa? Giới hạn theo từng loại

Camera Analog có cần dây chống nhiễu không?

Camera Analog không phải lúc nào cũng cần loại cáp chống nhiễu chuyên dụng. Với môi trường thông thường, cáp đồng trục chất lượng tốt, có lớp chống nhiễu phù hợp thường đáp ứng nhu cầu truyền tín hiệu. Tuy nhiên, nếu lắp đặt gần đường điện công suất lớn, động cơ, biến tần hoặc trong nhà xưởng, bạn cần chú ý hơn đến khả năng chống nhiễu của cáp và cách đi dây.

Khi nào nên chọn cáp chống nhiễu tốt?

Bạn nên ưu tiên cáp có cấu tạo chống nhiễu phù hợp khi hệ thống camera được lắp đặt trong các môi trường như:

• Nhà xưởng, nhà máy: Có nhiều động cơ, máy móc và tủ điện hoạt động cùng lúc.
• Khu vực gần đường điện: Tuyến cáp camera phải đi gần hoặc song song với dây điện công suất lớn.
• Tuyến truyền dẫn dài: Cần chú ý đến chất lượng cáp, mức suy hao và điều kiện thi công để duy trì tín hiệu ổn định.

Khi lựa chọn, không nên chỉ dựa vào tên RG59 hoặc RG6. Hãy kiểm tra cấu tạo lớp chống nhiễu, chất lượng lõi dẫn và thông số kỹ thuật của cáp để chọn loại phù hợp với hệ thống.

Cáp chống nhiễu có giúp hình ảnh luôn ổn định không?

Không hoàn toàn. Cáp chống nhiễu tốt có thể hạn chế ảnh hưởng từ môi trường, nhưng hình ảnh vẫn có thể bị nhiễu do nguồn điện không ổn định, đầu nối BNC lắp sai kỹ thuật, cách đi dây chưa phù hợp hoặc vấn đề tiếp địa.

Để giảm nguy cơ nhiễu tín hiệu camera Analog, bạn nên:

• Hạn chế đi dây camera sát hoặc song song kéo dài với đường điện công suất lớn.
• Chọn cáp phù hợp với môi trường trong nhà hoặc ngoài trời.
• Kiểm tra đầu nối và nguồn cấp trước khi thay cáp.
• Với nhà xưởng, nên khảo sát tuyến điện và vị trí máy móc trước khi thi công.

Tóm lại: Khi chọn dây cho camera Analog, hãy căn cứ vào môi trường lắp đặt thay vì mặc định phải dùng cáp chống nhiễu chuyên dụng. Cáp phù hợp kết hợp với cách đi dây và cấp nguồn đúng kỹ thuật sẽ giúp hệ thống hoạt động ổn định hơn.

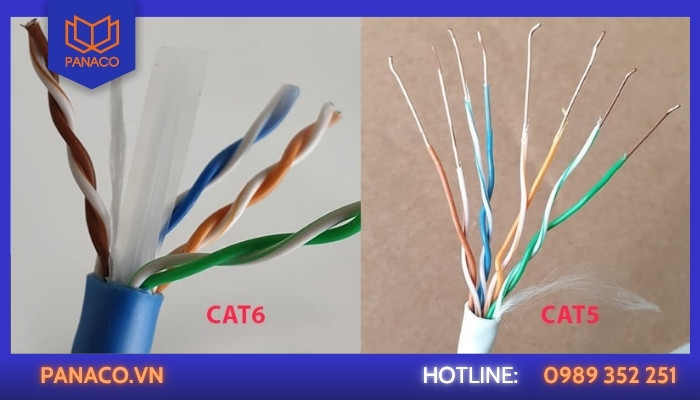

Camera Analog dùng dây mạng được không?

Camera Analog có thể sử dụng Cat5e hoặc Cat6 để truyền tín hiệu

Có, camera Analog có thể sử dụng cáp mạng để truyền tín hiệu trong một số trường hợp, nhưng không thể cắm trực tiếp dây mạng vào cổng BNC thông thường của camera. Hệ thống cần có thiết bị chuyển đổi phù hợp, thường là video balun.

Sơ đồ kết nối cơ bản: Camera Analog → Balun → Cáp mạng xoắn đôi → Balun → Đầu ghi DVR

Video balun cho phép truyền tín hiệu video qua cặp dây xoắn đôi của cáp mạng. Phương án này không biến camera Analog thành camera IP mà chỉ thay đổi môi trường truyền dẫn.

Khi nào nên dùng dây mạng cho camera Analog?

Cáp mạng có thể là lựa chọn phù hợp trong các trường hợp:

• Tận dụng hạ tầng có sẵn: Công trình đã đi cáp mạng và muốn hạn chế kéo thêm dây mới.
• Hệ thống có thiết kế truyền dẫn riêng: Cáp xoắn đôi kết hợp thiết bị chuyển đổi đáp ứng yêu cầu của công trình.
• Cần linh hoạt trong thi công: Tuyến dây và thiết bị hiện có phù hợp với phương án truyền tín hiệu qua balun.

Tuy nhiên, trước khi triển khai, cần kiểm tra chuẩn tín hiệu của camera, khả năng tương thích của balun, chất lượng cáp và khoảng cách truyền. Không phải mọi loại cáp mạng hay thiết bị chuyển đổi đều đáp ứng giống nhau.

Nên dùng cáp mạng hay cáp đồng trục cho camera Analog?

Với hệ thống camera Analog thông thường, cáp đồng trục RG59 hoặc RG6 vẫn là lựa chọn phổ biến vì phù hợp với kiểu kết nối trực tiếp qua đầu BNC. Cáp mạng kết hợp balun đáng cân nhắc khi cần tận dụng hạ tầng có sẵn hoặc khi thiết kế hệ thống yêu cầu phương án này.

Khi lựa chọn, nên cân nhắc:

• Cáp đồng trục: Phù hợp với hệ thống sử dụng kết nối BNC và cần phương án truyền dẫn đơn giản.
• Cáp mạng kết hợp balun: Phù hợp khi có thiết bị chuyển đổi tương thích và cáp đáp ứng yêu cầu truyền dẫn.

Lưu ý: Không nên thay cáp đồng trục bằng cáp mạng chỉ vì thấy một hệ thống khác đang sử dụng hiệu quả. Hãy kiểm tra thiết bị, khoảng cách, chất lượng cáp và chi phí thi công để chọn phương án phù hợp.

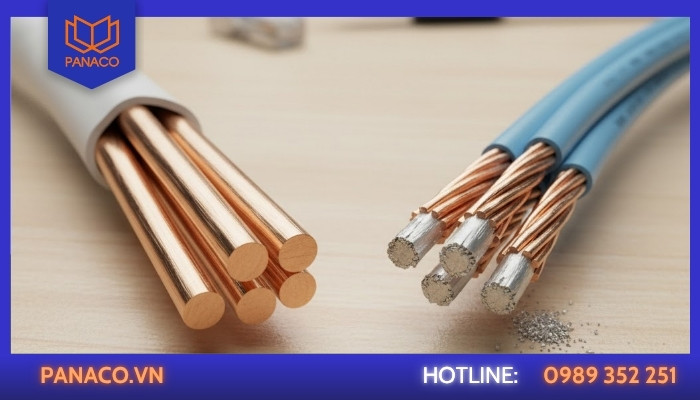

Camera Analog nên dùng cáp đồng trục lõi đồng hay lõi CCA?

So sánh cáp lõi đồng nguyên chất và cáp CCA

Khi chọn dây cho camera Analog, ngoài loại cáp RG59 hoặc RG6, bạn cũng nên quan tâm đến vật liệu lõi dẫn tín hiệu. Hai loại thường gặp là cáp lõi đồng nguyên chất và cáp CCA (lõi nhôm phủ đồng). Chúng khác nhau về đặc tính dẫn điện, giá thành và mức độ phù hợp với từng hệ thống.

Cáp đồng trục lõi đồng nguyên chất

Cáp lõi đồng sử dụng đồng làm vật liệu dẫn chính, có khả năng dẫn điện tốt và thường được ưu tiên cho hệ thống cần độ ổn định lâu dài. Khi lựa chọn, bạn vẫn cần kiểm tra tiết diện lõi, lớp chống nhiễu, thông số suy hao và chất lượng hoàn thiện của cáp.

Cáp đồng trục lõi CCA

CCA là loại lõi nhôm được phủ một lớp đồng bên ngoài, thường có giá thành thấp hơn cáp lõi đồng nguyên chất. Tuy nhiên, đặc tính dẫn điện khác biệt khiến loại cáp này cần được cân nhắc kỹ, đặc biệt với tuyến dây dài hoặc cáp liền nguồn cần truyền tải điện đến camera.

Nên chọn loại lõi nào cho camera Analog?

• Cáp lõi đồng nguyên chất: Nên ưu tiên khi cần đường truyền đáng tin cậy, sử dụng lâu dài hoặc tuyến cáp có yêu cầu kỹ thuật cao.
• Cáp CCA: Cần kiểm tra kỹ thông số và khả năng đáp ứng của sản phẩm trước khi sử dụng, nhất là với tuyến dây dài hoặc có cấp nguồn qua cáp.

Lưu ý: Không nên đánh giá chất lượng chỉ dựa vào tên RG59, RG6 hay vật liệu lõi. Hãy xem đồng thời cấu tạo cáp, khoảng cách lắp đặt, yêu cầu cấp nguồn và thông số từ nhà sản xuất để chọn đúng loại phù hợp.

Tham khảo: Cáp CCA có dùng cho camera không

Cách chọn dây camera Analog theo môi trường và nhu cầu

Để chọn dây cho camera Analog phù hợp, bạn cần xem xét môi trường lắp đặt, khoảng cách truyền dẫn, cách cấp nguồn và điều kiện thi công. Cáp đồng trục RG59 hoặc RG6 phù hợp với nhiều hệ thống, nhưng mỗi công trình có thể cần phương án khác nhau.

Chọn dây camera Analog theo môi trường lắp đặt

• Nhà ở, cửa hàng, văn phòng: Có thể ưu tiên cáp đồng trục RG59 hoặc cáp liền nguồn nếu muốn đi dây gọn. Với tuyến cáp gần tủ điện hoặc thiết bị công suất lớn, vẫn cần chú ý cách đi dây để hạn chế nhiễu.
• Khu vực ngoài trời: Chọn cáp có vỏ phù hợp với điều kiện nắng, mưa, tia UV và độ ẩm. Nếu tuyến dây có nguy cơ va đập hoặc bị chuột cắn, nên bổ sung ống luồn hay biện pháp bảo vệ phù hợp.
• Nhà xưởng: Cần khảo sát vị trí motor, biến tần, tủ điện và đường dây động lực. Ngoài chất lượng cáp, hãy chú ý khoảng cách với nguồn gây nhiễu, nguồn cấp camera và hệ thống tiếp địa.

Chọn dây theo khoảng cách và cách cấp nguồn

Với tuyến dây ngắn, có thể chọn cáp đáp ứng thông số của camera và đầu ghi mà không cần sử dụng giải pháp quá phức tạp. Khi khoảng cách tăng lên, cần kiểm tra mức suy hao tín hiệu, chất lượng đầu nối và khả năng truyền dẫn theo khuyến nghị của nhà sản xuất.

Nếu sử dụng cáp camera liền nguồn RG59 + 2C, hãy kiểm tra thêm tiết diện lõi nguồn và mức sụt áp trên toàn tuyến. Với hệ thống nhiều camera, nên tính trước chiều dài từng tuyến, vị trí đặt đầu ghi, phương án cấp nguồn và cách quản lý dây để thuận tiện bảo trì.

Chọn dây theo nhu cầu sử dụng

Với cáp mạng kết hợp balun, cần kiểm tra chất lượng cáp, chuẩn tín hiệu và khả năng tương thích của thiết bị ở hai đầu. Không nên mặc định mọi tuyến cáp mạng có sẵn đều phù hợp để truyền tín hiệu camera Analog.

Tóm lại: Không có một loại dây phù hợp cho mọi công trình. Hãy xác định môi trường, khoảng cách, yêu cầu cấp nguồn và phương án thi công trước khi chọn RG59, RG6, cáp liền nguồn hoặc giải pháp truyền dẫn khác. Chọn đúng cáp ngay từ đầu sẽ giúp hệ thống dễ lắp đặt, vận hành ổn định và thuận tiện bảo trì hơn.

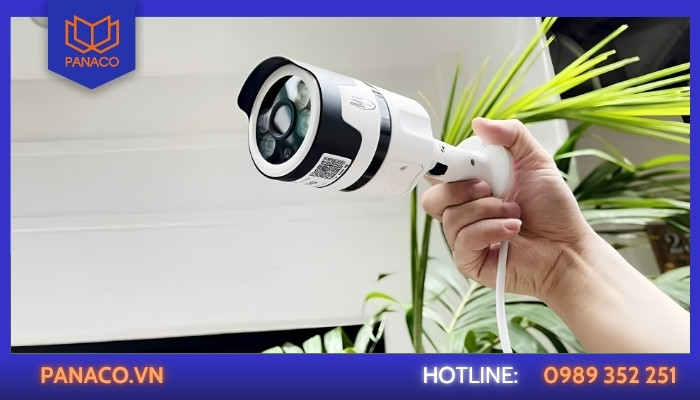

Những sai lầm khi chọn dây cho camera Analog

Những sai lầm cần tránh khi lựa chọn và lắp đặt dây camera

Chọn sai cáp hoặc thi công không đúng cách có thể khiến camera Analog bị nhiễu, mất tín hiệu hoặc hoạt động không ổn định. Dưới đây là những sai lầm cần tránh khi lựa chọn và lắp đặt dây camera.

1. Chỉ chọn cáp theo tên RG59 hoặc RG6

RG59 và RG6 là các loại cáp đồng trục phổ biến, nhưng tên gọi không phản ánh toàn bộ chất lượng sản phẩm. Cáp cùng loại vẫn có thể khác nhau về vật liệu lõi, lớp chống nhiễu và mức suy hao.

Cách khắc phục: Kiểm tra thông số kỹ thuật và chọn cáp phù hợp với camera, khoảng cách truyền dẫn và điều kiện lắp đặt. Không nên mặc định RG6 luôn tốt hơn RG59.

Xem thêm: So sánh Cáp RG59 vs RG6

2. Kéo dây quá xa mà không kiểm tra khả năng truyền dẫn

Tuyến cáp dài có thể làm tăng suy hao tín hiệu, ảnh hưởng đến chất lượng hình ảnh nếu cáp hoặc phương án truyền dẫn không đáp ứng yêu cầu.

Cách khắc phục: Tham khảo giới hạn truyền dẫn do nhà sản xuất khuyến nghị, đồng thời kiểm tra đầu nối và tính toán riêng khoảng cách cấp nguồn để hạn chế sụt áp.

3. Đi dây gần nguồn gây nhiễu

Đi cáp camera sát hoặc song song kéo dài với dây điện động lực có thể làm tăng nguy cơ nhiễu, nhất là tại nhà xưởng có motor, biến tần và máy móc công suất lớn.

Cách khắc phục: Khảo sát tuyến dây trước khi thi công, hạn chế đi chung hoặc quá gần đường điện công suất lớn khi có thể. Chọn cáp có khả năng chống nhiễu phù hợp với môi trường.

4. Bỏ qua yêu cầu cấp nguồn

Cáp truyền tín hiệu tốt không đồng nghĩa nguồn điện đến camera luôn ổn định. Với cáp liền nguồn, tiết diện lõi nguồn và chiều dài tuyến dây đều ảnh hưởng đến độ sụt áp.

Cách khắc phục Kiểm tra công suất camera, thông số nguồn và chiều dài dây. Nếu camera hoạt động chập chờn, hãy kiểm tra cả nguồn cấp lẫn đường tín hiệu thay vì chỉ thay cáp.

5. Dùng cáp không phù hợp với môi trường ngoài trời

Cáp không có lớp vỏ phù hợp có thể nhanh xuống cấp khi tiếp xúc với nắng, nước, độ ẩm hoặc tác động cơ học.

Cách khắc phục: Chọn cáp đáp ứng điều kiện lắp đặt thực tế và bổ sung ống bảo vệ khi cần. Không nên chỉ dựa vào nhãn “outdoor” mà bỏ qua vị trí và cách thi công.

6. Không kiểm tra toàn tuyến sau khi lắp đặt

Camera lên hình ngay sau khi thi công chưa chắc đã hoạt động ổn định trong mọi điều kiện. Đầu BNC lắp lỏng, mối nối kém hoặc nguồn cấp không đủ vẫn có thể gây lỗi khi hệ thống vận hành.

Cách khắc phục: Khi nghiệm thu, hãy kiểm tra chất lượng hình ảnh, đầu nối, mối nối, nguồn điện tại camera và tình trạng cáp. Nên thử hoạt động trong các chế độ sử dụng thực tế trước khi bàn giao.

Tóm lại: Để chọn đúng dây cho camera Analog, cần xem xét đồng thời loại cáp, khoảng cách, môi trường, nguồn cấp và cách thi công. Đừng chỉ chọn theo giá hoặc tên RG59, RG6; kiểm tra đúng thông số và nghiệm thu toàn tuyến sẽ giúp hệ thống hoạt động ổn định, dễ bảo trì hơn.

Cách kiểm tra dây trước khi lắp camera Analog

Trước khi lắp camera Analog, cần kiểm tra loại cáp, tình trạng dây và các đầu nối để hạn chế lỗi mất hình, nhiễu tín hiệu hoặc nguồn cấp không ổn định. Với công trình đã có sẵn dây, không nên mặc định cáp vẫn sử dụng tốt mà cần kiểm tra thực tế.

1. Kiểm tra loại và tình trạng cáp

• Đúng loại cáp: Xác định cáp đồng trục RG59, RG6 hay cáp liền nguồn; kiểm tra mức độ phù hợp với hệ thống camera.
• Vỏ cáp nguyên vẹn: Không sử dụng đoạn dây bị nứt, dập bẹp, ngấm nước hoặc hư hỏng do tác động bên ngoài.
• Thông số rõ ràng: Kiểm tra vật liệu lõi, cấu tạo chống nhiễu và thông số kỹ thuật theo thông tin nhà sản xuất.

Nếu tận dụng cáp cũ, cần kiểm tra cả những đoạn dây âm tường, trong ống hoặc ngoài trời nếu có thể tiếp cận.

2. Kiểm tra đầu nối BNC và đường nguồn

Với cáp đồng trục, đầu BNC phải tương thích với loại cáp và được lắp chắc chắn. Kiểm tra các điểm tiếp xúc, tình trạng oxy hóa và nguy cơ chạm chập giữa lõi tín hiệu với lớp chống nhiễu.

Nếu sử dụng cáp liền nguồn, cần kiểm tra thêm dây cấp điện và đo điện áp tại camera khi cần, đặc biệt với tuyến dây dài. Nguồn cấp phải đáp ứng yêu cầu của thiết bị trong điều kiện hoạt động thực tế.

3. Kiểm tra tín hiệu sau khi kết nối

Sau khi kết nối camera với đầu ghi DVR, hãy kiểm tra:

• Hình ảnh có rõ và ổn định không.
• Có hiện tượng nhiễu, sọc hình hoặc mất tín hiệu không.
• Camera có hoạt động bình thường khi chuyển sang chế độ ban đêm, bật hồng ngoại không.
• Nguồn cấp có ổn định khi camera hoạt động không.

Nếu chỉ một camera gặp lỗi, nên kiểm tra riêng tuyến cáp, đầu nối và nguồn cấp trước khi kết luận thiết bị bị hỏng.

4. Đánh số và ghi nhận kết quả kiểm tra

Với hệ thống nhiều camera, nên đánh số từng tuyến dây, ghi lại vị trí camera và kiểm tra lần lượt trước khi bàn giao. Cách làm này giúp xác định nhanh đường dây khi cần sửa chữa hoặc thay thế sau này.

Lưu ý: Một tuyến cáp đạt yêu cầu không chỉ cần lên hình mà còn phải truyền tín hiệu và cấp nguồn ổn định trong điều kiện vận hành thực tế. Kiểm tra kỹ trước khi lắp đặt sẽ giúp hạn chế lỗi và giảm thời gian bảo trì.

Panaco tư vấn và thi công hệ thống camera Analog

Với hệ thống camera Analog, Panaco không chỉ chọn camera rồi kéo dây. Trước khi thi công, đội kỹ thuật cần xác định loại camera, khoảng cách, môi trường và phương án cấp nguồn để lựa chọn cáp phù hợp ngay từ đầu.

Quy trình cơ bản gồm:

Khảo sát → xác định chuẩn camera → tính khoảng cách → chọn cáp → tính đường nguồn → đi dây → bấm BNC → cấp nguồn → kiểm tra hình ảnh → cấu hình đầu ghi → nghiệm thu.

Quy trình thực tế

1. Khảo sát công trình

Xác định vị trí camera, vị trí đặt DVR, nguồn điện, đường đi dây và những khu vực có thể ảnh hưởng đến tín hiệu.

2. Xác định chuẩn camera

Kiểm tra camera sử dụng AHD, TVI, CVI hoặc chuẩn Analog tương ứng để lựa chọn phương án truyền dẫn phù hợp.

3. Tính khoảng cách

Đo hoặc xác định chiều dài từng tuyến từ camera về đầu ghi, đồng thời xem xét các tuyến có khoảng cách lớn.

4. Chọn cáp

Lựa chọn cáp đồng trục, cáp liền nguồn hoặc phương án truyền dẫn khác dựa trên khoảng cách, môi trường và yêu cầu của hệ thống.

5. Tính đường nguồn

Kiểm tra vị trí cấp nguồn, công suất camera và khả năng sụt áp trên các tuyến dây dài.

6. Đi dây

Thi công cáp theo tuyến đã thiết kế, hạn chế đi sát các nguồn gây nhiễu và bảo vệ dây phù hợp với môi trường.

7. Bấm BNC và đấu nối

Đầu BNC được đấu đúng kỹ thuật, kiểm tra các điểm tiếp xúc và hạn chế những mối nối không cần thiết.

8. Cấp nguồn và kiểm tra

Kiểm tra nguồn tại camera, sau đó kiểm tra tín hiệu hình ảnh trên đầu ghi.

9. Cấu hình đầu ghi

Thiết lập các thông số cần thiết của DVR, thời gian, ghi hình, ổ cứng và các chức năng theo yêu cầu sử dụng.

10. Nghiệm thu

Kiểm tra toàn bộ camera, hình ảnh, nguồn, ghi hình và khả năng hoạt động thực tế trước khi bàn giao.

Hình ảnh thi công thực tế

Có thể sử dụng một cụm ảnh nhỏ gồm:

• Cuộn cáp trước khi thi công.
• Tuyến dây camera đang được kéo.
• Đầu BNC sau khi bấm.
• Hộp kỹ thuật và các điểm đấu nối.
• DVR/đầu ghi.
• Bộ nguồn camera.
• Camera Analog sau khi hoàn thiện.

Những hình ảnh này không cần chỉnh sửa quá cầu kỳ. Một vài ảnh thi công thật, có bối cảnh công trình rõ ràng thường có giá trị hơn một loạt ảnh quảng cáo đẹp nhưng không chứng minh được Panaco đã thực sự thi công.

Câu hỏi thường gặp về dây camera Analog

Camera Analog dùng dây gì?

Camera Analog thường sử dụng cáp đồng trục như RG59, RG6 hoặc các loại cáp chuyên dụng cho camera. Một số hệ thống có thể sử dụng cáp liền nguồn hoặc cáp xoắn đôi kết hợp thiết bị truyền dẫn phù hợp. Việc chọn dây phụ thuộc vào loại camera, khoảng cách, môi trường và phương án cấp nguồn.

Camera AHD dùng dây gì?

Camera AHD thường sử dụng cáp đồng trục để truyền tín hiệu về đầu ghi. RG59 là lựa chọn phổ biến trong nhiều hệ thống, nhưng cần xem xét chất lượng cáp, khoảng cách và thiết bị thực tế thay vì chỉ dựa vào tên loại cáp.

Camera TVI dùng dây gì?

Camera TVI thường sử dụng cáp đồng trục phù hợp với hệ thống để truyền tín hiệu về đầu ghi TVI. Loại cáp và chất lượng đường truyền cần được lựa chọn dựa trên khoảng cách, môi trường và yêu cầu của công trình.

Camera CVI dùng dây gì?

Camera CVI cũng thường sử dụng cáp đồng trục. Có thể sử dụng RG59, RG6 hoặc loại cáp tương thích khác tùy thiết kế, nhưng cần kiểm tra thông số camera, đầu ghi, khoảng cách và chất lượng cáp trước khi thi công.

Camera Analog dùng dây mạng được không?

Có thể trong một số trường hợp, nhưng không phải cắm trực tiếp dây mạng vào camera Analog. Cáp xoắn đôi có thể được sử dụng kết hợp với balun hoặc thiết bị truyền dẫn phù hợp để truyền tín hiệu Analog. Khả năng sử dụng phụ thuộc vào hệ thống, khoảng cách và chất lượng tuyến cáp hiện có.

Camera Analog nên dùng RG59 hay RG6?

Cả RG59 và RG6 đều có thể được sử dụng cho camera Analog nếu phù hợp với hệ thống. RG59 thường dễ thi công hơn do kích thước nhỏ hơn, trong khi RG6 có cấu tạo và đặc tính khác. Không nên mặc định RG6 luôn tốt hơn RG59; cần xem thông số cáp, khoảng cách và môi trường thực tế.

Camera Analog có cần dây nguồn riêng không?

Không nhất thiết. Có thể dùng cáp tín hiệu riêng và dây nguồn riêng, hoặc sử dụng cáp liền nguồn để truyền tín hiệu và cấp điện trên cùng một tuyến cáp. Với tuyến dài, cần tính riêng khả năng truyền tín hiệu và hiện tượng sụt áp nguồn.

Cáp camera liền nguồn là gì?

Cáp camera liền nguồn là loại cáp kết hợp đường truyền tín hiệu và dây cấp nguồn trong cùng một vỏ cáp. Loại phổ biến là cáp đồng trục kết hợp thêm hai lõi nguồn, giúp việc kéo và quản lý dây thuận tiện hơn trong một số hệ thống camera Analog.

Camera Analog kéo dây tối đa bao xa?

Không có một con số cố định áp dụng cho mọi camera Analog. Khoảng cách phụ thuộc vào loại camera, chuẩn tín hiệu, chất lượng và cấu tạo cáp, đầu nối, môi trường và thiết bị truyền dẫn. Khi kéo tuyến xa, cần tính đến suy hao tín hiệu và lựa chọn phương án truyền dẫn phù hợp.

Camera Analog bị nhiễu hình do dây hay do nguồn?

Có thể do dây, nguồn hoặc cả hai. Cáp chất lượng kém, đầu BNC đấu không tốt, tuyến tín hiệu đi gần dây điện, nguồn không ổn định hoặc sụt áp đều có thể gây nhiễu và mất ổn định hình ảnh.

Cách xử lý tốt nhất là kiểm tra lần lượt cáp → đầu nối → nguồn → tuyến đi dây → môi trường điện, thay vì chỉ thay camera ngay khi thấy hình bị nhiễu.

Kết Luận

Nếu chưa biết camera Analog nên dùng loại cáp nào, kéo dây bao xa hoặc cấp nguồn như thế nào, Panaco có thể khảo sát thực tế và đề xuất phương án phù hợp với công trình.
