Lắp camera cho phòng Gymmate Bạch Đằng – Bình Thạnh

Để đảm bảo an ninh và thuận tiện hơn trong quá trình quản lý hoạt động tại phòng tập, Gymmate Bạch Đằng – Bình Thạnh đã lựa chọn Panaco triển khai hệ thống camera giám sát kết hợp hạ tầng mạng, WiFi và các thiết bị điện nhẹ cho toàn bộ cơ sở.

Đây là công trình có nhiều khu vực sử dụng và hệ thống được triển khai qua nhiều tầng, vì vậy phương án không chỉ tập trung vào việc lắp camera mà còn phải tính toán đồng bộ hệ thống mạng, đường truyền giữa các tầng, WiFi và vị trí tập trung thiết bị.

Panaco thực hiện khảo sát mặt bằng, xác định vị trí camera, các điểm mạng và tuyến dây trước khi tiến hành thi công. Toàn bộ quá trình được triển khai trong khoảng 10 ngày, bao gồm kéo dây, lắp đặt thiết bị, cấu hình, chạy thử và bàn giao.

Tổng quan dự án lắp camera phòng GYMMATE

• Tên dự án: Lắp đặt hệ thống camera phòng gym và hạ tầng điện nhẹ Gymmate Bạch Đằng – Bình Thạnh
• Khách hàng: Gymmate thuộc công ty Strong
• Địa điểm: Bạch Đằng, Bình Thạnh, TP. Hồ Chí Minh
• Quy mô: Phòng gym nhiều tầng, triển khai hệ thống tại các khu vực từ tầng trệt đến các tầng sử dụng
• Hạng mục: Camera giám sát, đầu ghi, ổ cứng, switch PoE, WiFi, router gateway, tủ rack và hạ tầng dây tín hiệu
• Thời gian thi công: Khoảng 10 ngày
• Số lượng camera: 31 camera Hikvision 2MP
• Tổng chi phí: 128.403.000 đồng, đã gồm VAT, vận chuyển, lắp đặt và nhân công theo báo giá.

Thời gian thi công lắp camera phòng Gym

Theo phương án triển khai, công trình được thực hiện trong khoảng 10 ngày, trong đó thời gian lắp đặt thiết bị khoảng 3–5 ngày. Panaco bố trí tiến độ theo từng khu vực để hạn chế ảnh hưởng đến hoạt động của phòng gym.

Trước tiên là khảo sát và xác định tuyến dây, sau đó triển khai hệ thống ống, kéo dây và hoàn thiện các điểm kết nối. Khi hạ tầng đã sẵn sàng, kỹ thuật viên tiến hành lắp camera, switch, Access Point, router và các thiết bị trung tâm.

Cuối cùng là cấu hình, chạy thử toàn bộ hệ thống, kiểm tra hình ảnh camera, tín hiệu mạng và bàn giao cho khách hàng.

Sơ đồ hệ thống

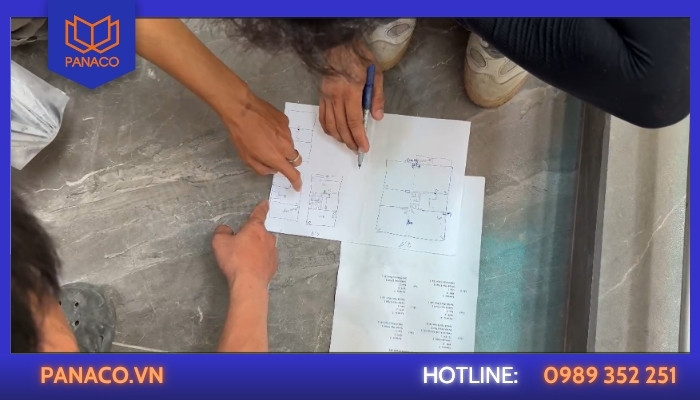

Xem xét bản vẽ bố trí vị trí camera an ninh trước khi thi công

Camera → Switch PoE từng tầng → Switch mạng trung tâm → Đầu ghi 32 kênh → HDD lưu trữ

Đối với hệ thống WiFi:

Internet → Router Gateway RG-EG209GS → Switch → Access Point RG-RAP2200(E)

Các thiết bị được phân bổ theo từng tầng, sau đó kết nối về hệ thống mạng trung tâm.

Khoảng cách kéo dây và hạ tầng

Công trình sử dụng:

• 400 m dây tín hiệu Cat6 Hikvision.
• 915 m dây điện Cadivi 2×1.0 để kết nối các tủ rack giữa các tầng.
• 200 m dây loa VSC-215 2×1.5.
• 75 cây ống cứng PVC D20.
• 6 đầu nối/thiết bị phụ trợ theo hạng mục báo giá.

Khối lượng dây cho thấy đây không phải một hệ thống chỉ tập trung thiết bị tại một tầng. Panaco phải triển khai các tuyến kết nối giữa từng khu vực, đồng thời đi ống bảo vệ cho hệ thống camera, WiFi, loa và các thiết bị điện nhẹ khác.

Loại thiết bị sử dụng

Hệ thống được Panaco thiết kế theo mô hình phân tầng, với 31 camera Hikvision 2MP kết nối về các switch PoE tại từng khu vực, sau đó truyền về đầu ghi IP 32 kênh và lưu trữ trên 2 ổ cứng 6TB. Song song với hệ thống camera, 6 Access Point Ruijie Reyee được bố trí để đáp ứng nhu cầu WiFi tại phòng gym. Các thiết bị mạng được tập trung trong tủ rack và tủ đầu ghi, kết hợp hệ thống dây Cat6, dây điện và ống PVC nhằm đảm bảo đường truyền ổn định, gọn gàng và thuận tiện cho việc bảo trì về sau.

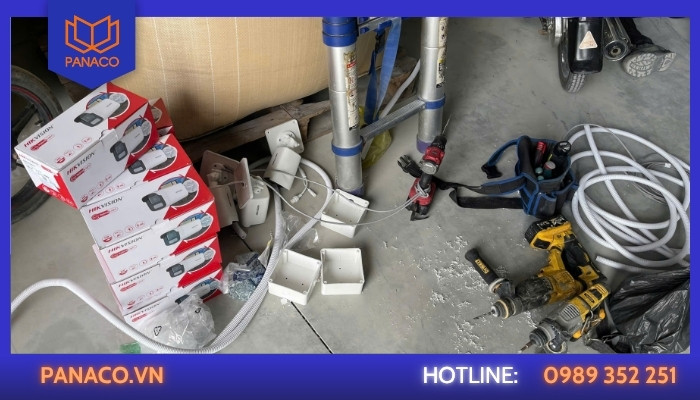

Panaco tập kết các thiết bị chuẩn bị cho quá trình thi công

Vấn đề gặp phải tại Gymmate Bạch Đằng – Bình Thạnh

Với một phòng gym có nhiều tầng và lượng người sử dụng thường xuyên, bài toán camera không chỉ là lắp thiết bị ở những vị trí dễ nhìn thấy. Hệ thống phải đảm bảo có thể quan sát các khu vực tập luyện, kiểm soát hoạt động tại cơ sở và lưu lại hình ảnh để tra cứu khi cần.

Qua khảo sát, Panaco xác định hệ thống cần được triển khai theo hướng phủ camera theo từng khu vực và phân bổ thiết bị mạng theo từng tầng.

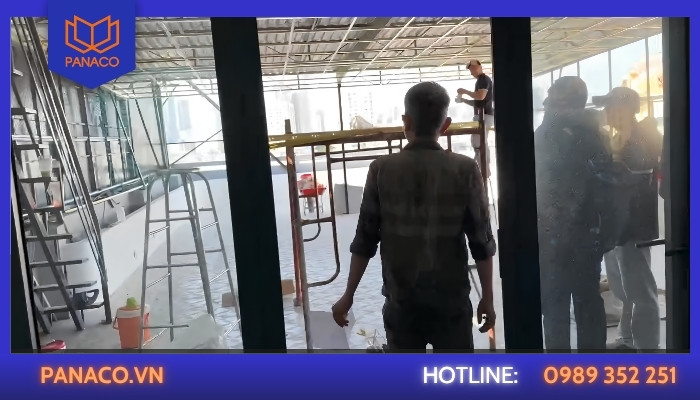

Không gian tập luyện có nhiều khu vực cần giám sát

Phòng gym thường có nhiều khu vực máy tập và không gian vận động khác nhau. Người tập di chuyển liên tục nên nếu camera được bố trí thiếu góc hoặc tập trung quá nhiều vào một khu vực, hình ảnh có thể xuất hiện điểm mù. Do đó, thay vì chỉ quan tâm đến số lượng camera, Panaco phải tính toán vị trí để 31 camera được phân bổ hợp lý trên toàn bộ mặt bằng.

Đội ngũ Panaco trao đổi với khách hàng để chốt các vị trí cần tăng cường giám sát an ninh

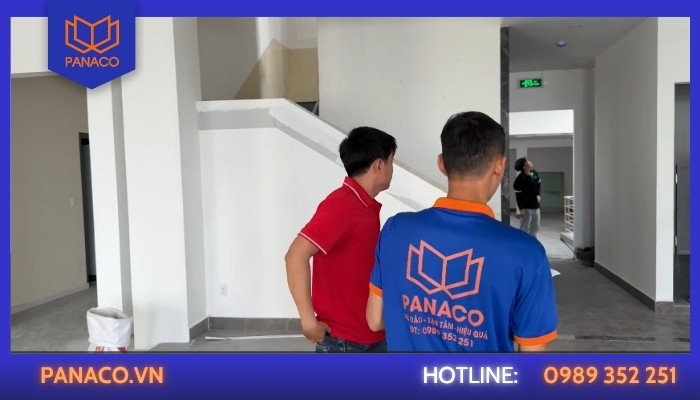

Công trình nhiều tầng khiến hệ thống mạng phức tạp hơn

Camera được triển khai tại nhiều tầng nên không thể kéo toàn bộ dây về một điểm theo cách đơn giản. Panaco phải bố trí switch PoE theo tầng, đồng thời triển khai các đường link kết nối giữa các tủ mạng. Đây cũng là lý do trong báo giá có riêng hạng mục dây điện kết nối các tủ rack từng lầu và phần nhân công luồn dây link dự phòng.

Không gian có nhiều tầng nên kỹ thuật viên phải khảo sát kỹ để tránh các điểm mù

Cần vừa giám sát vừa đảm bảo hạ tầng mạng cho phòng gym

Ngoài 31 camera, cơ sở còn có nhu cầu sử dụng WiFi nên hệ thống mạng phải đồng thời phục vụ camera và các thiết bị truy cập Internet.

Panaco vì vậy không triển khai camera tách biệt mà xây dựng đồng bộ camera + switch PoE + router + Access Point + hạ tầng mạng.

Yêu cầu hệ thống dễ quản lý và thuận tiện bảo trì

Với số lượng 31 camera, nếu dây và thiết bị không được tổ chức tốt thì việc xử lý sự cố về sau sẽ mất nhiều thời gian. Panaco tập trung thiết bị theo từng tầng, đưa các thiết bị về tủ rack và triển khai đường dây theo tuyến có bảo vệ. Mục tiêu là khi một camera hoặc một khu vực mạng gặp vấn đề, kỹ thuật viên có thể nhanh chóng xác định khu vực, switch và tuyến kết nối liên quan.

Tham khảo: Dịch vụ lắp đặt máy chấm công tích hợp kiểm soát ra vào

Giải pháp của Panaco cho phòng Gymmate Bạch Đằng – Bình Thạnh

Sau khi khảo sát thực tế mặt bằng, đặc thù hoạt động của phòng gym và nhu cầu quản lý, Panaco xây dựng giải pháp theo hướng phủ hình ảnh toàn diện, mạng ổn định, dễ bảo trì và có sẵn phương án mở rộng.

Thay vì chỉ tập trung vào số lượng camera, Panaco tính toán vị trí lắp đặt, hướng quan sát, đường truyền, nguồn PoE, hệ thống lưu trữ và WiFi để các thiết bị phối hợp thành một hệ thống đồng bộ. Đặc biệt, phòng gym có nhiều máy tập, khung sắt, gương lớn và hội viên di chuyển liên tục nên việc bố trí camera cần được tính toán kỹ để hạn chế điểm mù và tránh tình trạng camera bị che khuất.

Bố trí camera theo từng khu vực, ưu tiên khả năng quan sát thực tế

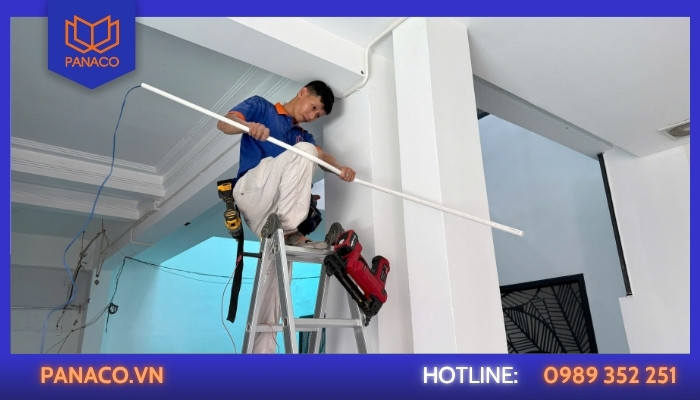

Panaco luồn dây cáp mạng qua ống gen PVC bảo vệ đường dây camera

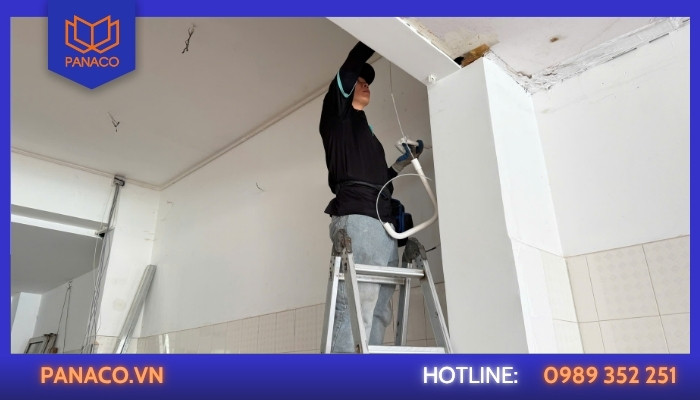

Kỹ thuật viên Panaco kéo đường dây cáp mạng

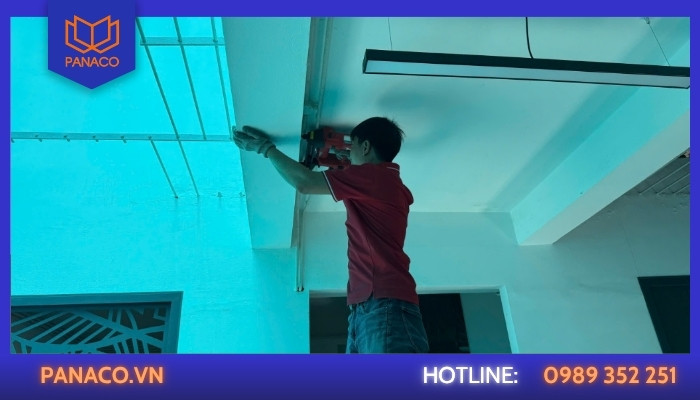

Kỹ thuật viên Panaco cố định đường ống nẹp gen camera

Với 31 camera được triển khai, Panaco phân bổ thiết bị theo từng tầng và từng khu vực chức năng thay vì lắp đặt theo một khoảng cách cố định. Mục tiêu là mỗi góc camera đều có giá trị sử dụng trong quá trình vận hành.

• Khu vực máy tập: Camera được lắp ở vị trí cao, lựa chọn góc nhìn phù hợp và điều chỉnh hướng quan sát xuống khu vực tập luyện. Góc rộng giúp bao quát nhiều máy trong cùng một khung hình, hạn chế tình trạng khung hình chỉ ghi được một vài thiết bị hoặc bị che bởi người tập, khung máy.
• Khu vực cầu thang, hành lang và sảnh tầng: Đây là những vị trí chuyển tiếp giữa các khu vực nhưng thường dễ phát sinh điểm mù. Camera được bố trí để theo dõi luồng di chuyển giữa các tầng, hỗ trợ quản lý kiểm soát tình hình và nhanh chóng xác định hướng di chuyển khi cần tra cứu hình ảnh.
• Khu vực cửa ra vào và các điểm tiếp giáp: Ưu tiên góc quan sát có khả năng ghi nhận rõ người ra vào. Đây cũng là những vị trí quan trọng khi cần đối soát các trường hợp thất lạc tài sản, tranh chấp hoặc kiểm tra lại lịch sử di chuyển.

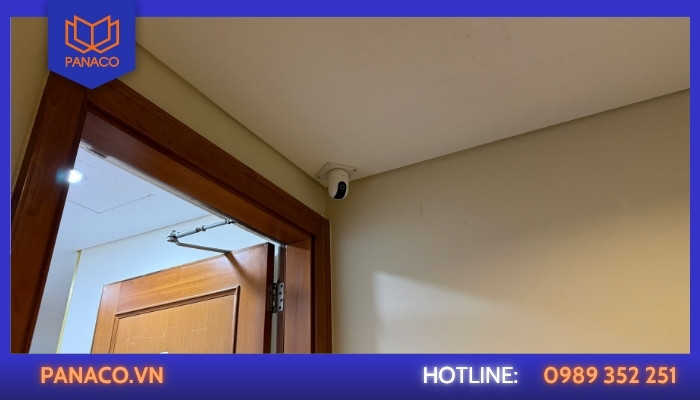

Panaco lắp đặt camera ốp trần tối ưu góc quay khu vực cửa ra vào phòng gym

• Các vị trí có nguy cơ bị che khuất: Kỹ thuật viên khảo sát thực tế chiều cao của máy tập, khung sắt và các vật cản trước khi cố định camera. Nhờ đó, hệ thống được tối ưu theo không gian thực tế thay vì chỉ dựa trên sơ đồ mặt bằng.

Điểm Panaco chú trọng không phải là “lắp đủ số lượng camera”, mà là lắp đúng vị trí để hình ảnh thu được thực sự hữu ích khi quản lý cần xem lại.

Mạng PoE phân tầng – tối ưu đường dây và thuận tiện bảo trì

Với công trình nhiều tầng, Panaco lựa chọn mô hình PoE phân tầng, mỗi khu vực được cấp nguồn và kết nối camera thông qua switch PoE tương ứng trước khi truyền dữ liệu về hệ thống trung tâm.

Mỗi tầng bố trí Switch PoE 8 cổng

Cách triển khai này mang lại nhiều lợi ích trong quá trình vận hành:

• Tối ưu chiều dài dây mạng: Camera kết nối về switch gần nhất, hạn chế việc kéo toàn bộ dây từ các tầng về một điểm tập trung duy nhất.
• Nguồn cấp ổn định: Camera nhận cả dữ liệu và nguồn điện qua cáp mạng PoE, giúp hệ thống gọn gàng hơn và hạn chế số lượng dây nguồn riêng.
• Dễ xác định sự cố: Khi một camera gặp vấn đề, kỹ thuật viên có thể khoanh vùng theo từng tầng và kiểm tra ngay switch, đường dây hoặc thiết bị tương ứng.
• Hạn chế ảnh hưởng dây chuyền: Việc phân tầng giúp hệ thống dễ quản lý hơn khi cần bảo trì hoặc xử lý sự cố tại một khu vực.
• Thuận tiện mở rộng: Khi phát sinh nhu cầu bổ sung camera hoặc thiết bị mạng, hệ thống đã có sẵn cấu trúc để triển khai tiếp mà không phải thay đổi toàn bộ hạ tầng.

Đầu ghi trung tâm 32 kênh – vừa đủ cho hiện tại, vẫn có dư địa mở rộng

Toàn bộ hệ thống camera được đưa về đầu ghi Hikvision 32 kênh DS-7632NXI-K2 để quản lý và lưu trữ tập trung.

Với 31 camera hiện tại, đầu ghi 32 kênh vẫn còn 1 kênh dự phòng. Đây là một chi tiết nhỏ nhưng có ý nghĩa khi công trình phát sinh nhu cầu thực tế sau thời gian vận hành, chẳng hạn bổ sung camera tại cửa ra vào, khu vực để xe hoặc một góc quan sát mới.

Khách hàng vì thế không cần thay đầu ghi chỉ vì muốn bổ sung thêm một camera.

Hệ thống sử dụng 2 ổ cứng 6TB, đáp ứng nhu cầu lưu trữ hình ảnh trong khoảng 15–20 ngày theo cấu hình và mức sử dụng thực tế. Khoảng thời gian này giúp chủ phòng gym có thêm dư địa để tra cứu khi phát sinh yêu cầu kiểm tra hình ảnh từ hội viên hoặc quản lý.

Hạ tầng WiFi Ruijie – đáp ứng lượng thiết bị lớn trong phòng gym

Bên cạnh camera, Panaco triển khai riêng hạ tầng WiFi để đáp ứng nhu cầu kết nối của hội viên và nhân viên.

Phòng gym thường có rất nhiều điện thoại, đồng hồ thông minh, máy tính bảng và các thiết bị cá nhân truy cập cùng lúc. Đặc biệt vào giờ cao điểm, số lượng thiết bị tăng nhanh có thể khiến mạng yếu nếu hệ thống WiFi không được thiết kế đúng tải.

Access Point Ruijie RG-RAP2200(E)

Panaco bố trí 6 Access Point RG-RAP2200(E) phân bổ theo khu vực để tăng độ phủ và hạn chế vùng WiFi yếu.

Các Access Point được kết nối bằng đường mạng có dây thay vì phụ thuộc hoàn toàn vào kết nối không dây, giúp đường truyền ổn định hơn khi lượng người sử dụng tăng cao.

Việc phân bổ AP hợp lý cũng giúp người dùng di chuyển giữa các khu vực trong phòng gym thuận tiện hơn, hạn chế tình trạng đang sử dụng mạng ở tầng này nhưng khi sang tầng khác lại phải thao tác kết nối lại.

Router Gateway Ruijie RG-EG209GS

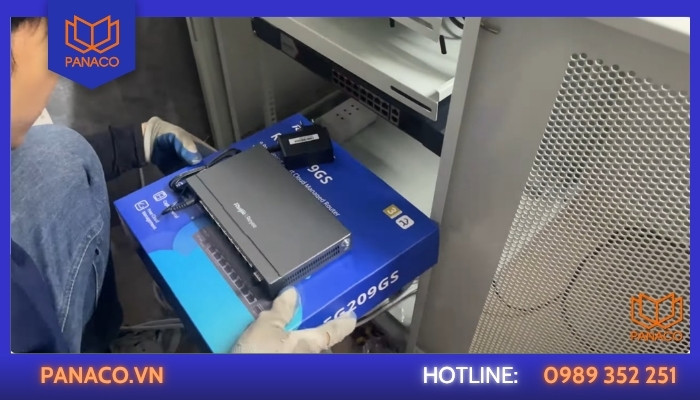

Lắp đặt router mạng Ruijie Reyee RG-EG209GS vào tủ rack điều khiển hệ thống

Đóng vai trò quản lý kết nối mạng là Router Gateway RG-EG209GS, giúp điều phối lưu lượng giữa các thiết bị và các khu vực trong hệ thống.

Việc tách riêng nhiệm vụ định tuyến, WiFi và camera giúp hạ tầng mạng được tổ chức rõ ràng hơn, thuận tiện cho việc quản lý và xử lý sự cố khi hệ thống hoạt động với số lượng thiết bị lớn.

Thi công gọn gàng, bảo vệ hạ tầng bằng ống PVC D20

Với môi trường phòng gym, Panaco không chỉ quan tâm đến thiết bị mà còn chú trọng cách thi công hệ thống.

Toàn bộ tuyến dây được luồn trong ống PVC D20 tại các vị trí cần bảo vệ. Cách thi công này giúp hạn chế tác động từ môi trường, giảm nguy cơ dây bị va chạm, trầy xước hoặc bị tác động trong quá trình phòng gym vận hành.

Đồng thời, hệ thống dây được đi theo tuyến hợp lý, hạn chế dây nổi chằng chịt và giúp không gian sau khi hoàn thiện vẫn giữ được sự gọn gàng, chuyên nghiệp.

Chủ động chừa tuyến dây dự phòng – chuẩn bị cho nhu cầu phát sinh

Một điểm Panaco đặc biệt chú trọng trong quá trình thi công là chừa sẵn các tuyến dây link dự phòng tại những vị trí phù hợp. Đây là phương án giúp công trình không bị “đóng khung” theo nhu cầu hiện tại. Trong quá trình vận hành, nếu Gymmate cần bổ sung thêm camera, Access Point, loa hoặc một thiết bị mạng khác, việc triển khai sẽ thuận tiện hơn rất nhiều.

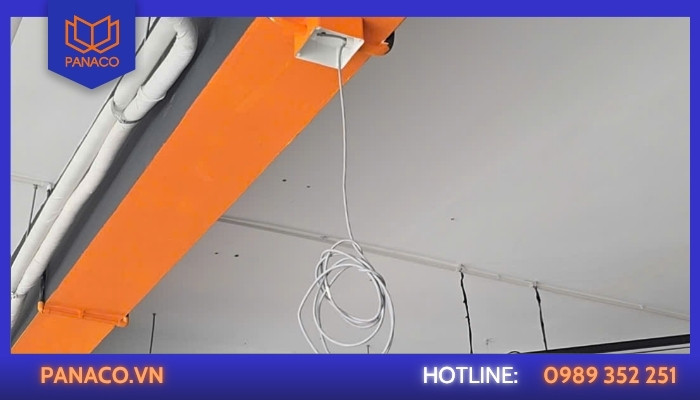

Panaco đi sẵn đầu dây cáp dự phòng phục vụ nhu cầu mở rộng hệ thống camera

Thay vì phải đục phá, kéo lại đường dây mới hoặc làm ảnh hưởng đến không gian đã hoàn thiện, kỹ thuật viên có thể tận dụng các tuyến chờ đã được chuẩn bị từ đầu.

Cấu hình, kiểm tra toàn hệ thống trước khi bàn giao

Sau khi hoàn tất lắp đặt, Panaco không bàn giao ngay mà tiến hành kiểm tra toàn bộ hệ thống:

• Kiểm tra hình ảnh và góc quan sát của từng camera.
• Kiểm tra khả năng kết nối và cấp nguồn PoE.
• Kiểm tra đầu ghi và khả năng lưu trữ.
• Kiểm tra tín hiệu WiFi tại các khu vực sử dụng.
• Kiểm tra kết nối giữa các tầng và hệ thống mạng trung tâm.
• Chạy thử toàn bộ hệ thống trước khi đưa vào vận hành.
• Hướng dẫn khách hàng cách xem camera, tra cứu và trích xuất hình ảnh khi cần.

Phần nhân công trong báo giá bao gồm lắp đặt thiết bị, hoàn thiện hệ thống, cấu hình, chạy thử, bàn giao và hướng dẫn sử dụng, giúp khách hàng có thể đưa hệ thống vào vận hành ngay sau khi nghiệm thu.

Chi phí tham khảo lắp camera phòng Gymmate

Tổng chi phí tham khảo là 128.403.000 đồng. Giá đã bao gồm VAT, phí vận chuyển và chi phí lắp đặt theo báo giá.

Một số nhóm chi phí chính gồm:

• 31 camera IP Hikvision 2MP: 28.799.000 đồng.
• 1 đầu ghi IP Hikvision 32 kênh: theo cấu hình báo giá.
• 2 ổ cứng Hikvision 6TB: 11.356.000 đồng.
• 6 switch PoE 8 cổng Hikvision: 5.268.000 đồng.
• 2 switch PoE 4 cổng Hikvision: 3.100.000 đồng.
• 1 switch Gigabit 16 cổng TP-Link: 2.738.000 đồng.
• 6 Access Point Ruijie Reyee: 14.202.000 đồng.
• 1 Router Gateway RG-EG209GS: 2.080.000 đồng.
• 400 m dây Cat6: 8.400.000 đồng.
• 915 m dây điện: 10.065.000 đồng.
• 200 m dây loa: 3.260.000 đồng.
• Hệ thống tủ rack, tủ đầu ghi, ống và phụ kiện: theo cấu hình thực tế.
• Nhân công triển khai: 20.000.000 đồng.

Lưu ý: Mức 128.403.000 đồng là chi phí của toàn bộ hạng mục điện nhẹ trong công trình, không phải riêng tiền lắp camera. Báo giá bao gồm camera, đầu ghi, lưu trữ, switch, WiFi, router, dây dẫn, tủ rack, phụ kiện và nhân công.

Kết quả sau khi hoàn thiện

Sau khoảng 5–7 ngày triển khai, hệ thống điện nhẹ tại Gymmate Bạch Đằng – Bình Thạnh được hoàn thiện và đưa vào vận hành.

Với 31 camera Hikvision 2MP, chủ cơ sở có thể theo dõi các khu vực trong phòng gym từ hệ thống quản lý tập trung, đồng thời xem lại hình ảnh khi cần.

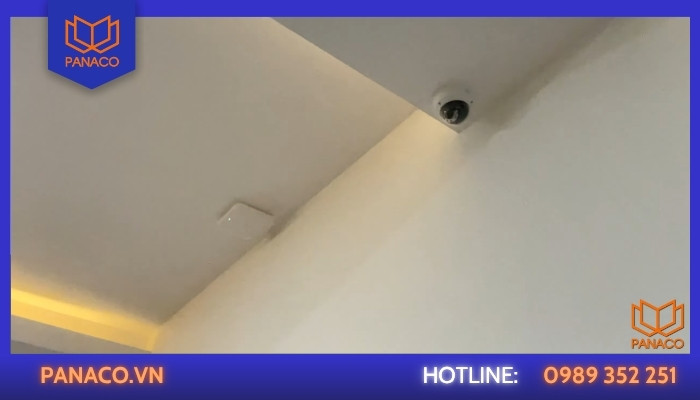

Panaco hoàn thiện lắp đặt camera thẩm mỹ tại dự án Gymmate

Hệ thống mạng được tổ chức theo từng tầng với các switch PoE riêng, giúp việc kết nối camera và xử lý sự cố thuận tiện hơn.

Bên cạnh camera, 6 Access Point Ruijie Reyee giúp mở rộng vùng phủ WiFi cho cơ sở, trong khi router gateway đảm nhiệm việc quản lý kết nối mạng.

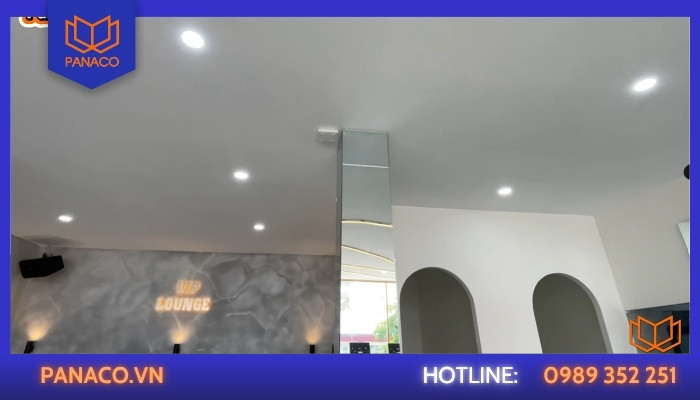

Thiết bị Access Point Ruijie Reyee được Panaco hoàn thiện lắp đặt gọn gàng

Hệ thống lưu trữ sử dụng 2 ổ cứng 6TB DS-60HKVS-VX1, được thiết kế để lưu dữ liệu khoảng 15–20 ngày, đáp ứng nhu cầu kiểm tra lại hình ảnh trong quá trình vận hành.

Đặc biệt, toàn bộ dây camera, WiFi, loa và các tuyến điện nhẹ được đi ống và tổ chức theo hệ thống, giúp không gian sau thi công gọn gàng hơn và thuận tiện cho việc bảo trì.

Panaco cũng hoàn tất các bước chạy thử, bàn giao và hướng dẫn sử dụng, đảm bảo khách hàng có thể tiếp nhận và vận hành hệ thống sau khi công trình hoàn thiện.
