Lắp đặt 24 camera cho sân pickleball Signal 132 Nha Trang

Khi một sân Pickleball bắt đầu đi vào vận hành, bài toán của chủ sân không chỉ là có một mặt sân đạt chuẩn để khách đến chơi. Khi số lượng trận đấu tăng lên, sẽ phát sinh những nhu cầu rất thực tế: làm sao quan sát được toàn bộ sân, làm sao kiểm tra lại một tình huống bóng khi hai bên có ý kiến khác nhau, và làm sao lưu lại hình ảnh để sử dụng khi cần? Đó cũng là bài toán được đặt ra khi Panaco tiếp nhận triển khai hệ thống cho Signal Pickleball tại 132 Nha Trang.

Vì vậy, ngay từ quá trình khảo sát, Panaco tập trung vào cách Signal sẽ vận hành sau khi hoàn thiện: camera đặt ở đâu để hạn chế điểm mù, đường truyền đi như thế nào để hệ thống ổn định, thiết bị được tập trung ở đâu và nhân viên sân sẽ xem lại tình huống bằng cách nào.

Tổng quan dự án lắp camera sân pickleball Signal 132 Nha Trang

• Tên dự án: Sân pickleball Signal 132 Nha Trang
• Khách hàng: Signal 132 Nha Trang
• Địa điểm: Bắc Nha Trang
• Quy mô: 8 sân pickleball
• Hạng mục chính: Lắp đặt 24 camera Kbvision, hệ thống đầu ghi, switch PoE, hạ tầng mạng, cáp quang, màn hình bảng điểm và hệ thống hỗ trợ check VAR
• Thời gian thi công: Khoảng 2 tuần
• Hạ tầng dây tín hiệu: Khoảng 1.430 m dây Cat6, 200 m ống PVC D20, 50 m ruột gà D20 và khoảng 270 m cáp quang 2FO
• Thiết bị trung tâm: 1 đầu ghi IP 32 kênh, 5 switch PoE 10 port, 3 switch PoE 4 port Hikvision, 1 tủ rack 10U
• Thiết bị hiển thị & VAR: 3 màn hình bảng điểm chuyên dụng 22 inch, 3 bộ phần mềm hỗ trợ check VAR
• Chi phí tham khảo: Khoảng 161.674.000 đồng cho toàn bộ hạng mục theo biên bản quyết toán
• Đơn vị triển khai: Panaco Việt Nam

Thời gian thi công

Thời gian triển khai dự án khoảng 2 tuần, được thực hiện bám sát tiến độ hoàn thiện của khu vực sân pickleball. Do công trình có 2 sân pickleball, việc thi công camera không thể triển khai độc lập hoàn toàn mà phải phối hợp với tiến độ của các hạng mục xây dựng khác. Panaco cần chờ các khu vực liên quan hoàn thiện ở mức phù hợp trước khi tiến hành đi dây, cố định ống bảo vệ, lắp đặt thiết bị và căn chỉnh camera.

Trong quá trình thi công lắp camera sân Pickleball, các hạng mục được triển khai theo từng giai đoạn thay vì kéo dây và lắp đặt đồng loạt ngay từ đầu. Cách làm này giúp hạn chế việc dây tín hiệu bị ảnh hưởng bởi các công việc xây dựng khác, đồng thời tránh phải tháo lắp lại thiết bị khi khu vực sân tiếp tục hoàn thiện.

Tiến độ tổng thể có thể chia thành các công việc chính:

• Khảo sát thực tế mặt bằng 2 sân và các khu vực cần giám sát.
• Xác định vị trí lắp đặt 24 camera.
• Xác định vị trí tủ rack, đầu ghi, switch PoE và thiết bị mạng.
• Triển khai hệ thống dây tín hiệu Cat6.
• Lắp đặt ống PVC bảo vệ đường dây và các đoạn ruột gà tại vị trí phù hợp.
• Triển khai đường truyền giữa các khu vực bằng hệ thống cáp quang.
• Lắp đặt camera và thiết bị mạng.
• Lắp đặt 3 màn hình bảng điểm chuyên dụng 22 inch.
• Cấu hình hệ thống camera, đầu ghi và phần mềm hỗ trợ check VAR.
• Kiểm tra tín hiệu, góc quan sát và khả năng lưu trữ.
• Chạy thử toàn bộ hệ thống và bàn giao.

Việc thi công trong khoảng 2 tuần giúp Panaco vừa đảm bảo tiến độ của hạng mục camera, vừa hạn chế ảnh hưởng đến các công việc hoàn thiện khác tại công trình.

Diện tích khu vực triển khai

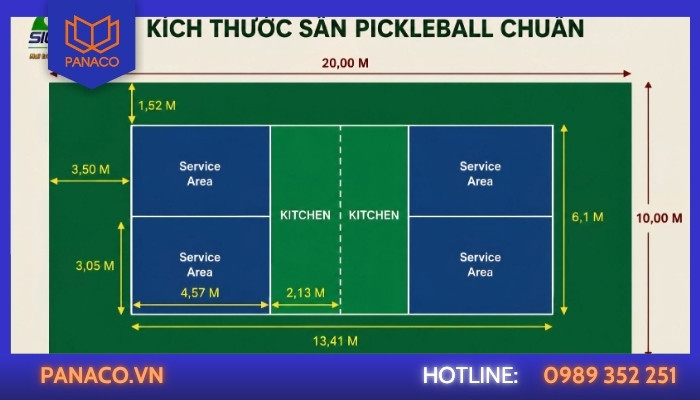

Kích thước sân pickleball tại Signal 132 Nha Trang được Panaco khảo sát lắp camera

Dự án được triển khai cho khu vực gồm 2 sân pickleball, cùng các không gian phụ trợ và vị trí lắp đặt thiết bị. Một sân pickleball tiêu chuẩn có kích thước khu vực thi đấu khoảng 13,41 × 6,10 m. Tuy nhiên, khi tính diện tích thực tế dành cho việc lắp đặt camera, cần tính thêm khoảng không gian phía ngoài sân, khu vực di chuyển, lối đi, vị trí đặt thiết bị và các khoảng lùi an toàn.

Sơ đồ hệ thống camera

Hệ thống được thiết kế theo mô hình camera IP tập trung. Các camera tại khu vực sân được kết nối về các switch PoE, sau đó truyền dữ liệu về hệ thống mạng và đầu ghi đặt tại khu vực trung tâm.

Sơ đồ có thể thể hiện các thành phần chính:

24 camera IP Kbvision 4MP → Switch PoE → hệ thống mạng → Đầu ghi IP 32 kênh → Màn hình/thiết bị hiển thị

Bên cạnh đường truyền mạng nội bộ, dự án còn sử dụng cáp quang 2FO và phụ kiện đi kèm, kết hợp converter quang điện để đảm bảo truyền tín hiệu giữa các khu vực có khoảng cách xa.

Khoảng cách kéo dây và phương án đi dây

Theo khối lượng nghiệm thu thực tế, Panaco đã sử dụng khoảng 1.430 m dây tín hiệu Cat6 cho hệ thống camera. Để bảo vệ hệ thống dây và đảm bảo tính thẩm mỹ cho công trình, Panaco sử dụng:

• Khoảng 1.430 m dây tín hiệu Cat6.
• Khoảng 200m ống nhựa cứng PVC D20 để bảo vệ đường dây.
• Khoảng 50m ruột gà D20 tại các vị trí cần tăng khả năng bảo vệ và linh hoạt đường dây.
• Khoảng 270 m cáp quang 2FO và phụ kiện, theo khối lượng thực tế nghiệm thu.
• 2 bộ converter quang điện kèm nguồn 12V-2A.

Đường dây được tính toán theo hướng hạn chế tối đa việc đi dây chồng chéo, đồng thời ưu tiên các tuyến dễ kiểm tra và bảo trì sau này.

Các thiết bị sử dụng trong hệ thống

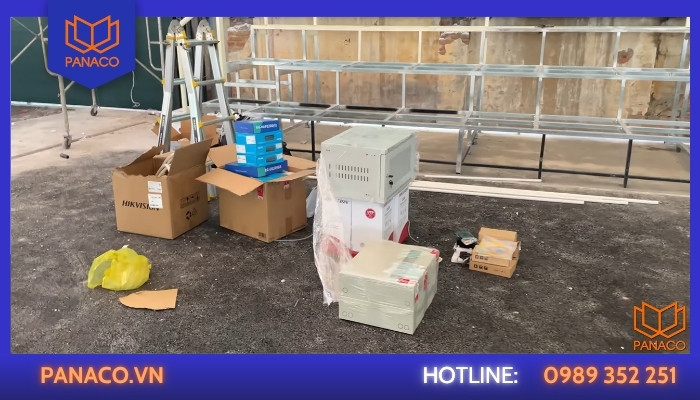

Panaco tập kết vật tư thiết bị an ninh chất lượng cao chuẩn bị thi công

Hệ thống camera tại Signal 132 Nha Trang được xây dựng với nhiều thành phần khác nhau, không chỉ bao gồm camera và đầu ghi.

Hệ thống màn hình và check VAR

Một điểm đặc biệt của dự án Signal 132 Nha Trang là hệ thống camera không chỉ phục vụ mục đích giám sát an ninh. Panaco còn triển khai 3 bộ phần mềm chuyên nghiệp hỗ trợ check VAR, kết hợp với 3 màn hình bảng điểm chuyên dụng 22 inch.

Ba màn hình được bố trí tại các vị trí phù hợp với nhu cầu vận hành thực tế. Mỗi màn hình được trang bị thêm khung che mưa, giúp tăng khả năng bảo vệ thiết bị khi sử dụng tại khu vực sân có nguy cơ tiếp xúc với môi trường bên ngoài.

Tham khảo thêm: Dịch vụ lắp máy chấm công kiểm soát ra vào

Vấn đề gặp phải khi triển khai hệ thống camera sân Pickleball

Lắp đặt camera cho sân pickleball khác khá nhiều so với những công trình như văn phòng, cửa hàng hay nhà ở. Không gian sân rộng, vị trí camera cần có góc nhìn phù hợp với hoạt động thi đấu, trong khi hệ thống phải đồng thời đáp ứng yêu cầu giám sát và hỗ trợ check VAR.

Tại Signal 132 Nha Trang, quá trình triển khai còn phải thực hiện song song với tiến độ hoàn thiện 2 sân pickleball. Vì vậy, Panaco không chỉ xử lý bài toán về thiết bị mà còn phải tính toán thời điểm thi công, tuyến dây và vị trí lắp đặt để không ảnh hưởng đến các hạng mục khác của công trình.

Tiến độ thi công phụ thuộc vào tiến độ hoàn thiện sân

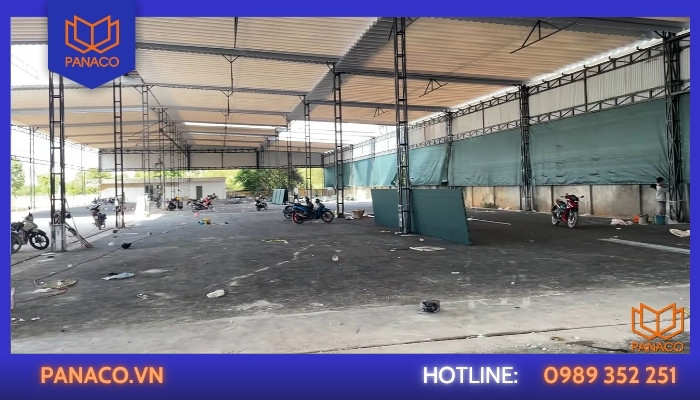

Sân pickleball Signal 132 đang trong quá trình hoàn thiện mặt bằng

Một trong những khó khăn đầu tiên của dự án là hệ thống camera được triển khai trong thời điểm công trình vẫn đang hoàn thiện.

Các hạng mục xây dựng, hoàn thiện sân, thi công điện và những phần việc liên quan có thể diễn ra đồng thời. Nếu kéo dây hoặc cố định thiết bị quá sớm, đường dây rất dễ bị ảnh hưởng trong quá trình thi công các hạng mục khác. Ngược lại, nếu chờ toàn bộ công trình hoàn thiện mới bắt đầu thì hệ thống camera có nguy cơ không kịp tiến độ bàn giao. Vì vậy, Panaco phải chia quá trình triển khai thành nhiều giai đoạn, bám sát tiến độ thực tế tại công trình.

Mặt bằng 2 sân khiến việc bố trí camera cần tính toán kỹ

Hai sân pickleball là khu vực quan trọng nhất của hệ thống, nhưng cũng là nơi yêu cầu góc quan sát chính xác nhất.

Camera không thể chỉ lắp ở vị trí thuận tiện để kéo dây. Mỗi vị trí cần được xem xét dựa trên:

• Hướng quan sát của camera.
• Chiều cao lắp đặt.
• Khoảng cách từ camera đến khu vực thi đấu.
• Khả năng bao quát toàn bộ sân.
• Khả năng quan sát các tình huống xảy ra gần lưới và cuối sân.
• Hạn chế điểm mù do người chơi hoặc thiết bị trên sân che khuất.
• Khả năng xem lại hình ảnh khi cần kiểm tra tình huống.

Đặc biệt, hệ thống còn được sử dụng để hỗ trợ check VAR, vì vậy hình ảnh không chỉ cần “có hình” mà phải có góc nhìn đủ hữu ích khi xem lại.

Đây là lý do Panaco không áp dụng một cách bố trí camera cố định cho mọi sân thể thao mà phải khảo sát thực tế và điều chỉnh vị trí theo mặt bằng của Signal 132.

Khoảng cách truyền tín hiệu tương đối lớn

Một vấn đề khác là khoảng cách từ các vị trí camera đến khu vực tập trung thiết bị. Với 24 camera được bố trí quanh khu vực sân và các vị trí cần giám sát, tổng chiều dài dây Cat6 sử dụng thực tế lên tới khoảng 1.430 m.

Khối lượng dây lớn đồng nghĩa với việc tuyến cáp cần được tính toán ngay từ đầu. Nếu đi dây không hợp lý, hệ thống có thể phát sinh nhiều đoạn dư thừa, khó bảo trì hoặc ảnh hưởng đến tính thẩm mỹ của công trình.

Bên cạnh hệ thống dây mạng Cat6, dự án còn sử dụng khoảng 270 m cáp quang 2FO, kết hợp converter quang điện. Điều này cho thấy hệ thống cần có phương án truyền dẫn phù hợp giữa các khu vực thay vì chỉ đơn thuần kéo toàn bộ dây mạng về một điểm.

Không chỉ có camera, hệ thống còn phải đáp ứng nhu cầu check VAR

Nếu chỉ lắp camera để giám sát an ninh, bài toán của dự án sẽ đơn giản hơn. Tại Signal 132, hệ thống còn có 3 bộ phần mềm hỗ trợ check VAR và 3 màn hình bảng điểm chuyên dụng 22 inch. Vì vậy, Panaco phải tính toán thêm bài toán hiển thị và khả năng truy xuất hình ảnh.

Camera cần được bố trí sao cho hình ảnh thu được có giá trị khi xem lại các tình huống trên sân. Hệ thống mạng cũng phải đảm bảo tín hiệu được truyền ổn định về thiết bị trung tâm.

Hệ thống có nhiều thiết bị mạng và cần tổ chức tập trung

Ngoài 24 camera, công trình sử dụng 5 switch PoE 10 port và 3 switch PoE 4 port Hikvision. Số lượng switch tương đối nhiều so với một hệ thống camera quy mô nhỏ, do đó việc bố trí thiết bị và phân chia kết nối cần được tính toán để hệ thống hoạt động ổn định.

Nếu các switch được đặt rời rạc hoặc đường dây không được đánh dấu rõ ràng, việc kiểm tra lỗi sau này sẽ mất nhiều thời gian. Vì vậy, các thiết bị được tổ chức theo khu vực, đưa về hệ thống tủ thiết bị và kết nối theo phương án đã khảo sát.

Phương án xử lý lắp camera sân Pickleball

Sau khi khảo sát thực tế mặt bằng và xác định các yêu cầu của Signal 132 Nha Trang, Panaco không triển khai hệ thống theo hướng chỉ lắp đủ 24 camera mà xây dựng phương án tổng thể gồm camera – mạng PoE – đường truyền – đầu ghi – lưu trữ – màn hình hiển thị – phần mềm hỗ trợ check VAR.

Mục tiêu là sau khi hoàn thiện, chủ đầu tư có thể vừa quan sát toàn bộ khu vực sân, vừa xem lại hình ảnh khi cần, đồng thời có hệ thống hỗ trợ phục vụ hoạt động vận hành và kiểm tra các tình huống trong trận đấu.

Bố trí 24 camera cho 2 sân pickleball

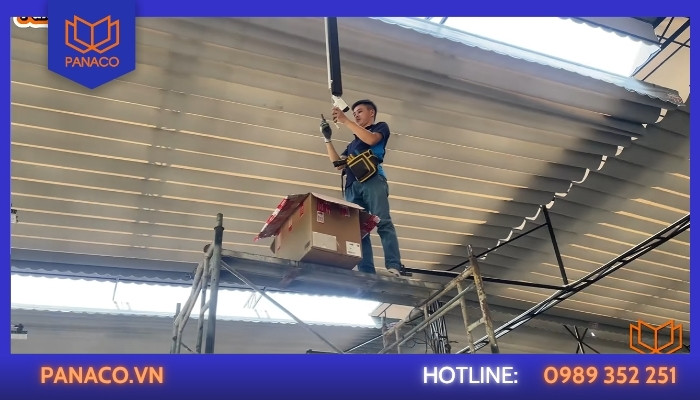

Kỹ thuật viên lắp đặt camera quan sát trên mái che sân pickleball Signal 132

Tổng cộng 24 camera IP Kbvision 4MP được triển khai tại các vị trí đã khảo sát thực tế. Thay vì tập trung toàn bộ camera vào một khu vực, hệ thống được phân bổ theo từng vùng quan sát để hạn chế điểm mù. Với 2 sân pickleball, nguyên tắc bố trí là mỗi khu vực sân đều có camera đảm nhiệm góc nhìn phù hợp, đồng thời có thêm các góc quan sát hỗ trợ cho việc theo dõi tổng thể.

Có thể hình dung phương án theo các nhóm vị trí sau:

• Nhóm camera quan sát sân 1: tập trung ghi hình khu vực thi đấu của sân thứ nhất.
• Nhóm camera quan sát sân 2: đảm nhiệm việc ghi hình khu vực thi đấu của sân thứ hai.
• Nhóm camera góc rộng: hỗ trợ quan sát tổng thể và các khu vực xung quanh sân.
• Nhóm camera bổ sung: tập trung vào những vị trí có khả năng phát sinh điểm mù nếu chỉ sử dụng camera nhìn thẳng vào mặt sân.

Việc phân bổ 24 camera theo nhiều góc nhìn giúp hình ảnh thu được có giá trị hơn so với việc chỉ sử dụng một vài camera góc rộng.

Phân chia hệ thống camera theo khu vực

Với 24 camera và mặt bằng 2 sân, việc sử dụng nhiều switch PoE giúp hệ thống được phân bổ kết nối theo từng khu vực thay vì kéo toàn bộ camera về một switch duy nhất.

Theo cấu hình thực tế, hệ thống sử dụng:

• 5 switch PoE 10 port.
• 3 switch PoE 4 port Hikvision.

Các switch đảm nhiệm việc kết nối và cấp nguồn PoE cho camera tại những khu vực tương ứng.

Triển khai khoảng 1.430 m dây Cat6

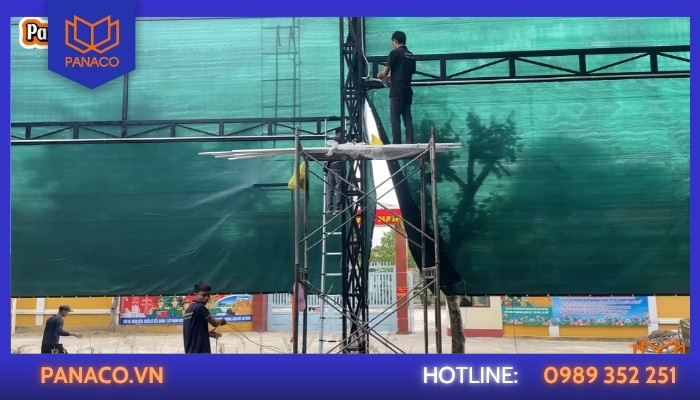

Đội ngũ kỹ thuật viên Panaco phối hợp kéo dây và cố định tuyến cáp camera

Sau khi xác định vị trí camera và thiết bị mạng, Panaco triển khai hệ thống dây tín hiệu với tổng khối lượng thực tế khoảng 1.430 m Cat6. Đây là một trong những hạng mục chiếm khối lượng lớn nhất trong quá trình thi công.

Đường dây được triển khai theo từng tuyến từ camera về switch PoE và từ các điểm mạng về khu vực trung tâm. Các tuyến được tính toán để hạn chế dây đi vòng không cần thiết nhưng vẫn đảm bảo có khoảng dự phòng phù hợp cho việc đấu nối và bảo trì.

Với công trình sân thể thao, cách đi dây cũng cần đảm bảo không gây ảnh hưởng đến hoạt động của người chơi và quá trình vệ sinh, bảo trì sân.

Bảo vệ đường dây bằng ống PVC và ruột gà

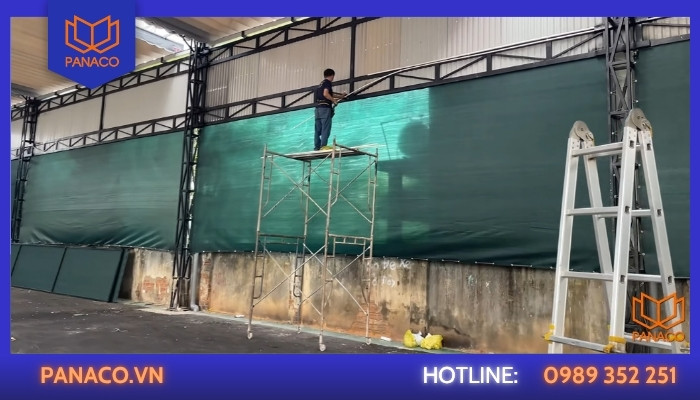

Kỹ thuật viên đi ống bảo vệ dây tín hiệu camera

Để tăng độ an toàn cho hệ thống, Panaco sử dụng khoảng:

• 200 m ống PVC D20.
• 50 m ruột gà D20.

Các tuyến dây được đưa vào hệ thống bảo vệ phù hợp tại những khu vực cần thiết. Ống PVC giúp tạo tuyến đi dây cố định, tăng khả năng bảo vệ dây Cat6 khỏi các tác động bên ngoài. Trong khi đó, ruột gà được sử dụng ở những vị trí cần linh hoạt hơn trong quá trình chuyển hướng hoặc kết nối.

Kết hợp cáp quang cho các tuyến truyền dẫn

Do hệ thống có nhiều khu vực cần kết nối, Panaco triển khai thêm khoảng 270 m cáp quang 2FO và phụ kiện. Cáp quang được sử dụng cho các tuyến truyền dẫn phù hợp với mặt bằng công trình, kết hợp 2 bộ converter quang điện kèm nguồn.

Phương án này giúp giải quyết bài toán truyền tín hiệu giữa các khu vực có khoảng cách lớn hơn, thay vì cố gắng kéo toàn bộ hệ thống bằng một loại dây duy nhất.

Mô hình truyền dẫn có thể hình dung theo hướng: Camera → Switch PoE → mạng truyền dẫn → cáp quang/converter → hệ thống trung tâm → đầu ghi

Nhờ đó, tín hiệu camera từ các khu vực được tập trung về hệ thống quản lý và lưu trữ.

Tập trung thiết bị về tủ rack

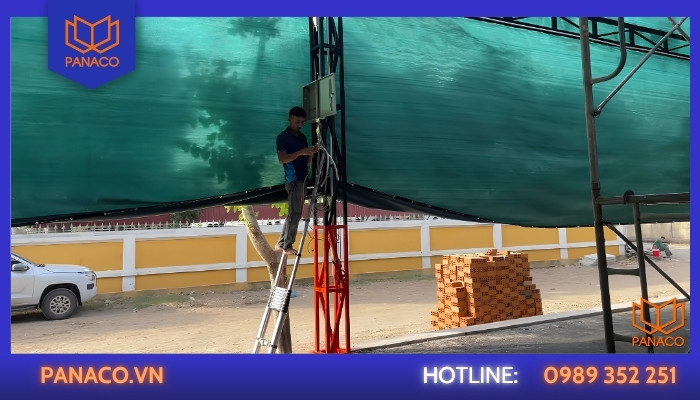

Đấu nối hệ thống cáp mạng vào tủ rack treo trên cột thép sân pickleball

Hệ thống trung tâm được bố trí trong tủ rack 10U, giúp tập trung các thiết bị quan trọng và hạn chế tình trạng thiết bị đặt rời rạc.

Tủ rack giúp:

• Bảo vệ thiết bị mạng và thiết bị ghi hình.
• Tổ chức dây cáp gọn hơn.
• Thuận tiện kiểm tra nguồn và tín hiệu.
• Dễ xác định vị trí từng thiết bị khi cần bảo trì.
• Tạo nền tảng thuận tiện nếu hệ thống cần mở rộng.

Đối với công trình vận hành thường xuyên như sân thể thao, đây là một yếu tố quan trọng. Khi có sự cố, kỹ thuật viên không phải mất thời gian tìm kiếm từng thiết bị nằm ở nhiều vị trí khác nhau.

Triển khai hệ thống hỗ trợ check VAR

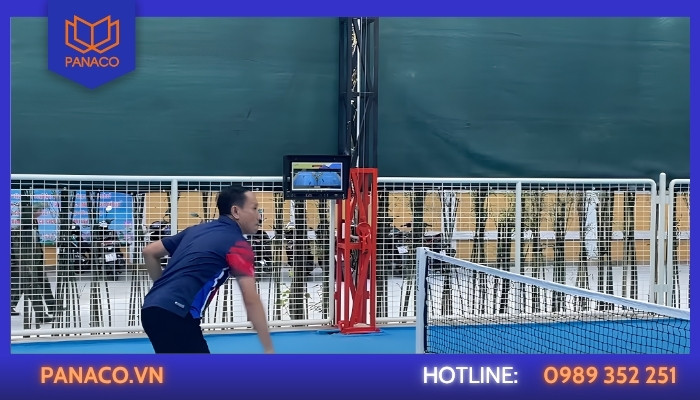

Màn hình check VAR 22 inch được bố trí thuận tiện cho vận động viên quan sát

Panaco triển khai 3 bộ phần mềm chuyên nghiệp hỗ trợ check VAR, kết hợp với 3 màn hình bảng điểm chuyên dụng 22 inch. Hệ thống được xây dựng để người vận hành có thể theo dõi thông tin và hình ảnh phục vụ quá trình vận hành sân.

Ba màn hình bảng điểm chuyên dụng 22 inch được triển khai tại các vị trí phục vụ hoạt động của sân. Mỗi màn hình được trang bị khung che mưa, giúp tăng khả năng bảo vệ thiết bị trong điều kiện sử dụng thực tế. Ngoài ra, hệ thống có sử dụng dây HDMI Unitek 5 m để phục vụ kết nối tín hiệu hình ảnh.

Khi bố trí màn hình tại sân thể thao, Panaco ưu tiên vị trí để người sử dụng có thể quan sát thuận tiện nhưng vẫn đảm bảo thiết bị không gây cản trở hoạt động trên sân.

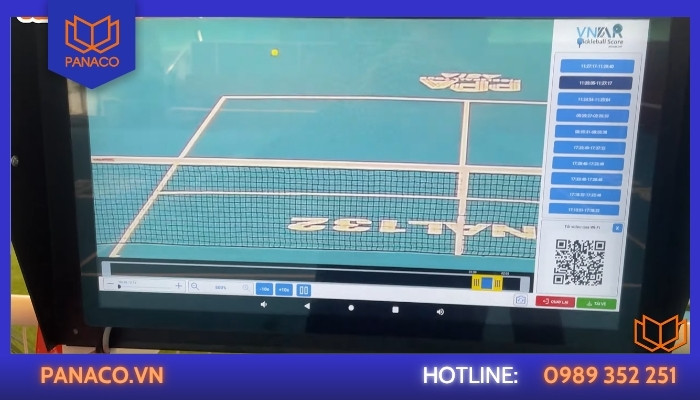

Kỹ thuật viên Panaco hướng dẫn sử dụng phần mềm VNVAR Pickleball Score

Kết nối camera với nhu cầu vận hành thực tế

Phương án của Panaco được xây dựng theo 3 lớp nhu cầu:

• Lớp 1 – Giám sát: 24 camera bao quát các khu vực cần theo dõi, giúp chủ sân kiểm soát không gian và hoạt động diễn ra tại công trình.
• Lớp 2 – Lưu trữ: Đầu ghi IP 32 kênh tiếp nhận và quản lý hình ảnh, cho phép xem lại dữ liệu khi cần.
• Lớp 3 – Hỗ trợ thi đấu: Phần mềm check VAR và hệ thống màn hình được tích hợp vào phương án để phục vụ nhu cầu xem và kiểm tra tình huống trên sân.

Nhờ cách tiếp cận này, hệ thống đáp ứng được nhiều nhu cầu cùng lúc mà không phải xây dựng những hệ thống hoàn toàn độc lập.

Kiểm tra và căn chỉnh từng camera sau khi lắp đặt

Sau khi hoàn thành phần cứng, Panaco không bàn giao ngay mà thực hiện bước kiểm tra và căn chỉnh toàn bộ hệ thống.

Đối với từng camera, kỹ thuật viên kiểm tra:

• Camera có nhận nguồn PoE hay không.
• Tín hiệu mạng có ổn định không.
• Hình ảnh có hiển thị trên đầu ghi không.
• Góc nhìn có đúng khu vực cần quan sát không.
• Có điểm mù đáng kể hay không.
• Hình ảnh có đáp ứng nhu cầu quan sát thực tế không.
• Camera có ghi hình và lưu trữ trên đầu ghi không.

Nếu góc nhìn chưa phù hợp, camera được điều chỉnh lại ngay tại công trình. Đây là bước giúp hạn chế tình trạng camera trên bản vẽ được bố trí đúng nhưng hình ảnh thực tế lại chưa tối ưu.

Chạy thử toàn hệ thống trước khi nghiệm thu

Sau khi hoàn thiện, hệ thống được chạy thử trong điều kiện vận hành thực tế.

Panaco kiểm tra đồng thời: 24 camera → các switch PoE → đường truyền mạng/cáp quang → đầu ghi → màn hình hiển thị → hệ thống hỗ trợ check VAR.

Việc kiểm tra theo chuỗi giúp phát hiện các lỗi không chỉ ở từng thiết bị riêng lẻ mà còn ở khả năng phối hợp giữa các thành phần.

Chỉ sau khi hệ thống vận hành ổn định, các góc camera đáp ứng yêu cầu và thiết bị hiển thị hoạt động đúng, công trình mới được tiến hành nghiệm thu và bàn giao.

Xem thêm: Dịch vụ lắp khóa điện tử thông minh giá rẻ

Chi phí tham khảo lắp đặt camera sân pickleball Signal 132 Nha Trang

Chi phí đầu tư một hệ thống camera cho sân pickleball sẽ phụ thuộc vào số lượng camera, độ phân giải, vị trí lắp đặt, khoảng cách kéo dây, hệ thống mạng, thiết bị lưu trữ và các yêu cầu đặc biệt của từng công trình.

Tổng giá trị quyết toán toàn bộ hạng mục tại Signal 132 Nha Trang: 161.674.000 đồng

Chi phí các thiết bị camera chính

Trong tổng thể hệ thống, 24 camera IP Kbvision 4MP là thành phần trực tiếp đảm nhiệm việc ghi hình.

• 24 camera IP Kbvision 4MP: 17.332.000 đồng.
• 1 đầu ghi IP Kbvision 32 kênh: 5.939.000 đồng.
• 2 ổ cứng Toshiba 2TB: 6.560.000 đồng.

Như vậy, riêng nhóm camera, đầu ghi và lưu trữ đã tạo thành nền tảng chính cho hệ thống giám sát hình ảnh của công trình.

Chi phí hệ thống mạng và truyền dẫn

Do công trình có nhiều vị trí camera và khoảng cách triển khai tương đối lớn, phần mạng và đường truyền chiếm một tỷ trọng đáng kể trong tổng ngân sách.

Các hạng mục thực tế gồm:

• 5 switch PoE 10 port: 3.695.000 đồng.
• 3 switch PoE 4 port Hikvision: 2.430.000 đồng.
• 1 Smart Gateway tích hợp cấp nguồn PoE: 2.979.000 đồng.
• 5 Access Point WiFi: 8.950.000 đồng.
• 1.430 m dây Cat6: 14.300.000 đồng.
• 200 m ống PVC D20: 6.400.000 đồng.
• 50 m ruột gà D20: 250.000 đồng.
• 270 m cáp quang 2FO và phụ kiện: 2.160.000 đồng.
• 2 bộ converter quang điện: 2.360.000 đồng.

Các hạng mục này giúp hình thành phần hạ tầng phía sau hệ thống camera, đảm bảo tín hiệu từ các vị trí lắp đặt có thể truyền về khu vực trung tâm.

Chi phí hệ thống phục vụ check VAR và bảng điểm

Đây là nhóm chi phí tạo nên sự khác biệt của dự án Signal 132 so với một hệ thống camera giám sát thông thường.

Công trình sử dụng:

• 3 gói phần mềm chuyên nghiệp hỗ trợ check VAR: 7.800.000 đồng.
• 3 màn hình bảng điểm chuyên dụng 22 inch: 27.300.000 đồng.
• 3 khung che mưa màn hình: 2.100.000 đồng.
• 1 dây HDMI Unitek 5 m: 320.000 đồng.

Chi phí nhân công và triển khai

Phần nhân công trong dự án bao gồm thi công trọn gói, vận chuyển hàng hóa và hàn cáp quang khoảng 26.000.000 đồng.

Khoản chi phí này bao gồm quá trình triển khai tại công trình, từ đưa thiết bị đến vị trí thi công, kéo và xử lý hệ thống dây, triển khai hạ tầng mạng, hàn cáp quang, lắp đặt thiết bị, cấu hình và hoàn thiện hệ thống.

Lưu ý: Đây là chi phí thực tế của riêng công trình Signal 132 Nha Trang tại thời điểm triển khai, bao gồm nhiều hạng mục ngoài camera. Chi phí lắp đặt camera cho sân pickleball ở các công trình khác có thể thay đổi tùy số lượng camera, loại camera, diện tích sân, khoảng cách kéo dây, thiết bị mạng, dung lượng lưu trữ và nhu cầu tích hợp màn hình/check VAR.

Kết quả sau khi hoàn thiện hệ thống camera

Sau khoảng 2 tuần triển khai theo tiến độ công trình, Panaco đã hoàn thiện và nghiệm thu hệ thống camera tại Signal 132 Nha Trang với 24 camera IP Kbvision 4MP, đầu ghi IP 32 kênh, hệ thống switch PoE, đường truyền mạng – cáp quang, 3 bộ phần mềm check VAR và 3 màn hình bảng điểm 22 inch.

Sau khi hoàn thiện, hệ thống camera tại Signal 132 Nha Trang mang đến hình ảnh rõ nét, góc quan sát rộng và bao quát tốt khu vực 2 sân pickleball. Các camera được căn chỉnh theo thực tế mặt bằng, giúp theo dõi thuận tiện khu vực thi đấu và các vị trí xung quanh sân.

Hình ảnh từ camera được hiển thị tập trung trên màn hình, hỗ trợ người quản lý dễ dàng quan sát và kiểm tra khi cần. Bên cạnh đó, hệ thống màn hình check VAR cũng được bố trí để phục vụ việc xem lại và đối chiếu các tình huống xảy ra trong quá trình thi đấu.

Dưới đây là một số hình ảnh thực tế hệ thống sau khi Panaco hoàn thiện và bàn giao tại Signal 132 Nha Trang.

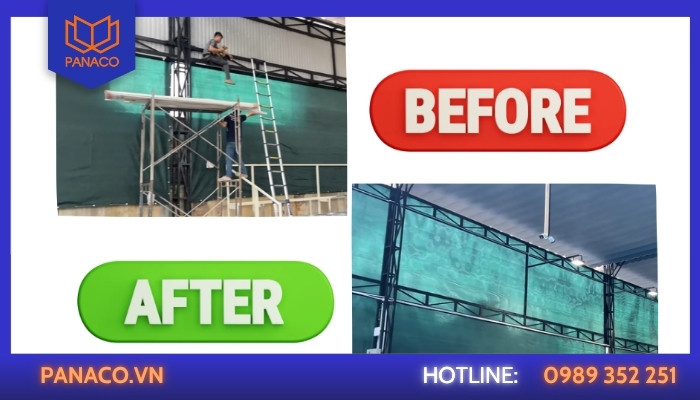

Hình ảnh trước và sau khi Panaco lắp đặt camera sân pickleball Signal 132 Nha Trang

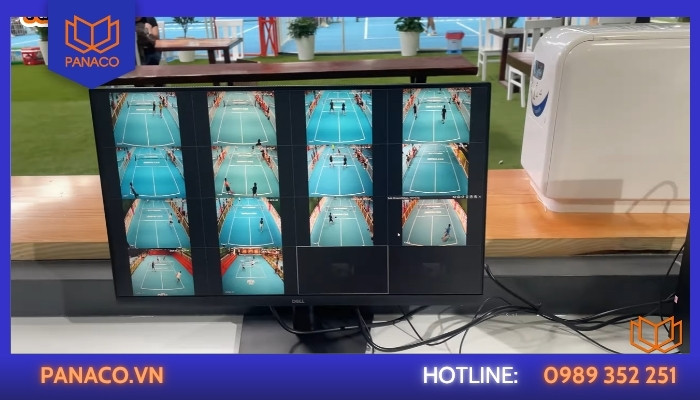

Màn hình hiển thị trung tâm giám sát đồng thời 24 góc quay camera

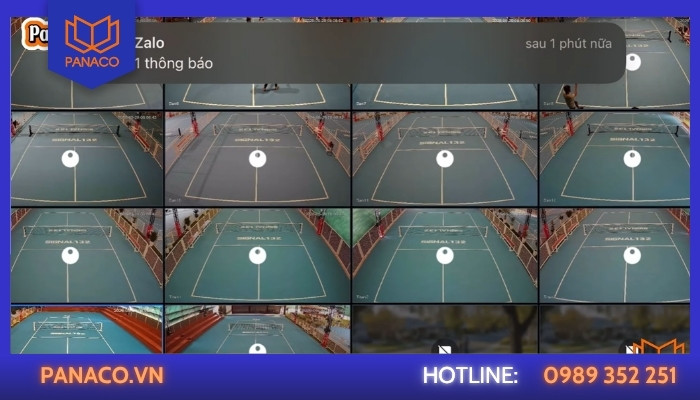

Xem trực tiếp camera trên điện thoại
