Lắp đặt 28 camera cho sân Pickleball PSC Quận 7

Sân Pickleball PSC tại Quận 7 là một công trình có đặc thù khá khác so với những dự án camera văn phòng, cửa hàng hay nhà xưởng thông thường. Với nhiều khu vực sân thi đấu hoạt động cùng lúc, nhu cầu của chủ sân không chỉ dừng ở việc quan sát an ninh mà còn cần ghi lại trận đấu, xem lại tình huống, hỗ trợ Check VAR và giúp người chơi có thể lấy lại những đoạn video đáng nhớ sau trận đấu. Đây cũng là lý do khi chị Thu Hiền liên hệ Panaco, yêu cầu đặt ra không đơn giản là “lắp camera cho sân Pickleball”, mà là phải xây dựng được một hệ thống đủ đồng bộ để sử dụng lâu dài trong quá trình vận hành sân.

Sau quá trình khảo sát và lên phương án, Panaco triển khai hệ thống gồm 28 camera, trong đó có 23 camera thân trụ 4MP làm hệ thống camera chính và 5 camera 2MP phục vụ các vị trí giám sát nội bộ. Hệ thống được kết nối về NVR Kbvision 32 kênh, kết hợp switch PoE, hạ tầng mạng, WiFi và màn hình Check VAR.

Tổng quan dự án

Sơ đồ hệ thống

Bản vẽ mặt bằng bố trí 28 camera sân pickleball Quận 7 của Panaco

28 Camera → Switch PoE → Hệ thống mạng → NVR Kbvision → Check VAR / Điện thoại / TV

Những vấn đề cần giải quyết khi lắp camera cho sân Pickleball PSC

Với một sân pickleball, bài toán camera hoàn toàn khác với việc lắp camera cho một cửa hàng hay văn phòng. Nếu camera chỉ phục vụ an ninh, yêu cầu đơn giản nhất là nhìn được người và khu vực cần giám sát.

Nhưng tại PSC, lắp camera sân Pick còn phải phục vụ cho việc xem lại trận đấu và Check VAR. Vì vậy, một hệ thống “có hình” chưa chắc đã là một hệ thống đáp ứng đúng nhu cầu.

Ngay từ khi tiếp nhận yêu cầu từ chị Thu Hiền, Panaco phải tính đến việc hệ thống sau khi hoàn thiện sẽ được sử dụng như thế nào trong thực tế: nhân viên sân theo dõi ra sao, khi có tình huống tranh cãi thì tìm hình ảnh thế nào, video được lưu ở đâu và khách hàng có thể lấy lại video bằng cách nào.

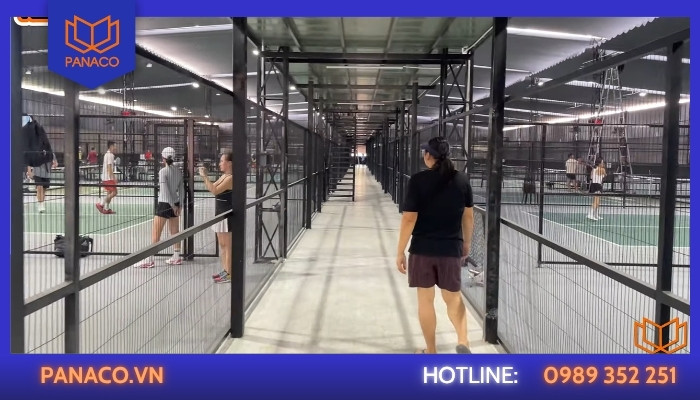

Vấn đề 1: Nhiều khu vực thi đấu nên rất dễ phát sinh điểm mù

Cần bố trí camera phù hợp tránh điểm mù

Một trong những vấn đề quan trọng nhất của sân pickleball là góc quan sát. Các sân thi đấu được bố trí cạnh nhau. Người chơi liên tục di chuyển trong phạm vi sân, trong khi bóng có thể xuất hiện ở nhiều vị trí khác nhau.

Nếu sử dụng quá ít camera, Panaco có thể vẫn tạo ra một hệ thống “nhìn được toàn cảnh”, nhưng khi cần kiểm tra một tình huống cụ thể thì hình ảnh lại không đủ gần hoặc bị che khuất. Ví dụ, một camera đặt ở vị trí trung tâm có thể nhìn thấy nhiều sân cùng lúc. Tuy nhiên, phần sân ở xa camera sẽ chiếm một diện tích rất nhỏ trong khung hình. Khi tua lại video để kiểm tra một pha bóng sát đường biên, việc xác định chính xác diễn biến sẽ khó hơn.

Vấn đề 2: Camera phải phục vụ Check VAR chứ không chỉ giám sát

Đây là điểm khác biệt lớn nhất của công trình PSC. Một camera an ninh thông thường có thể đáp ứng nhu cầu: “Có người đi vào khu vực này hay không?”

Nhưng Check VAR lại đặt câu hỏi khác: “Tình huống xảy ra ở đâu, vào thời điểm nào và hình ảnh từ góc camera nào có thể giúp kiểm tra tình huống đó?”

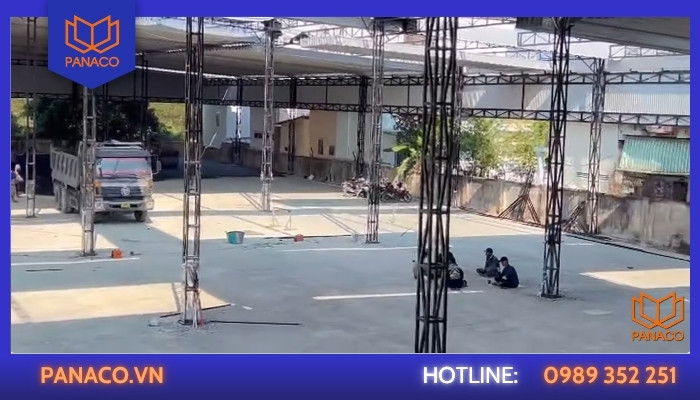

Vấn đề 3: Mặt bằng rộng khiến hệ thống dây trở thành một bài toán riêng

Không gian sân Pick rộng khiến việc đi dây khó khăn hơn

28 camera không nằm sát nhau. Nếu mỗi camera đều phải kéo dây trực tiếp về một vị trí trung tâm, tuyến cáp sẽ trở nên dài và khó quản lý.

Đặc biệt với sân thể thao, việc đi dây còn phải đảm bảo không ảnh hưởng đến không gian sử dụng và tính thẩm mỹ của công trình. Đây là lý do hạ tầng của PSC được tính toán với khoảng 845m cáp CAT6, kết hợp hệ thống ống bảo vệ và các vật tư thi công tương ứng.

Panaco phải xử lý cả: vị trí camera → tuyến dây → switch khu vực → đường truyền về trung tâm → NVR.

Vấn đề 4: Thiết bị đặt tại sân phải phù hợp với môi trường thực tế

Camera tại sân không phải lúc nào cũng nằm trong một căn phòng kín, sạch và có điều hòa. Một số vị trí có thể chịu ảnh hưởng của môi trường bên ngoài, nhiệt độ, bụi, hơi ẩm hoặc nước. Vì vậy, việc lựa chọn camera có IP67 trong cấu hình chính giúp thiết bị phù hợp hơn với những vị trí cần khả năng bảo vệ chống bụi và nước.

Tuy nhiên, chỉ chọn camera IP67 là chưa đủ. Đường dây cũng phải được bảo vệ. Đó là lý do Panaco đưa ống PVC và ruột gà vào phương án thay vì để cáp mạng chạy tự do trên kết cấu.

Vấn đề 5: Hệ thống phải đủ ổn định khi nhiều camera hoạt động đồng thời

Một camera đơn lẻ truyền dữ liệu không phải vấn đề quá lớn.

Nhưng 28 camera cùng truyền hình ảnh về hệ thống thì câu chuyện hoàn toàn khác.

Lúc này, Panaco phải tính đến:

• Băng thông.
• Khả năng cấp nguồn PoE.
• Số lượng cổng mạng.
• Khoảng cách giữa camera và switch.
• Đường uplink.
• Khả năng tiếp nhận của NVR.

Nếu chỉ tập trung vào camera mà bỏ qua những phần này, hệ thống có thể phát sinh tình trạng camera chập chờn, mất kết nối hoặc khó xác định nguyên nhân khi có sự cố. Do đó, 5 switch PoE được đưa vào phương án để tổ chức hệ thống theo từng khu vực thay vì dồn tất cả camera vào một điểm.

Vấn đề 6: Khách hàng không chỉ muốn xem camera mà còn muốn khai thác video

Đây là nhu cầu rất thực tế đối với mô hình pickleball. Một trận đấu kết thúc không có nghĩa là video không còn giá trị. Người chơi có thể muốn xem lại một pha bóng đẹp. Có người muốn lấy lại một đoạn trận đấu.

Có người muốn kiểm tra tình huống vừa xảy ra. Với chủ sân, những video này còn có thể trở thành một phần của trải nghiệm dịch vụ. Do đó, hệ thống cần có khả năng xem lại và lấy video thuận tiện, thay vì toàn bộ dữ liệu chỉ nằm trong đầu ghi và muốn lấy phải gọi kỹ thuật viên.

Đây là lý do phương án PSC tính đến cả khả năng sử dụng QR để lấy clip từ hệ thống NVR, đồng thời có phương án nâng cấp phần mềm Highlight khi nhu cầu khai thác video của sân tăng lên.

Xem thêm: Dịch vụ lắp đặt máy chấm công nhân viên

Phương án Panaco xử lý bài toán lắp camera sân pick cho PSC

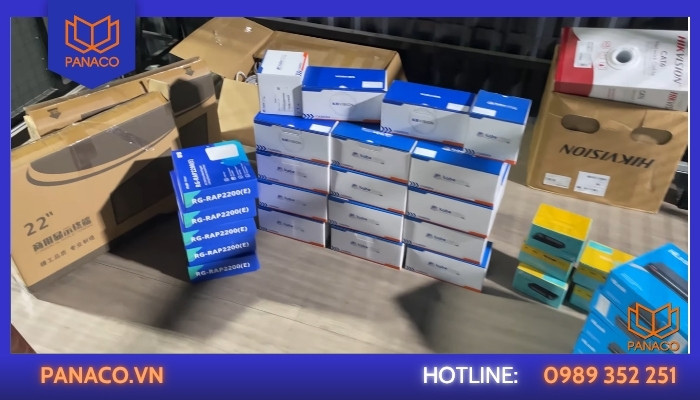

Tập kết thiết bị Panaco chuẩn bị lắp đặt cho hệ thống sân pickleball PSC

Sau khi xác định các vấn đề trên, Panaco không giải quyết từng thiết bị một cách độc lập. Thay vào đó, toàn bộ công trình được thiết kế thành một chuỗi:

Camera → hạ tầng mạng → NVR → Check VAR → người vận hành/khách hàng.

Mỗi phần đều phải hỗ trợ cho phần tiếp theo.

Chia camera theo mục đích thay vì dùng một cấu hình cho toàn bộ sân

Panaco triển khai 28 camera, gồm 23 camera 4MP và 5 camera 2MP.

• 23 camera 4MP tập trung vào các vị trí cần hình ảnh chính của công trình.
• 5 camera 2MP đảm nhận những khu vực không yêu cầu mức chi tiết tương đương camera chính.

Cách chia này giúp PSC không phải trả tiền cho cấu hình cao ở những vị trí không thực sự cần thiết, đồng thời vẫn đảm bảo những khu vực quan trọng có chất lượng hình ảnh tốt hơn.

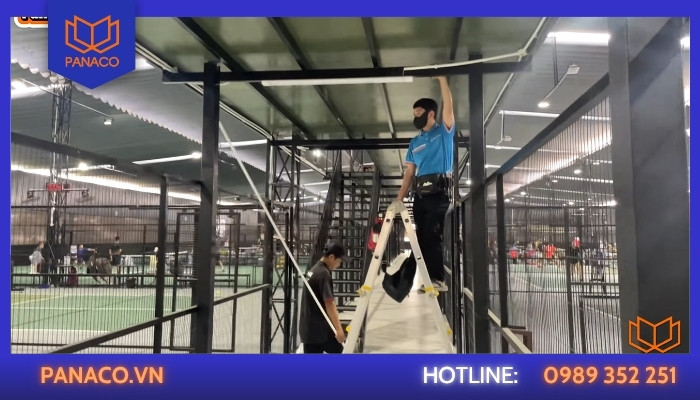

Kỹ thuật viên Panaco đang đi dây nẹp

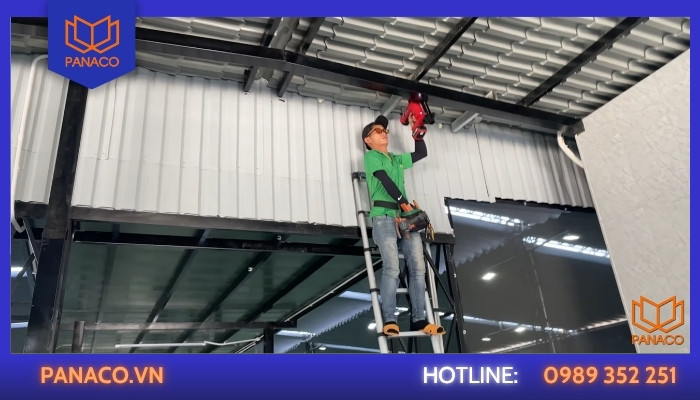

Kỹ thuật viên dùng máy bắn đinh cố định hệ thống dây camera trên cao

Dùng PoE để đơn giản hóa hạ tầng cấp nguồn cho camera

Với 28 camera, nếu mỗi camera cần một đường điện riêng sẽ làm hệ thống phức tạp hơn. Camera PoE cho phép dữ liệu và nguồn được truyền trên hệ thống cáp mạng. Panaco bố trí 5 switch PoE làm các điểm tập trung camera.

Nhờ đó, hệ thống được tổ chức thành các cụm thay vì để toàn bộ 28 tuyến dây chạy về một điểm.

Cách này giúp:

• Giảm sự rối của hệ thống cáp.
• Dễ phân vùng camera.
• Dễ xác định thiết bị khi cần kiểm tra.
• Thuận tiện hơn cho bảo trì.
• Có thể mở rộng hệ thống sau này.

Sử dụng NVR 32 kênh để vừa đáp ứng hiện tại vừa chừa đường mở rộng

PSC có 28 camera nhưng sử dụng NVR 32 kênh. Panaco chủ động chừa lại 4 kênh để hệ thống có thể mở rộng.

Điều này đặc biệt phù hợp với một sân thể thao vì nhu cầu camera thường không dừng lại ở thời điểm khai trương.

Khi sân hoạt động ổn định, chủ đầu tư có thể phát sinh những nhu cầu như:

• Bổ sung camera cho khu vực mới.
• Tăng góc quan sát cho sân.
• Bổ sung camera an ninh.
• Mở rộng khu vực Check VAR.

Thay vì phải thay đổi toàn bộ hệ thống ghi hình, 4 kênh còn lại tạo ra một khoảng dự phòng cho những nhu cầu này.

Hai màn hình Check VAR được bố trí để phục vụ vận hành thực tế

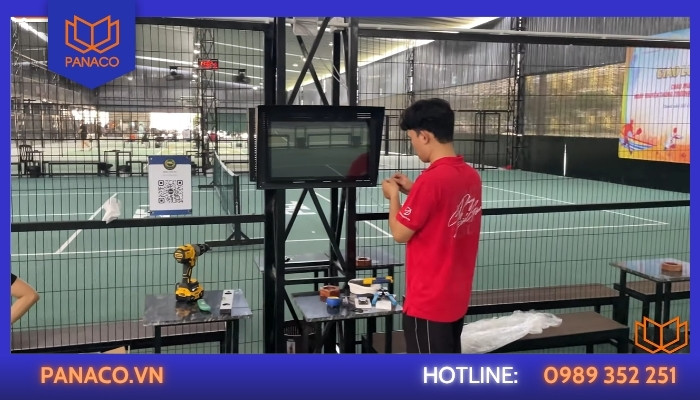

Triển khai 2 màn hình VAR cho hệ thống camera

PSC sử dụng 2 màn hình cảm ứng 22 inch. Mục tiêu của việc sử dụng màn hình cảm ứng là đưa thao tác xem lại video ra khỏi một hệ thống kỹ thuật phức tạp.

Nhân viên sân không cần phải hiểu sâu về NVR hay hệ thống mạng.

Họ cần một giao diện dễ sử dụng: Chọn → xem lại → kiểm tra → lấy video.

Đây chính là lý do phần mềm Check VAR được đưa vào cấu hình cùng với màn hình. Theo phương án, phần mềm có khả năng hiển thị tối đa 2 camera trên màn hình để phục vụ Check VAR, đồng thời hỗ trợ xem lại và tải video. Như vậy, khi cần kiểm tra một tình huống, nhân viên không chỉ xem được “một camera bất kỳ”, mà có thể đối chiếu hình ảnh từ các góc camera được lựa chọn.

Thời gian thi công hệ thống camera PSC: khoảng 1 tuần

Với công trình PSC, thời gian thi công dự kiến khoảng 1 tuần, tùy thuộc vào tiến độ hoàn thiện của sân và điều kiện thực tế tại thời điểm Panaco triển khai. Điều quan trọng là thời gian thi công không chỉ dành cho việc bắt camera lên tường hoặc cột.

Trong khoảng thời gian này, Panaco phải thực hiện liên tiếp nhiều hạng mục:

Giai đoạn 1 – Xác định và đánh dấu vị trí

Các vị trí camera, switch và thiết bị được xác định dựa trên phương án đã khảo sát.

Giai đoạn 2 – Triển khai hạ tầng

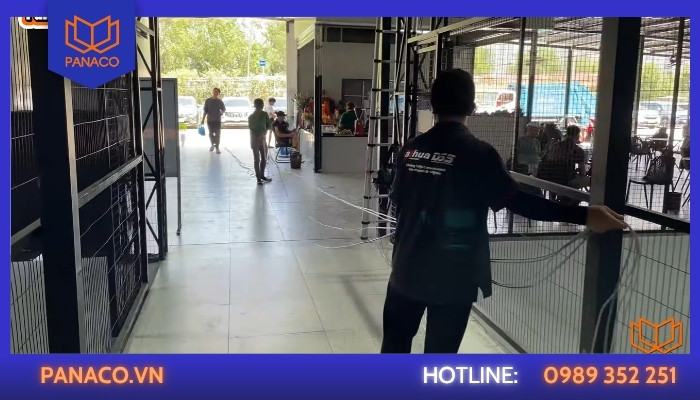

Đội ngũ kỹ thuật Panaco đi dây hạ tầng camera an ninh sân pickleball

Tiến hành kéo cáp CAT6, đi ống bảo vệ, xử lý các tuyến dây và đưa cáp về các vị trí switch.

Với tổng chiều dài khoảng 845m CAT6, đây là một trong những hạng mục chiếm nhiều thời gian nhất của công trình.

Giai đoạn 3 – Lắp đặt camera

28 camera được đưa vào vị trí, cố định và căn chỉnh góc nhìn.

Đây là bước rất quan trọng bởi chỉ cần góc camera lệch so với thiết kế, hiệu quả quan sát của toàn hệ thống có thể bị ảnh hưởng.

Giai đoạn 4 – Lắp đặt hệ thống trung tâm

Panaco tiến hành lắp:

• NVR.
• Switch PoE.
• Gateway.
• Access Point.
• HDD.
• Màn hình Check VAR.

Giai đoạn 5 – Cấu hình

Sau khi phần cứng hoàn thiện, hệ thống được cấu hình để camera kết nối với NVR, thiết bị mạng hoạt động đồng bộ và màn hình Check VAR có thể khai thác hình ảnh.

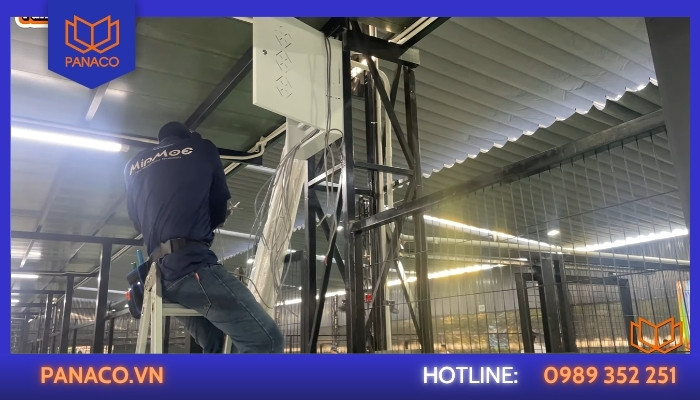

Thợ Panaco đấu nối dây tín hiệu vào tủ kỹ thuật camera sân pickleball

Giai đoạn 6 – Kiểm tra và bàn giao

Panaco kiểm tra từng camera, góc nhìn, khả năng ghi hình, xem lại, kết nối mạng và các chức năng liên quan trước khi bàn giao.

Do sân vẫn phải đảm bảo tiến độ hoàn thiện để đưa vào hoạt động, thời gian thi công thực tế sẽ được phối hợp theo tiến độ hoàn thiện mặt bằng của PSC, thay vì thi công một cách tách rời khỏi tiến độ chung của sân.

Chi phí tham khảo lắp đặt camera cho sân Pickleball PSC

Với cấu hình gồm 28 camera, NVR Kbvision 32 kênh, switch PoE, hệ thống WiFi, hạ tầng cáp và 2 màn hình Check VAR, chi phí triển khai công trình PSC được dự toán ở mức khoảng 146 triệu đồng

Đây là mức chi phí tham khảo, bởi giá một hệ thống camera sân pickleball không thể chỉ tính theo số lượng camera.

Chi phí còn phụ thuộc vào:

• Diện tích mặt bằng.
• Số lượng sân.
• Số lượng camera cần lắp.
• Khoảng cách kéo dây.
• Kết cấu hiện hữu của công trình.
• Số lượng switch.
• Nhu cầu WiFi.
• Dung lượng lưu trữ.
• Có triển khai Check VAR hay không.
• Số lượng màn hình.
• Yêu cầu về phần mềm và khai thác video.

Riêng tại PSC, khối lượng hạ tầng đã lên tới khoảng 845m CAT6, cùng hệ thống ống bảo vệ, switch PoE, Access Point và các thiết bị phụ trợ.

Vì vậy, nếu chỉ lấy công thức 28 camera × đơn giá camera để dự toán thì sẽ không phản ánh đúng chi phí thực tế của một công trình như PSC.

Panaco luôn khuyến nghị khảo sát trước khi báo giá để xác định chính xác số camera, vị trí lắp đặt và khối lượng hạ tầng cần triển khai.

Tham khảo: Giải pháp lắp đặt khóa vân tay trọn gói

Hình ảnh sau khi hoàn thiện

Sau khi hoàn thiện, hệ thống camera được đưa vào các vị trí đã được tính toán từ trước. Các tuyến cáp được đi trong hệ thống bảo vệ phù hợp, camera được cố định chắc chắn và toàn bộ thiết bị được kết nối về hệ thống trung tâm.

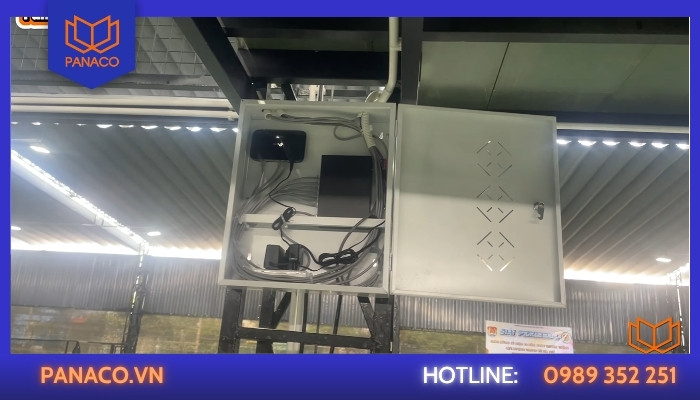

Tủ trung tâm kết nối hệ thống camera sân pickleball thi công bởi Panaco

Đối với phần Check VAR, Panaco triển khai màn hình cảm ứng và phần mềm tương ứng để nhân viên sân có thể khai thác hình ảnh từ hệ thống camera.

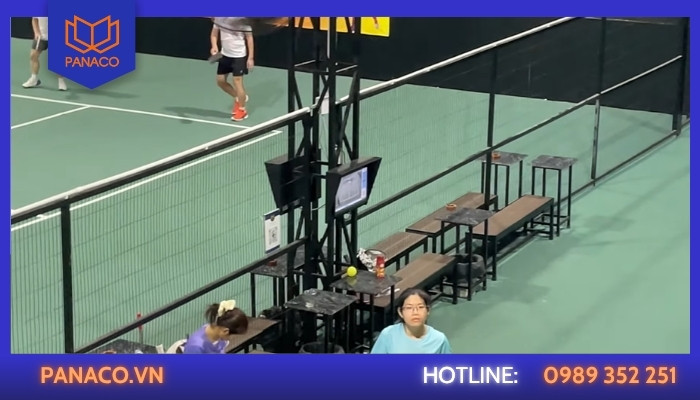

Màn hình check VAR sau khi hoàn thiện lắp đặt

Điểm khác biệt có thể thấy rõ sau khi hoàn thiện là hệ thống không được triển khai theo kiểu “camera đặt ở đâu thuận tiện thì đặt”, mà toàn bộ vị trí đều phải phục vụ cho mục tiêu quan sát và khai thác hình ảnh của PSC.

Nếu bạn đang chuẩn bị mở sân Pickleball, cần lắp đặt hệ thống camera cho sân đang hoạt động hoặc muốn triển khai Check VAR + xem lại video cho khách hàng, hãy liên hệ Panaco qua hotline/zalo 0989 352 251 để được khảo sát và tư vấn phương án phù hợp.
