Sửa máy chấm công Kbvision lỗi không mở cửa, không kích relay

Máy chấm công Kbvision không chỉ dùng để ghi nhận thời gian ra vào của nhân viên mà còn được tích hợp chức năng kiểm soát cửa, giúp quản lý an ninh hiệu quả cho văn phòng, nhà xưởng hay tòa nhà. Tuy nhiên, trong quá trình sử dụng, nhiều doanh nghiệp gặp phải tình trạng máy chấm công Kbvision nhận vân tay hoặc thẻ nhưng cửa không mở, relay không kích hoạt. Đây là lỗi khá phổ biến khiến hệ thống kiểm soát cửa hoạt động không ổn định và gây nhiều bất tiện trong việc ra vào.

Trong bài viết này, Panaco sẽ hướng dẫn bạn cách kiểm tra và phương pháp sửa máy chấm công Kbvision khi gặp lỗi không kích relay, không mở cửa, giúp bạn nhanh chóng khắc phục sự cố và đảm bảo hệ thống hoạt động ổn định.

Máy chấm công Kbvision không mở cửa, không kích relay là lỗi gì?

Lỗi máy chấm công Kbvision không mở cửa, không kích relay là tình trạng thiết bị vẫn hoạt động bình thường ở chức năng nhận dạng (vân tay, thẻ từ hoặc mật khẩu) nhưng không gửi tín hiệu điều khiển để mở khóa cửa. Điều này khiến hệ thống kiểm soát cửa không phản hồi dù người dùng đã xác thực thành công.

Dấu hiệu thường gặp

Khi nhân viên thực hiện chấm công, máy vẫn phát ra âm thanh “Xin cảm ơn” hoặc hiển thị dấu tích xanh xác nhận thành công. Tuy nhiên, chốt khóa điện tử vẫn giữ chặt, cửa không hề có dấu hiệu được giải phóng để ra vào. Lúc này, hệ thống đang gặp lỗi truyền dẫn hoặc lỗi lệnh đóng ngắt mạch điện.

Máy chấm công nhận vân tay/thẻ nhưng cửa không mở

Máy vẫn nhận diện vân tay nhưng không truyền được tới bộ phận khóa

Đây là dấu hiệu cho thấy phần xác thực của máy Kbvision vẫn hoạt động tốt (vẫn nhận diện đúng người). Tuy nhiên, lệnh điều khiển từ bo mạch chính của máy không truyền được tới bộ phận khóa.

Màn hình máy báo “Access Granted” (Truy cập được phép) nhưng khóa từ vẫn hút chặt hoặc chốt rơi không nảy lên.

Relay không đóng để kích khóa điện

Relay (Rơ-le) là một công tắc điện tử bên trong máy chấm công Kbvision, có nhiệm vụ đóng/ngắt mạch điện để cấp nguồn hoặc ngắt nguồn cho khóa cửa.

Thông thường, khi relay hoạt động, bạn sẽ nghe thấy một tiếng “tạch” nhẹ phát ra từ bên trong máy chấm công. Nếu bạn chấm công thành công mà không nghe thấy tiếng động này, nghĩa là relay đã bị “treo”, bị cháy cuộn hút hoặc bị lỗi lệnh điều khiển từ vi xử lý.

Lỗi xảy ra phổ biến trong hệ thống kiểm soát cửa

Lỗi không kích relay trên máy chấm công Kbvision thường xảy ra trong các hệ thống có kết nối với:

• Khóa điện từ (Maglock)
• Khóa chốt điện (Electric Bolt)
• Nút exit mở cửa
• Bộ nguồn kiểm soát cửa

Nếu không kiểm tra và xử lý kịp thời, sự cố này có thể làm gián đoạn việc ra vào của nhân viên và ảnh hưởng đến hoạt động quản lý an ninh của doanh nghiệp. Vì vậy, việc xác định đúng nguyên nhân và có phương án khắc phục phù hợp là rất cần thiết.

Tham khảo thêm: Cách kiểm tra và xử lý tình trạng dung lượng lưu trữ bị đầy

Nguyên nhân máy chấm công Kbvision không kích relay

Tình trạng máy chấm công Kbvision không kích relay để mở cửa có thể xuất phát từ nhiều nguyên nhân khác nhau, từ lỗi cấu hình phần mềm cho đến sự cố phần cứng bên trong thiết bị. Việc xác định đúng nguyên nhân sẽ giúp quá trình sửa chữa và khắc phục diễn ra nhanh chóng, tránh ảnh hưởng đến hoạt động của hệ thống kiểm soát cửa.

Cài đặt relay trong máy chưa đúng

Một trong những nguyên nhân phổ biến là cấu hình relay trong máy chấm công chưa chính xác. Nếu các thông số điều khiển cửa được thiết lập sai, thiết bị sẽ không gửi tín hiệu kích hoạt khóa điện.

• Thời gian relay (Door Relay Time): Nếu thời gian kích relay được đặt bằng 0 hoặc quá ngắn, khóa điện sẽ không kịp phản hồi để mở cửa.
• Mode NO/NC sai: Chế độ tiếp điểm NO (Normally Open) hoặc NC (Normally Closed) không phù hợp với loại khóa điện đang sử dụng cũng có thể khiến relay không hoạt động đúng.

Đấu dây relay sai

Việc đấu dây không đúng sơ đồ cũng là nguyên nhân khiến máy chấm công không kích được relay mở cửa.

• Nhầm cổng COM / NO / NC: Relay có 3 chân cơ bản, nếu đấu nhầm chân COM sang chân khác hoặc đấu sai cặp dây tín hiệu, mạch điện sẽ không thể đóng/ngắt để điều khiển khóa.
• Sai sơ đồ kết nối: Mỗi dòng khóa điện từ có sơ đồ đấu nối riêng (nguồn chung hoặc nguồn riêng). Việc đấu nối không đúng sơ đồ sẽ khiến dòng điện không đi qua được relay của máy chấm công.

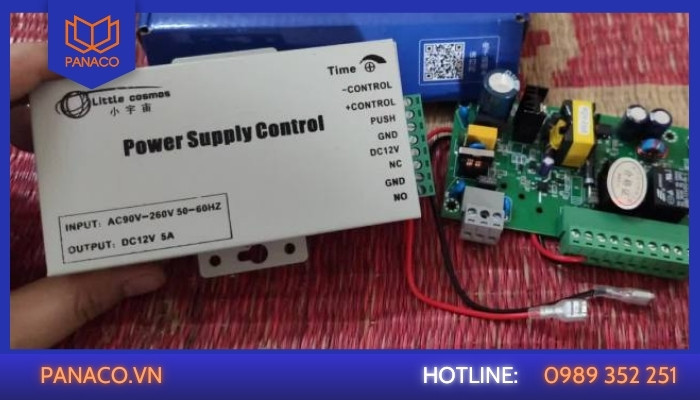

Nguồn cấp cho khóa điện không đủ

Nguồn cấp cho khóa điện không đủ công suất, relay có thể kích nhưng khóa vẫn không nhả

Nguồn điện đóng vai trò rất quan trọng trong hệ thống kiểm soát cửa.

• Nguồn yếu: Nếu nguồn cấp cho khóa điện không đủ công suất, relay có thể kích nhưng khóa vẫn không nhả.
• Nguồn không ổn định: Nguồn chập chờn hoặc bị sụt áp có thể khiến hệ thống hoạt động không ổn định.

Relay trong máy bị hỏng

Trong một số trường hợp, relay bên trong máy chấm công bị hỏng do sử dụng lâu ngày hoặc do điện áp không ổn định.

• Relay không đóng mạch: Khi relay bị kẹt hoặc cháy tiếp điểm, tín hiệu mở cửa sẽ không được truyền đi.
• Lỗi phần cứng: Các linh kiện trên mainboard có thể bị hỏng, khiến relay không hoạt động.

Lỗi cấu hình phần mềm kiểm soát cửa

Nếu hệ thống được quản lý qua phần mềm kiểm soát ra vào, việc cấu hình sai cũng có thể gây ra lỗi.

• Chưa cấp quyền mở cửa: Nhân viên có tên trên máy nhưng chưa được đưa vào “Nhóm truy cập” (Access Group) được phép mở cửa vào khung giờ đó.
• Chưa cấu hình thiết bị: Các tham số về Access Control trên phần mềm chưa được đẩy xuống (Sync) thiết bị một cách hoàn chỉnh.

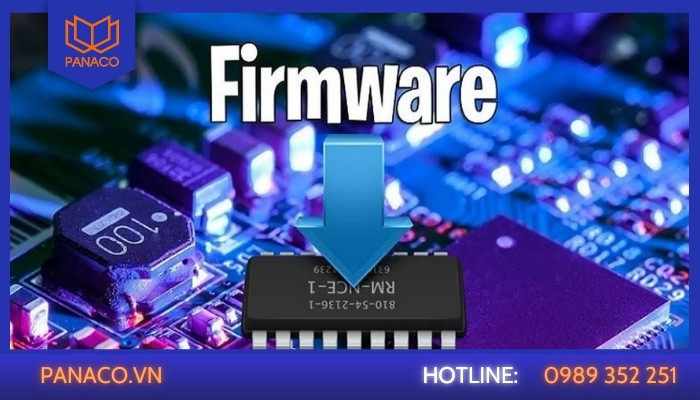

Firmware máy bị lỗi

Phiên bản firmware quá cũ có thể phát sinh lỗi

Firmware là hệ điều hành của máy chấm công. Khi firmware gặp vấn đề, thiết bị có thể hoạt động không ổn định.

• Lỗi hệ thống: Một số lỗi phần mềm có thể làm chức năng điều khiển relay bị gián đoạn.
• Firmware cũ: Phiên bản firmware quá cũ có thể phát sinh lỗi hoặc không tương thích với cấu hình hệ thống hiện tại.

Khi gặp lỗi relay, bạn không nên tự ý đấu tắt các đầu dây điện nếu không nắm rõ sơ đồ, vì rất dễ gây chập cháy bo mạch chính của máy chấm công.

Xem chi tiết: Cách khắc phục tình trạng máy chấm công KBVISION bị đơ liệt cảm ứng

Cách kiểm tra máy chấm công KBVISION không kích relay

Khi cửa không mở dù đã xác nhận vân tay thành công, anh chị hãy thực hiện kiểm tra theo trình tự 4 bước “vàng” sau đây để khoanh vùng lỗi chính xác nhất:

Kiểm tra bằng cách mở cửa thủ công (Test nút Exit)

Đây là bước đầu tiên để xác định lỗi nằm ở Khóa hay ở Máy chấm công. Nhấn nút Exit bên trong phòng để mở cửa.

• Nếu cửa mở: Khóa và nguồn cấp cho khóa vẫn tốt. Lỗi chắc chắn nằm ở máy chấm công hoặc dây tín hiệu từ máy tới khóa.
• Nếu cửa không mở: Lỗi nằm ở bộ nguồn hoặc bản thân khóa điện tử đã bị hỏng/kẹt chốt.

Kiểm tra tín hiệu Relay bằng đồng hồ đo điện

Bước này giúp xác định relay bên trong máy chấm công có còn đóng ngắt mạch hay không. Sử dụng đồng hồ VOM (thang đo thông mạch/đo điện trở). Đặt hai đầu kim đo vào hai chân COM và NO (hoặc NC tùy loại khóa) trên máy chấm công, sau đó thực hiện chấm công bằng vân tay đã đăng ký.

• Nếu đồng hồ báo thông mạch (tiếng “bíp”) khi chấm công: Relay vẫn hoạt động tốt, lỗi có thể do đứt dây tín hiệu hoặc đấu nối sai.
• Nếu đồng hồ không báo gì: Relay đã bị hỏng hoặc chưa nhận được lệnh điều khiển.

Kiểm tra nguồn cấp cho khóa điện (12V / 24V)

Nguồn điện không đủ áp là nguyên nhân khiến relay có kích nhưng khóa không đủ lực để nhả chốt. Hãy dùng đồng hồ đo điện áp (DC 20V) đo tại hai đầu dây cấp nguồn cho khóa.

• Điện áp chuẩn phải đạt từ 11.5V đến 13V (đối với nguồn 12V).
• Nếu điện áp dưới 10V: Bộ nguồn đã bị suy yếu (sụt áp), cần thay bộ nguồn mới để đảm bảo đủ dòng kích mở khóa.

Kiểm tra cấu hình trong Menu Access Control

Đôi khi lỗi không nằm ở phần cứng mà do cài đặt bên trong máy bị sai lệch.

• Truy cập vào Menu -> Access Control (Kiểm soát cửa).
• Kiểm tra mục Door Relay Time: Đảm bảo giá trị này không phải là 0 (nên để từ 3 – 5 giây).
• Kiểm tra quyền truy cập: Xác định ID nhân viên đó có đang nằm trong khung giờ được phép mở cửa (Time Zone) hay không.

Nếu anh chị không có đồng hồ đo điện, hãy lắng nghe tiếng “tạch” nhẹ bên trong máy khi chấm công. Nếu không nghe thấy tiếng động này, hãy kiểm tra lại cài đặt phần mềm trước khi quyết định thay máy mới.

Nếu relay vẫn hoạt động nhưng máy chấm công có biểu hiện không nhận thao tác, yêu cầu xác thực lại tài khoản hoặc không cho phép truy cập menu, cần kiểm tra thêm phần quản trị thiết bị. Bạn có thể tham khảo cách xử lý khi máy chấm công bị khóa thao tác hoặc gặp lỗi xác thực để xác định nguyên nhân và hướng khắc phục phù hợp.

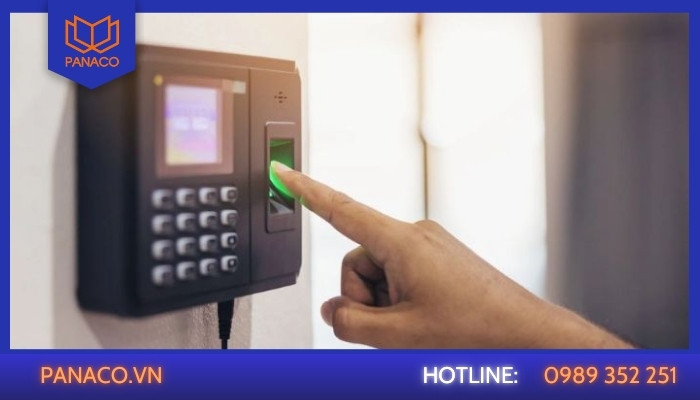

Cách khắc phục lỗi máy chấm công Kbvision không mở cửa

Các bước khắc phục để hệ thống kiểm soát cửa hoạt động ổn định trở lại

Sau khi đã kiểm tra và xác định được nguyên nhân, bạn có thể áp dụng các bước khắc phục sau đây để hệ thống kiểm soát cửa hoạt động ổn định trở lại:

Cấu hình lại thông số Relay trong máy

Nếu phần cứng không hỏng, việc điều chỉnh lại cài đặt sẽ giúp relay hoạt động chính xác:

• Điều chỉnh Relay Delay (Thời gian trễ): Vào mục Access Control, thiết lập lại thời gian mở cửa từ 3 đến 5 giây. Nếu để quá ngắn, chốt khóa chưa kịp nhả ra cửa đã đóng lại.
• Kiểm tra Door Sensor (Cảm biến cửa): Nếu bạn không lắp cảm biến cửa nhưng lại bật tính năng này trong máy, thiết bị có thể hiểu sai trạng thái cửa và không kích relay. Hãy chuyển trạng thái cảm biến về “None” hoặc “Normal”.

Đấu nối lại dây Relay đúng sơ đồ chuẩn

Việc đấu sai cổng COM/NO/NC là lỗi rất phổ biến. Bạn cần thực hiện đấu nối lại theo nguyên tắc:

• Đối với khóa chốt (Fail Safe): Đấu dây vào cặp cổng COM và NC. Khi chấm công thành công, máy ngắt điện để nhả chốt.
• Đối với khóa từ/khóa hút (Fail Secure): Thường sử dụng cặp cổng COM và NO.

Lưu ý: Hãy kiểm tra kỹ các đầu cốt, đảm bảo dây đồng tiếp xúc tốt và không bị lỏng lẻo gây chập chờn tín hiệu.

Thay thế Relay nếu bị hỏng phần cứng

Nếu đã cấu hình đúng và đo thông mạch nhưng chân relay không đóng/ngắt, nghĩa là linh kiện này đã bị cháy hoặc hỏng tiếp điểm.

Giải pháp: Cần can thiệp vào bo mạch chính để thay thế relay mới có cùng thông số kỹ thuật. Công việc này đòi hỏi kỹ thuật viên có chuyên môn và thiết bị hàn mạch chuyên dụng để tránh làm hỏng các linh kiện xung quanh.

Reset máy và cấu hình lại từ đầu

Trong trường hợp máy bị xung đột phần mềm hoặc bị lỗi cài đặt sâu bên trong mà không tìm ra:

• Thực hiện lệnh Restore Factory Settings (Khôi phục cài đặt gốc).
• Sau khi reset, bạn cần cấu hình lại địa chỉ IP và các thông số Access Control. Trước khi reset hoặc khôi phục cài đặt gốc, cần sao lưu dữ liệu người dùng và lịch sử chấm công nếu thiết bị đang lưu dữ liệu. Nếu dữ liệu đã bị thiếu hoặc không còn hiển thị trên phần mềm, bạn có thể tham khảo thêm cách kiểm tra và khôi phục dữ liệu chấm công bị mất trước khi thực hiện các thao tác can thiệp sâu hơn.

Nâng cấp Firmware cho thiết bị

Nếu máy thường xuyên bị treo lệnh mở cửa hoặc không tương thích với các dòng khóa điện tử mới, việc cập nhật hệ điều hành là cần thiết. Tải phiên bản Firmware mới nhất từ trang chủ KBVISION tương ứng với mã máy, sau đó tiến hành nâng cấp qua trình duyệt web hoặc phần mềm chuyên dụng. Việc này giúp sửa các lỗi bảo mật và tối ưu hóa lệnh điều khiển relay.

Nếu bạn đã thử các bước trên nhưng cửa vẫn không mở, đây có thể là lỗi sâu trên bo mạch hoặc hỏng hóc chùm khóa điện. Đừng cố gắng tháo tung máy nếu không có chuyên môn.

Sơ đồ đấu dây relay máy chấm công Kbvision

Bên sau máy chấm công KBVISION thường có một cụm chân cắm ký hiệu là Access Control hoặc Relay. Bạn cần xác định đúng 3 chân chính: COM, NO, và NC.

1. Ý nghĩa các chân Relay

• COM (Common): Chân chung, luôn luôn phải có dây nối vào chân này.
• NO (Normally Open): Trạng thái bình thường là “Mở” (không có điện). Khi chấm công thành công, máy sẽ đóng mạch giữa COM và NO để cấp điện. Thường dùng cho Khóa chốt (Fail-Secure) hoặc chuông cửa.
• NC (Normally Closed): Trạng thái bình thường là “Đóng” (luôn có điện). Khi chấm công thành công, máy sẽ ngắt mạch giữa COM và NC để ngắt điện. Thường dùng cho Khóa từ/Khóa hút (Fail-Safe).

2. Sơ đồ kết nối cụ thể cho từng loại khóa

1. Đối với Khóa Hút Nam Châm / Khóa Chốt Rơi (Loại Fail-Safe)

Đặc điểm: Có điện thì khóa, mất điện thì mở.

• Bước 1: Cực Dương (+) của nguồn 12V đấu vào chân COM của máy chấm công.
• Bước 2: Chân NC của máy chấm công đấu vào cực Dương (+) của khóa điện.
• Bước 3: Cực Âm (-) của nguồn 12V đấu trực tiếp vào cực Âm (-) của khóa điện.

1. Đối với Khóa Chốt / Khóa Cửa Cổng (Loại Fail-Secure)

Đặc điểm: Có điện mới mở, mất điện vẫn khóa.

• Bước 1: Cực Dương (+) của nguồn 12V đấu vào chân COM của máy chấm công.
• Bước 2: Chân NO của máy chấm công đấu vào cực Dương (+) của khóa điện.
• Bước 3: Cực Âm (-) của nguồn 12V đấu trực tiếp vào cực Âm (-) của khóa điện.

3. Lưu ý quan trọng khi đấu nối

• Sử dụng Diode: Nên đấu thêm một con Diode (thường đi kèm khi mua máy) song song với khóa để triệt tiêu dòng điện cảm ứng ngược, tránh làm hỏng relay của máy chấm công về lâu dài.
• Nguồn riêng cho khóa: Đối với các loại khóa hút có lực giữ lớn (600lbs trở lên), anh nên dùng bộ nguồn tập trung 12V-5A riêng cho khóa thay vì dùng chung nguồn với máy chấm công để tránh sụt áp gây treo máy.
• Kiểm tra dây: Đảm bảo các đầu dây được tuốt vỏ sạch sẽ, vặn chặt vào Domino để không bị lỏng dẫn đến hiện tượng cửa lúc mở được lúc không.

Dịch vụ sửa máy chấm công Kbvision tận nơi

Panaco sửa máy chấm công KBVISION lỗi không mở cửa tận nơi

Khi hệ thống kiểm soát cửa hoặc máy chấm công Kbvision gặp sự cố không kích relay, việc sửa chữa kịp thời là ưu tiên hàng đầu để đảm bảo an ninh và duy trì hoạt động của doanh nghiệp. Panaco cung cấp giải pháp sửa chữa tận nơi với những cam kết vàng:

• Kiểm tra lỗi miễn phí: Kỹ thuật viên của chúng tôi sẽ có mặt trực tiếp để đo đạc mạch điện, kiểm tra sơ đồ đấu nối và chẩn đoán nguyên nhân chính xác mà không thu bất kỳ khoản phí kiểm tra nào.
• Sửa nhanh trong ngày: Với đội ngũ kỹ thuật am hiểu sâu về thiết bị Kbvision và luôn sẵn sàng linh kiện thay thế (relay, khóa từ, bộ nguồn), chúng tôi cam kết xử lý dứt điểm sự cố ngay trong buổi làm việc, không để khách hàng phải chờ đợi qua ngày.
• Bảo hành sau sửa chữa: Mọi hạng mục sửa chữa và linh kiện thay thế tại Panaco đều được dán tem bảo hành chính hãng từ 06 – 12 tháng, giúp quý khách hàng hoàn toàn yên tâm về độ ổn định của hệ thống sau khi khắc phục.

Xem thêm: Các lỗi kỹ thuật hay gặp khi sử dụng máy chấm công KBvision

Sự cố máy chấm công Kbvision không mở cửa hay không kích relay có thể gây ra nhiều bất tiện và rủi ro cho doanh nghiệp. Tuy nhiên, với các bước kiểm tra và khắc phục đúng kỹ thuật, bạn hoàn toàn có thể đưa hệ thống trở lại hoạt động bình thường. Đừng để những hỏng hóc nhỏ làm ảnh hưởng đến sự chuyên nghiệp và an toàn của văn phòng bạn.

Nếu bạn không có đủ thiết bị đo kiểm hoặc lo ngại về việc đấu nối sai sơ đồ điện, hãy để các chuyên gia tại Panaco đồng hành cùng bạn. Chúng tôi cam kết mang đến dịch vụ sửa chữa nhanh chóng, minh bạch và tận tâm nhất. Hãy liên hệ hotline 0989 352 251 để được hỗ trợ!
