Dây Cáp Camera Ngoài Trời: Cách Chọn Loại Phù Hợp

Khi lắp đặt camera ngoài trời, việc chọn dây cáp phù hợp không chỉ ảnh hưởng đến chất lượng truyền tín hiệu mà còn quyết định độ bền của hệ thống. Dưới tác động của nắng, mưa, độ ẩm và tia UV, dây cáp thông thường có thể nhanh xuống cấp nếu không đáp ứng điều kiện lắp đặt thực tế.

Vậy dây cáp camera ngoài trời nên dùng loại nào? Nên chọn Cat5e, Cat6, RG59 hay cáp chuyên dụng chống UV, chống ẩm? Trong bài viết này, Panaco sẽ giúp bạn phân biệt các loại cáp phổ biến, hướng dẫn cách lựa chọn theo từng vị trí thi công và những lưu ý quan trọng để hệ thống camera hoạt động ổn định, bền bỉ theo thời gian.

Tìm hiểu dây cáp camera ngoài trời nên chọn loại nào?

Chọn dây cáp camera ngoài trời cần dựa trên loại camera, khoảng cách truyền tín hiệu và điều kiện lắp đặt thực tế. Camera IP thường sử dụng cáp mạng Ethernet, camera PoE cần thêm khả năng cấp nguồn ổn định qua cáp, trong khi camera Analog phổ biến với cáp đồng trục. Ngoài tên loại cáp, bạn cũng cần chú ý đến vật liệu lõi dẫn, lớp vỏ chống UV, khả năng chống ẩm và phương án bảo vệ dây.

Camera IP ngoài trời dùng dây gì?

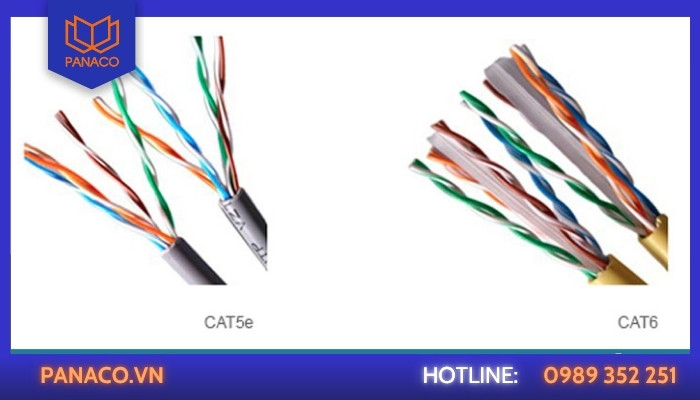

Camera IP ngoài trời sử dụng cáp Cat5e hoặc cat6

Camera IP ngoài trời thường sử dụng cáp mạng Ethernet Cat5e hoặc Cat6 để truyền dữ liệu về switch hoặc đầu ghi NVR. Trong đó:

• Cat5e: Phù hợp với nhiều hệ thống camera IP thông thường, đáp ứng nhu cầu truyền dữ liệu theo cấu hình mạng tương thích.
• Cat6: Có thể lựa chọn khi cần nâng cấp hạ tầng mạng hoặc đáp ứng yêu cầu kỹ thuật của công trình.

Không phải cứ lắp camera ngoài trời là bắt buộc dùng Cat6. Điều quan trọng là chọn đúng chuẩn cáp theo thiết bị và sử dụng loại có cấu tạo phù hợp với môi trường lắp đặt. Nếu dây đi qua khu vực thường xuyên tiếp xúc với nắng, mưa hoặc độ ẩm, nên ưu tiên cáp mạng chuyên dụng ngoài trời có lớp vỏ chống UV, chống ẩm phù hợp.

Tìm hiểu thêm: Camera IP dùng dây gì phù hợp?

Camera PoE ngoài trời dùng dây gì?

Camera PoE sử dụng cáp mạng Ethernet để truyền dữ liệu và cấp nguồn qua cùng một tuyến dây. Vì vậy, ngoài chuẩn Cat5e hoặc Cat6, bạn cần quan tâm đến khả năng truyền tải điện của cáp.

Các yếu tố cần kiểm tra gồm:

• Lõi dẫn: Ưu tiên cáp lõi đồng nguyên chất có thông số phù hợp, đặc biệt với tuyến PoE dài hoặc camera có công suất cao.
• Khoảng cách dây: Tính toán theo giới hạn của chuẩn Ethernet, công suất PoE và mức sụt áp trên đường dây.
• Thiết bị cấp nguồn: Đảm bảo switch PoE hoặc bộ cấp nguồn đáp ứng chuẩn PoE và tổng công suất của camera.
• Đầu nối và mối nối: Sử dụng đầu RJ45 phù hợp, đồng thời bảo vệ các điểm kết nối khỏi nước và độ ẩm.
• Lớp vỏ cáp: Chọn loại dùng được ngoài trời nếu tuyến dây phải tiếp xúc trực tiếp với môi trường bên ngoài.

Lưu ý, cáp vẫn có thể truyền dữ liệu nhưng không đảm bảo nguồn cấp ổn định nếu lõi dẫn, chiều dài tuyến dây hoặc công suất PoE không phù hợp. Vì vậy, không nên chỉ dựa vào nhãn Cat5e hay Cat6 để đánh giá chất lượng cáp cho camera PoE ngoài trời.

Xem thêm: Camera Poe dùng cáp mạng gì?

Camera Analog ngoài trời dùng dây gì?

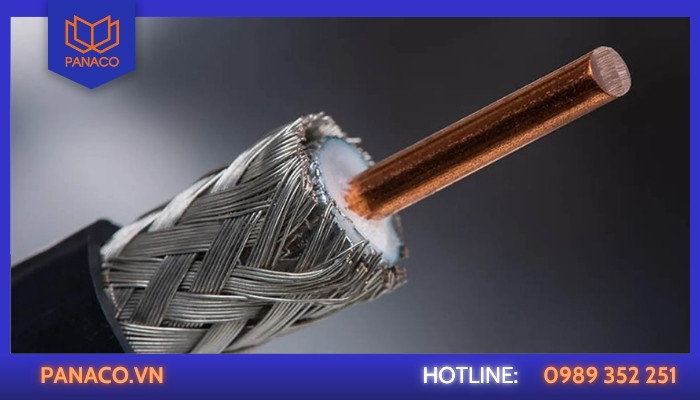

Camera analog ngoài trời sử dụng cáp đồng trục

Camera Analog thường sử dụng cáp đồng trục như RG59 hoặc RG6, tùy theo thiết kế hệ thống, khoảng cách truyền tín hiệu và yêu cầu kỹ thuật. Ngoài ra, bạn có thể lựa chọn cáp camera liền nguồn hoặc đi riêng cáp tín hiệu và dây cấp nguồn.

Khi chọn cáp đồng trục cho camera ngoài trời, cần chú ý:

• Vật liệu lõi dẫn và lớp lưới chống nhiễu: Ảnh hưởng đến khả năng truyền tín hiệu và mức độ chống nhiễu.
• Khoảng cách truyền: Chọn loại cáp phù hợp với camera và chuẩn tín hiệu đang sử dụng.
• Đầu nối BNC và mối nối: Đảm bảo kết nối chắc chắn, hạn chế nước và hơi ẩm xâm nhập.
• Vỏ cáp: Ưu tiên cấu tạo phù hợp với điều kiện nắng mưa, tia UV và môi trường thi công thực tế.

Không nên chọn RG59 hay RG6 chỉ dựa vào đường kính cáp. Cần xem xét thông số của sản phẩm, vật liệu cấu thành và điều kiện lắp đặt để đảm bảo tín hiệu ổn định trong quá trình sử dụng.

Lưu ý: Trước khi chọn dây cáp camera ngoài trời, hãy xác định hệ thống sử dụng camera IP, PoE hay Analog, sau đó đánh giá khoảng cách truyền dẫn, yêu cầu cấp nguồn và môi trường đi dây. Đặc biệt, cần phân biệt cáp dùng ngoài trời với cáp chuyên dụng chôn ngầm, bởi mỗi loại có yêu cầu bảo vệ riêng. Chọn đúng cấu tạo cáp ngay từ đầu sẽ giúp hạn chế hư hỏng, giảm chi phí bảo trì và tránh phải thi công lại.

Đọc thêm: Camera analog chọn dây gì?

Cáp camera ngoài trời khác cáp trong nhà như thế nào?

Khác biệt chính giữa cáp camera ngoài trời và cáp trong nhà nằm ở khả năng chịu tác động của môi trường. Cáp ngoài trời cần phù hợp với điều kiện nắng nóng, tia UV, mưa, độ ẩm và các tác động cơ học trong quá trình sử dụng. Vì vậy, không nên chỉ dựa vào chuẩn Cat5e, Cat6 hay RG59 để đánh giá độ bền của cáp.

Khi chọn dây cáp camera ngoài trời, bạn nên chú ý 3 yếu tố sau:

• Chống tia UV và chịu nhiệt: Nếu cáp đi nổi, tiếp xúc trực tiếp với ánh nắng, hãy ưu tiên loại có vỏ được thiết kế cho môi trường ngoài trời, giúp hạn chế lão hóa và nứt vỏ do thời tiết.
• Chịu ẩm và chống nước: Cần xác định cáp đi ngoài trời, trong ống bảo vệ hay chôn ngầm. Đặc biệt, cáp outdoor không đồng nghĩa với cáp chôn trực tiếp dưới đất. Hãy kiểm tra thông số nhà sản xuất trước khi lựa chọn.
• Bảo vệ cơ học và đầu nối: Với tuyến dây có nguy cơ va đập, bị kéo căng hoặc chuột cắn, nên bổ sung ống bảo vệ và phương án đi dây phù hợp. Các đầu RJ45, BNC, jack nguồn và mối nối cũng cần được che chắn để hạn chế nước xâm nhập.

Lưu ý: Khi chọn cáp camera ngoài trời, hãy xem xét đồng thời vật liệu vỏ, khả năng chịu UV, nhiệt độ hoạt động và điều kiện thi công thực tế. Chọn đúng loại cáp và phương án bảo vệ ngay từ đầu sẽ giúp hạn chế hư hỏng, giảm chi phí bảo trì và kéo dài tuổi thọ hệ thống camera.

Tìm hiểu thêm: So sánh 2 loại cáp RG59 và RG6

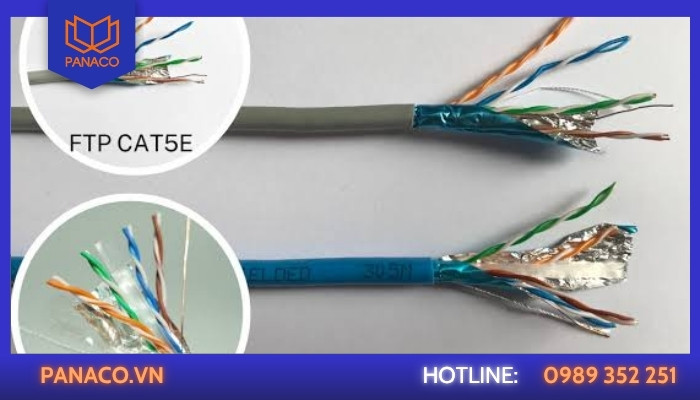

Cáp mạng outdoor cho camera IP nên chọn Cat5e hay Cat6?

Cả Cat5e outdoor và Cat6 outdoor đều có thể sử dụng cho camera IP ngoài trời

Cả Cat5e outdoor và Cat6 outdoor đều có thể sử dụng cho camera IP ngoài trời nếu đáp ứng yêu cầu truyền dẫn, cấp nguồn và điều kiện lắp đặt. Việc lựa chọn nên dựa trên quy mô hệ thống, khoảng cách, nhu cầu sử dụng và ngân sách, thay vì mặc định Cat6 luôn tốt hơn Cat5e.

Cáp Cat5e outdoor

Cat5e outdoor phù hợp với nhiều hệ thống camera IP thông thường, kể cả camera PoE nếu cáp đáp ứng yêu cầu cấp nguồn. Đây là lựa chọn đáng cân nhắc khi công trình không cần hạ tầng mạng có hiệu năng cao hơn cho các thiết bị khác.

Khi chọn mua, cần kiểm tra vật liệu lõi dẫn, chất lượng cáp và khả năng chịu UV, chống ẩm phù hợp với môi trường ngoài trời.

Cáp Cat6 outdoor

Cat6 outdoor phù hợp với công trình cần xây dựng hạ tầng mạng có khả năng đáp ứng nhu cầu truyền dẫn cao hơn hoặc mở rộng thêm các thiết bị như máy tính, Wi-Fi và access point trong tương lai.

Tuy nhiên, Cat6 không tự động giúp truyền tín hiệu đi xa hơn đáng kể. Nếu tuyến cáp vượt giới hạn Ethernet thông thường, cần xem xét giải pháp như switch trung gian hoặc cáp quang thay vì chỉ nâng từ Cat5e lên Cat6.

Nên chọn Cat5e hay Cat6 cho camera ngoài trời?

• Chọn Cat5e outdoor: Khi hệ thống chủ yếu phục vụ camera IP, đáp ứng đủ yêu cầu truyền dẫn và cần tối ưu chi phí.
• Chọn Cat6 outdoor: Khi triển khai hạ tầng mạng mới, cần hiệu năng cao hơn hoặc dự kiến mở rộng hệ thống.

Dù chọn loại nào, hãy ưu tiên cáp có cấu tạo phù hợp với môi trường ngoài trời và kiểm tra vật liệu lõi dẫn, đặc biệt với hệ thống PoE.

Panaco khuyến nghị không nên chọn cáp chỉ dựa vào tên Cat5e hay Cat6. Chất lượng cáp, khả năng chịu thời tiết và phương án thi công mới là những yếu tố quan trọng giúp hệ thống camera vận hành ổn định, bền lâu.

Tham khảo: So sánh điểm giống và khác giữa cáp cat5e và cat6

Dây camera ngoài trời có cần chống nước không?

Có. Nếu dây cáp camera lắp đặt ở nơi thường xuyên tiếp xúc với mưa, nước hoặc độ ẩm cao, cần chọn cáp có cấu tạo phù hợp và có phương án bảo vệ khi thi công. Tuy nhiên, cáp outdoor không mặc nhiên có thể ngâm nước hoặc chôn trực tiếp dưới đất.

Khi chọn dây cáp camera ngoài trời, cần phân biệt rõ:

• Cáp outdoor: Phù hợp với điều kiện lắp đặt ngoài trời theo thông số của nhà sản xuất.
• Cáp chôn ngầm: Được thiết kế cho điều kiện chôn trực tiếp dưới đất nếu nhà sản xuất quy định như vậy.
• Cáp chịu ngâm nước: Cần đáp ứng yêu cầu kỹ thuật tương ứng với mức độ và thời gian tiếp xúc với nước.

Ngoài khả năng chống nước, bạn cũng nên kiểm tra khả năng chịu tia UV, nhiệt độ và độ bền lớp vỏ để chọn cáp phù hợp với vị trí lắp đặt.

Đầu nối camera ngoài trời có cần chống nước không?

Có. Các vị trí như đầu RJ45, BNC, jack nguồn và mối nối trung gian đều cần được bảo vệ phù hợp. Nếu nước xâm nhập, tiếp điểm có thể bị oxy hóa, khiến camera mất kết nối hoặc cấp nguồn PoE không ổn định.

Tùy cấu tạo hệ thống, có thể sử dụng phụ kiện chống nước đi kèm camera, hộp bảo vệ đầu nối hoặc hộp nối phù hợp với môi trường lắp đặt. Đồng thời, cần xử lý kín vị trí cáp đi vào hộp và camera, bố trí đường dây để hạn chế nước chảy dọc theo cáp vào đầu nối.

Panaco lưu ý: Để hệ thống camera ngoài trời hoạt động ổn định, không chỉ cần chọn đúng loại cáp mà còn phải bảo vệ các đầu nối và mối nối. Hãy kiểm tra điều kiện sử dụng theo thông số nhà sản xuất, đặc biệt nếu tuyến dây có nguy cơ ngập nước hoặc cần chôn ngầm.

Dây camera ngoài trời chôn ngầm nên chọn loại nào?

Nếu cần chôn dây camera dưới đất, bạn nên chọn cáp được nhà sản xuất xác nhận phù hợp để chôn trực tiếp (direct burial) hoặc sử dụng ống bảo vệ theo điều kiện thi công. Không phải loại cáp outdoor nào cũng đáp ứng được yêu cầu này.

Cáp outdoor có dùng để chôn ngầm được không?

Không phải lúc nào cũng được. Cáp outdoor được thiết kế để sử dụng ngoài trời, nhưng khả năng chịu ẩm, nước và tác động cơ học khi chôn dưới đất còn tùy thuộc vào cấu tạo từng sản phẩm.

Trước khi lựa chọn, hãy kiểm tra:

• Lớp vỏ và khả năng chống ẩm: Phù hợp với môi trường đất ẩm hoặc có nguy cơ đọng nước.
• Độ bền cơ học: Đáp ứng điều kiện thi công và bảo vệ tuyến cáp.
• Thông số nhà sản xuất: Xác nhận rõ cáp có được phép chôn trực tiếp hay không.

Có nên luồn cáp camera trong ống bảo vệ?

Luồn cáp trong ống phù hợp có thể giúp hạn chế tác động cơ học và thuận tiện hơn khi sửa chữa, thay thế. Tuy nhiên, ống bảo vệ không đồng nghĩa với việc mọi loại cáp đều phù hợp để chôn ngầm. Cần chọn cả cáp và ống theo điều kiện thực tế, đồng thời tính đến nguy cơ nước xâm nhập và khả năng bảo trì sau này.

Khi chọn dây cáp camera ngoài trời chôn ngầm, Panaco khuyến nghị ưu tiên thông số kỹ thuật của nhà sản xuất thay vì chỉ dựa vào nhãn “Outdoor” hoặc giá thành. Cách này giúp bạn chọn đúng loại cáp, hạn chế hư hỏng và giảm chi phí sửa chữa về lâu dài.

Camera PoE ngoài trời cần lưu ý gì khi chọn dây?

Camera PoE sử dụng cáp mạng để vừa truyền dữ liệu vừa cấp nguồn, vì vậy khi chọn dây lắp ngoài trời, bạn cần cân nhắc chất lượng cáp, khoảng cách truyền, công suất camera và khả năng bảo vệ đầu nối để hệ thống hoạt động ổn định.

Chọn cáp phù hợp với công suất và khoảng cách

Cáp Cat5e hoặc Cat6 đều có thể sử dụng cho camera PoE nếu đáp ứng yêu cầu của hệ thống. Tuy nhiên, không nên chỉ dựa vào cấp độ Cat để đánh giá chất lượng cáp.

Với tuyến dây dài hoặc camera công suất cao, nên ưu tiên cáp có lõi đồng, thông số kỹ thuật rõ ràng và phù hợp với chuẩn PoE đang sử dụng. Đồng thời, cần kiểm tra công suất cấp nguồn của switch PoE để bảo đảm đáp ứng nhu cầu của camera, kể cả khi bật hồng ngoại hoặc sử dụng chức năng PTZ.

Thông thường, Ethernet có giới hạn kênh truyền dẫn 100 m theo cấu hình tiêu chuẩn. Nếu tuyến cáp vượt giới hạn này, cần cân nhắc giải pháp mở rộng phù hợp. Bạn có thể tham khảo thêm bài Dây camera kéo tối đa bao xa để lựa chọn phương án triển khai.

Bảo vệ đầu nối khi lắp đặt ngoài trời

Dù sử dụng cáp outdoor, đầu RJ45 và các điểm nối vẫn cần được bảo vệ khỏi nước mưa, độ ẩm và bụi bẩn. Nên dùng phụ kiện chống nước đi kèm camera hoặc hộp nối phù hợp, đồng thời xử lý kín vị trí cáp đi vào thiết bị để hạn chế nước chảy vào đầu nối.

Khi chọn dây camera PoE ngoài trời, Panaco khuyến nghị xem xét đồng thời loại cáp, khoảng cách, công suất cấp nguồn và điều kiện lắp đặt. Không chỉ chọn Cat5e hay Cat6, mà cần bảo đảm toàn bộ tuyến cáp đáp ứng yêu cầu truyền dữ liệu và cấp nguồn của hệ thống.

Camera ngoài trời nên đi dây như thế nào?

Khi lắp camera ngoài trời, cần chọn cách đi dây phù hợp với vị trí thi công để hạn chế ảnh hưởng của nắng, mưa, độ ẩm và tác động cơ học. Tùy công trình, bạn có thể đi cáp nổi, luồn ống, đi trên mái, trên cột, trong máng cáp hoặc chôn ngầm.

Lưu ý để dây camera ngoài trời bền hơn

Dù chọn cách đi dây nào, bạn cũng nên tránh uốn cong quá mức, kéo căng hoặc siết phụ kiện làm biến dạng lớp vỏ cáp. Các đầu nối như RJ45, BNC và điểm đấu nguồn cần được bảo vệ phù hợp để hạn chế nước, bụi và độ ẩm xâm nhập.

Với tuyến cáp đi trong ống hoặc chôn ngầm, cần tính đến khả năng thoát nước và thay thế khi có sự cố. Riêng camera PoE, nên kiểm tra thêm khoảng cách truyền và khả năng cấp nguồn của toàn tuyến.

Panaco khuyến nghị xác định vị trí đi dây, điều kiện môi trường và phương án bảo vệ trước khi chọn cáp. Đi dây đúng cách kết hợp với loại cáp phù hợp sẽ giúp hệ thống camera hoạt động ổn định và giảm chi phí bảo trì về lâu dài.

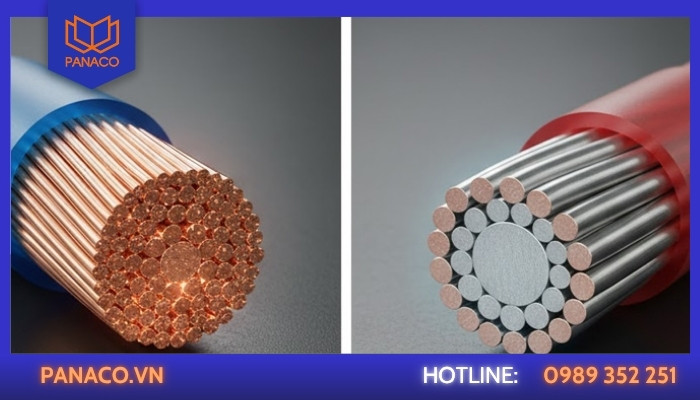

Cáp camera ngoài trời nên chọn lõi đồng hay CCA?

Hai loại phổ biến là cáp lõi đồng nguyên chất và cáp CCA

Khi chọn dây cáp camera ngoài trời, ngoài tiêu chuẩn Cat5e hoặc Cat6, bạn cũng nên kiểm tra vật liệu lõi dẫn. Hai loại phổ biến là cáp lõi đồng nguyên chất và cáp CCA (lõi nhôm phủ đồng).

Cáp lõi đồng

Cáp đồng nguyên chất có khả năng dẫn điện tốt, phù hợp với hệ thống camera IP và PoE, đặc biệt khi tuyến dây dài hoặc camera cần công suất cấp nguồn cao.

Cáp CCA

Cáp CCA sử dụng lõi nhôm phủ đồng, thường có giá thấp hơn nhưng khả năng dẫn điện kém hơn đồng nguyên chất. Vì vậy, cần cân nhắc kỹ khi sử dụng cho camera PoE hoặc tuyến cáp dài.

Vì sao PoE ngoài trời cần chú ý chất lượng lõi?

Với camera PoE, cáp vừa truyền dữ liệu vừa cấp nguồn. Lõi dẫn không phù hợp có thể làm tăng điện trở, gây sụt áp và phát sinh nhiệt, nhất là khi kéo dây dài hoặc camera tiêu thụ nhiều điện năng.

Do đó, nên ưu tiên cáp có thông số kỹ thuật rõ ràng và lõi đồng nguyên chất nếu cần cấp nguồn PoE ổn định. Bạn có thể xem thêm bài “Cáp CCA và cáp đồng nguyên chất khác nhau thế nào?” để hiểu rõ sự khác biệt trước khi lựa chọn.

Cách chọn dây cáp camera ngoài trời theo từng trường hợp

Để chọn dây cáp camera ngoài trời phù hợp, bạn nên căn cứ vào vị trí lắp đặt, cách đi dây và điều kiện môi trường. Mỗi công trình có yêu cầu khác nhau, vì vậy không phải lúc nào chọn Cat5e hoặc Cat6 cũng là đủ.

Chọn cáp theo vị trí lắp đặt

• Camera ngoài tường hoặc cổng: Ưu tiên cáp chuyên dụng ngoài trời, có khả năng chịu UV và độ ẩm phù hợp. Đầu RJ45, đầu nguồn và các điểm nối cũng cần được bảo vệ khỏi nước mưa.
• Camera trên mái hoặc ngoài sân: Chọn cáp phù hợp với mức độ tiếp xúc nắng mưa, đồng thời cố định dây để tránh gió, va đập và cọ xát với cạnh sắc.
• Camera PoE: Ngoài khả năng truyền dữ liệu, cần kiểm tra chất lượng lõi dẫn, chiều dài tuyến, công suất camera và khả năng cấp nguồn của switch PoE.
• Camera nhà xưởng: Cần xem xét nhiệt độ, bụi, rung động và nguy cơ nhiễu điện từ. Nếu đi gần đường điện hoặc máy móc công suất lớn, nên tính toán phương án đi dây và chống nhiễu phù hợp.
• Camera giữa hai khu nhà: Cần kiểm tra khoảng cách và thiết bị mạng. Với tuyến vượt giới hạn truyền dẫn Ethernet thông thường, có thể cân nhắc switch trung gian hoặc cáp quang.
• Camera chôn ngầm: Chỉ chôn trực tiếp khi nhà sản xuất xác nhận cáp phù hợp; nếu không, cần thiết kế ống bảo vệ đáp ứng điều kiện thi công.

Tóm lại, Panaco khuyến nghị xác định vị trí camera, tuyến đi dây và môi trường lắp đặt trước khi chọn cáp. Sau đó mới cân nhắc Cat5e, Cat6, cáp đồng trục hay cáp quang theo nhu cầu thực tế, giúp hệ thống hoạt động ổn định và thuận tiện bảo trì.

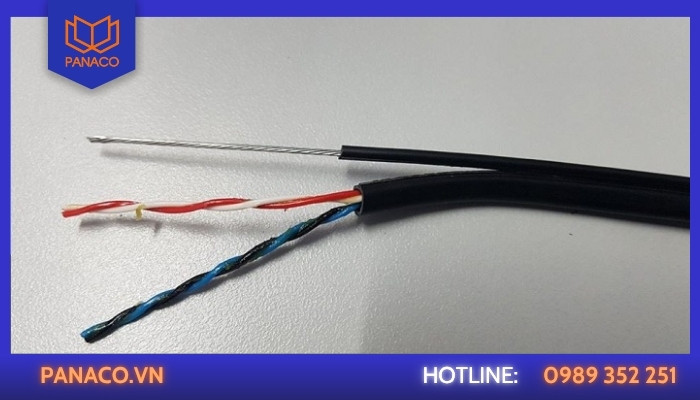

Những sai lầm khi chọn dây cáp camera ngoài trời

6 sai lầm chính khi chọn dây cáp camera ngoài trời

Khi chọn dây cáp camera ngoài trời, không nên chỉ dựa vào nhãn Outdoor hay giá thành. Cáp cần phù hợp với môi trường lắp đặt và được thi công đúng cách để hạn chế hư hỏng, mất tín hiệu hoặc lỗi cấp nguồn PoE.

Dưới đây là những sai lầm cần tránh:

1. Nhầm cáp Outdoor với cáp chôn ngầm hoặc chịu ngâm nước

Cáp ngoài trời không mặc định phù hợp để chôn trực tiếp hoặc ngâm nước lâu dài. Trước khi lắp đặt, hãy kiểm tra thông số của nhà sản xuất để chọn đúng loại cáp theo điều kiện sử dụng.

2. Dùng cáp trong nhà cho tuyến đi ngoài trời

Bọc tạm cáp trong nhà bằng băng keo không thể thay thế lớp vỏ chuyên dụng. Khi tiếp xúc lâu với nắng, mưa và tia UV, cáp có thể xuống cấp nhanh hơn. Vì vậy, nên chọn cáp có khả năng chịu thời tiết phù hợp ngay từ đầu.

3. Bỏ qua khả năng chống nước của đầu nối

Cáp tốt vẫn có thể gặp sự cố nếu đầu RJ45, BNC hoặc các điểm nối bị hở. Hãy sử dụng phụ kiện chống nước hoặc hộp nối phù hợp, đồng thời bố trí đường dây để hạn chế nước chảy dọc cáp vào đầu kết nối.

4. Không tính đến nắng nóng và tác động cơ học

Các tuyến cáp trên mái tôn, cột ngoài trời hoặc tường hướng nắng cần đáp ứng yêu cầu về khả năng chịu UV và nhiệt độ. Khi thi công, tránh kéo căng, bẻ gập quá mức, siết dây quá chặt hoặc để cáp cọ vào cạnh sắc.

5. Đi cáp mạng sát đường điện công suất lớn

Tại nhà xưởng, cáp camera đi gần động cơ, biến tần hoặc đường điện công suất lớn có thể chịu ảnh hưởng của nhiễu điện từ. Cần bố trí tuyến cáp hợp lý; nếu sử dụng cáp chống nhiễu, phải chú ý cả cách lắp đặt và tiếp địa theo yêu cầu kỹ thuật.

6. Chỉ quan tâm Cat5e hay Cat6 mà bỏ qua chất lượng cáp

Cat5e và Cat6 đều có thể dùng cho camera IP ngoài trời nếu đáp ứng yêu cầu hệ thống. Ngoài chuẩn cáp, cần kiểm tra chất lượng lõi dẫn, khả năng cấp nguồn PoE, chiều dài tuyến và điều kiện lắp đặt thực tế.

Panaco khuyến nghị: Để chọn dây cáp camera ngoài trời phù hợp, hãy đánh giá đồng thời môi trường sử dụng, chất lượng cáp, cách đi dây và khả năng bảo vệ đầu nối. Chọn đúng loại cáp ngay từ đầu sẽ giúp hệ thống hoạt động ổn định và thuận tiện hơn khi bảo trì.

Panaco tư vấn và thi công hệ thống camera ngoài trời

Mỗi công trình có điều kiện lắp đặt khác nhau. Camera ở nhà phố, cửa hàng, nhà xưởng, bãi xe hay khuôn viên rộng sẽ có yêu cầu khác nhau về loại cáp, khoảng cách, phương án đi dây và bảo vệ đầu nối.

Vì vậy, Panaco không chỉ chọn camera mà khảo sát toàn bộ tuyến cáp và môi trường lắp đặt trước khi đưa ra phương án.

Quy trình tư vấn và thi công

Khảo sát → Xác định môi trường → Đo tuyến dây → Chọn loại cáp → Thiết kế đường đi → Bảo vệ cáp → Lắp camera → Xử lý đầu nối → Test → Nghiệm thu

1. Khảo sát vị trí lắp camera

Xác định vị trí camera, góc quan sát, độ cao, vị trí thiết bị mạng và nguồn điện.

2. Xác định môi trường

Kiểm tra camera và tuyến cáp có phải chịu:

• Nắng trực tiếp.
• Mưa và độ ẩm.
• Nhiệt độ cao.
• Gió, rung.
• Bụi hoặc môi trường nhà xưởng.
• Nguy cơ va chạm cơ học.
• Nhiễu từ các thiết bị điện.

3. Đo tuyến dây thực tế

Không chỉ đo khoảng cách theo đường thẳng giữa camera và switch.

Panaco xác định tuyến cáp thực tế, bao gồm đường đi theo tường, trần, mái, cột, máng cáp hoặc tuyến ngầm.

Từ đó mới xác định được chiều dài cáp và phương án truyền dẫn phù hợp.

4. Chọn loại cáp

Tùy hệ thống có thể sử dụng:

• Cáp mạng Cat5e/Cat6 outdoor cho camera IP.
• Cáp mạng phù hợp cho camera PoE.
• Cáp đồng trục hoặc cáp camera liền nguồn cho camera analog.
• Cáp quang khi khoảng cách hoặc kiến trúc hệ thống yêu cầu.

Việc lựa chọn không chỉ dựa vào Cat5e hay Cat6 mà còn xét chất lượng cáp, lõi dẫn, môi trường, khoảng cách và yêu cầu cấp nguồn.

5. Thiết kế đường đi

Xác định phương án đi dây phù hợp:

• Đi sát tường.
• Đi trong ống.
• Đi trong máng cáp.
• Đi trên mái.
• Đi trên cột.
• Đi ngầm.

Mục tiêu là tuyến cáp vừa đáp ứng kỹ thuật, vừa dễ bảo trì và hạn chế các tác động từ môi trường.

6. Bảo vệ cáp

Tùy vị trí, có thể sử dụng ống, máng, hộp bảo vệ hoặc các phụ kiện phù hợp.

Đặc biệt chú ý những vị trí có nguy cơ:

• Nước xâm nhập.
• UV.
• Va đập.
• Cọ xát.
• Nước chảy dọc theo dây.

7. Lắp camera

Camera được cố định đúng vị trí, đảm bảo góc quan sát và xử lý tuyến dây gọn, hạn chế tác động lên cáp.

8. Xử lý đầu nối

Đây là bước rất quan trọng đối với camera ngoài trời.

Các đầu RJ45, BNC, đầu nguồn và hộp nối cần được bảo vệ phù hợp với điều kiện thực tế.

Với camera IP/PoE, cần đặc biệt chú ý khả năng nước chảy vào đầu RJ45 và điểm kết nối.

9. Test hệ thống

Sau khi lắp đặt, kiểm tra:

• Camera có hình ảnh ổn định không.
• Kết nối mạng có ổn định không.
• PoE có hoạt động đúng không.
• Camera có hoạt động khi bật hồng ngoại hay chế độ công suất cao không.
• Hình ảnh ban ngày và ban đêm.
• Khả năng xem lại và ghi hình.
• Các tuyến cáp và điểm kết nối.

10. Nghiệm thu

Cuối cùng, kiểm tra toàn bộ hệ thống theo thiết kế, bàn giao thiết bị, hướng dẫn sử dụng và lưu lại thông tin cần thiết để thuận tiện cho việc bảo trì về sau.

Câu hỏi thường gặp về dây cáp camera ngoài trời

1. Camera ngoài trời dùng dây gì?

Tùy loại camera. Camera IP thường sử dụng cáp mạng Ethernet như Cat5e hoặc Cat6; camera PoE cũng sử dụng cáp mạng để đồng thời truyền dữ liệu và cấp nguồn. Camera analog sử dụng cáp đồng trục hoặc cáp camera liền nguồn tùy thiết kế.

Nếu tuyến cáp nằm ngoài trời, cần chọn loại cáp và phương án bảo vệ phù hợp với môi trường thực tế.

2. Camera IP ngoài trời dùng dây mạng gì?

Camera IP ngoài trời có thể sử dụng Cat5e hoặc Cat6 nếu đáp ứng yêu cầu của hệ thống.

Nếu cáp đi trực tiếp ngoài trời, nên ưu tiên sản phẩm được thiết kế phù hợp với môi trường ngoài trời, đồng thời xem xét UV, độ ẩm, khoảng cách, chất lượng lõi và phương án bảo vệ tuyến.

3. Camera PoE ngoài trời dùng dây gì?

Camera PoE ngoài trời sử dụng cáp mạng Ethernet để truyền cả dữ liệu và nguồn điện.

Cat5e hoặc Cat6 đều có thể được sử dụng tùy hệ thống. Với tuyến dài hoặc camera công suất cao, cần chú ý thêm đến chất lượng lõi dẫn, khoảng cách, chuẩn PoE và PoE budget của switch.

4. Cáp camera ngoài trời có cần chống UV không?

Nên có nếu cáp phải tiếp xúc trực tiếp với ánh nắng trong thời gian dài.

Tia UV có thể làm lão hóa lớp vỏ cáp theo thời gian. Vì vậy, với tuyến đi nổi ngoài trời, trên mái hoặc trên cột, nên lựa chọn cáp được nhà sản xuất công bố phù hợp với môi trường có UV.

Nếu cáp được bảo vệ hoàn toàn trong hệ thống ống phù hợp, yêu cầu đối với lớp vỏ có thể khác, nhưng vẫn cần xét điều kiện thực tế của tuyến.

5. Cáp outdoor có chống nước không?

Không thể mặc định.

“Outdoor” là khái niệm rộng và không có nghĩa mọi loại cáp outdoor đều có thể ngâm nước hoặc làm việc trong mọi điều kiện ẩm ướt.

Cần kiểm tra cấu tạo và thông số kỹ thuật của từng sản phẩm để biết cáp phù hợp với mưa, độ ẩm, nước đọng hay điều kiện đặc biệt khác đến mức nào.

6. Cáp camera ngoài trời có chôn ngầm được không?

Không phải cáp outdoor nào cũng chôn ngầm trực tiếp được.

Nếu muốn chôn cáp, cần kiểm tra nhà sản xuất có công bố sản phẩm phù hợp với direct burial/chôn trực tiếp hay không.

Nếu không, có thể cần sử dụng phương án bảo vệ tuyến bằng ống phù hợp với điều kiện chôn ngầm.

7. Cat5e outdoor và Cat6 outdoor khác nhau thế nào?

Cat5e và Cat6 có những đặc tính truyền dẫn khác nhau, nhưng Cat6 không có nghĩa là luôn phù hợp hơn cho mọi hệ thống camera.

Khi lựa chọn cần xem xét đồng thời:

• Yêu cầu tốc độ.
• Thiết bị mạng.
• Khoảng cách.
• Chất lượng cáp.
• Vật liệu lõi.
• Môi trường lắp đặt.
• Nhu cầu mở rộng.
• Ngân sách.

Với hệ thống camera thông thường, Cat5e có thể đã đáp ứng tốt; trong khi Cat6 có thể phù hợp hơn nếu công trình đang xây dựng hạ tầng mạng mới hoặc có nhu cầu mở rộng.

8. Cáp camera ngoài trời có cần chống nhiễu không?

Không phải mọi tuyến đều bắt buộc phải dùng cáp chống nhiễu.

Nếu cáp được đi trong môi trường có nguy cơ nhiễu điện từ cao, chẳng hạn gần một số tuyến điện công suất lớn hoặc thiết bị công nghiệp, cần đánh giá phương án chống nhiễu phù hợp.

Tuy nhiên, không nên nghĩ rằng chỉ cần dùng cáp chống nhiễu là giải quyết được mọi vấn đề. Khoảng cách với nguồn nhiễu, cách đi tuyến và phương án tiếp địa/bonding cũng cần được xem xét.

9. Camera ngoài trời nên đi dây trong ống hay đi nổi?

Tùy vị trí và điều kiện công trình.

Đi trong ống có thể tăng khả năng bảo vệ cáp trước tác động cơ học và môi trường.

Đi nổi có thể phù hợp khi tuyến được thiết kế, cố định và lựa chọn cáp đúng với điều kiện ngoài trời.

Nếu tuyến thường xuyên chịu nắng, mưa, va chạm hoặc nằm ở khu vực có yêu cầu bảo vệ cao, nên cân nhắc phương án bảo vệ tốt hơn thay vì chỉ để cáp đi nổi.

10. Đầu RJ45 camera ngoài trời có cần chống nước không?

Có. Đối với camera IP/PoE ngoài trời, đầu RJ45 và các điểm kết nối cần được bảo vệ phù hợp với môi trường.

Một hệ thống có cáp outdoor tốt nhưng đầu RJ45 để hở ngoài mưa vẫn có thể gặp hiện tượng ẩm, oxy hóa tiếp điểm hoặc mất ổn định kết nối/PoE.

Vì vậy, cần xử lý cả đầu RJ45, hộp nối, điểm đi vào camera và hướng thoát nước, không chỉ lựa chọn một sợi cáp tốt.

Kết luận

Nếu chưa biết nên dùng Cat5e hay Cat6, đi dây nổi hay đi ống, dùng cáp đồng hay cáp quang, hoặc tuyến camera có khoảng cách lớn, Panaco có thể khảo sát thực tế và đề xuất phương án dựa trên vị trí, môi trường, khoảng cách và ngân sách của công trình.
