Lắp đặt hệ thống 64 camera giám sát cho Logistics Dầu khí Việt Nam

Tổng quan công trình

• Công trình: Công ty Cổ phần Dịch vụ Logistics Dầu khí Việt Nam
• Hạng mục: Camera quan sát, hạ tầng mạng và hệ thống lưu trữ
• Quy mô: 64 camera IP
• Thời gian triển khai: Khoảng 2 tuần, phụ thuộc tiến độ bàn giao và hoàn thiện từng khu vực của kho/xưởng
• Chi phí tham khảo: Ước tính khoảng 397 triệu đồng

Công trình được triển khai nhằm xây dựng hệ thống giám sát tập trung cho khu vực kho, xưởng và các khu vực phụ trợ của doanh nghiệp logistics dầu khí. Với đặc thù mặt bằng rộng, nhiều khu vực cần theo dõi liên tục và khoảng cách giữa các vị trí lắp đặt tương đối lớn, hệ thống được thiết kế theo mô hình camera IP kết hợp mạng LAN, PoE và đường truyền quang.

Hệ thống sử dụng tổng cộng 64 camera, bao gồm camera IP dome 2MP và camera IP thân trụ 2MP ngoài trời. Các camera hỗ trợ ghi hình H.265/H.265+, phát hiện người và phương tiện, tích hợp micro và khả năng hoạt động trong điều kiện ngoài trời với chuẩn IP67.

Quy mô và diện tích triển khai

Khu vực triển khai có đặc điểm của một mặt bằng kho – xưởng logistics với diện tích sử dụng lớn, nhiều không gian cao và các khu vực cần kiểm soát riêng biệt. Để phục vụ việc thiết kế hệ thống, có thể quy hoạch mặt bằng ở quy mô khoảng 10.000–15.000 m², bao gồm khu vực kho, xưởng, sân bãi, lối di chuyển và các khu vực phụ trợ.

Do đặc thù nhà kho/xưởng có chiều cao lớn, việc bố trí camera không chỉ phụ thuộc vào vị trí cần quan sát mà còn phải tính đến phương án đi dây trên mái, khoảng cách giữa các tủ mạng và khả năng bảo trì thiết bị sau này.

Hệ thống 64 camera

Hệ thống được phân bổ theo nhu cầu giám sát thực tế tại từng khu vực.

Camera trong kho và khu vực trong nhà

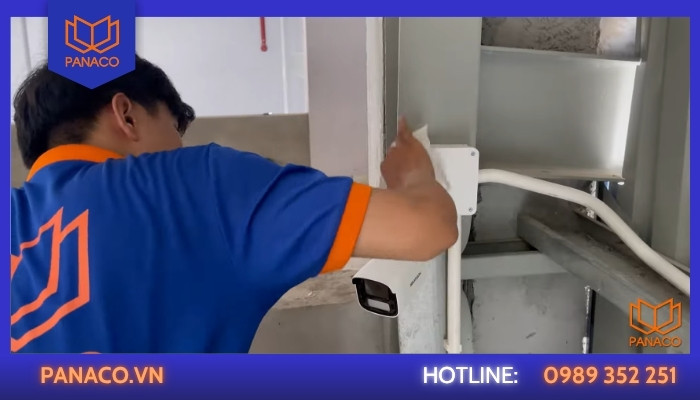

Cận cảnh kỹ thuật viên Panaco vệ sinh sạch sẽ camera giám sát mới lắp

Sử dụng Camera IP Hikvision Thân DS-2CD1T21G2-LIU

Một số đặc điểm chính:

• Độ phân giải 2MP.
• Cảm biến 1/2.9″ Progressive Scan CMOS.
• Ống kính 2.8mm.
• Hồng ngoại khoảng 20m.
• Ánh sáng trắng khoảng 15m.
• Hỗ trợ DWDR, BLC, 3D DNR.
• Smart Hybrid Light.
• Phát hiện người và phương tiện.
• Tích hợp micro.
• Chuẩn chống bụi nước IP67.
• Hỗ trợ cấp nguồn 12V hoặc PoE.
• Hỗ trợ Hik-Connect.

Camera ngoài trời, sân bãi và khu vực cần quan sát xa

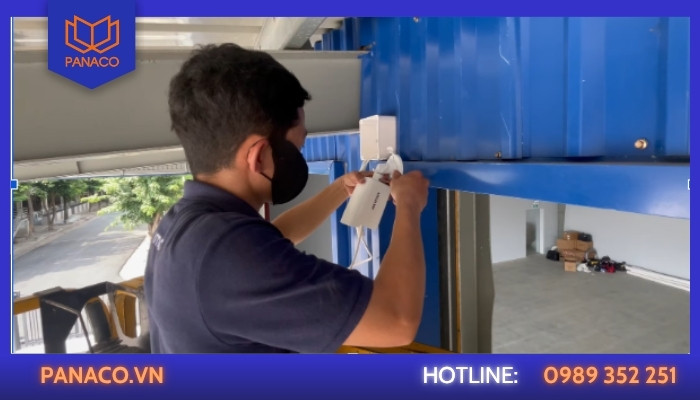

Lắp camera giám sát khu vực bên ngoài nhà kho

Sử dụng camera IP Hikvision thân trụ 2MP DS-2CD1T21G2-LIU.

Camera có ống kính 4mm, tầm xa hồng ngoại/ánh sáng trắng lên đến khoảng 50m, tích hợp micro, hỗ trợ phát hiện người và phương tiện và đạt chuẩn IP67, phù hợp với các vị trí ngoài trời hoặc khu vực có khoảng cách quan sát lớn hơn.

Camera khu vực nhập xuất hàng hóa

Bố trí camera IP Hikvision 4MP DS-2CD2047G2H-LIU tại khu vực nhập xuất hàng hóa, tập trung vào các vị trí như cửa xuất nhập, khu vực giao nhận, bốc dỡ và tuyến di chuyển hàng hóa.

Camera có độ phân giải 4MP, hỗ trợ khả năng quan sát hình ảnh chi tiết và chống ngược sáng, phù hợp với những khu vực thường xuyên có sự thay đổi mạnh về ánh sáng giữa trong nhà và ngoài trời. Việc bố trí camera tại khu vực này giúp theo dõi rõ hơn quá trình nhập hàng, xuất hàng và hoạt động giao nhận.

Camera Dome trong khu vực văn phòng

Sử dụng camera IP Hikvision Dome DS-2CD1321G2-LIU cho các khu vực văn phòng, hành lang và những vị trí cần thiết kế camera gọn gàng, hạn chế ảnh hưởng đến không gian làm việc.

Thiết kế dạng Dome phù hợp với môi trường văn phòng, đảm bảo khả năng quan sát các khu vực làm việc, lối đi và những vị trí cần kiểm soát an ninh bên trong tòa nhà.

Tổng số camera: 64 camera, trong đó có 60 camera thân trụ và 4 camera dome.

Tham khảo: Dịch vụ lắp khóa điện tử văn phòng

Sơ đồ hệ thống

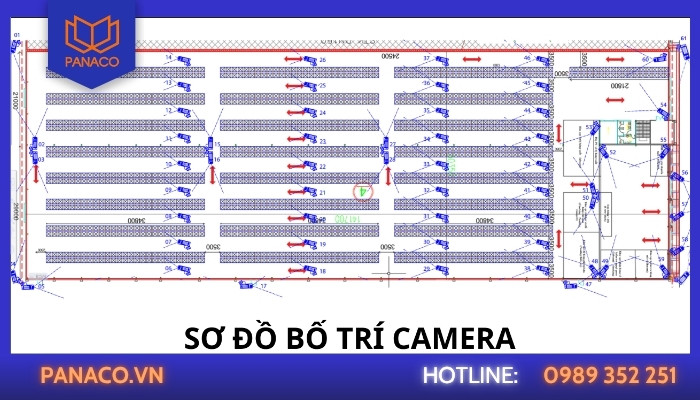

Panaco triển khai sơ đồ hệ thống camera cho nhà kho công ty dầu khí

Mô hình hệ thống được triển khai theo hướng: Camera IP → Switch PoE → Tủ mạng → đường truyền quang/LAN → NVR → màn hình giám sát

Với hệ thống có nhiều khu vực và khoảng cách kéo dây lớn, việc phân chia các tủ mạng và sử dụng đường truyền quang giúp giảm phụ thuộc vào khoảng cách của đường dây mạng đồng, đồng thời tạo thuận lợi cho việc mở rộng và bảo trì hệ thống.

Hạ tầng kéo dây và truyền dẫn

Đây là một trong những phần cần được xử lý kỹ tại công trình do hệ thống được triển khai trong môi trường kho/xưởng có chiều cao lớn.

Hồ sơ vật tư thể hiện sử dụng:

• Cáp mạng CAT6 Hikvision DS-1LN6-UE-W.
• Cáp quang 2FO để kết nối các tủ mạng.
• Ống nhựa cứng D25 để đi dây tại các khu vực phù hợp.
• Ruột gà D20 cho một số tuyến dây camera trong xưởng.
• Các phụ kiện ODF, dây nhảy quang, box, co nối, kẹp và vật tư hoàn thiện.

Tổng chiều dài vật tư cáp mạng và cáp liên quan trong hồ sơ gồm các tuyến 500m, 3.050m và 600m, bên cạnh tuyến cáp quang và các vật tư phụ trợ.

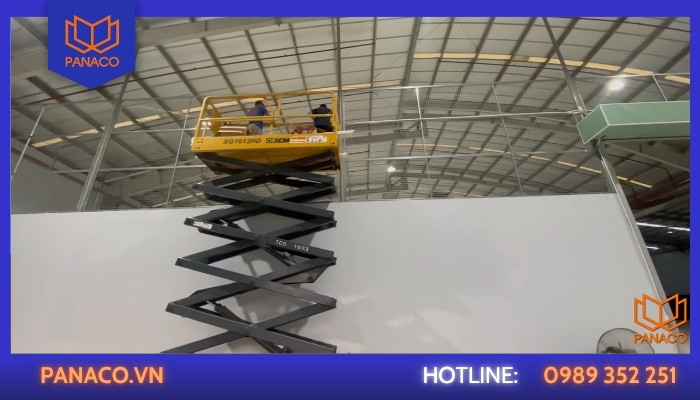

Kỹ thuật viên dùng xe nâng người 16m để thi công

Đối với các tuyến đi trên cao, Panaco triển khai phương án sử dụng ống bảo vệ, giá đỡ và thiết bị hỗ trợ thi công. Hồ sơ cũng ghi nhận phương án thuê xe nâng người 14–16m và giàn giáo để phục vụ việc đi ống, lắp camera tại các vị trí trên cao.

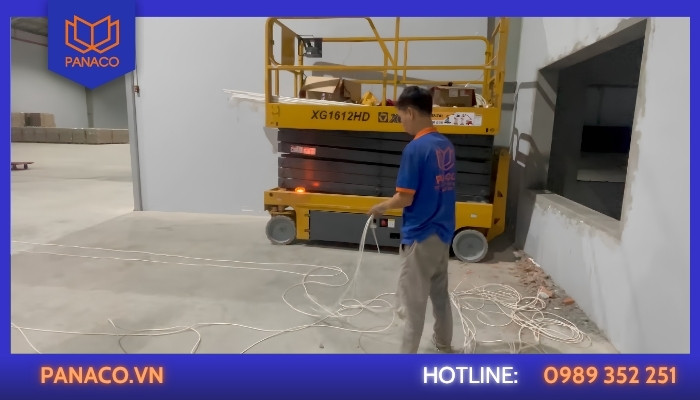

Kỹ thuật viên kéo dây cáp mạng phục vụ lắp đặt camera nhà xưởng

Switch mạng

Hệ thống sử dụng nhiều switch PoE để vừa truyền dữ liệu vừa cấp nguồn trực tiếp cho camera.

Thiết bị chính gồm:

TP-Link TL-SG2428P

Smart Switch JetStream 28 cổng Gigabit, trong đó có 24 cổng PoE+ và 4 khe SFP Gigabit.

• Tổng công suất PoE: 250W.
• 24 cổng PoE+ chuẩn 802.3at/af.
• 4 khe SFP Gigabit.
• Switching Capacity: 56Gbps.
• Tốc độ chuyển tiếp: 41,7 Mpps.

Hikvision DS-3E1518P-EI/M

Switch PoE Hikvision 16 cổng Gigabit, hỗ trợ:

• 16 cổng PoE RJ45 Gigabit.
• 1 cổng RJ45 Gigabit.
• 1 cổng RJ45 quang.
• Chuẩn IEEE 802.3af/at.
• Công suất PoE 130W.
• Chống sét 6KV cho các cổng PoE.
• Hỗ trợ truyền xa đến 300m ở chế độ mở rộng.

Việc sử dụng switch PoE giúp giảm số lượng dây nguồn riêng cho từng camera, đồng thời thuận tiện hơn trong quản lý và bảo trì hệ thống.

Đầu ghi NVR

Để quản lý 64 camera, hệ thống sử dụng 2 đầu ghi Hikvision DS-7632NXI-K2, mỗi đầu ghi 32 kênh.

Các đầu ghi hỗ trợ:

• Chuẩn nén H.265/H.264/H.264+/MPEG4.
• Ngõ ra HDMI độ phân giải đến 4K.
• Hỗ trợ 2 ổ cứng SATA.
• Dung lượng hỗ trợ tối đa 16TB theo thông số trong hồ sơ.
• Ghi hình và xem lại theo từng kênh.
• Phóng to hình ảnh khi xem trực tiếp hoặc xem lại.
• Nhận dạng và cảnh báo chuyển động.
• Sao lưu dữ liệu qua USB.

Do sử dụng 2 đầu ghi, phương án giám sát tập trung có thể bố trí 2 màn hình để theo dõi hệ thống thuận tiện hơn.

Hệ thống ổ cứng lưu trữ

Hệ thống sử dụng ổ cứng chuyên dụng cho camera, bao gồm:

• Seagate SkyHawk AI 10TB ST10000VE001
• Seagate IronWolf 12TB ST12000VN0008.

Tổng dung lượng lưu trữ được bố trí ở mức 22TB cho mỗi đầu ghi, với thời gian lưu trữ mục tiêu trên 45 ngày.

Việc sử dụng ổ cứng chuyên dụng giúp hệ thống đáp ứng nhu cầu ghi hình liên tục trong thời gian dài, phù hợp với môi trường kho/xưởng cần khả năng truy xuất lại hình ảnh khi phát sinh sự việc.

Những vấn đề cần giải quyết tại công trình

Khu vực kho

Kho có diện tích lớn, nhiều vị trí hàng hóa và lối di chuyển. Nếu chỉ quan sát bằng nhân sự tại chỗ sẽ khó kiểm soát toàn bộ khu vực cùng lúc.

Các vấn đề cần giải quyết gồm:

• Điểm quan sát bị giới hạn bởi diện tích kho.
• Khó kiểm soát đồng thời nhiều khu vực.
• Các vị trí cao hoặc xa khó quan sát bằng mắt thường.
• Cần có dữ liệu hình ảnh để kiểm tra lại khi phát sinh sự việc.
• Cần hạn chế các điểm mù tại khu vực lưu trữ và lối di chuyển.

Khu vực xưởng

Khu vực xưởng có đặc điểm chiều cao lớn, nhiều kết cấu thép và hệ thống kỹ thuật. Đây là khu vực đòi hỏi phương án lắp đặt và đi dây phù hợp.

Khó khăn chủ yếu nằm ở:

• Vị trí camera nằm trên cao.
• Khoảng cách kéo dây lớn.
• Tuyến dây phải được bảo vệ và cố định chắc chắn.
• Một số vị trí cần sử dụng xe nâng người hoặc giàn giáo để thi công.
• Hệ thống cần đảm bảo tín hiệu ổn định giữa các khu vực.

Khu vực sân bãi và bên ngoài

Các khu vực ngoài trời cần camera có khả năng chống bụi, chống nước và quan sát trong điều kiện thiếu sáng. Vì vậy, camera thân trụ Hikvision IP67 với tầm quan sát xa được lựa chọn cho các vị trí phù hợp.

Phương án xử lý của Panaco

Từ đặc điểm mặt bằng và yêu cầu giám sát, Panaco triển khai hệ thống theo hướng phân chia camera theo từng khu vực, kết hợp hệ thống switch PoE và đường truyền quang.

Bước 1: Phân bổ vị trí camera

Các vị trí được bố trí dựa trên nhu cầu quan sát kho, xưởng, sân bãi và các tuyến di chuyển, ưu tiên những khu vực có giá trị hàng hóa, vị trí ra vào và các điểm dễ phát sinh điểm mù.

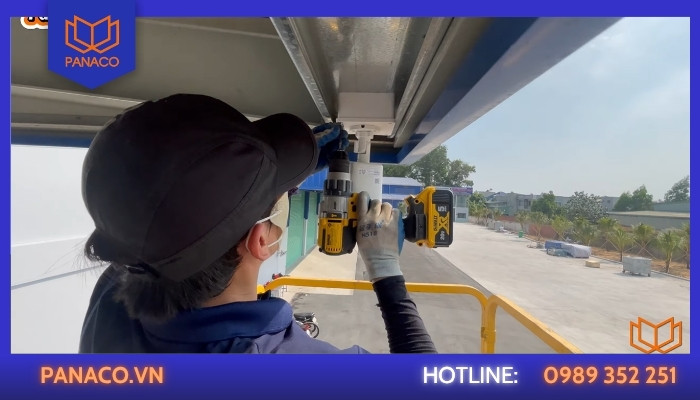

Thi công lắp đặt camera tại vị trí cao cho hệ thống giám sát nhà xưởng

Bước 2: Thiết kế hệ thống mạng

Các camera được kết nối về switch PoE. Những khu vực có khoảng cách xa được kết nối thông qua tuyến cáp quang 2FO nhằm đảm bảo đường truyền giữa các tủ mạng.

Bước 3: Bảo vệ đường dây

Các tuyến dây được đi trong ống bảo vệ phù hợp với điều kiện thực tế. Đối với khu vực trên cao, hệ thống giá đỡ và phương án thi công bằng xe nâng/giàn giáo được sử dụng để đảm bảo việc lắp đặt an toàn và gọn gàng.

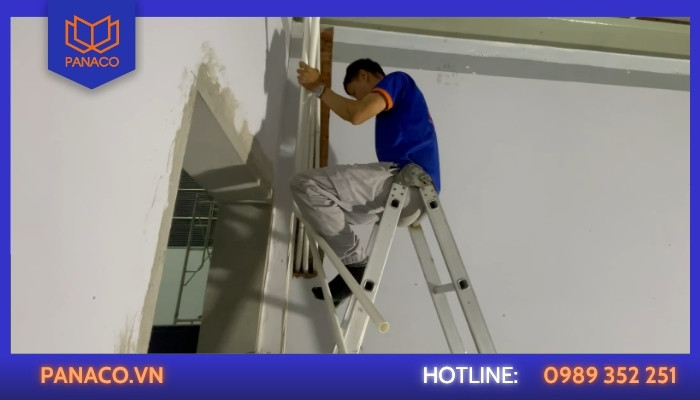

Thợ kỹ thuật Panaco đi dây ống nẹp thi công camera

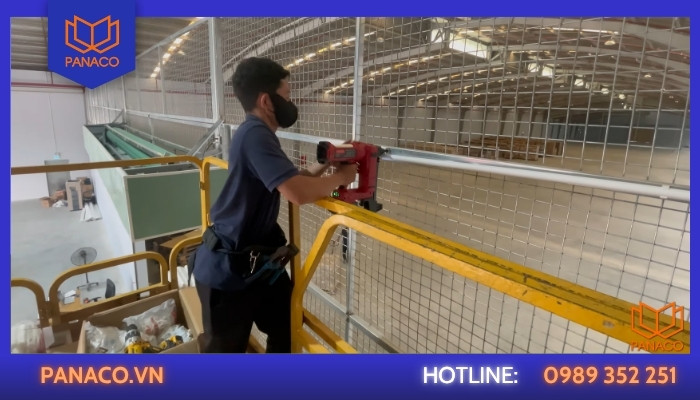

Kỹ thuật viên dùng súng bắn đinh cố định nẹp dây

Bước 4: Lắp đặt tủ mạng và tủ trung tâm

Tủ mạng được bố trí để tập trung thiết bị, phân loại và đánh dấu dây. Hồ sơ thi công cũng bao gồm công việc làm gọn dây, đánh dấu, phân loại dây, hàn cáp quang và đo suy hao tín hiệu quang.

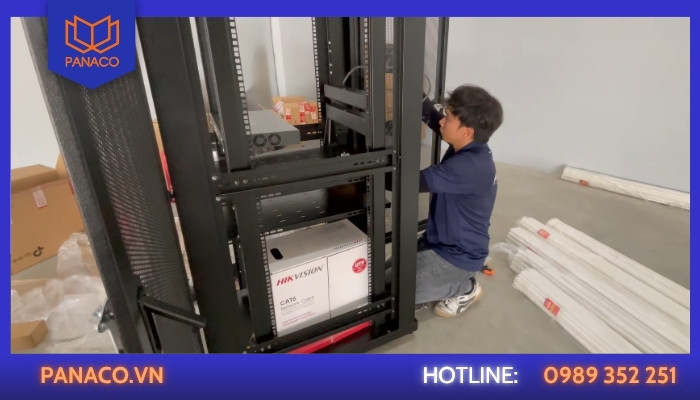

Sắp xếp tủ rack chứa đầu ghi và dây cáp Hikvision CAT6

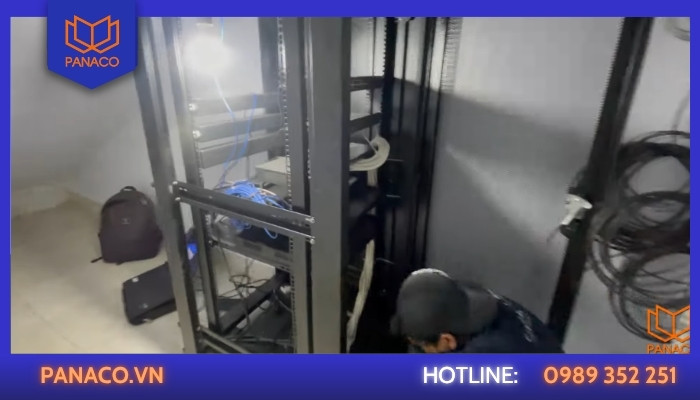

Kỹ thuật viên Panaco đấu nối và hoàn thiện hệ thống tủ rack

Bước 5: Cấu hình và nghiệm thu

Sau khi hoàn thành phần lắp đặt, toàn bộ camera, switch, NVR và các thiết bị mạng được cấu hình, kiểm tra kết nối và bàn giao hướng dẫn sử dụng.

Chi phí tham khảo

Tổng giá trị dự toán trong hồ sơ công trình là: 397.537.200 đồng

Trong đó:

• Phần nhân công và vật tư phụ: khoảng 144.085.000 đồng.
• Phần thiết bị camera và WiFi: khoảng 224.005.000 đồng.
• VAT: khoảng 29.447.200 đồng.
• Tổng cộng sau thuế: 397.537.200 đồng.

Lưu ý: Chi phí trên mang tính tham khảo theo hồ sơ của công trình. Chi phí thực tế có thể thay đổi theo mặt bằng, chiều dài tuyến dây, số lượng thiết bị và điều kiện thi công tại từng thời điểm. Liên hệ Zalo 0989 352 251

Thời gian thi công

Thời gian triển khai dự kiến khoảng 2 tuần, được sắp xếp theo tiến độ bàn giao và hoàn thiện của nhà kho, nhà xưởng.

Đặc thù công trình có nhiều vị trí lắp đặt trên cao nên tiến độ không chỉ phụ thuộc vào phần camera mà còn liên quan đến việc hoàn thiện mặt bằng, khả năng tiếp cận từng khu vực và điều kiện thi công.

Xem thêm: Giải pháp lắp máy chấm công nhân viên

Kết quả sau khi hoàn thiện

Sau khi hoàn thành, hệ thống giám sát gồm 64 camera IP được kết nối về hệ thống NVR tập trung, giúp doanh nghiệp chủ động theo dõi các khu vực kho, xưởng và sân bãi.

Hệ thống mang lại các kết quả chính:

• Giám sát tập trung toàn bộ khu vực được triển khai.
• Hình ảnh được ghi hình và lưu trữ trong thời gian dài.
• Có thể xem trực tiếp và xem lại hình ảnh khi cần.
• Hỗ trợ nhận diện người và phương tiện tại các camera có chức năng tương ứng.
• Hệ thống mạng và camera được phân chia theo từng khu vực, thuận tiện cho quản lý.
• Hạ tầng cáp được bảo vệ, đánh dấu và sắp xếp gọn gàng.
• Có thể theo dõi hệ thống thông qua màn hình giám sát và nền tảng xem từ xa của Hikvision.

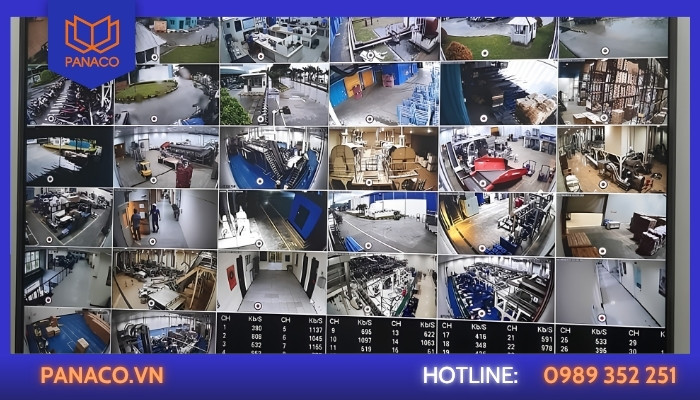

Màn hình giám sát 64 camera

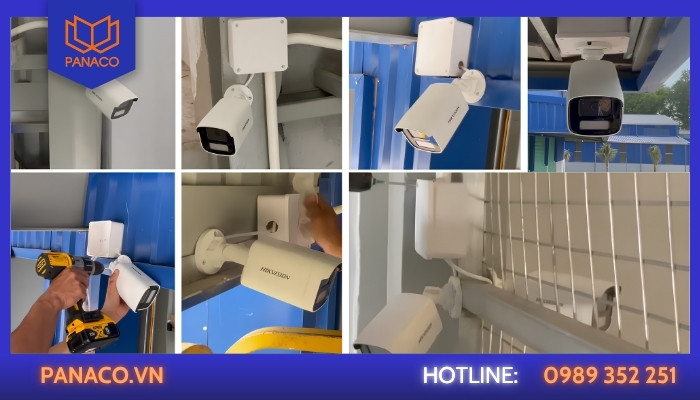

Hình ảnh thực tế các mắt camera Hikvision được Panaco lắp đặt hoàn thiện

Kết luận

Với quy mô 64 camera IP, Panaco đã triển khai đồng bộ hệ thống giám sát cho khu vực kho, xưởng và các khu vực phụ trợ, kết hợp camera, switch PoE, đường truyền quang và hệ thống lưu trữ tập trung. Giải pháp giúp doanh nghiệp nâng cao khả năng kiểm soát an ninh, theo dõi hoạt động tại kho xưởng và dễ dàng truy xuất hình ảnh khi cần thiết.

Đặc biệt, hệ thống được thiết kế phù hợp với đặc thù mặt bằng rộng, khoảng cách kéo dây lớn và nhiều vị trí lắp đặt trên cao, đảm bảo hạ tầng gọn gàng, ổn định và thuận tiện cho việc quản lý, bảo trì về sau.
